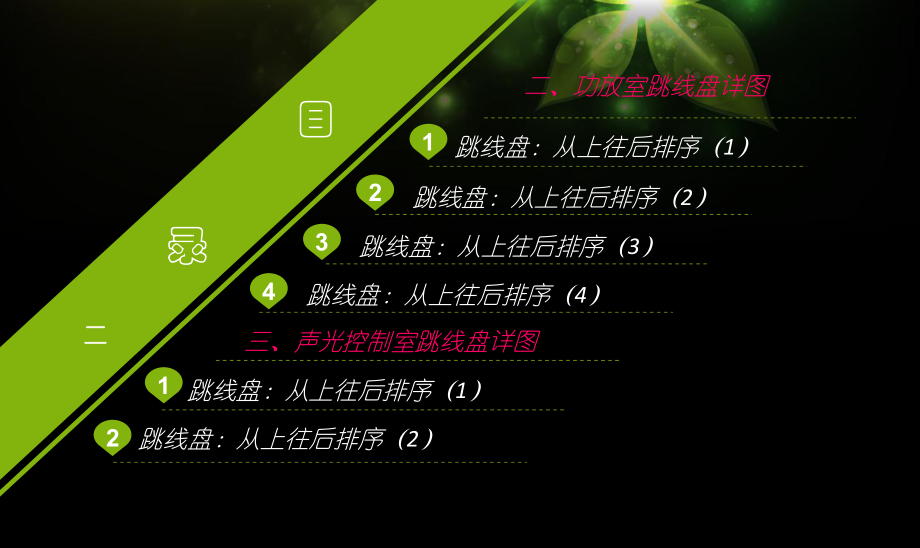

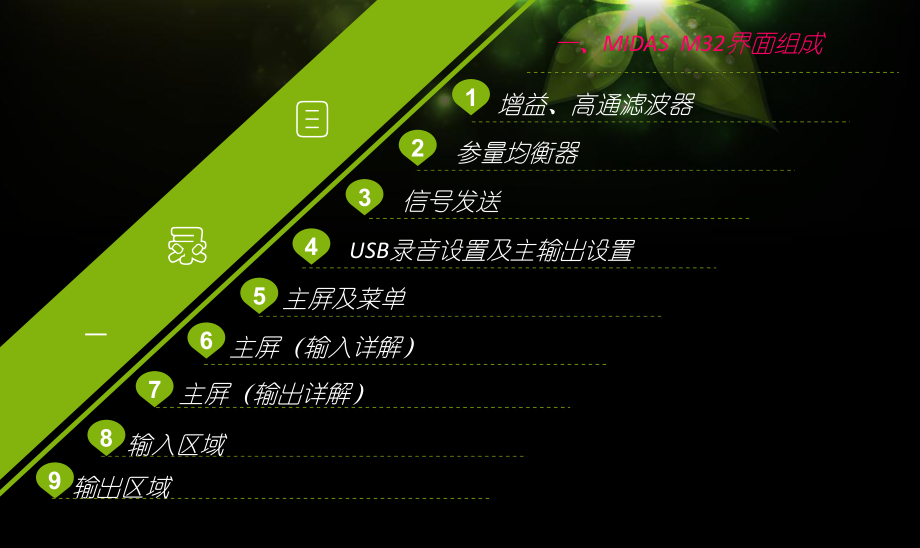

1、目录12345一、MIDAS M32界面组成增益、高通滤波器参量均衡器信号发送USB录音设置及主输出设置主屏及菜单678主屏（输入详解）主屏（输出详解）输入区域9输出区域一一目录1234二、功放室跳线盘详图跳线盘：从上往后排序（1）跳线盘：从上往后排序（2）跳线盘：从上往后排序（3）跳线盘：从上往后排序（4）三、声光控制室跳线盘详图12跳线盘：从上往后排序（1）跳线盘：从上往后排序（2）二二目录1231四、地插线路祥图SCB-4-5SCB-1 SCB-3、6、7、8、9、10 SCB-11 SCB-2五、系统操作示例无线话筒输出声音2本地、远程信号切换三三MIDAS M32数字调音台返回MID
2、AS M32界面组成增 益 滤波器噪声门压限器参量均衡信号发送USB录音主屏及菜单监听设置对讲设置场景设置效果设置哑音编组输入控制输出控制主输出设 置返回MIDAS M32界面祥解1、增益、高通滤波器GAIN:增益旋钮，用于提升或衰减当前通道信号大小48V:48伏幻想电源一般用于当前通道可供电的电容话筒供电FREQUENCY:高通滤波器旋钮,适应频率在20-350HZ切除HIGH PASS:高通滤波器开启或关闭，例高通滤波器旋钮开至100HZ，打开此开关即100HZ以下频率切除，此功能一般用于话筒低切，提升人声清晰、明亮度返回MIDAS M32界面祥解1、增益、高通滤波器GAIN:增益旋钮，用
3、于提升或衰减当前通道信号大小48V:48伏幻想电源一般用于当前通道可供电的电容话筒供电FREQUENCY:高通滤波器旋钮,适应频率在20-350HZ切除HIGH PASS:高通滤波器开启或关闭，例高通滤波器旋钮开至100HZ，打开此开关即100HZ以下频率切除，此功能一般用于话筒低切，提升人声清晰、明亮度MIDAS M32界面祥解1、增益、高通滤波器MIDAS M32界面祥解2、参量均衡器此参量均衡器为4段参量均衡器：LOW低频LO MID中低频 HI MID中高频 HIGH高频EQ:均衡器开启或关闭MODE:模式，每段均衡器都有模式可调均衡器的作用：1、可做音调控制器2、可做反馈抑制器20H
4、z-60Hz部分，这一段提升能给音乐强有力的感觉，给人很响的感觉。60Hz-250Hz部分，这段是音乐的低频结构 ，提升这一段可使声音丰满，过度提升会发出隆隆声 。2KHz-4kHz部分，这段频率属中频，如果提升得过高会掩盖说话的识别音，尤其是3kHz提升过高，会引起听觉疲劳 。4kHz-5KHz部分这是具有临场感的频段，它影响语言和乐器等声音的清晰度 6kHz-16kHz部分这一频段控制着音色的明亮度，宏亮度和清晰度 返回MIDAS M32界面祥解3、信号发送1-4:对应输出BUS1-4 5-8：对应输出BUS5-89-12:对应输出BSU9-12 13-16:对应输出BUS13-16信号发
5、送即输入通道信号通过此区域将信号发送至输出通道M32调音台信号输入：INPUTS1-16 INPUTS17-32(本地） AUX IN（辅助） USB 信号输出：BUS1-8 BUS9-16（本地） MTX1-6（矩阵）1、2、3、4旋钮代表4个通道，如选1-4，4个旋钮代表1-4通道，以此类推。举例说明：将INPUTS1通道信号发送给BUS1操作如下：先选定（INPUTS1）通道，然后点击信号发送（1-4），旋转1旋钮即可将信号发送给BUS1，以此类推操作。返回MIDAS M32界面祥解4、USB录音设置及主输出设置主输出设置即将输入信号通过此区域发送给主输出LEVEL: 音量旋钮PAN/B
6、AL:声像定位，左右平衡MONO:点击开启或关闭该通道ST:点击开启或关闭主输出通道举例说明：将INPUTS1通道输入信号发送给主输出操作说明：选定INPUTS1通道，然后点击此区域ST按键就可将输入信号发送给主输出，最后检查下PAN/BAL是否处于平衡状态，诺未处理平衡则旋钮至0位置。返回MIDAS M32界面祥解5、主屏及菜单H O M E: 主 页METERS: 电平显示ROUTNG: 路由设置SETUP : 状态设置LIBRARY： 存储中心EFFECTS: 效果器MUTE GRP :哑音编组UTILITY: 预设设定返回MIDAS M32主页祥解6、主屏（输入详解）Local1-32
7、:本地输入AES50A 1-16:A接口箱输入AES50B 1-16:B接口箱输入 此调音台具有32路输入，如本地输入接满32路，那么AB接口箱输入接入无效，只能根据需求调配使用返回MIDAS M32主页祥解7、主屏（输出详解）Output :本地模拟输入1-16Mix Bus:混合母线 1-16Matrix :矩阵混合1-6Post Fader:推子后监听连接示意：1、Output01- Mix Bus-Mix Bus01（对应输出区域BUS1) 2、 Output01-Matrix- Matrix1（对应输出区域MTX1）3、也可多路Output-Mix Bus-Mix Bus01（单路）
8、，以此类推。返回MIDAS M32界面祥解8、输入区域SEL:通道选定SOLO:监听INPUTS:输入AUX IN:辅助输入MUTE:静音输入通道电平显示输入通道自定义背景标识输入通道返回MIDAS M32界面祥解9、输出区域BUS1-8:输出1-8BUS9-16:输出9-16MTX 1-6:矩阵输出1-6场景编辑效果器设置：内置多种效果，可任意调用修改。返回功放室跳线盘详图（1）1、跳线盘：从上往后排序（1）此跳线盘布线如下：A: S4-HR-1-16（地插4话筒线输入1-16) S5-HR-1-8(地插5话筒线输入1-8)B: (1)接口箱R 1-16(1号接口箱输入1-16) (2)接口
9、箱R 1-8 (2号接口箱输入1-8)注：默认跳线盘A、B一对一互通 S4、S5地插线路均来自舞台对应的SCB4、SCB5地插返回功放室跳线盘详图（2）2、跳线盘：从上往后排序（2）此跳线盘布线如下：A:S5-HR 9-16(地插5话筒线输入9-16) S6-HR 1-4(地插6话筒线输入1-4) S3-HR 1-4(地插3话筒线输入1-4) S7-HR 1-4(地插7话筒线1-4)B:（2）接口箱R 9-16 （2号接口箱输入9-16） 功、声控制室1-12（功、声控制室话筒线1-12）注：默认跳线盘A、B一对一互通。 S3、S6、S7地插线路均来自舞台对应的SCB3、SCB6、SCB7地插
10、。 S3、S6、S7话筒输入均为12个固定鹅颈会议话筒信号线，平时不需要跳线。返回功放室跳线盘详图（3）3、跳线盘：从上往后排序（3）此跳线盘布线如下：A:S8-HR 1-4（地插8话筒线输入1-4） S9-HR 1-4（地插9话筒线输入1-4） S10-HR 1-4（地插10话筒线输入1-4） S11-HR 1-4（地插11话筒线1-4）B:S4-C 1-8（地插4话筒线输出1-8）注：默认跳线盘A、B一对一互通。 S8、S9、S10、S11地插线路均来自舞台对应的SCB8、SCB9、SCB10、SCB11地插。返回功放室跳线盘详图（4）4、跳线盘：从上往后排序（4）此跳线盘布线如下：A:处
11、理器-R 1-8（处理器输入1-8） 环绕音箱1-4（环绕音箱输入1-4） 流动返听1-4（流动返听输入1-4）B: （1）接口箱C 1-8 :（1）号接口箱输出1-8 （2）接口箱C 1-8:（2）号接口箱输出1-8 S5-C 1-8（地插5话筒线输出1-8）注：默认跳线盘A、B一对一互通。 返回声光控制室跳线盘详图（1）1、跳线盘：从上往后排序（1）此跳线盘布线如下：A:无线手持9-12 无线领夹1-6 无线头戴1-6 S1-C 1-4（地插1话筒线输出1-4） S2-C 1-4（地插2话筒线输出1-4）B：调音台INPUT1-16（调音台至跳线盘输入1-16） 调音台OUT1-8（调音台
12、至跳线盘输出1-8）注：默认跳线盘A、B一对一互通。 返回声光控制室跳线盘详图（2）2、跳线盘：从上往后排序（2）此跳线盘布线如下：A:S1-HR 1-8 （ 地插1话筒线输入1-8） S1-HR 1-8（地插2话筒线输入1-8） S1-C 5-8（地插1话筒线输出5-8）注：默认跳线盘A、B一对一互通。 返回返回地插线路祥图（1）1、SCB-4 SCB-5返回2、SCB-1 SCB-3、6、7、8、9、10地插线路祥图（2）返回3、SCB-11 SCB-2地插线路祥图（3）系统操作示例 本系统近可通过调音台本地输入、输出控制话筒、音源、SCB-1、SCB-2地插，远可通过2台接口箱远程输入、
13、输出控制舞台话筒、音源、SCB3-11地插。切记一点，本调音台及搭配的接口箱共用调音台的32路输入、16路输出。即如果本地32路输入占满则远程接口箱输入无法接入，输入、输出合理使用。示例1：无线话筒输出声音 首先（SEL）选定当前话筒通道，查看发送区域（BUS1-16）按自己设定的输出通道，有几就发送几路，第二步查看主输出设置，将此道话筒信号发送给主输出MC，（注意声像定位是否处于平衡状态，如未处平衡状态则将其设置成平衡）将输出推子推起，此通道话筒即出声音。 以此类推，所有话筒、地插信号、音源信号均可输出声音。1、无线话筒输出声音返回系统操作示例返回2、本地、远程信号切换1243此界面为路由设
14、置里面的本地模拟输出界面Inputs1-32为调音台32路输入，我们把它们规划为4个版块，调音台输入区域内的Inputs1-16,Inputs17-32这两项，每项内输入也各有2个版块，与本地模拟输出界面我们所规划的4个版块相对应。重点：Local1-32为本地输入即调音台上面的输入通道AES50 A1-16为远程A接口箱输入AES50 B1-16为远程B接口箱输入切换示列：将32路全部设置成为本地1-32操作如下：1-4版块将输入分别设置为Local1-8 Local9-16 Local17-24 Local25-32切换示列：将1版块设置成为远程A接口箱1-8，3版块设置为远程B接口箱9-16操作如下：将1版块设置为AES50 A1-8, 3版块设置为AES50 B9-16即可以上操作完成后，在调音台输入区域，查看相对应的版块（注：调音台输入区域每个道道都有状态显示，设置成功后就可在状态显示上面查看当前的设置）
