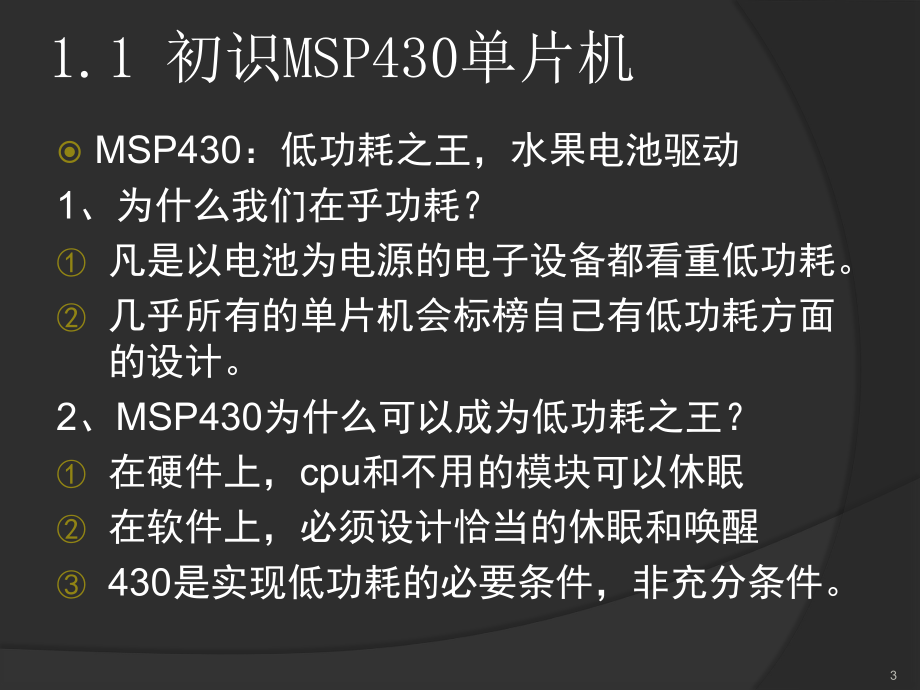

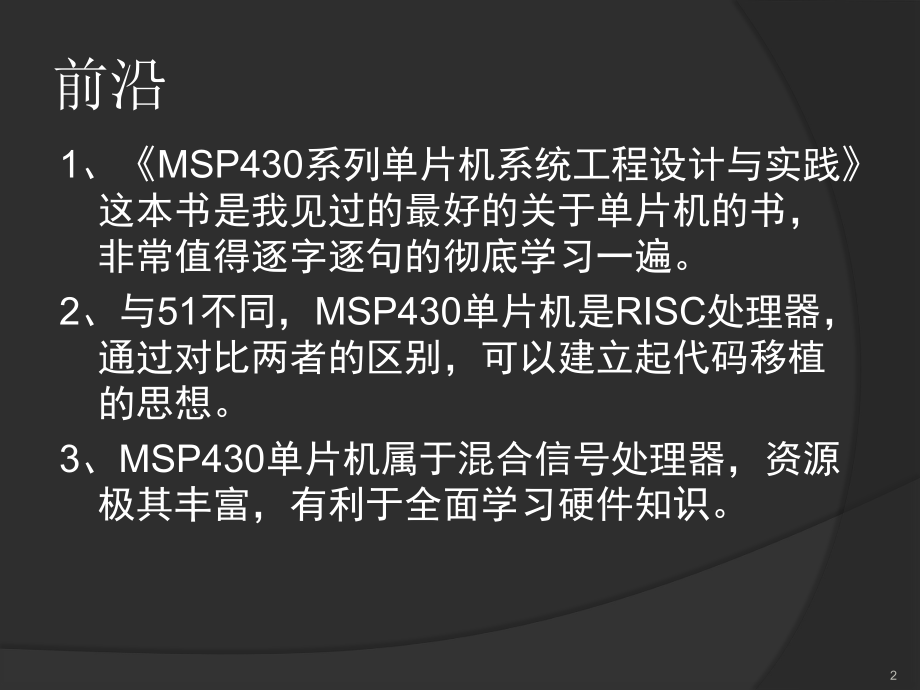

1、前沿1、MSP430系列单片机系统工程设计与实践这本书是我见过的最好的关于单片机的书，非常值得逐字逐句的彻底学习一遍。2、与51不同，MSP430单片机是RISC处理器，通过对比两者的区别，可以建立起代码移植的思想。3、MSP430单片机属于混合信号处理器，资源极其丰富，有利于全面学习硬件知识。21.1 初识MSP430单片机MSP430：低功耗之王，水果电池驱动1、为什么我们在乎功耗？凡是以电池为电源的电子设备都看重低功耗。几乎所有的单片机会标榜自己有低功耗方面的设计。2、MSP430为什么可以成为低功耗之王？在硬件上，cpu和不用的模块可以休眠在软件上，必须设计恰当的休眠和唤醒430是实现

2、低功耗的必要条件，非充分条件。31.1.1 MSP430单片机的应用前景便携设备，高集成度、小型化。野外安置的终身电池设备。无需额外供电的自供电设备。高精度测量、控制领域。当普通单片机用。41.1.2 MSP430单片机的特点多时钟系统CPU时钟、功能模块时钟、休眠唤醒时钟软件设置时钟16位RISC处理器，单指令周期模块化结构各模块完全独立，不需要cpu干涉避免了cpu与外部模块复杂的数据通信学会最贵的430，等于会用了全系列4305采用冯诺依曼结构（普林斯顿结构），程序指令存储器和数据存储器统一编址。举例：实现存储器中两数据相乘，要经过3个步骤，通过总线取两个数据和取出指令（干什么）到CPU

3、。如果是哈佛结构，数据总线和指令总线分开。430可以在ram里跑程序，加上具有flash控制器，可实现固件更新。rom中的升级代码-复制到ram运行-擦除rom-升级rom1.1.2 MSP430单片机的特点6科普：ROM、RAM、DRAM、SRAM、EEPROM、FLASH存储器存储器挥发性存储器非挥发性存储器RAM可擦写只读SRAMDRAMEPROMEEPROMFLASHROM速度最高最贵要定时刷新紫外线擦写电擦写电擦写PROM计算机CPU一二级缓存计算机内存条绝种ing贵，慢前途无量绝种了6个晶体管构成1bit一个晶体管+电容充放电Floating gate transistera)我们

4、现在用的51，都是flash rom的，但是内部没有flash控制器，所以需要EEPROM存实时数据。b)Msp430带flash控制器，单片机自己就能擦写flash，所以不用EEPROM。7MSP430FE425A资源1.8M/s处理速度2.512RAM（数据）+16KB Flash（程序代码）3.内置Flash控制器，剩余Flash可存数据。4.内置时钟管理单元，可内部倍频5.3路同步采样、差分输入、32倍程控增益放大器的16位ADC6.温度传感器7.1.2V基准源和输出缓冲器8.128段LCD驱动器9.增强UART串口10.看门狗11.BasicTimer定时器12.16位TimeA定时

5、器，3路捕获和2路PWM13.内置BOR复位电路14.16个双向可中断IO口15.内置电能计量模块16.后缀带A的，比如FE425A带硬件乘法器81.1.3 MSP430单片机最小系统一般单片机最小系统需要什么？电源、晶振、复位、下载/仿真接口MSP430FE425自带片内数控时钟（DCO），掉电复位电路（BOR）一般讲究一点都需要“电源监视芯片”内部时钟一般不如晶振精确可以外接手表晶振32.768k，然后倍频JTAG、SBW、可下载+调试，BSL只能下载91.2 MSP430单片机开发软件入门一般用IAR430软件工程管理、程序编辑、代码编译下载、仿真调试工程管理：管理外部函数、头文件。程序

6、编辑：写代码编译：替程序员处理所有打杂的事情C-汇编调试：真正的考验水平的地方，不是所有单片机都支持调试，这是要硬件支持的。10全速执行、单步执行。执行到光标处设置断点（在程序中加一个空操作，然后用来设断点）查看变量寄存器查看调用函数关系111.3 MSP430单片机C语言基础C语言、编译器和机器码之间的关系语言、编译器和机器码之间的关系Main（）.C语言源文件VC编译器PC（8086）机器码ICC430编译器MSP430单片机机器码Keil-C51编译器51单片机机器码l在写C语言的过程中，尽量消除不同CPU的差异，或者将差异集中到一个地方做修改，那么就能方便的实现代码移植。l我们现在写C

7、程序，就必须按此要求严格要求自己。l这样才能一通百通，才能减少重复劳动。121.3.1 变量我们为什么要定义各种变量？定义短字节变量有哪些好处和坏处？定义长字节变量有哪些好处和坏处？一些特殊的关键字const unsigned char Table7=1,2,3,4,5,6,7static int a;/本地全局变量volatile int b；/不被优化_no_init int c; /不对其初始化为什么要慎重使用全局变量？131.3.2 数学运算尽可能避免浮点数运算。运算慢、非常慢。占用RAM多。所以应尽量避免使用浮点数float。防止定点数溢出。long int x;int a;x=a*

8、1000;/a和1000都是int型，a65溢出应改为x=a*long(1000) 或x=(long)a*100014小数的处理例如，温度的最后计算公式为：Deg_C=ADC*1.32/1.25-273为避免浮点数可改为：Deg_C=（long）ADC*132/125-273如需保留1位小数，则：Deg_C=（long）ADC*1320/125-2730 /扩大10倍程序中加上明确注释在显示时，将小数点移位即可减小乘除法取平均时，尽量取2、4、8等2次幂，这样可以用移位代替乘除（可编译器自动）后缀带A的型号有硬件乘法器（自动使用）151.3.3 位操作精简指令处理器如何写IO口？P2OUT =

10、1IN&BIT5)Key=1;/读P1.5值赋给KeyelseKey=0;161.3.4 寄存器操作如何理解寄存器操作？如果设计模拟电路算是天才干的事情，那么操作单片机的寄存器就算是傻瓜干的事情。处理器把能干的事全干了，需要人过问的事情，通过一系列开关让人来选择，所以这是傻瓜就能干的事情越是功能强大的处理器，需要配置的寄存器越多。处理器说明书就是用来查寄存器功能的17宏定义帮助我们理解抽象的数字查说明书，找到控制串口收发的是IE1寄存器的最高两位，我们可以用下面的赋值。IE1 |= BIT6/开串口收中断IE1 |= BIT7/开串口发中断为便于记忆和理解，头文件中有如下宏定义：#define

11、 URXIE0（0 x40）/在MSP430 x42x.h#define UTXIE0（0 x80）/头文件中已有IE1 |=URXIE0+UTXIE0以后我们接触高级处理器的程序中，大部分都是这么写，不会像51里面直接写TMOD=0 x20这样18特别注意：使用“|=”赋值不会影响其他位，但要搞清楚是不是要先对标志位清0。例如：PWM控制器输出模式有3个控制位，可以表示8种模式。头文件中定义了OUTMODE_0OUTMODE_7宏定义，000-111。TACCTL1 |= OUTMODE_3;/011.TACCTL1 |= OUTMODE_6;/110实际效果是111，也就是模式7191.3

12、.5 中断中断的作用是快速响应事件430中几乎所有“资源”都带中断，为的是休眠cpu后，唤醒CPU。Cpu发送指令给模块，然后休眠。模块执行完毕后，中断唤醒CPU。中断向量表位于ROM最高段0 xFE000 xFFFF(512B)特别注意！430的中断没有中断嵌套的优先级#pragma vector=BASICTIMER_VECTOR_interrupt void BT_ISR(void).20Msp430 x42x头文件中的中断向量表#define BASICTIMER_VECTOR(0*2u) /*0 xFFE0 基础定时器）PORT2_VECTOR (1 * 2u) /* 0 xFFE2

13、 P2 */PORT1_VECTOR (4 * 2u) /* 0 xFFE8 P1 */TIMERA1_VECTOR (5 * 2u) /* 0 xFFEA Timer A CCR1/2*/TIMERA0_VECTOR (6 * 2u) /* 0 xFFEC Timer A CCR0 */USART0TX_VECTOR (8 * 2u) /* 0 xFFF0 串口发送 */USART0RX_VECTOR (9 * 2u) /* 0 xFFF2 串口接收*/WDT_VECTOR (10 * 2u) /* 0 xFFF4 Watchdog Timer */SD16_VECTOR (12 * 2u)

14、 /* 0 xFFF8 16位ADC */NMI_VECTOR (14 * 2u) /* 0 xFFFC Non-maskable */RESET_VECTOR (15 * 2u) /* 0 xFFFE Reset */21中断的具体过程1.事先将中断服务程序入口地址装入中断向量表。2.中断发生后，如果中断被允许（可屏蔽中断），CPU将当前程序地址和CPU状态寄存器SR压入堆栈。3.跳转到中断服务程序入口，备份寄存器入堆栈。4.开始执行中断服务程序。5.退出中断前，恢复寄存器。CPU取回SR寄存器，跳转回中断前主程序地址。22退出中断时唤醒CPU进中断前CPU休眠，那么退出中断后CPU仍然休眠

15、。可以在中断子程序中修改堆栈中的SR，使得中断结束后，CPU不休眠。#pragma vector=BASICTIMER_VECTOR_interrupt void BT_ISR(void)._low_power_mode_off_on_exit();/此函数经汇编优化23中断标志位同类中断合并成一个总的中断。由软件判断中断标志位flag来确定具体中断。什么是标志位？不急用、待查询。#pragma vector=PORT1_VECTOR_interrupt void P1_ISR(void)if(P1IFG&BIT5).if(P1IFG&BIT6).P1IFG=0;241.3.6 内部函数头文件

16、instrinsic.h和in430.h_low_power_mode_0(); 或LPM0_low_power_mode_off_on_exit(); _delay_cycles(long int cycles);_enable_interrupt(); 或_EINT();_diaable_interrupt();或_DINT;_no_operation();或_NOP();_swap_bytes(x);_bcd_add_short(unsigned int,unsigned int)251.3.7 库函数IAR EW430提供100个库函数Ctype.h字符处理类Math.h数学类Stdio.h输入和输出类Stdlib.h通用子程序类String.h字符串处理类库函数是C语言通用的，内部函数与特定处理器有关。261.4 文件管理将大程序划分为若干小的C文件，最常用的划分方法是按功能模块划分（对象）。/* DataProcess.c */int Sum（int a,int b,int c）int y;y=a+b+c;return(y);float Average（int a,int
