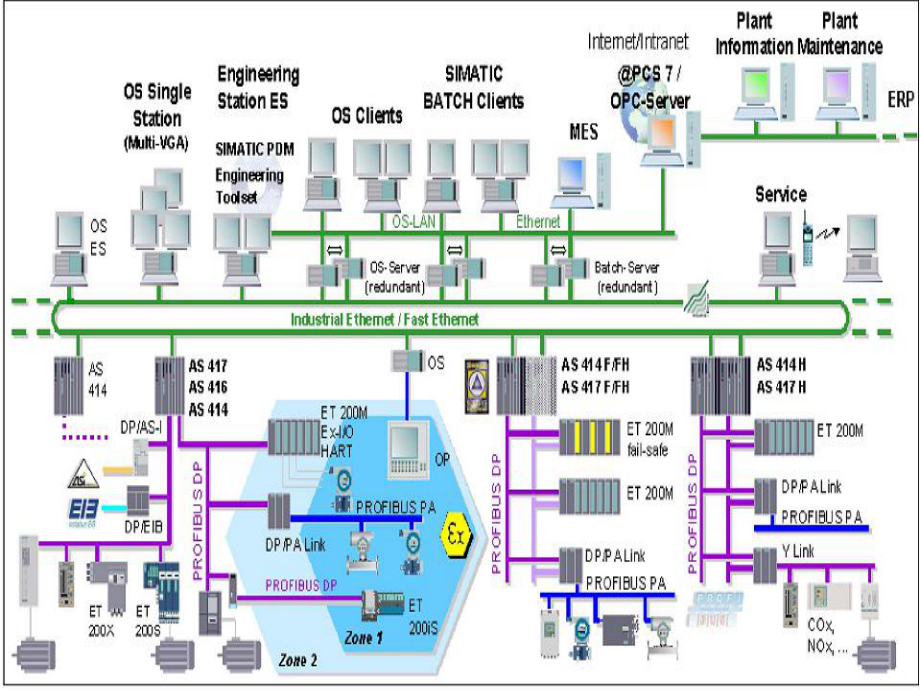

1、前言 什么是PCS，有何优点 PCS即Process Control System的缩写，意思是“过程控制系统”。由于组成该系统的控制器都是由西门子S7系列的PLC（cpu414-3以上）组成，因此叫做PCS S7，实质上PCS S7即西门子的DCS。 PCS S7的总线网络由ASI（异步串行接口）现场传感器总线，Profibus DP/PA工业控制总线以及ProfiNet网络总线组成。 SIMATIC PCS S7 过程控制系统是全集成自动化（TIA）的核心部件，是适用于生产、过程和综合工业中所有领域的统一、客户化的自动化系统平台。通过全集成自动化概念，西门子为所有过程自动化应用在一个单一平
2、台上提供了统一的自动化技术，从输入物流，包括生产流程或主要流程以及下游流程，直到输出物流。由此促进了整个公司运作的优化，包括企业资源规划级、制造之星系统级、过程控制级直到现场级。 SIMATIC PCS S7 不仅可以集成在生产现场的整个自动化解决方案中，实现主要过程的自动化，而且还可以通过基于PLC或PC的SIMATIC部件，实现生产现场的辅助流程（例如罐装、包装）或输入输出物流（例如原材料分配、贮存）的自动化。 全集成自动化的优点不仅在设计和工程阶段，而且在装配和调试阶段以及操作和维护阶段都表现不俗，尤其是统一的数据管理、通讯和组态。 统一的数据管理意味着所有软件组件都可访问一个公共数据库
3、。因此，在一个项目中，输入和修改在一点即可完成。从而降低了工作量，避免了潜在的错误。导入符号识别后，就可用于每个软件组件。即使同时有几位技术人员操作统一项目，亦能确保数据的一致性。在工程师站定义的参数也可传送到现场中传感器、执行机构或驱动器。系统成员现场总线类型及用途：PROFIBUS-DP 用于PLC与分布外设（如ET200S，ET200）间通信PROFIBUS-PA 用于现场传感器与执行器间的低速数据传输 如何完成一个项目？1.Simatic manager 2.新建项目新建项目选择CPU型号信息总线数量编辑工厂层次的级数根据系统配置选择PCS7 OS的类型组件视图工厂视图过程对象视图3.硬件配置硬件配置硬件组态保存保存 编译编译将硬件组态下载到将硬件组态下载到CPU4.制定工厂层级制定工厂层级层级与OS画面对应关系假定我们只编了个阀门的程序5.CFC编程编程程序编辑插入CFC程序块模块连接模块 左边为输入引脚，右边为输出引脚。连接方法：单击输出后单击输入注意：修改模块信息更改/查看模块的I/O设置相互连接解释暗藏6.SFC编程编程打开动作对话框SFC动作编辑打开条件对话框SFC条件编辑7.OS编辑编辑WINCC打开所编辑的图片运行后的OS画面添加修饰后的添加修饰后的OS画面画面
