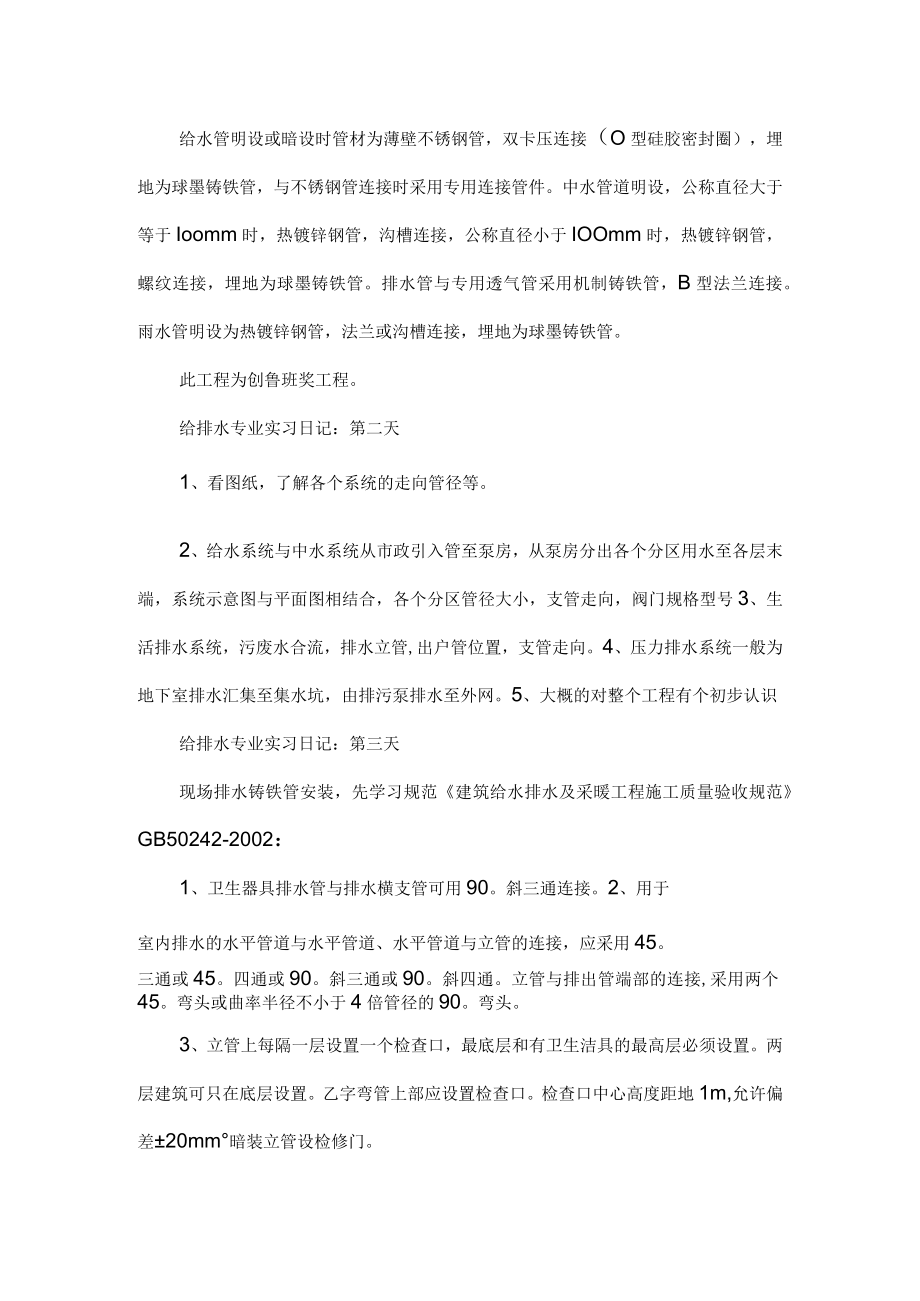

给排水专业实习日记精选集锦.docx_第2页
第2页 / 共6页

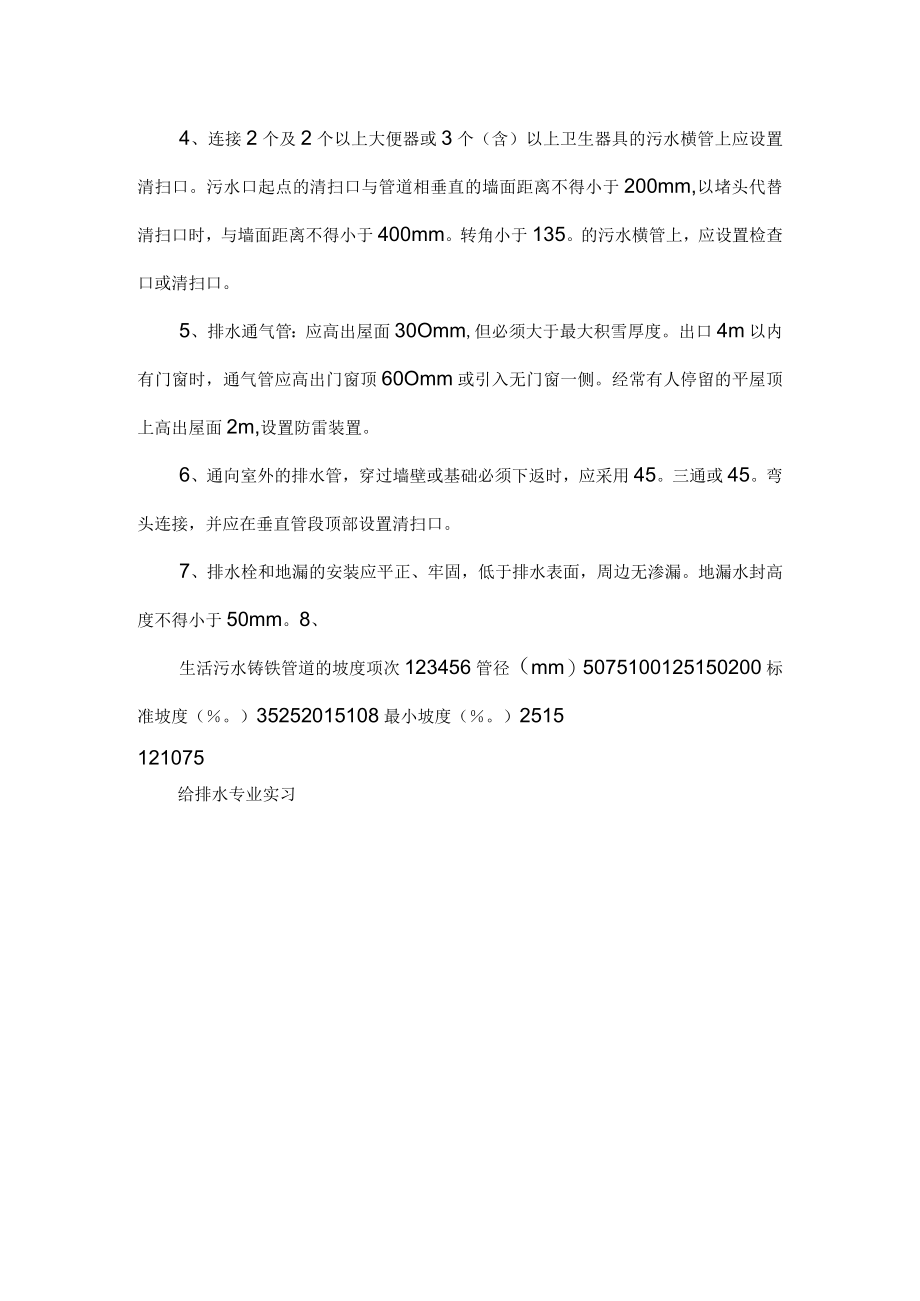

给排水专业实习日记精选集锦.docx_第3页
第3页 / 共6页
给排水专业实习日记精选集锦.docx_第4页
第4页 / 共6页
给排水专业实习日记精选集锦.docx_第5页
第5页 / 共6页
给排水专业实习日记精选集锦.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《给排水专业实习日记精选集锦.docx》由会员分享,可在线阅读,更多相关《给排水专业实习日记精选集锦.docx(6页珍藏版)》请在第壹文秘上搜索。

1、下载原文可修改底色查看原文给排水专业实习日记篇一:第一天熟悉图纸内容,了解工程概况:本工程位于河北省石家庄市桥西区自强路,总建筑面积66566m2,其中地下3层,建筑面积16384肝,地上30层,建筑面积50182主楼结构类型为框架剪力墙结构,裙楼为框架结构。本工程的生活给水系统分为五个区,2层以下为一区,市政自来水直接供水。37层为二区,生活贮水调节水箱和变频调速泵联合供水。815层为三区,与二区共用一套变频调速泵,通过可调式减压阀减压。1624层为四区,由位于避难层生活贮水调节水箱和变频调速泵联合。2530层为五区,与四区共用一套变频调速泵,通过可调式减压阀减压。本工程室内采用污废水合流排

2、水系统,室外生活污水和生活废水为合流排水系统。粪便污水经化粪池,厨房污水经隔油处理排向市政污水管网。地下层排水至集水池,经污水泵提升后排向室外。屋面设置雨水排水口,雨水为重力流内排水系统。本工程设置独立中水供水系统,由于中水水量来源过少,不设中水处理设备。2层及以下为一区,市政中水直接供水。37层为二区,中水贮水调节水箱和变频调速泵联合供水。815层为三区,与二区共用一套变频调速泵,通过可调式减压阀减压。1624层为四区,由位于避难层的中水贮水调节水箱和变频调速泵联合供水。2530层为五区,与四区共用一套变频调速泵,通过可调式减压阀减压。给水管明设或暗设时管材为薄壁不锈钢管,双卡压连接(O型硅

3、胶密封圈),埋地为球墨铸铁管,与不锈钢管连接时采用专用连接管件。中水管道明设,公称直径大于等于Ioomm时,热镀锌钢管,沟槽连接,公称直径小于IOOmm时,热镀锌钢管,螺纹连接,埋地为球墨铸铁管。排水管与专用透气管采用机制铸铁管,B型法兰连接。雨水管明设为热镀锌钢管,法兰或沟槽连接,埋地为球墨铸铁管。此工程为创鲁班奖工程。给排水专业实习日记:第二天1、看图纸,了解各个系统的走向管径等。2、给水系统与中水系统从市政引入管至泵房,从泵房分出各个分区用水至各层末端,系统示意图与平面图相结合,各个分区管径大小,支管走向,阀门规格型号3、生活排水系统,污废水合流,排水立管,出户管位置,支管走向。4、压力

4、排水系统一般为地下室排水汇集至集水坑,由排污泵排水至外网。5、大概的对整个工程有个初步认识给排水专业实习日记:第三天现场排水铸铁管安装,先学习规范建筑给水排水及采暖工程施工质量验收规范GB50242-2002:1、卫生器具排水管与排水横支管可用90。斜三通连接。2、用于室内排水的水平管道与水平管道、水平管道与立管的连接,应采用45。三通或45。四通或90。斜三通或90。斜四通。立管与排出管端部的连接,采用两个45。弯头或曲率半径不小于4倍管径的90。弯头。3、立管上每隔一层设置一个检查口,最底层和有卫生洁具的最高层必须设置。两层建筑可只在底层设置。乙字弯管上部应设置检查口。检查口中心高度距地1

5、m,允许偏差20mm暗装立管设检修门。4、连接2个及2个以上大便器或3个(含)以上卫生器具的污水横管上应设置清扫口。污水口起点的清扫口与管道相垂直的墙面距离不得小于200mm,以堵头代替清扫口时,与墙面距离不得小于400mm。转角小于135。的污水横管上,应设置检查口或清扫口。5、排水通气管:应高出屋面30Omm,但必须大于最大积雪厚度。出口4m以内有门窗时,通气管应高出门窗顶60Omm或引入无门窗一侧。经常有人停留的平屋顶上高出屋面2m,设置防雷装置。6、通向室外的排水管,穿过墙壁或基础必须下返时,应采用45。三通或45。弯头连接,并应在垂直管段顶部设置清扫口。7、排水栓和地漏的安装应平正、

6、牢固,低于排水表面,周边无渗漏。地漏水封高度不得小于50mm。8、生活污水铸铁管道的坡度项次123456管径(mm)5075100125150200标准坡度(。)35252015108最小坡度(。)2515121075给排水专业实习由于各种现实原因,设计出来的东西跟运行中的东西有时候可能是不一致的,相同的工艺在不同的地方的应用处理效果也可能不是一样的。这种理论在实际工程中合理、巧妙地运用,就可以称为一种经验或者智慧的结晶。理论必须结合实际,理论来自于实践,但也要接受实践的检验,才能将理论在实践中灵活、有效地运用,这就是经验的价值。通过这次实习让我更加深化了专业知识,专业能力也有较大提高。在此非常感谢这段时间里不辞辛苦的带领我们参观实习的老师。
