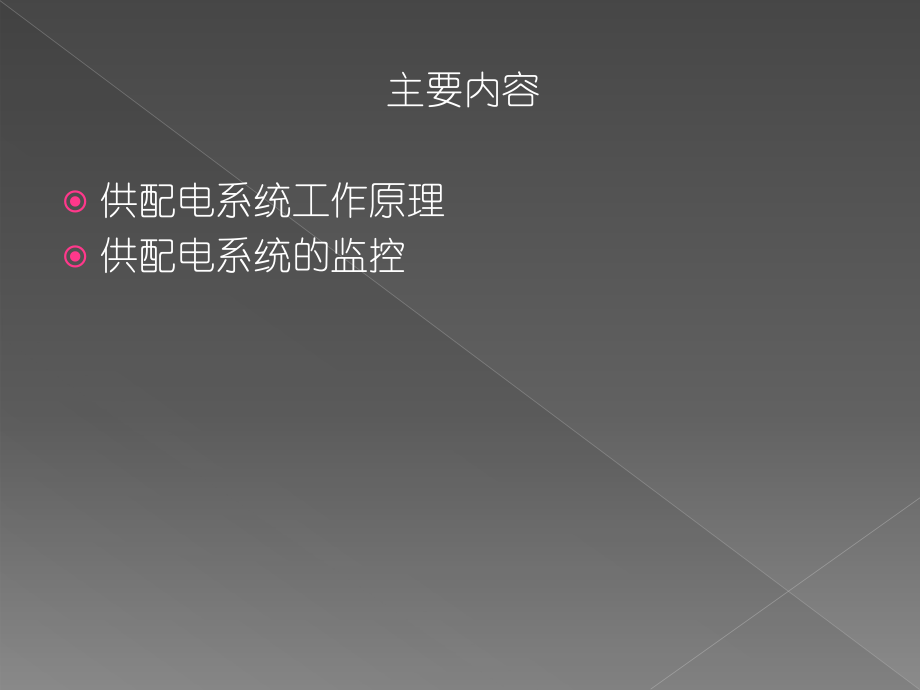

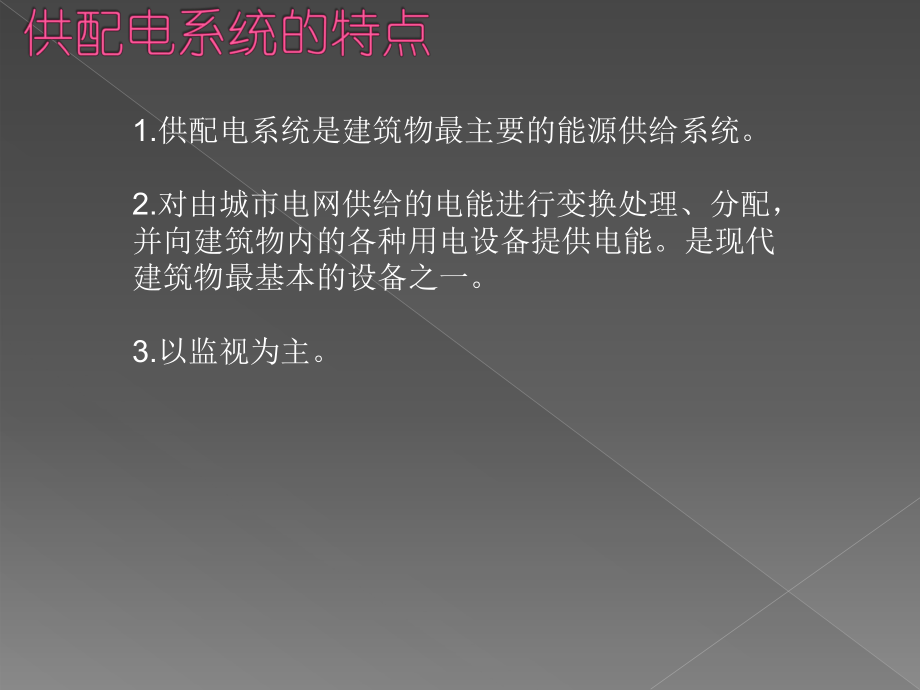

1、主要内容供配电系统工作原理供配电系统的监控1.供配电系统是建筑物最主要的能源供给系统。2.对由城市电网供给的电能进行变换处理、分配，并向建筑物内的各种用电设备提供电能。是现代建筑物最基本的设备之一。3.以监视为主。1)对配电系统运行参数，如电压、电流、功率、功率因数、频率、变压器温度等进行实时检测，为正常运行时计量管理和事故发生时的应急处理、故障原因分析等提供数据。2)对配电系统与相关电气设备运行状态，如高低压进线断路器、母线联络断路器等各种类型开关当前的分合闸状态、是否正常运行等进行实时监视，并提供电气系统运行状态画面。交流电流变送器交流电压变送器功率因数变送器功率变送器1)交流电流变送器将
2、被测电流转换成按线性比例输出的直流电流，再通过信号处理/发送部分，向DDC发送。2)交流电压变送器将被测电压转换成按线性比例输出的直流电压，再通过信号处理/发送部分，向DDC发送。3) 功率因数变送器4）功率变送器可分为有功功率变送器和无功功率变送器低压配电系统监控原理图1)发电机输出电压。2)发电机输出电流。3)发电机输出有功功率。4)发电机输出无功功率。5)发电机输出功率因数。6)发电机配电屏断路器状态。7)发电机配电屏断路器故障。8)发电机日用油箱高低油位。9)发电机冷却水泵开关控制。10)发电机冷却水泵运行状态。11)发电机冷却水泵故障。12)发电机冷却风扇开关控制。13)发电机冷却风扇运行状态。14)发电机冷却风扇故障。应急柴油发电机与蓄电池组的监控原理图
