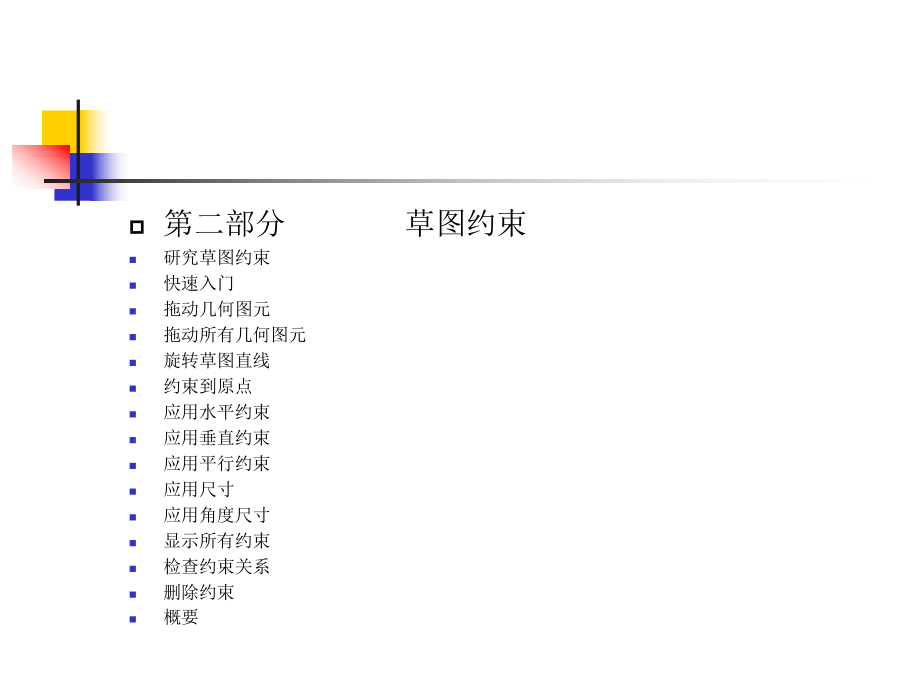

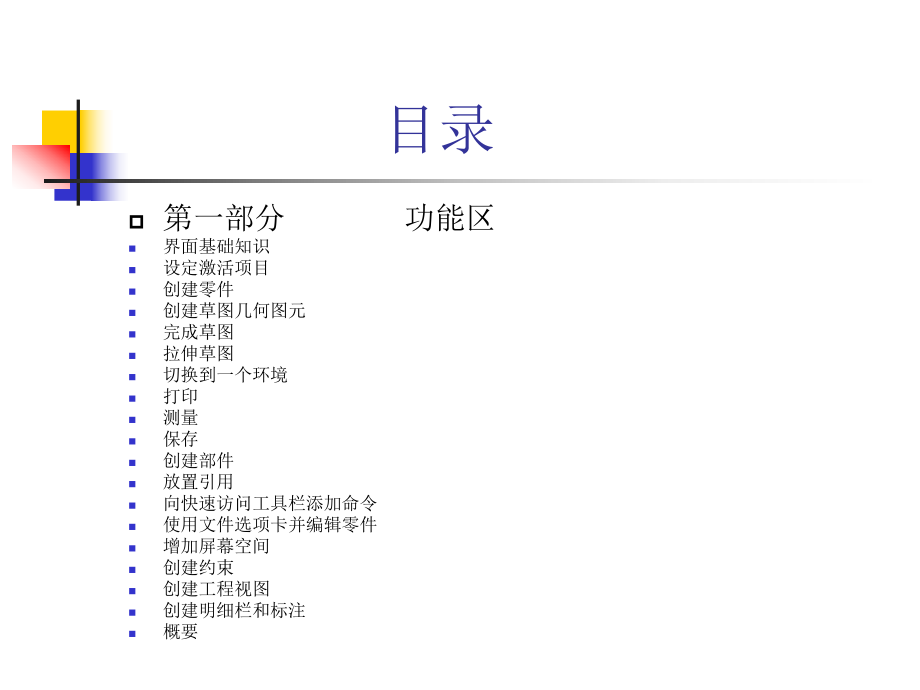

1、Autodesk Inventor 简易教程 All rights reserved目录p第一部分功能区n界面基础知识 n设定激活项目 n创建零件 n创建草图几何图元 n完成草图 n拉伸草图 n切换到一个环境 n打印 n测量 n保存 n创建部件 n放置引用 n向快速访问工具栏添加命令 n使用文件选项卡并编辑零件 n增加屏幕空间 n创建约束 n创建工程视图 n创建明细栏和标注 n概要p第二部分草图约束n研究草图约束 n快速入门 n拖动几何图元 n拖动所有几何图元 n旋转草图直线 n约束到原点 n应用水平约束 n应用垂直约束 n应用平行约束 n应用尺寸 n应用角度尺寸 n显示所有约束 n检查约束关
2、系 n删除约束 n概要p第三部分零件n创建零件 n在 Inventor 中从头开始创建零件 n查看和编辑参数 n创建并阵列孔 n创建旋转特征 n使用“另存为”来创建零件 n使用工作平面来终止孔 n创建同心孔 n编辑螺纹孔位置 n镜像特征 n概要p第四部分项目n简介 n什么是项目？ n项目还控制什么？ n了解项目 n检查项目 n了解工作空间 n选择项目 n使用项目编辑器 n测试项目设置 n管理项目 n使用项目中的路径 n创建项目，改进项目，使用项目，控制项目 n文件版本 n使用其他路径 n与其他人协同合作 n概要学习如何： n访问菜单中命令。 n操作流程。 n增加模型空间。n自定义功能区。界面基
3、础知识 n菜单栏 。n工具栏。 n浏览器。n模型工作区。第一部分 功能区 设定激活项目 工作流开始的第一个任务通常为：设定激活项目 n单击“启动”面板上的“项目”命令。n在“项目”编辑器中，单击“样例”项目来激活该项目。完成后单击“完成”。也可以从“应用程序”菜单访问该项目编辑器，单击 “管理” “项目” 。 功能区功能区创建草图几何图元 ：如果默认模板没有在草图模式下打开，则请：n在浏览器中展开“原始坐标系”文件夹。 n选择“XY 平面”浏览器节点。 n单击“模型”选项卡上的“创建二维草图”命令。接下来，绘制矩形：n单击位于“草图”选项卡的“绘制”面板上的“矩形”命令。 n矩形大体如下图所示
4、。 创建零件 n使用默认模板创建零件文件：n单击快速访问工具栏上“新建”命令旁边的下拉箭头。 n选择“零件”模板（对于本教程，实际的模板标准并不重要）。功能区功能区完成草图 该命令的执行结果与单击鼠标右键出现的关联菜单选项“完成草图”以及“返回”工具的执行结果相同。该命令如此重要的原因在于有助于明确显示您一直在草图模式下。例如：在退出草图之前，选择“环境”选项卡。请注意，“完成草图”命令在“环境”选项卡上仍然有效，且“草图”选项卡标签仍然亮显。在工作流中随时都可选择其他选项卡。不再关注“草图”选项卡后，“完成草图”仍然有效并且选项卡仍然亮显，有助于明确显示您仍处于草图模式下。该设计范例也用于“
5、环境”。当您处于某一种环境（例如应力分析）时，无论选择哪个选项卡，“完成”命令都持续有效。该命令可清晰表示您处于某环境中。n单击“完成草图”命令。 功能区功能区拉伸草图 n请确保“模型”选项卡为激活的选项卡。 n单击“拉伸”命令。该命令位于“模型”选项卡的“创建”面板中。 n在“拉伸”对话框中，单击“确定”。 n单击位于快速访问工具栏上的“撤销”命令。 n按下键盘上的 e 键。请注意，键盘快捷键作用始终不变。 n在“拉伸”对话框中，单击“确定”。n选择“环境”选项卡。 n单击“应力分析”命令。 n单击“完成应力分析”命令以离开此环境。切换到一个环境 ： 功能区功能区打印 | 测量 | 保持“打
6、印”位于“应用程序”菜单中。单击“打印”。无需打印文件。取消“打印”对话框。测量：n选择“工具”选项卡。“工具”选项卡包含许多以前可在“工具”菜单中找到的工具。 n选择位于“测量”面板上的“距离”命令。n按 Esc 键关闭工具。 保存：n单击位于快速访问工具栏上的“保存”命令。 n使用默认文件名。 n将零件保存到项目工作空间中。功能区功能区创建部件 Inventor 中有许多工作流和程序，因此通常要获得给定的结果，可用的方法不止一种。此特征同样应用于文件创建。除了快速访问工具栏中的“新建”命令，还可以从“应用程序”菜单访问文件模板。您还可以使用“打开”对话框中的“快速启动”命令。 单击以展开“
7、应用程序”菜单，然后单击“新建”旁边的箭头以展开子菜单。选择“部件”以使用默认模板。 请注意如果您直接从“应用程序”菜单中选择“新建”，则将打开“新建文件”对话框。如果您单击“新建”旁边的箭头，则将展开“新建”子菜单。或者，当您将光标悬停在“新建”父菜单上并停留片刻后，“新建”子菜单将自动展开。 功能区功能区放置引用 n单击位于“装配”选项卡的“零部件”面板上的“放置”命令。 n选择创建的零件文件。 n放置两个引用。功能区功能区 使用文件选项卡并编辑零件 n选择位于图形窗口底部的“Part(#).ipt”文件选项卡。 n从位于快速访问工具栏的“颜色”菜单中为零件选择新颜色。 n选择“Assem
8、bly(#).iam”文件选项卡以返回至该部件。 功能区功能区 增加屏幕空间 功能区旨于为模型提供更多可用的图形空间。n单击一次“最小化”按钮。面板最小化成标题。n将鼠标悬停在面板标题上以显示该面板。 n再次单击“最小化”按钮以最小化成选项卡标题。 n单击选项卡标题以展示选项卡。 您也可以使用“全屏显示”命令立即最大化模型空间。n选择“视图”选项卡。 n单击“全屏显示”。您也可以使用键盘快捷键：按下 Ctrl +0（零）从“全屏显示”显示切换。浏览器将恢复状态，且选项卡也将恢复为先前的状态。再次单击“最小化”按钮以将选项卡恢复为其默认显示。功能区功能区 创建 约束 |工程视图 n选择“装配”选
9、项卡。 n单击“约束”命令。 工程视图：n单击“新建”命令。 n选择“Standard.idw”模板。 n在工程图纸上单击鼠标右键，然后选择“基础视图”。 n使用部件文档并指定前视图。 n单击“确定”以放置视图。 n单击“放置视图”选项卡上的“投影视图”命令。 n投影基础视图。功能区功能区 创建明细栏和标注 n选择“标注”选项卡。 n单击“明细栏”命令。 n选择基础视图并放置明细栏。 n单击位于“引出序号”下拉菜单中的“自动引出序号”工具。 n放置引出序号。 n单击“尺寸”命令并放置尺寸。 功能区功能区 自定义选项卡 您可以将您不使用的命令或您较少使用命令移动到选项卡面板的下拉部分。n在“同基
10、准”命令上单击鼠标右键，然后选择“移动至扩展面板”。n为“同基准集”命令重复上述操作。 n单击面板标题以展开面板并显示命令。 n您也可以根据需要单击“固定”图标将面板固定为展开状态。 功能区功能区 创建自己的选项卡面板 您可以将命令添加至选项卡。n选择“放置视图”选项卡。 n在该选项卡面板上的任意位置上单击鼠标右键，然后选择“自定义用户命令”。n在该对话框中，指定“自以下位置选择命令”下拉菜单中的“标注选项卡”。 n选择“引出序号”命令，然后单击“添加”按钮。 n为“尺寸”和“明细栏”命令重复上述步骤。 n单击“自定义用户命令”对话框中的“确定”。 包含指定命令的“用户命令”面板已添加至选项卡
11、。在该选项卡上单击鼠标右键，并注意其他自定义选项。尝试操作这些选项，以使得选项卡符合您的配置。功能区功能区 将选项卡设置导出为 XML 您可以将自定义的选项卡设置保存到一个 XML 文件中。也可以保存到多个 XML 文件中。例如，您可以创建一个自定义配置，并将其导出至 XML。然后设置具有不同配置的另一个自定义配置，并使用不同的文件名将其导出到另一个 XML 文件中。n在该选项卡面板上的任意位置单击鼠标右键，然后选择“自定义用户命令”。 n单击位于对话框底部的“导出”按钮。 n在“另存为”对话框中，指定文件名，然后单击“保存”。该 XML 文件是在默认的“配置”目录下创建的。单击“自定义用户命
12、令”对话框中的“确定”。检索和应用自定义 XML 文件中包含的设置的步骤：n单击“自定义用户命令”对话框中的“导入”。 n选择一个用户定义的 XML 文件。 n单击“打开”。自定义文件已应用至功能区。关闭“自定义用户命令”对话框。功能区功能区 概要 本教程的目的在于帮助您在新界面中尽可能快地最大化工作效率。用户在本教程中学习了如何：n找到选项卡结构中的命令和命令分组。 n访问和退出环境和草图。 n访问“应用程序”菜单中的命令。 n使用快速访问工具栏。 n增加模型空间。 n自定义功能区。除本教程外，还有与功能区相关的其他若干“帮助”项目：n功能区简介：功能区界面的视频概览。 n命令定位器：将以前
13、版本中的功能区中的命令位置与新位置进行比较的交互指南。您可以从以下位置访问两个项目：“快速入门”选项卡（无文件打开时可用）。 n应用程序窗口中的主“帮助”下拉菜单。 n“帮助”主页。功能区功能区 学习如何： n应用约束。 n在几何图元之间建立关系。 n查看和删除约束。新建草图，使用的草图包含四条直线段，绘制时，这些直线的端点被约束为重合。移动其中某条直线的端点：n将鼠标光标移动到最上方的端点上。 n当其亮显时，单击并按住鼠标按钮，然后将该点向右上方拖动。 n释放鼠标按钮以选择新的位置。n切换inventor软件中操作第二部草图约束移动其中某条直线：n将鼠标光标移动到最左侧的直线上。 n当其亮显
14、时，单击并按住鼠标按钮，然后将该直线向右拖动。n释放鼠标按钮以选择新的位置。移动所有直线：n将鼠标光标移动到草图几何图元的左下方。 n单击并按住鼠标按钮，然后向右上方拖动直到选中所有几何图元为止。 n松开鼠标按钮以选择几何图元。n将鼠标光标移动到其中某条直线上。 n当该直线亮显时，单击并按住鼠标按钮，然后将其拖到右上方。 n释放鼠标按钮以选择新的位置。注：程序将重置所有选中的几何图元，而不更改任何线段的大小或角度。草图约束旋转其中某条直线：n在功能区上，单击“草图”选项卡 “修改”面板 “旋转”。 n选择草图中最左侧的直线。 n单击鼠标右键，然后选择“继续”。 n选择线段的下端点作为枢轴点。
15、n单击对话框上的“否”，系统将提示您是否删除约束。如果单击“是”，则线上的约束将删除，且该线将独立于另一几何图元进行旋转。 n拖动显示的控点以旋转线段。 注意您还可以在对话框的“角度”字段中输入值，然后单击“应用”以查看更改。请注意，直线的一端保持固定而程序将动态重置另一端。附着的线段也调整长度和角度以保持附着。单击以为线段选择新的角度，然后单击“结束”以关闭“旋转”对话框。草图约束约束到原点 n每个零件和部件文件均包含坐标系。坐标系由浏览器中的“基准”文件夹中收集的一组n平面、轴和点表示。默认情况下，该工作几何图元不可见，但是您可将其用于约束并在需n要时将其变为可见。n在浏览器中的“基准”文
16、件夹上单击鼠标右键。选择“展开所有子项”以查看用于选择基n准几何图元（当其未显示时）的浏览器节点。 n在功能区上，单击“草图”选项卡 “绘制”面板 “投影几何图元”。 n选择名为“中心点”的浏览器节点，以将原点作为一点包括在草图中。 n在功能区上，单击“草图”选项卡 “约束”面板 “重合约束”。 n选择最左侧直线的下端点，然后选择投影原点。n请注意，两条线段将调整其长度和角度以允许端点与原点重合。草图约束 应用水平约束 | 应用垂直约束 n该组几何图元约束包括水平约束和垂直约束。您可以将其应用于直线，以使直线相对于草图 X 或 Y 方向水平或竖直。n选择“水平约束”命令。 n选择草图下方的直线。n注意确保您选择了直线而不是直线中点。注意，下方线段在保持与原点重合的同时变成水平。n该组几何图元约束包括可以使直线相互垂直的垂直约束。n选择“垂直约束”命令。 n选择草图最右侧的直线。 n选择草图下方的直线（现在为水平）。n该线段变成与下方线段垂直。n注意如果以后的设计更改要求您旋转草图，则通常情况下，使直线互相垂直比使用水平或竖直约束（这将阻止旋转）更为合适。草图约束 应用平行约束 | 应用
