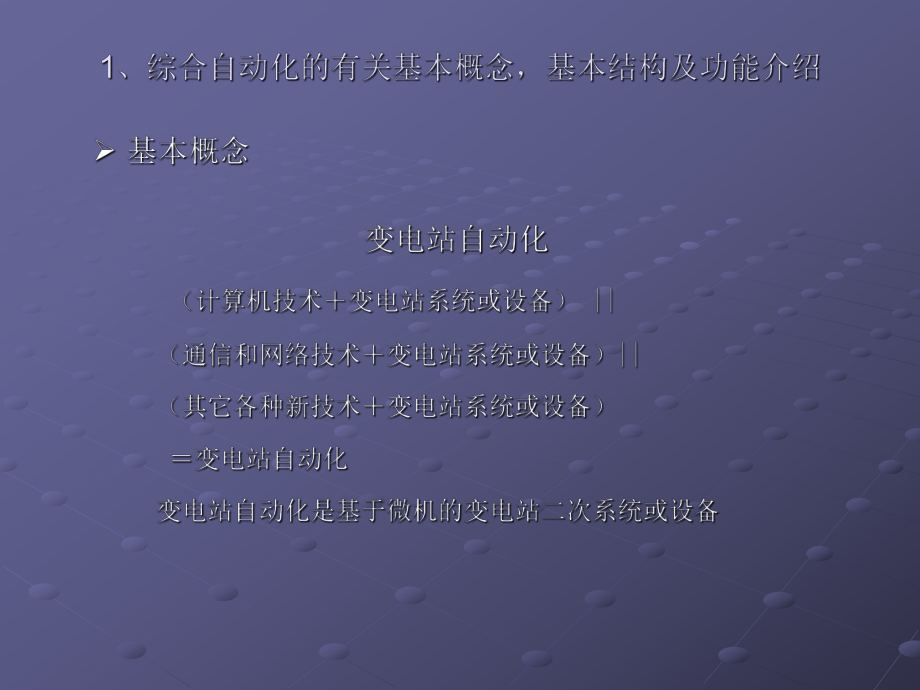

1、 变电站综合自动化技术 （变电站监控系统） 内容纲要1、综合自动化的有关基本概念，基本结构及功能介绍2、国内典型500kV综合自动化变电站特点分析3、变电站综合自动化系统的数据通信及网络通信4、变电站监控系统装置介绍5、变电站监控系统设备的试验、维护及注意事项控制 测 量信 号保 护自动装置远 动常规站把 手光字牌指示仪表独 立 远切 装置RTU综自站计算机+测控单元具备通信能力安稳装置 测控单元+ 远动主机定值,采样值修改定值投退压板l监控系统按站级与间隔级两个控制层构成。 l站级控制层布置在变电所主控制楼内计算机室及主控制室。 l在主控制室配置两台主计算机兼做操作员工作站及一台微机五防PC

2、机，两台主机平行运行，互为热备用，运行人员通过操作员工作站对变电所全部一次设备及二次设备进行监视、测量、记录并处理各种信息，并对变电所的主要电气设备实现远方控制。运行人员可通过微机五防PC机进行防误模拟操作。 综自系统基本配置、结构l在计算机室配置1台工程师工作站、2台数据处理和通信装置及公共系统接口机1台。 l工程师工作站用于整个监控系统的维护和管理等。 l 南阳站本期配置：两台64位系统服务器，两台64位操作员站，一台远动工作站，一台64位五防工作站，一台64位工程师站，一台64位仿真培训工作站。l站级控制层的各设备之间通过以太网进行通讯，以太网采用冗余结构。 l间隔级控制层由按电气单元组

3、屏的测控部件组成，具有交流采样、测量、防误闭锁、同期检测、就地断路器紧急操作和主接线状态及测量数字显示等功能，并按照电气单元配置分别布置在1000KV保护小室、所用变小室内。 l南阳站本期测控装置配置为：1000KV保护小室分1000KV断路器测控装置、1000KV线路测控装置、1000KV线路电抗器测控装置、1000KV公用测控装置。所用变小室包含35KV和0.4KV测控装置。 综自系统基本功能l通过I/O数据采集单元实时采集来自生产过程的模拟量、数字量、脉冲量及温度量等输入量 l数据处理功能 l画面显示 l记录和打印功能 l管理功能 l 时钟同步 l与保护设备的数字接口 l监控系统的自诊断

4、和自恢复 l报警处理 l操作功能 l控制功能 l同期检测及操作 l防误操作 l计算机通信网接口 l维护功能 2、国内典型500kV综合自动化系统特点分析 三种方案的共同要求l测控单元出以太网，数据不经转换直接送到远动主机和当地监控主机。l操作员站和服务器可以分开布置，也可以合并运行。分开布置时，服务器放置在计算机室内。l间隔层和变电站层分别组成以太网，各间隔层以太网与变电站层以太网通过光纤连接服务器B操作员工作站A操作员工作站B服务器A五防工作站远动工作站B远动工作站A双moden双通道CI SC OSY STE MS保护信息子站路由器A网B网调度模拟通道调度数字通道录波网主控室计算机室以一个

5、小间为例500500KVKV变电站综合自动化系统网络图一变电站综合自动化系统网络图一A网B网工程师工作站光纤盒光纤盒光纤盒光纤盒保护集中录波器测控模块间隔层1号打印机2号打印机3号打印机GPS时钟同步分屏4号打印机GPS时钟同步主屏光纤盒光纤盒同步卫星时钟保护保护管理机光纤盒光纤盒录波网RS232/485/LON等交换机公用设备接口：电度、UPS,火灾报警、消防等。以太网通讯接口装置220kV及以上高集成化典型结构3、变电站综合自动化系统的数据通信及网络通信一、变电站内的信息传输内容 间隔层设备大多需要从现场一次设备的电压和电流互感器采集正常情况和事故情况下的电压值和电流值，采集设备的状态信息

6、和故障诊断信息，这些信息主要是：断路器、隔离开关位置、变压器的分接头位置，变压器、互感器、避雷器的诊断信息以及断路器操作信息。 1、现场一次设备与间隔层间的信息传输3、间隔层与变电站层的信息 （1）测量及状态信息 （2）操作信息 （3）参数信息，微机保护和自动装置的整定值等。 2、间隔层的信息交换 这类信息有如测量数据、断路器状态、器件的运行状态、同步采样信息等。 二、综合自动化系统与控制中心的通信内容 综合自动化系统前置机或通信控制机具有执行远动功能，会把变电站内所相关信息传送控制中心，同时能接收上级调度数据和控制命令。变电站向控制中心传送的信息通常称为“上行信息”；而由控制中心向变电站发送

7、的信息，常称为“下行信息”。 综合自动化系统的通信网络 计算机局部网络（Local Area Networks ，简写LAN），简称局域网，是计算机技术急剧发展的新领域。它是把多台小型、微型计算机以及外围设备用通信线路互连起来，并按照网络通信协议实现通信的系统。 构成局域网的四大因素是网络的拓扑结构拓扑结构和传输介质传输介质、传传输控制输控制和通信方式通信方式 1、局域网的拓扑结构 （A）星型星型网络结构简单，任何一个非中心节点故障对整个系统影响不大。但中心节点故障时会使全系统瘫痪。为了保证系统工作可靠，中心节点可设置备份。在电力系统中，采用循环式规约的远动系统中，其调度端同各厂、站端的通信拓

8、扑结构就是星型结构。（B）总线型 采用总线方式时增加或减少用户比较方便。某一节点故障时不会影响系统其他部分工作。但如总线故障，就会导致全系统失效。 （C）环型 由于环型网的各个节点在环中串接，因而任何一个节点故障，都会导致整个环的通信中断。 局域网可采用双绞线、同轴电缆或光纤等作为传输信道，也可采用无线信道。 2、局域网的传输信道3、常用的局域网以太网 以太网是采用总线型拓扑结构。它是一种局部通信网，通常在线路半径1-10km中等规模的范围内使用，为单一组织或单位的非公用网，网中的传输介质可以是双绞线、同轴电缆或光纤等。它的特点是：信道带宽较宽；传输速率可达 10-100mbit/s，误码率很

9、低；具有高度的扩充灵活性和互联性；建设成本低，见效快。 现场总线简介 现场总线是应用在生产现场，在微机化测量控制设备之间实现双向串行多节点数字通信的系统，也被称为开放式、数字化、多点通信的底层控制网络。现场总线技术将专用微处理器置入传统的测量控制仪表，使它们各自都具有了数字计算和数字通信能力，采用可进行简单连接的双绞线等作为总线，把多个测量控制设备连接成的网络系统，并按公开、规范的通信协议，在位于现场的多个微机化测量控制设备之间以及现场设备与远程计算机之间，实现数据传输与信息交换，形成各种适应实际需要的自动控制系统。 几种有影响的现场总线有：基金会现场总线（FF，Foundation Fiel

10、dbus），是现场总线基金会在1994年9月开发出的国际上统一的总线协议；Lonworks现场总线，是美国echelon公司推出并由它与摩托罗拉、东芝公司共同倡导、于1990年正式公布而形成的。CAN总线（control area network）是控制局域网络的简称，最早由德国BOSCH公司推出的。 并行数据通信是指数据的各位同时传送。可以以字节为单位（8位数据总线）并行传送，也可以以字为单位（16位数据总线）通过专用或通用的并行接口电路传送，各位数据同时传送，同时接收。 1、并行数据通信 综自系统串、并行通信简介 常用在短距离传输中（通常小于10m），要求传输速度高的场合 。2、串行数据通

11、信 串行通信是数据一位一位顺序地传送，串行通信数据的各个不同位，可以分时使用同一传输线，故串行通信最大的优点是可以节约传输线，特别是当位数很多和远距离传送时，这个优点更为突出，这不仅可以降低传输线的投资，而且简化了接线。但串行通信的缺点是传输速度慢，且通信软件相对复杂些。 在变电站综合自动化系统内部，特别是微机保护、自动装置与监控系统相互通信电路中各种自动装置间或继电保护装置与监控系统间，为了减少连接电缆，简化配线，降低成本，主要是使用串行通信。RS-232是美国电子工业协会（EIA，Electronic Industries Association）制定的物理接口标准，也是目前数据通信与网络

12、中应用最广泛的一种标准。 一、物理接口标准RS-232特点是：传送每种信号只用一根信号线，而它们的地线是使用一根公用的信号地线。这种电路是传送数据的最简单方法，因此得到广泛应用。但是RS-232也存在一些不足，表现在以下几方面： 1）数据传输速率局限于20KBPS。2）理论传输距离局限于15M（如果合理的选用电缆和驱动电路，这个距离可能增加）。3）每个信号只有一根信号线，接收和发送仅有一根公用地线，易受噪声干扰。4）接口使用不平衡的发送器和接收器，可能在各信号成分间产生干扰。 二、物理接口标准RS-485 RS-485适用于多个点之间共用一对线路进行总线式联网， RS-485的使用，可节约昂贵

13、的信号线，同时可高速远距离传送。它的传输速率达到93.75kbps，传送距离可达1.2km。因此，在变电站综合自动化系统中，各个测量单元、自动装置和保护单元中，常配有RS-485总线接口，以便联网构成分布式系统。 综合自动化变电站系统的规约转换在综合自动化的通信系统中，为了确保通信双方能有效、可靠地进行数据传输，在发送和接收之间要有一定的约定。这种通信约定就是通信协议，也就是通信规约。 什么是通信规约？ 规约转换就是由各监控厂家将需接入监控系统的二次设备所用的不同类型规约转换成各监控系统规约。南瑞科技规约监控规约： IEC 60870-5-103 规约国电南自监控规约： IEC 60870-5

14、-103规约四方公司监控规约： 四方内部规约正是因为传输规约没有标准化，才需规约转换！正是因为传输规约没有标准化，才需规约转换！后台主机管理主模块MASTER人机对话MMI键盘显示PC机AIn交流测量插件DTn直流测温插件DIn开入插件DOn开出插件POWER电源插件AI1交流测量插件DT1直流测温插件DI1开入插件DO1开出插件装置内部串口光/电以太网内部总线CAN插件配置插件配置5、监控系统设备的试验、维护、注意事项监控系统设备的维护及注意事项监控系统性能指标监控系统设备的试验技术指标是衡量一套监控系统性能高低的重要依据，也是满足变电站实际运行的一些基本要求.（1）模拟量测量误差 0.2%

15、 （2）电网频率测量误差 0.01Hz（3）事件顺序记录分辨率（SOE） 1ms（4）模拟量越死区传送时间 （至站控层显示器） 2s（5）开关量变位传送时间（至站控层显示器） 1s（6）遥测信息响应时间（从I/O输入端至远动工作站出口） 2s（7）遥信变化响应时间（从I/O输入端至远动工作站出口） 1s（8）控制命令从生成到输出的时间 1s（9）动态画面响应时间 2s监控系统性能指标30000h40000h20 40 电磁兼容试验变电站内高压电器设备的操作、低压交、直流回路内电气设备的操作、雷电引起的浪涌电压、电气设备周围静电场、电磁波辐射和输电线路或设备短路故障所产生的瞬变过程等都会产生电磁

16、干扰。这些电磁干扰进入变电所内的综合自动化系统或其他电子设备，就可能引起自动化系统工作不正常，甚至损坏某些部件或元器件。电磁兼容的意义是：电气或电子设备或系统能够在规定的电磁环境下不因电磁干扰而降低工作性能，它们本身所发射的电磁能量不影响其他设备或系统的正常工作，从而达到互不干扰，在共同的电磁环境下一起执行各自功能的共存状态。电磁兼容的内容包括抗干扰(设备和系统抵抗电磁干扰的能力)和电磁发射控制(设备和系统发射的电磁能量的控制)两个方面。电磁干扰的三要素是：干扰源、传播途径和电磁敏感设备。针对措施：抑制干扰源产生的电磁干扰(滤波、屏蔽和接地)；切断干扰的传播途径；提高敏感设备抗电磁干扰的能力即降低对干扰的敏感度。(一)电磁干扰源分析变电站设备的交流电源及直流电源受低频振动扰 动传导瞬变和高频干扰磁场的干扰。对变电站综合自动化系统来说，外部干扰源主要有：交、直流回路开关操作、扰动性负荷(非线性负荷、波动性负荷)、短路故障、大气过电压(雷电)、静电、无线电干扰和核电磁脉冲(二)电磁干扰的耦合途径电磁干扰侵入电子设备的途径，可分为辐射和传导两大类：第一类为辐射干扰，干扰信号通过电磁波辐射传播
