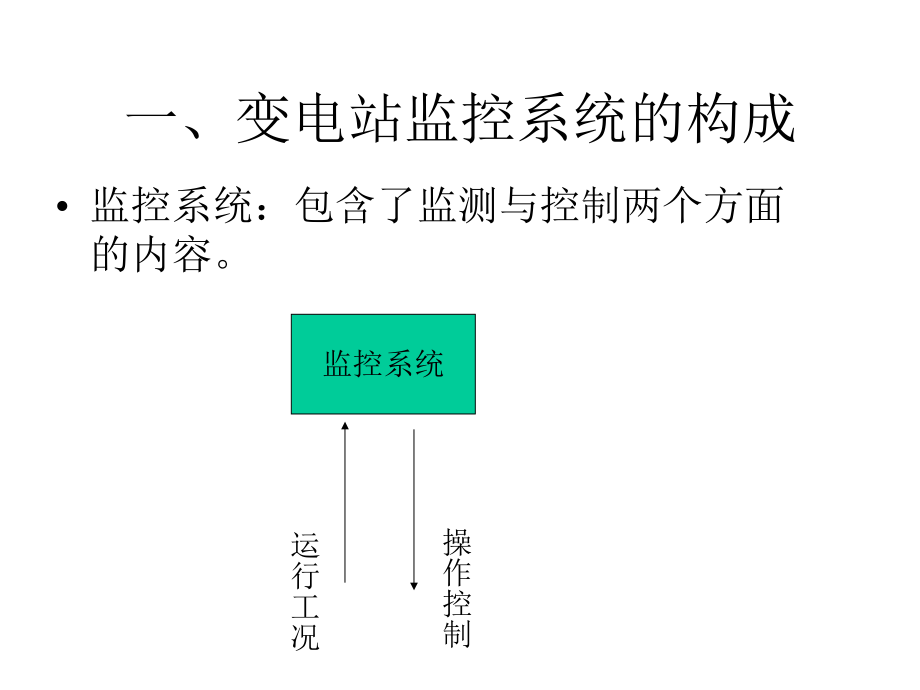

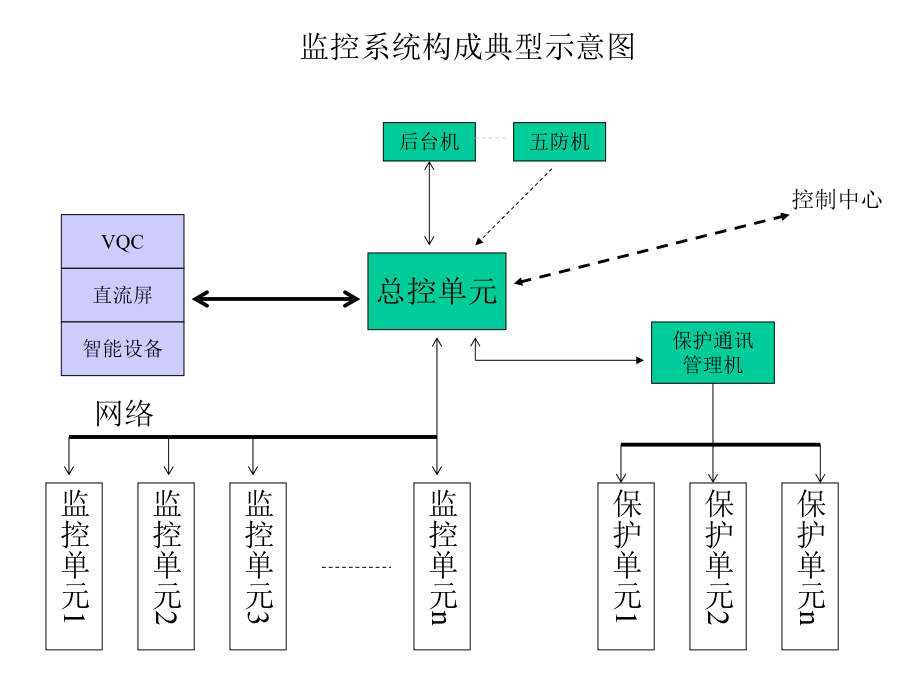

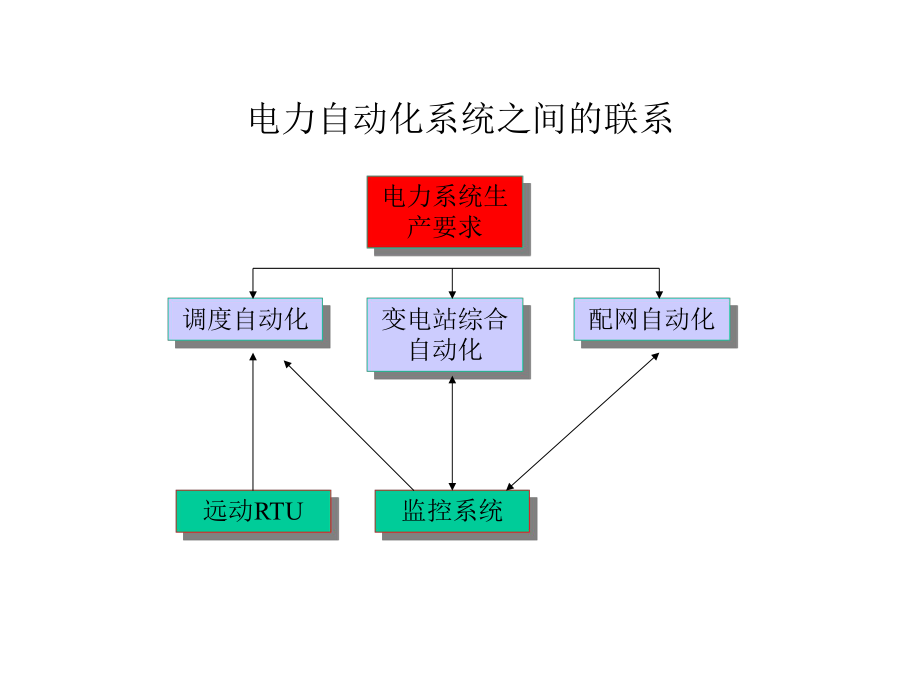

1、电力自动化系统之间的联系调度自动化变电站综合自动化配网自动化监控系统远动RTU电力系统生产要求一、变电站监控系统的构成 监控系统：包含了监测与控制两个方面的内容。监控系统运行工况操作控制后台机总控单元监控单元1监控单元2监控单元3监控单元n网络保护单元1保护单元2保护单元n保护通讯管理机VQC直流屏智能设备五防机控制中心监控系统构成典型示意图二、常见监控系统类型 2.1常见的监控系统类型如下： BJ系列：（BJ-1、2、3、F3）厂家:南自院系统所 DISA系列：(DISA-1、2、3）厂家:南自院电网公司 SLC系列：厂家:南自院自控所NSA系列：厂家:南京电研公司监控后台软件BJFJNT广
2、泛NS2000广泛DISADISA-100少RD800少UNIX工作站NSANSA2000少其他SLC少北京南瑞少控制中心三、四遥及其含义 1、遥测 2、遥信 3、遥控 4、遥调 电流、电压、功率、频率等运行工况 开关、信号 断路器、刀闸的操作 主变升降压、急停3.1遥测的采集监控装置CT变换A/D转换CPU后台机编码转发3.2遥信的采集+XM-译码电路编码CPU转发GNDVCC光耦3.3遥控的实现参见系统示意图3.4遥调的实现参见系统示意图四、主变档位的采集 主变档位的采集方式，按其实现手段来分，可分为遥信判档与遥测判档两类 遥信判档：遥信判档： 1、遥信一一对应方式 2、个位加十位方式 3
3、、BCD编码方式 遥测判档：遥测判档： 1、电阻分压式 2、4-20mA电流环五、监控术语介绍 1、遥信：实遥信、虚遥信、全遥信、变化遥信、遥信变位、计算遥信、开关双遥信 2、SOE事件顺序记录 3、遥测：变化遥测、全遥测、计算遥测、遥测越限 4、返校：遥控返校、定值返校 5、微机保护信息：定值、采样值、开关量、保护事件（跳闸）报告、自检报告、区号 微机保护压板的类型 6、校时：GPS的作用、广播校时、脉冲校时 7、串口通信与网络通信串口：RS232、RS422、RS485 网络：CAN网、LON网、以太网保护及监控系统最新技术发展前景保护及监控系统最新技术发展前景 1、数据横向联系加强：、数
4、据横向联系加强： 小电流选线、 故障测距定位、 综合VQC控制2、信息融合技术：、信息融合技术：全站网络通信平台，信息共享3、光信号处理技术在系统中的应用：、光信号处理技术在系统中的应用： 光纤通信、 光电式互感器、 光纤纵差保护、 弧光保护六、常见故障及处理（以BJ+FJNT监控系统为例，其他监控类型以此作参考）遥控故障1故障现象：遥控开关时，总提示“遥控超时”。处理方法：出现该故障现象的原因是在监控后台机下发遥控命令报文的规定时间内未收到遥控返校报文。监控单元故障、总控故障、通道通信中断、后台监控系统SCADA退出等均可能导致该现象的发生。可按照先近后远的方式进行检查： 1、检查后台监控系
5、统运行是否正常； 2、检查总控单元至后台机的通信是否正常； 3、检查总控单元及监控单元运行是否正常。 遥控故障2故障现象：遥控过程中，提示“遥控返校错”。处理方法：出现该故障现象的原因是监控后台机下发的遥控命令报文与返校报文不相符，通常为遥控过程中监控单元无法采集到遥控分合闸返校开入量。实际可能导致该现象的原因可能有： 1、监控开关操作板上“工作/自检”钥匙切换在自检位置； 2、外部遥控24V电源未能在遥控过程中加至开关操作板上，如监控单元电源板上遥控启动继电器坏（BJ-3旧机箱）或总控单元上公共的遥控24V电源无法启动（BJ-3新机箱）。 遥控故障3故障现象：遥控返校正确，但确认执行后，开关
6、无变化。故障现象：遥控返校正确，但确认执行后，开关无变化。 处理方法：出现该故障现象，首先可以确定上下行通信均良好，问题应出在外部二次回路上。按其可能的原因可进行如下检查： 1、检查遥控压板是否投入良好； 2、检查二次回路中相关“远方/就地”（或“运行/检修”）切换开关是否切换至“远方”（或“运行”）位置。 3、检查是否因联锁回路闭锁所致（如GIS的相关联锁、电容器的VQC远方/就地切换等）。 遥控故障4故障现象：遥跳开关出口后重合闸动作。 处理方法：出现该故障现象，如果监控单元是与常规保护接口的，说明监控单元HHJ放电接点与保护重合闸的连接之间出了问题，如果是与微机保护接口的，说明监控遥控接
7、点错接到了保护跳闸回路上。 前者应检查监控单元上的HHJ是否故障、相关连接线是否连接可靠；后者则检查监控与保护操作箱的正确连接，即应确保遥合接手合回路、遥跳接手跳回路。 遥控故障5 故障现象：遥调主变无法出口 。处理方法：同遥控开关无法出口相似。应检查遥调的相关二次回路： 1、检查遥调出口压板是否投入良好； 2、检查相关“远方/就地”切换开关是否确在“远方”位置； 3、检查是否存在闭锁（主变过负荷闭锁或VQC远方/就地切换等）。 遥控故障6故障现象：遥控开关无法确保成功跳合闸 。处理方法： 该故障现象说明监控操作板或保护操作板的HBJ、TBJ参数与开关跳合闸参数可能不相匹配。应检查开关实际跳合
8、闸电流，并保证HBJ、TBJ参数与之正确匹配，确保正确启动。 断路器机构调校有问题。遥控故障7故障现象：检同期遥控开关无法成功合闸 。处理方法： 检查同期合闸的条件是否满足； （频差df、压差du、角差、Tdq）遥测故障1处理方法：该故障现象说明监控单元与数采DA板通信正常，而故障点应在电压回路上，可作如下检查：1、通过其他监控单元遥测值或微机保护装置采样值，排除PT是否有断线；2、用万用表量测该监控单元所在的电压端子，检查端子内外侧电压是否一致，如交流电压端子内小保险熔断或接触不良，作相关处理即可恢复正常；3、如监控背板上进入数采单元的电压均正常，则为数采故障，通知相关专业维护人员处理。 故
9、障现象：某监控单元电流数据正确，而电压与有无功功率遥测值错误。 遥测故障2 故障现象：主变档位不正确。（分遥信判档与遥测判档两种类型） 。处理方法：首先应清楚该站主变档位究竟采用何种采集方式，从而对症下药。1、如采用遥信判档中的BCD编码方式，则根据BCD编码规则检查相关BCD遥信开入回路；2、如采用遥测判档中的电阻分压式，应根据档位计算公式A=(Ux/Udc)*18+1.5，检查是否电阻分压盘上分接头接触不良造成分压或断开，从而影响档位计算结果；如量测档位电压与理论值相符，则进一步检查是否直流变送器故障或数采单元故障，并请相关专业维护人员检查处理。遥测故障3故障现象：直流电压或主变温度数据错
10、误。处理方法： 1、检查是否直流变送器或温度变送器故障； 2、检查是否相关数采单元故障，并请相关专业维护人员检查处理。 遥信故障1 故障现象：某监控单元所有遥信均不正确。处理方法： 1、检查遥信电源是否良好，遥信电源空开是否跳闸； 2、检查该监控单元的通信是否良好； 3、该监控单元地址以及相关操作板上地址跳线是否正确。 4、检查该监控单元遥信滤波时间等相关参数设置是否正确。 遥信故障2故障现象：某开关断路器位置信号不正确。处理方法： 1、如监控系统显示开关空心白色，则表明此开关主副遥信均未接通，借助万用表重点检查控制电源是否良好、控制回路是否断线、断路器辅助接点是否到位等。 2、如监控系统显示
11、开关实心白色，则表明此开关主副遥信均为接通状态，借助万用表检查断路器辅助接点是否粘连或控制回路是否存在迂回。在排除外回路问题的可能性后，如确定为监控系统遥信开入部分的故障，则更换相关开关操作板，注意更换时应保证地址跳线的正确性，更换后重新正确设置遥信滤波等参数。 遥信故障3故障现象：全站遥信变位频繁，无SOE信息。 处理方法：出现此故障现象，最根本的原因在于全遥信报文不断出错，其较大的可能性是： 1、监控组网内存在有两个以上地址相同的单元，请检查所有监控单元地址设置是否均正确； 2、总控单元内部的参数发生了丢失，参数混乱。在检查总控单元主板上的DALLAS芯片连接可靠不松动后，用笔记本电脑将总
12、控单元的机箱类型根据现场实际重新正确配置后即可恢复正常。 遥信故障4 故障现象：遥信变位频繁，且伴随有SOE信息。 处理方法：有SOE信息，表明遥信确实存在变位，应检查相关遥信接点是否确实频繁动作，或遥信接线接触不可靠。 遥信故障5 故障现象：某遥信点与实际位置信号状态刚好相反。 处理方法：请检查数据库中是否该进行取反而未取反，或不该取反而误将其取反。 控端通信故障 故障现象： 控制中心与总控单元通信故障。处理方法：检查控制中心监控机至总控单元之间的通信：1、检查通道加工设备（光端机、载波机、无线扩频机等设备）工作是否正常。（如异常可对设备进行复位或关闭电源重启）；2、检查总控单元工作是否正常
