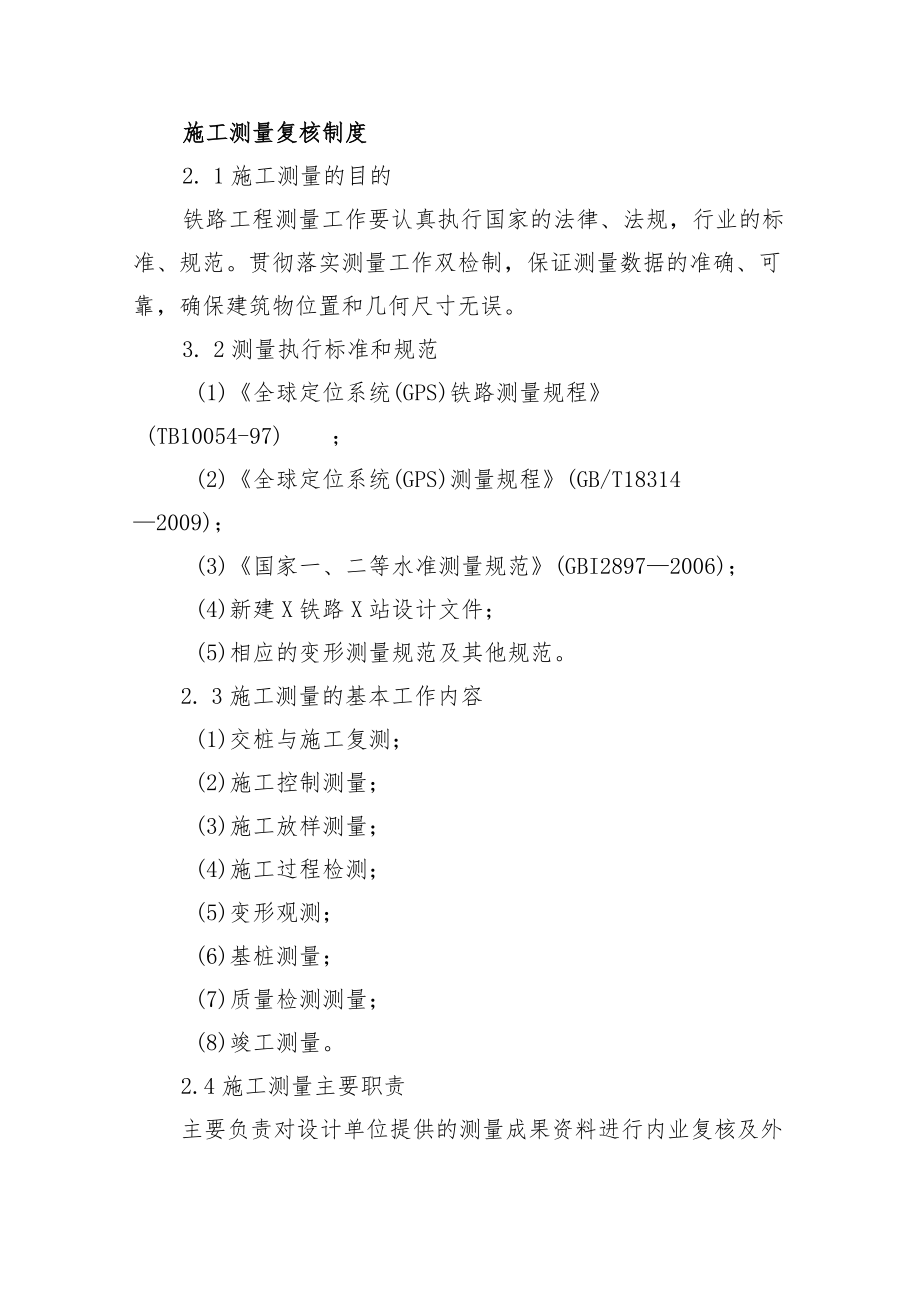

1、施工测量复核制度2. 1施工测量的目的铁路工程测量工作要认真执行国家的法律、法规，行业的标准、规范。贯彻落实测量工作双检制，保证测量数据的准确、可靠，确保建筑物位置和几何尺寸无误。3. 2测量执行标准和规范(1)全球定位系统(GPS)铁路测量规程(TB10054-97)；(2)全球定位系统(GPS)测量规程(GB/T183142009)；(3)国家一、二等水准测量规范(GBI28972006)；(4)新建X铁路X站设计文件；(5)相应的变形测量规范及其他规范。2. 3施工测量的基本工作内容(1)交桩与施工复测；(2)施工控制测量；(3)施工放样测量；(4)施工过程检测；(5)变形观测；(6)基

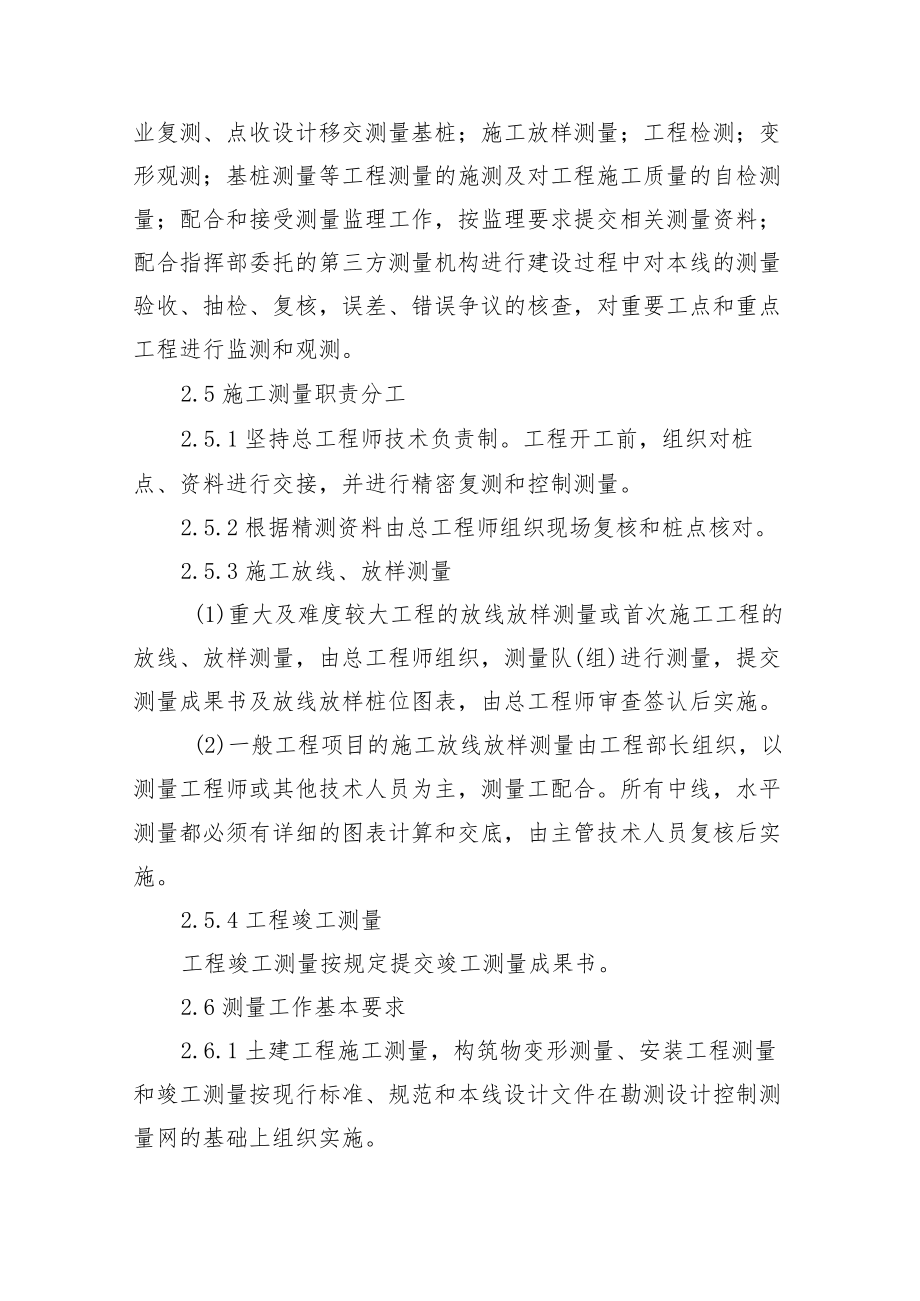

2、桩测量；(7)质量检测测量；(8)竣工测量。2.4施工测量主要职责主要负责对设计单位提供的测量成果资料进行内业复核及外业复测、点收设计移交测量基桩；施工放样测量；工程检测；变形观测；基桩测量等工程测量的施测及对工程施工质量的自检测量；配合和接受测量监理工作，按监理要求提交相关测量资料；配合指挥部委托的第三方测量机构进行建设过程中对本线的测量验收、抽检、复核，误差、错误争议的核查，对重要工点和重点工程进行监测和观测。2.5施工测量职责分工2.5.1坚持总工程师技术负责制。工程开工前，组织对桩点、资料进行交接，并进行精密复测和控制测量。2.5.2根据精测资料由总工程师组织现场复核和桩点核对。2.5

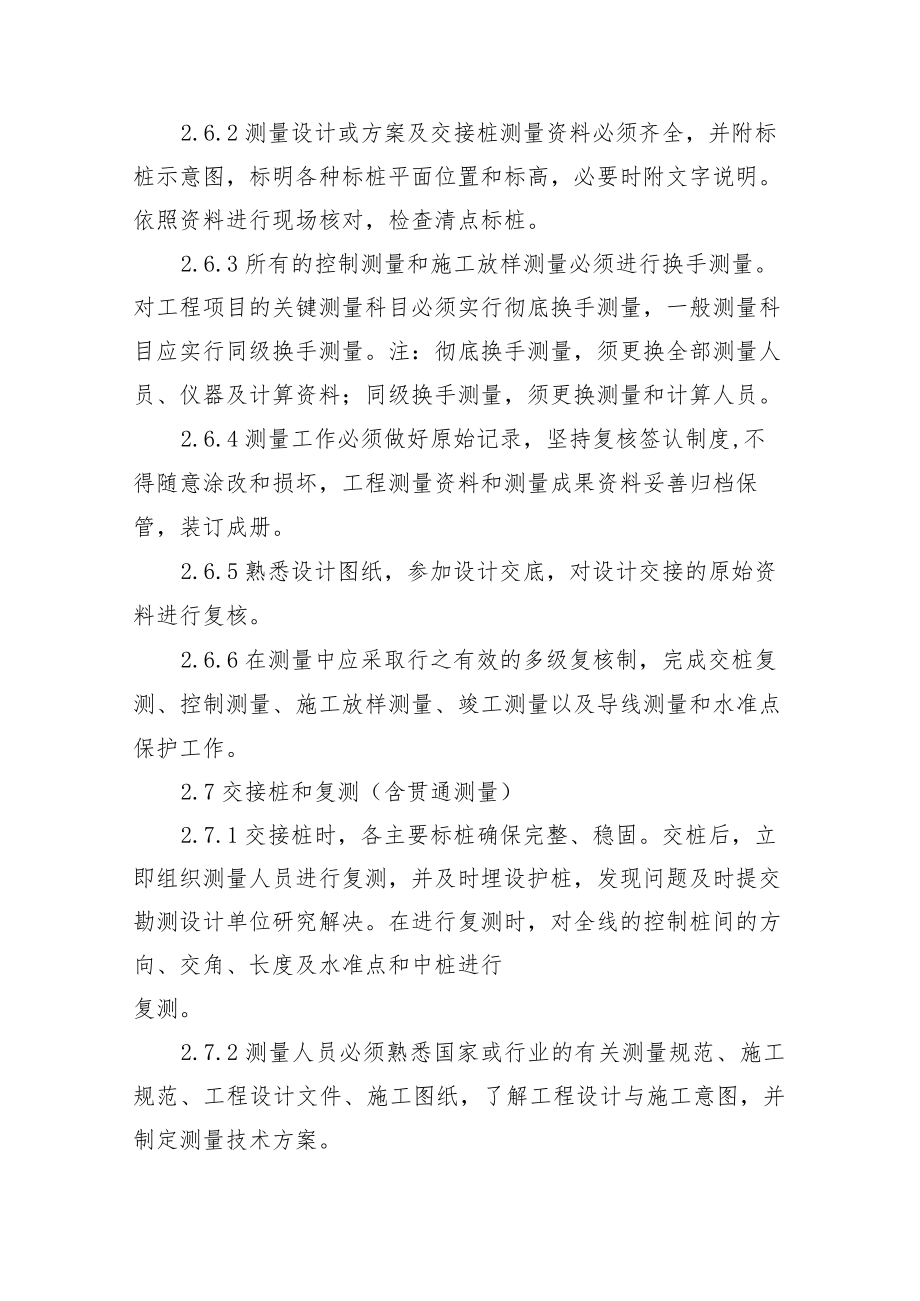

3、.3施工放线、放样测量(1)重大及难度较大工程的放线放样测量或首次施工工程的放线、放样测量，由总工程师组织，测量队(组)进行测量，提交测量成果书及放线放样桩位图表，由总工程师审查签认后实施。(2)一般工程项目的施工放线放样测量由工程部长组织，以测量工程师或其他技术人员为主，测量工配合。所有中线，水平测量都必须有详细的图表计算和交底，由主管技术人员复核后实施。2.5.4工程竣工测量工程竣工测量按规定提交竣工测量成果书。2.6测量工作基本要求2.6.1土建工程施工测量，构筑物变形测量、安装工程测量和竣工测量按现行标准、规范和本线设计文件在勘测设计控制测量网的基础上组织实施。2.6.2测量设计或方案
4、及交接桩测量资料必须齐全，并附标桩示意图，标明各种标桩平面位置和标高，必要时附文字说明。依照资料进行现场核对，检查清点标桩。2.6.3所有的控制测量和施工放样测量必须进行换手测量。对工程项目的关键测量科目必须实行彻底换手测量，一般测量科目应实行同级换手测量。注：彻底换手测量，须更换全部测量人员、仪器及计算资料；同级换手测量，须更换测量和计算人员。2.6.4测量工作必须做好原始记录，坚持复核签认制度,不得随意涂改和损坏，工程测量资料和测量成果资料妥善归档保管，装订成册。2.6.5熟悉设计图纸，参加设计交底，对设计交接的原始资料进行复核。2.6.6在测量中应采取行之有效的多级复核制，完成交桩复测、
5、控制测量、施工放样测量、竣工测量以及导线测量和水准点保护工作。2.7交接桩和复测（含贯通测量）2.7.1交接桩时，各主要标桩确保完整、稳固。交桩后，立即组织测量人员进行复测，并及时埋设护桩，发现问题及时提交勘测设计单位研究解决。在进行复测时，对全线的控制桩间的方向、交角、长度及水准点和中桩进行复测。2.7.2测量人员必须熟悉国家或行业的有关测量规范、施工规范、工程设计文件、施工图纸，了解工程设计与施工意图，并制定测量技术方案。2.7.3为确保测量工作顺利进行和方便施工，测量人员必须对标桩和护桩妥善保护。所有测量标桩未经工程技术负责人同意，不得毁弃。2.8施工控制测量2.8.1所有的控制测量均应
6、在监理工程师在场的情况下进行。2.8.2按照有关标准、规范的规定建立满足施工需要的平面和高程控制网。2.9施工放样2.9.1桥涵及附属工程等工程施工前均应按设计图进行施工放线，测量精度需符合标准、规范规定要求。2.9.2对于大型和重点工程建筑物和设计文件中要求进行变形测量的工程，在工程开始时各分部要按设计要求进行变形测量。其质量控制要点如下：(1)要确保基准点、工作基点、变形观测点的位置和精度。每个工程至少要设置3个稳固可靠的观测基准点，工作基点要选在比较稳定的位置，变形观测点应选在变形体上能反映变形特征的位置。(2)变形测量的观测周期，根据建筑物、构筑物的特征、变形速率、观测精度要求和工程条
7、件综合考虑。2. 10桥涵工程测量(1)完成特大桥、大桥，重点是连续梁及斜拉桥施工控制测量，报驻地监理复测确认合格后，方可进行各分项工程施工。(2)每分项工程的位置、结构尺寸、高程均是施工测量的控制重点，按要求进行测量，经驻地监理复测确认合格方可进行混凝土浇注施工。(3)灌注桩、桥梁基础均为隐蔽工程，对施工放线、成品检测的测量工作完成后，经驻地监理复测确认合格后方可对隐蔽工程进行隐蔽。(4)处于地质不良地段(如采空区、地表沉陷区，岩溶地区等)的桥梁，应进行工后沉降观测，并对沉降进行分析，绘制沉降曲线图。(5)单位工程完成后，按要求进行测量，并经驻地监理复测确认。2. 11附属工程、通信及电力沟槽等工程测量(1)按设计要求完成测量工作，报驻地监理复测确认合格后方可进行施工。(2)工程完成后，进行测量，报驻地监理复测确认合格后，方可进行下道工程施工。2. 12竣工测量2.1. .1工程竣工后，应进行水准基点高程测量、线路高程测量和横断面测量，并贯通全线的里程和高程。按新建铁路工程测量规范要求完成测量工作，报监理批准。2.12. 2线路中线竣工测量的加桩设置，应满足编制竣工文件的需要。2.13. 3竣工测量是对工程进行全面的测量，以检验其平面位置、高程位置及外形尺寸与设计相符的程度，其结果将成为竣工验收的一个依据。2.12.4竣工测量资料是工程验交内容的一部分，是维修养护的测量依据。
