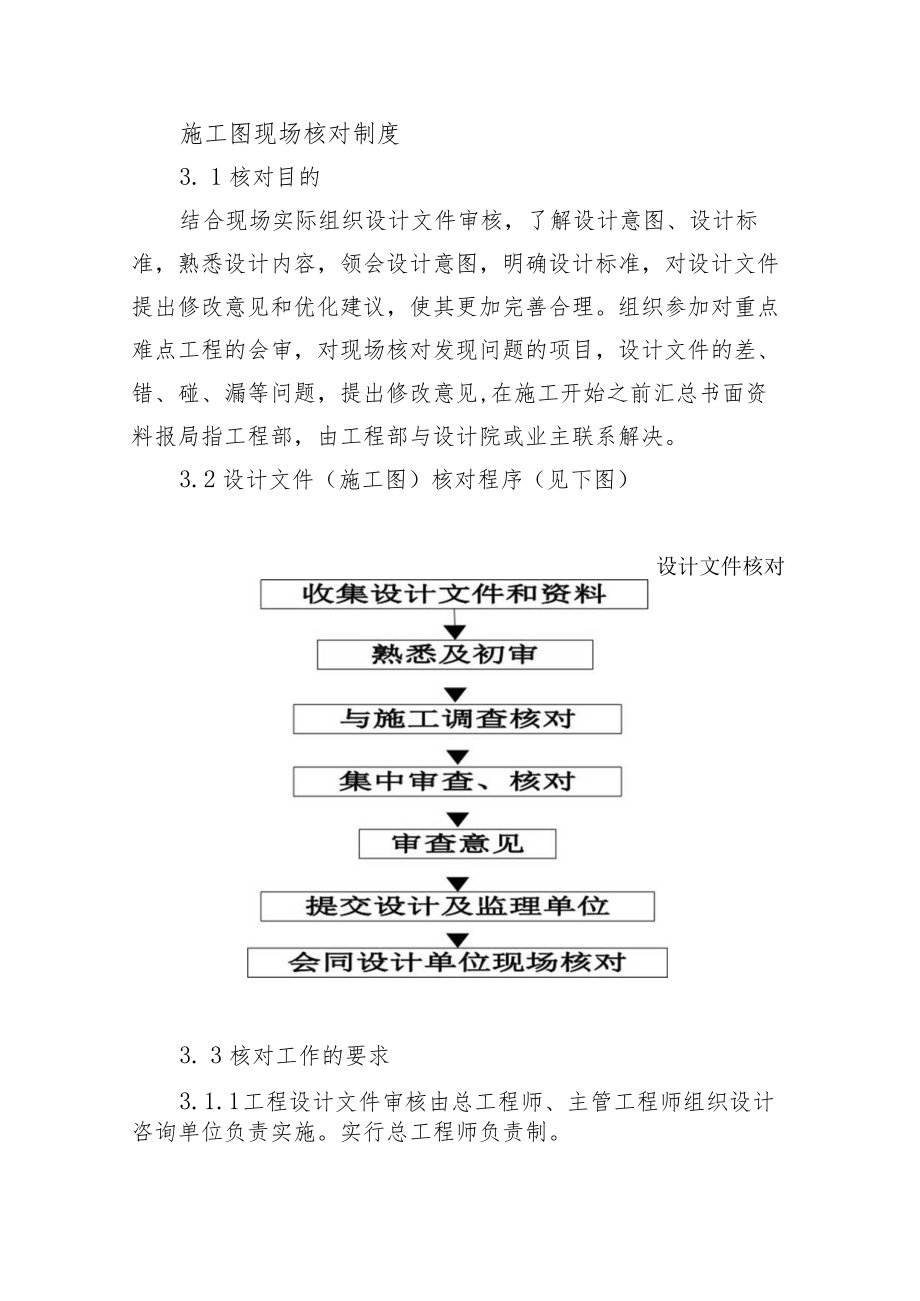

1、施工图现场核对制度3. 1核对目的结合现场实际组织设计文件审核，了解设计意图、设计标准，熟悉设计内容，领会设计意图，明确设计标准，对设计文件提出修改意见和优化建议，使其更加完善合理。组织参加对重点难点工程的会审，对现场核对发现问题的项目，设计文件的差、错、碰、漏等问题，提出修改意见,在施工开始之前汇总书面资料报局指工程部，由工程部与设计院或业主联系解决。3.2设计文件（施工图）核对程序（见下图）设计文件核对3. 3核对工作的要求3.1.1 工程设计文件审核由总工程师、主管工程师组织设计咨询单位负责实施。实行总工程师负责制。3.1.2 对于重点工程或高、新、难工程，由局指工程部组织会审。3.1.

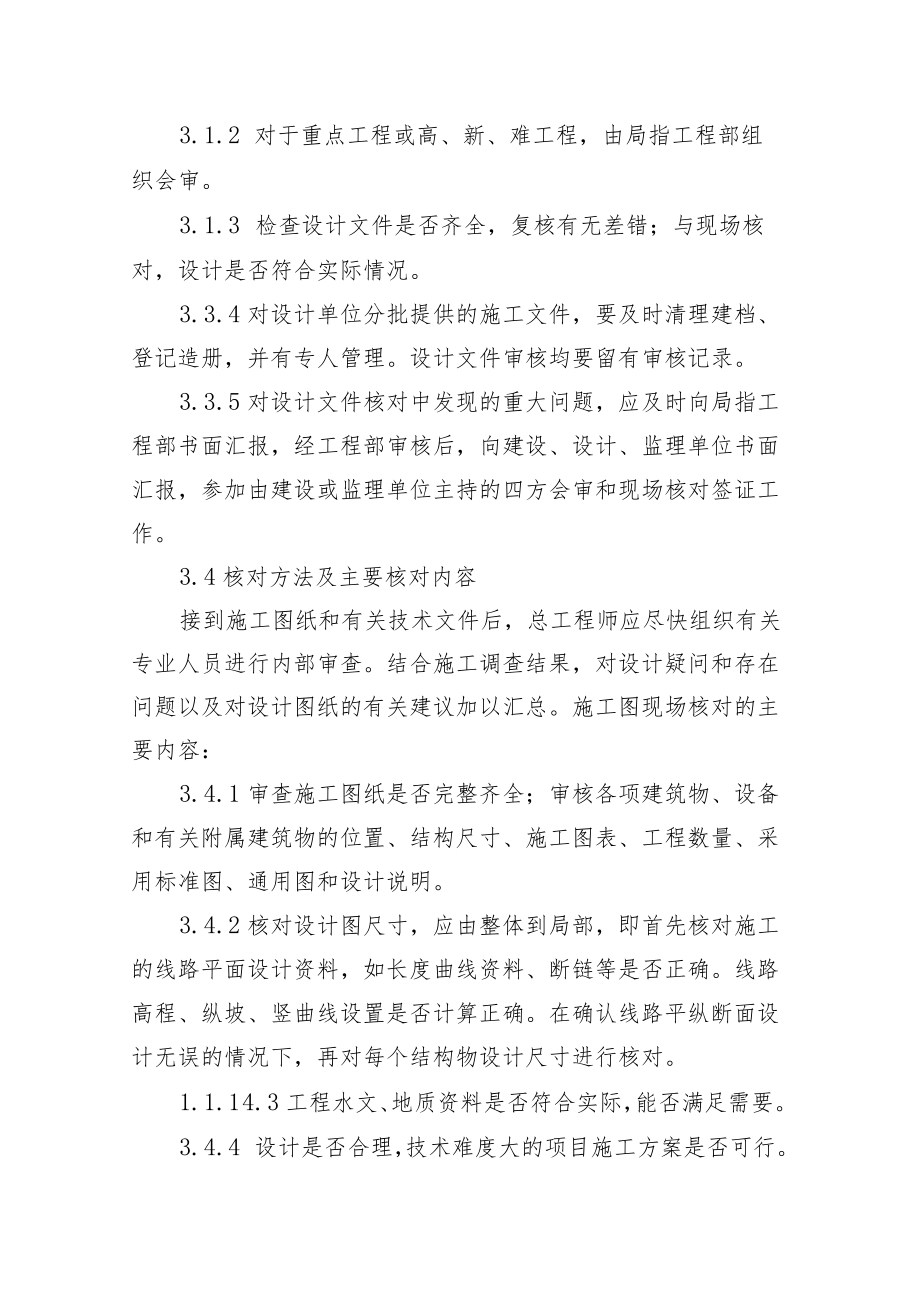

2、3 检查设计文件是否齐全，复核有无差错；与现场核对，设计是否符合实际情况。3.3.4对设计单位分批提供的施工文件，要及时清理建档、登记造册，并有专人管理。设计文件审核均要留有审核记录。3.3.5对设计文件核对中发现的重大问题，应及时向局指工程部书面汇报，经工程部审核后，向建设、设计、监理单位书面汇报，参加由建设或监理单位主持的四方会审和现场核对签证工作。3.4核对方法及主要核对内容接到施工图纸和有关技术文件后，总工程师应尽快组织有关专业人员进行内部审查。结合施工调查结果，对设计疑问和存在问题以及对设计图纸的有关建议加以汇总。施工图现场核对的主要内容：3.4.1审查施工图纸是否完整齐全；审核各项
3、建筑物、设备和有关附属建筑物的位置、结构尺寸、施工图表、工程数量、采用标准图、通用图和设计说明。3.4.2核对设计图尺寸，应由整体到局部，即首先核对施工的线路平面设计资料，如长度曲线资料、断链等是否正确。线路高程、纵坡、竖曲线设置是否计算正确。在确认线路平纵断面设计无误的情况下，再对每个结构物设计尺寸进行核对。1.1.1 4.3工程水文、地质资料是否符合实际，能否满足需要。3.4.4 设计是否合理，技术难度大的项目施工方案是否可行。3.4.5 重点工程项目、工点设计方案、施工组织方案和主要施工技术措施是否合理。3.4.6 审查主要材料、设备等数量、规格、选型是否已经明确，数量是否准确；3.4.7 工程概（预）算是否合理。3.4.8 8设计中有关协议是否齐全合理。
