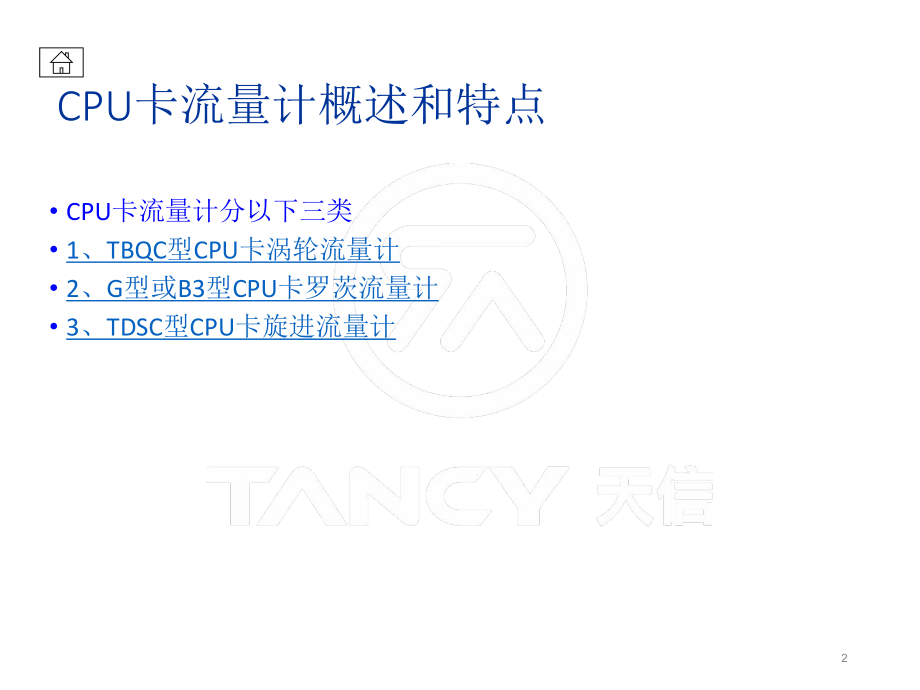

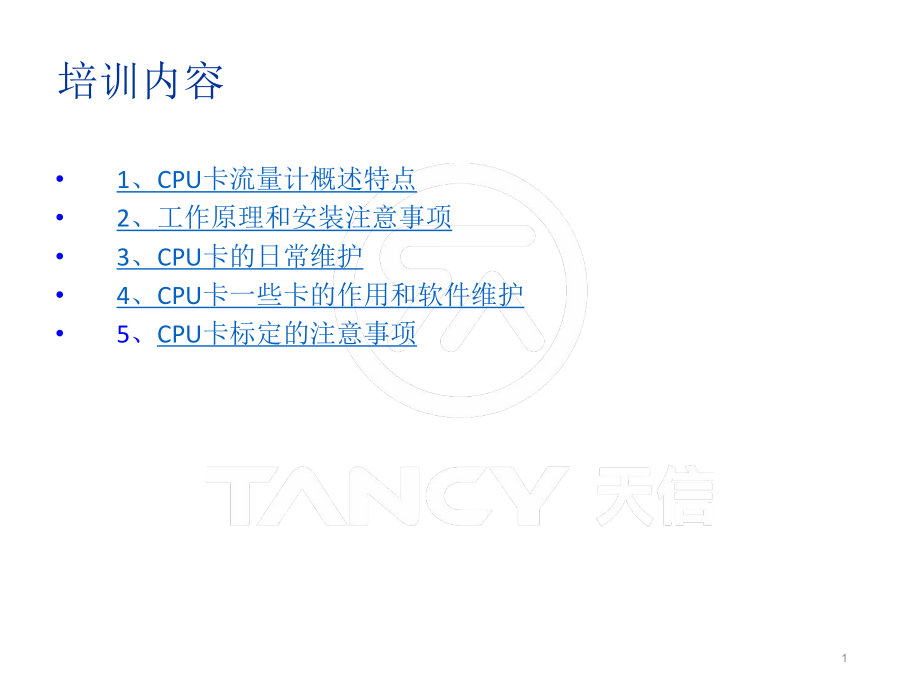

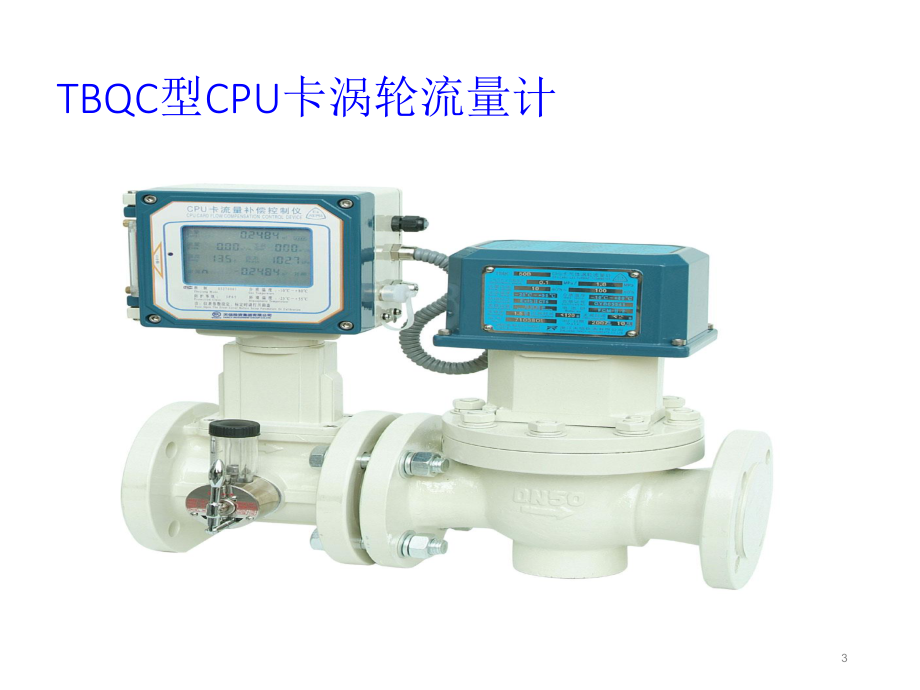

1、培训内容1、CPU卡流量计概述特点 2、工作原理和安装注意事项3、CPU卡的日常维护4、CPU卡一些卡的作用和软件维护 5、CPU卡标定的注意事项1CPU卡流量计概述和特点 CPU卡流量计分以下三类 1、TBQC型CPU卡涡轮流量计 2、G型或B3型CPU卡罗茨流量计 3、TDSC型CPU卡旋进流量计2TBQC型CPU卡涡轮流量计3G型或B3型CPU卡罗茨流量计4TDSC型CPU卡旋进流量计5CPUCPU卡工业气体流量计卡工业气体流量计概述：概述：CPU卡工业气体流量计是集计量基表、CPU卡流量补偿控制仪和阀门于一体的计量装置，既能对气体流量进行计量并转化到标准状态下的流量和总量，又能以CPU
2、卡为媒介，对气体耗量实行“先购气，后用气”的新型贸易结算管理方式，实现预付费功能的新型流量计。它综合了计算机软硬技术、网络通信技术、智能卡技术、流量计生产制造、密钥保密安全技术等多个技术领域，是城市燃气理想的预付费大口径流量计量产品。6CPUCPU卡工业气体流量计卡工业气体流量计 特特 点点1： 集流量计量，CPU卡操作，流量补偿计算和控制于一体，结构紧凑，可靠性高，计算精确、控制快速及时。 成熟的计量基表：流量计采用我公司在产的且经市场多年运行验证的计量基表，性能稳定可靠，计量准确。 可靠的控制球阀：零压损结构设计；阀门通径与管道直径相等；开关阀动作可靠。 采用主一辅电池供电方式，微功耗电路
3、设计，内置电池可使用五年以上，也可外接电源长期供电，并保障阀门可靠地开/关。 LCD显示累积总量、瞬时流量、温度、压力、剩余气量、电池状态、阀门状态等，显示清晰直 观，读数方便。 采用EEPROM数据存贮技术，具备历史数据的存贮与查询功能。 采用CPU卡，并内嵌ESAM安全模块，对卡的每一步操作都需要安全认证，安全性高。 卡内可存储每次仪表的读卡信息，燃气公司在售气时可通过用户管理系统读取卡内所有信息，方便管理用户。 具备脉冲信号输出和RS485通信接口，方便上位机联网。 功能卡种类齐全，满足用户、表具信息管理、充值全部功能。 7CPUCPU卡工业气体流量计卡工业气体流量计 特点2 工作电源与
4、功耗 a.外电源：+24VDC15%，适用于脉冲输出、RS485等； +5VDC10%，仅适用于RS485。功耗，1W。 b.主电源：1组3.6V锂电池（ER34615），可连续使用五年以上。 c.备用电源：1组7.2V锂电池（2节ER18505M串联），正常情况可连续使用五年以上。 脉冲输出方式 工况脉冲信号，光电隔离放大输出，高电平20V，低电平1V。 RS485通信（采用光电隔离RS485通信模块），可直接与上位机或二次仪表联网，远传显示当前数据和历史记录。 报警 a.流量计剩余气量小于设置的报警量或电池欠压时，报警量或电池符号闪烁。 b.报警电路为开集电极（OC）方式输出。 实时数据存
5、贮功能. 流量计为了适应数据管理方面的需要，增加了实时数据存贮功能，记录中有最多2个月的小时候记录在案、最多6个月的日记录和最多2年的月记录数据，可以通过采集卡和通信读起数据。8工作原理和安装注意事项 TBQC型流量计工作原理和安装注意事项 G型或B3流量计工作原理和安装注意事项9TBQC 型流量计结构 结构10TBQC型涡轮流量计工作原理 当气流进入流量计时，首先经过独立机芯的前导流体并加速，在流体的作用下，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在涡轮克服阻力和摩擦力矩后开始转动。当诸力矩达到平衡时，转速稳定，涡轮转动角度速度与流量成线性关系。通过旋转的发讯盘上的磁体周期性
6、地改变传感器磁阻，从而在传感器两端感应出电信号，该脉冲信号与压力传感器、温度传感器检测到的压力、温度信号同时输给CPU卡流量计补偿控制仪进行处理，同时采用CPU卡作为传输介质，将用户购得的气量输入其中，CPU卡流量补偿控制仪根据输入的信号和购气量以及原来所剩余量进行计算处理，得到介质的温度、压力、标准体积流量、总量和余量值，并根据余量值，并根据余量值控制阀门开关而实现供气的控制，从而实现预付费。11TBQC型流量计安装注意事项121 为了便于维修，不影响流体的正常输送，必须安装旁通管道,见图7。2 对于TBQC型，应保证前直管段2DN，后直管段1DN，罗茨流量计无前后直 管段的要求。3 TBQ
7、C型流量计只能水平安装，而CPU卡罗茨流量计可水平或垂直两种安装方法方法，垂直安装方法见图8。4 安装时，在流量计上游必须配置过滤器，以改善介质的纯净度。5 流量计水平安装时，建议在流量计后安装钢制伸缩器(补偿器)，伸缩器必须符合管道设计的公称通径和公称压力的要求。(伸缩器是作为管道应力的补偿及方便流量计的安装与拆卸)6 流量计在室外使用时，建议加配防护罩，以免雨水浸入和烈日曝晒而影响流量计使用寿命。7 流量计周围不能有强的外磁场干扰及强烈的机械振动。8流量计须可靠接地，但不得与强电系统地线共用，系统接线方法请见FCC型流量补偿控制仪样本。9 防爆产品安装要求请见PX相应说明。TBQC型流量计
8、安装注意事项13CPU卡罗茨流量计结构14G型罗茨流量计工作原理 G型气体罗茨流量计是我公司选用技术水平世界领先的美国德莱赛公司生产的流量检测部件(罗茨表部件)进行组装、配套而成的高精度、高可靠、宽范围度的气体检测或计量仪表，广泛应用于工业检测与控制城市燃气检测或计量等领域。能满足用户对高精度、高可靠的检测或计量要求。它是容积式流量计，由两个8字形转子和一个坚固的流量检测室组成，当被测气体进入入口端，推动转子旋转，每转动一周就有定体积流量从出口排出，这就是旋转定排量工作原理。转子转动经磁耦合器传递输出转动频率，实现流量检测或计量的目的。同时，多种不同的结构形式，可满足不同的用户要求。该产品广泛
9、应用于天然气、城市煤气等各种燃气的计量，能满足用户对高精度、高可靠的计量要求。 工作原理图 本产品按美国国家标准ANSI/ASC-B109.3和浙江天信仪表有限公司企业标准Q/ZTX 13制造生产。 配置FCM-I型流量补偿仪的流量计为本安防爆型式，经国家级仪器仪表防爆安全监督检验站（NEPSI）检定认可，符合国家标准GB3836.1-2000、GB3836.4-2000的有关规定。本安防爆等级为ExiaCT4。15罗茨流量计安装注意事项 1 流量计的安装有两种方法，即水平安装和垂直安装（建议采用垂直安装）, 典型安装方法见图6和图7。 2 当流量计垂直安装时，介质进口端需在上方，气流由上向下
10、流动，这样安装使得转子对脏物具有自清洁能力. 3 当流量计水平安装时，流量计进出口端轴线不得低于管道轴线，以免介质中的脏污杂质滞留于流量计的计量室内，影响正常转速。 4 安装时，在流量计上游必须配置过滤器，以改善介质的纯净度。（过滤器由我公司配套出厂） 5 流量计水平安装时，建议在流量计后安装钢制伸缩器(补偿器)，伸缩器必须符合管道设计的公称通径和公称压力的要求。(伸缩器是作为管道应力的补偿及方便流量计的安装与拆卸) 6 流量计在室外使用时，建议加配防护罩，以免雨水浸入和烈日曝晒而影响流量计使用寿命。 7 流量计周围不能有强的外磁场干扰及强烈的机械振动。 8 对于带FCM-I、型流量补偿仪的流
11、量计，须可靠接地，但不得与强电系统地线共用，系统接线方法与防爆产品安装要求请见补偿仪样本。16罗茨流量计安装注意事项 CPU卡罗次流量计垂直安装图 17流量计日常维修 1、流量计故障分析流量计故障分析 2、故障判断步骤故障判断步骤 3、流量异常类型及主要原因流量异常类型及主要原因 4、对流量计加油对流量计加油 5、CPU卡流量计读数和错误代码及提示代码卡流量计读数和错误代码及提示代码1819一、流量计故障分析一、流量计故障分析流量计故障流量计故障机械故障机械故障使用不当使用不当人为因数人为因数电子故障电子故障过压损坏绝缘不良接线不良接线错误安装不符压力通道堵塞MAX485器件损坏参数主板温压检
12、测参数变动损坏传感器前置损坏探头损坏绝缘不良杂质接线未按时加油轴承损坏冻结选型不妥传感器组件传感器组件通讯协议通讯序号改动参数卡卡死死通讯通讯脉冲输出脉冲输出接线输出方式温、压异常温、压异常死机死机工作电流大复位电路压压力力传传感感器器流流量量传传感感器器温温度度传传感感器器性能不良负载不符二、故障判断步骤20 问问（故障情况、了解工艺流程） 看看（仪表当前工作状态：瞬时量、压力、温度等） 算算（工况流量与标况流量是否相符）、大致的流量对应频率 核对核对（根据参数表核对厂家设定参数）测测（整机工作电流、前置供电电压、工作电流、流量信号频率、传 感器性能等） 判断故障、更换器件判断故障、更换器件
13、 听听（仪表叶轮、腰轮运行声音、气流流动状况）三、流量异常类型及主要原因21流量异常流量异常瞬瞬时时量量为为0流流量量不不稳稳流流量量偏偏大大流流量量偏偏小小小信号被切除前置组件故障气流本身不稳压力波动大压力偏高温度偏低仪表系数认为变小前置自激接地不良前置组件故障无无流流量量走走字字前置多脉冲压力偏低温度偏高仪表系数认为变大前置丢脉冲前置灵敏度高腰轮叶轮摆动流量低于下限涡轮流量计加油22注油处23TBQC涡轮流量计加油 流量计安装后使用前必须加油，第一次加油按油泵次数按：DN25DN50按10次；DN80DN200按25次；DN250DN300按35次； 建议加润滑油周期：气体中含较少的水分和
14、灰尘的，每个月；含较多的水分和灰尘的，每周。24罗茨流量计如何加油？罗茨流量计如何加油？1、用英制内六角扳手旋开端盖处螺塞；、用英制内六角扳手旋开端盖处螺塞； 2、内六角从孔中对准插入到紧固齿轮、内六角从孔中对准插入到紧固齿轮的内角螺丝端部；的内角螺丝端部；3、顺时针转动扳手应无卡转现象、顺时针转动扳手应无卡转现象 注油注油孔孔注油注油孔孔视油镜视油镜视油视油镜镜一、仪表垂一、仪表垂直安装直安装25B3罗茨流量计加油 加油：在安装后使用前，加入罗茨专用润滑油，至油位视镜的中心刻线（注意不能多加油注意不能多加油） 使用中若润滑油发黑或油位高于油视镜中心线，则说明润滑油变质或有杂质，需更换新润滑油
15、。 若油位低于油视镜中心线3mm，需补充加油至油视镜中心线。一般加油周期为35年。26油视镜附图油视镜位置27五、CPU卡流量计工作状态显示28CPU卡读数 按键显示，显示两分钟自动取消。 总量、标况、工况、温度、压力。 余量、已购量、报警量、电量不足、关阀、开阀。 注意：如果余量后面有n表示没有开户，当CPU卡对表进行充气会显示下面显示“已购量”，余量后面显示购量的总量，出现“报警量”用户才能对流量计进行充气，或者会提示ERR-02，提示“电量不足”表示副电池电压低于6.8V，若40小时后未换新电池，阀门将关闭，主电池符号“闪烁”，若40小时后未换电池，阀门将关闭。29 FCCFCC型流量补
16、偿控制仪型流量补偿控制仪30CPU卡插卡操作 1.插卡方法：如下图，插卡方向，有触点的一面与流量计显示屏同侧。 2.插卡方法：如下图，插卡方向，有触点的一面与流量计显示屏反侧。 3.插卡操作完成后提示，插卡后，视卡功能的操作复杂性，各种卡操作时间不同。需等待声音“嘀”或红灯不显示，表示操作完成，方可拔发卡。31 4.插卡过程流量计显示说明（显示屏如下图） 待开户状态：“余量”后跟字符“n”表示。 运行状态 ：“余量后无“n”字符。 充值操作完成后，先在余量上显示购量，同时“已购量”显示，然后显示器余量值为原余量值与购气量的和。 采集卡操作完成后，显示屏先分行显示12位“用户号”，6秒切换显示屏，上行显示10位“累计购气量”，第二行左显示2位“表工作状态”，第二右显示2位“用气类型”，第三行左显示“密钥版本号”，第三行右显示“密钥索引号”，第四行显示10位“累计用气量”。 “开阀”、“关阀”显示表示阀门的开/关状态。 错误信息、提示信息显示在余量梯形，显示时2秒。错误代码32常见错误代码 Err-01表示不是本系统卡，以下如几种情况 1、不是本系统卡。 2、卡方向插错。 3、流量计读卡系
