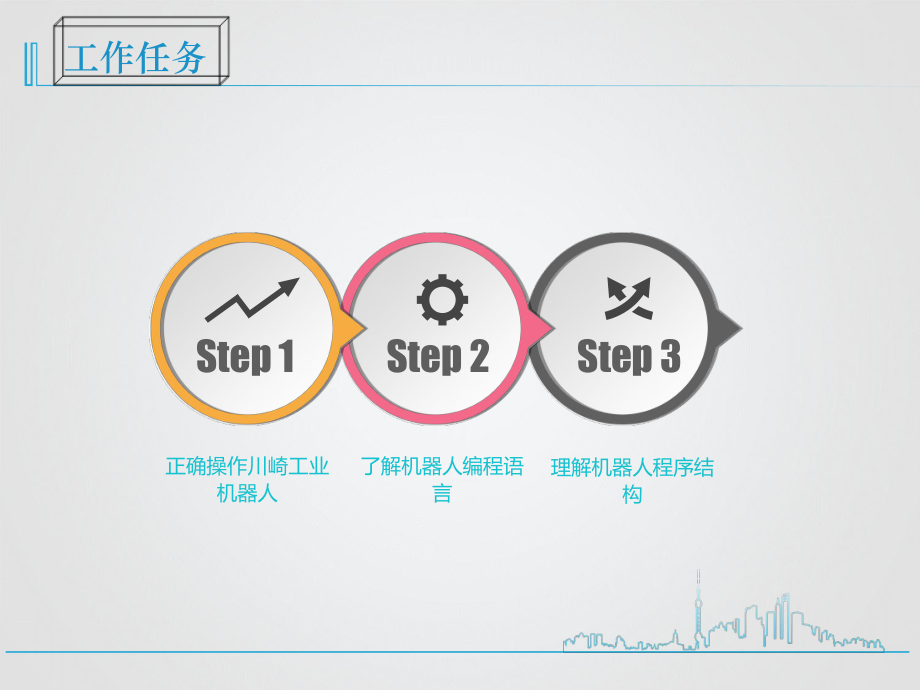

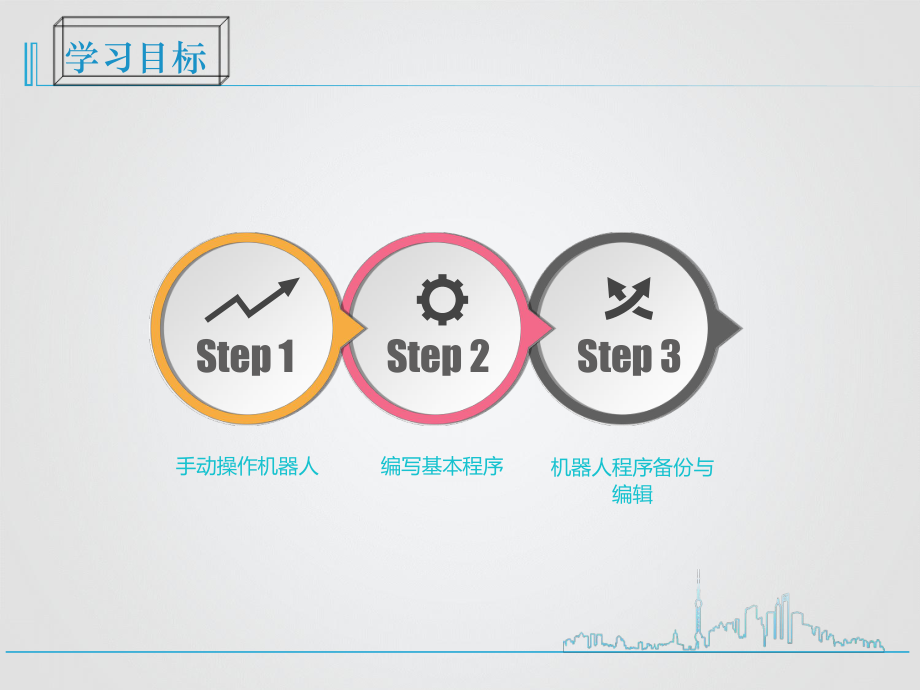

1、川崎机器人程序编辑与运行手动操作机器人编写基本程序机器人程序备份与编辑Step 1Step 2Step 3学习目标正确操作川崎工业机器人了解机器人编程语言理解机器人程序结构Step 1Step 2Step 3工作任务学生在了解机器人系统的基础上，通过训练能自主完成机器人一些基本的操作。任务分析 一.示教器介绍 1.TP的作用: （1）点动机器人 （2）编写机器人程序 （3）试运行程序 （4）生产运行 （5）查阅机器人的状态（I/O设置，位置，焊接电流） 2.TP正反面各区域作用（如图3-1-4所示）相关知识图3-1-4 示教器TP示意图相关知识 3.TP背面DEADMAN开关 （1）DEADM

2、AN开关：当TP为示教模式时，只有（DEADMAN）开关被按到合适位置时，机 器人马达才能上电，一旦放松或按紧，机器人马达立即掉电。左右两个按下一个即有效。相关知识 4.彩色TP操作键说明 （1）彩色TP操作键如图3-1-5所示，按键功能及说明如表3-1-1所示。 图3-1-5 彩色TP操作面板相关知识 表3-1-1 彩色TP操作按键功能及说明 相关知识相关知识相关知识相关知识相关知识相关知识相关知识相关知识相关知识相关知识 5. 坐标介绍 通过 选择合适的坐标： （1）JOINT（关节坐标），BASE（基础坐标），TOOL（工具坐标） JOINT：J1，J2，J3，J4，J5，J6 BASE

3、： X，Y，Z，O，A， TOOL： 坐标TCP是做在工具上需要用户自定义， 默认TCP为本机法兰面。 相关知识 6. 观察位置状态 显示屏幕以关节角度或直角坐标系值显示位置信息，随着机器人的运动，屏幕上的位置 信息 不断地动态更新。屏幕上的位置信息只是用来显示的，不能修改。 （1）按下 键，切换到JOINT（关节坐标）屏幕会显示如下图相关知识 （2）按下 切换到BASE（基础坐标）屏幕会显示如下图相关知识 二.机器人资料的备份 1.依次按键操作：菜单“MENU”- 辅助功能“Aux Function”(如下画面) 相关知识 2.保存/加载“Save/Load”-选择 保存“Save”-保存数

4、据“SaveData” 相关知识 3.选择程序“Program”-程序选择“PRG SEL” 相关知识 4.点击1#程序选项进入程序列表，选择需要保存的程序 第1项中自动出现刚才选择的程序名25项可以分别保存另外需要备份的程序，每次最多保存5个文件相关知识在程序列表中点击选择需要保存的程序相关知识 5.页面自动返回至上一级页面，按回车“ENTER”确认 相关知识 6.系统返回至保存/加载“Save/Load”页面，在文件名“File Name”项目中写入需 要保存的文件名，文件地址“Place of File”为“USB￥”保存至U盘 填写文件名时在屏幕上自动弹出软键盘，键入程序名，例如”p1

5、0.pg”，用软键盘的”Enter”键确认。相关知识 7.最后点击保存“SAVE”-是否保存，选择“是”，完成程序备份 相关知识 8.此时系统开始进行备份，备份完成后返回到备份画面 相关知识 三.创建程序 1.点击屏幕中Program Comment选项，在CALL PROGRAM项中写入需要创建的程 序名 点击进入，在出现的CALL PROGRAM选项输入程序名，例如“123”相关知识 2.按回车“ENTER”键确认，进入编辑界面。 相关知识四.选择程序 1.点击屏幕中Program Comment选项，在EDIT标签中点击选择Directory 相关知识 2.在出现的程序列表页面中，以光标

6、键上下移动选择需要选择的程序 相关知识 3.按回车“ENTER”键进入编辑界面 相关知识 五.删除程序 1.点击屏幕中Program Comment选项，在EDIT标签中点击选择Delete 相关知识 2.移动光标选中要删除的程序名 相关知识 3.按ENTER键，出现Are you sure？画面 4.点击“YES”，即可删除所选程序 相关知识 六.复制程序 1.点击屏幕中Program Comment选项，在EDIT标签中点击选择Copy 相关知识 2.移动光标选中要复制的程序名 相关知识 3.按ENTER键，出现Input copy program name画面，在屏幕出现的软键盘上输入

7、复制的程序名称，例如“P10.pg”，点击软键盘上的ENTER键，程序完成复制 相关知识 七.编辑指令 1.输入运动指令 1）选择程序进入编辑界面 2）将机器人控制柜及示教器打到示教状态相关知识 3）按“坐标”键选择合适的运动指令格式，按记录键“REC”确认坐标键记录键相关知识 4）编辑的内容显示在程序画面，当前指令表示机器人停止的当前位置相关知识 2.输入非运动指令 1）选择程序进入编辑界面 2）按面板上 键，进行指令切换，选择指令“AS Language Teach”相关知识 3）进入界面后点击“CHARACTER”指令进入相关知识 4）在出现的软键盘界面输入程序代码，按回车“ENTER”

8、确认用软键盘在空白行中输入程序代码相关知识 3.插入指令代码 1）选择程序进入编辑界面 2）移动光标到所要插入指令代码的前一步代码位置辅助键“A”与光标键一起按下操作可在程序代码上移动光标相关知识 3）重复操作上一章节“输入非运动指令”中2) 4)步骤，将所需要插入的程序代码填入空白行 中，点击软键盘“ENTER”。例如：插入“speed 100”相关知识 4）按下面板上的“ENTER”键，程序代码完成插入按下面板ENTER键后代码插入至光标所在的程序步骤之后。相关知识 4.删除指令行 1）选择程序进入编辑界面 2）移动光标到所要删除指令行的位置 3）按面板上辅助键“A”及删除键“DEL”，系

9、统确认是否确定删除？ 4）点击“是”完成指令删除相关知识 5.复制/粘贴指令 1）选择程序进入编辑界面 2）按面板上 键，进行指令切换，选择指令 程序编辑“Program Edit”，如下图 相关知识 3）在出现的程序列表页面中选择要编辑的程序，按ENTER键进入相关知识 4）移动光标到需要复制的代码步骤上，点击复制范围“Copy range”，如下图相关知识 5）移动光标选中所需要复制的行（可以是单行或是连续几行），被选中的代码步骤 会呈现黑底白色字体，选择步骤完毕后按面板上“ENTER”键完成代码步骤复制相关知识 6）移动光标到所需要粘贴的步骤处，点击屏幕上复制“Copy”键，被复制的代码

10、 就粘贴至该步骤前(插入式粘贴)相关知识 7）点击复制“Copy”键后完成粘贴的画面如下：刚才选择的被复制的步骤新粘贴进来的步骤相关知识 八.编辑指令 1.运动指令 运动类型： JMOVE：Joint LMOVE：Linear CMOVE：circular 1.ACCURACY 50 2.SPEED 100 3.JMOVE #P1位置标号精度单位值速度单位：%或mm/min程序行号相关知识 1）运动类型： JMOVE Joint 关节运动 工具在两个指定的点之间任意运动 Eg：1：JMOVE P1 2：JMOVE P2 LMOVE Linear 直线运动 工具在两个指定的点之间沿直线运动 Eg

11、：1：LMOVE P1 2：LMOVE P2 C Circular 圆弧运动 工具在三个指定的点之间沿圆弧运动 Eg：1：JMOVE P1 2：C1MOVE P2 3: C2MOVE P3相关知识 2）位置数据类型 P ：相对位置 Eg：LMOVE P1 #P ：绝对轴位置 Eg：LMOVE #P1 注：P相对位置在一个程序中只代表位置及坐标方向的一致性，机器人位于不同位 置、姿势时，运动到同一个相对位置有可能产生的各轴值不同；而绝对轴位 置则表示机器人运动目标点位置、坐标及机器人各轴目标值均须一致。相关知识 3）速度单位 根据设定值类型不同，对应单位也不同 speed 100： 100% (

12、%) speed 300mm/s： 300mm/s (mm/s) 4）精度单位值 当运动速度一定，机器人走两个终止语句的路线不一样，如下图： Accuracy 1Accuracy 50Accuracy 100定位精确 度最高根据数值大小不一样，走的路径也不一样相关知识 注意：奇异点，奇异点的是指机器人J4和J5轴同时接近0度位置下继续移动，此时机器人会报错。 当示教中产生该报警，可以使用JOINT（关节坐标）将J4和J5轴调开0度位置，按RESET 键即可消除报警。当写程序时产生该报警时，可以将运动指令的运动类型改为J，或者修 改机器人的位置姿态，以避开奇异点位置。相关知识 2.修改默认运动指

13、令格式 1）按控制面板上“I”键 ，选择位置示教功能，如下图 相关知识 2）按光标键“”或“”修改插补方式，如下图 插补指令变更顺序为：变量直接示教变量连续示教JMOVELMOVEC1MOVEC2MOVE 变量直接示教 相关知识 3）选择好插补指令后，按控制面板上“A”+光标键“”或“”选择需要修改的程序步骤， 按“A”+覆盖键“REC”完成修改，如下图 相关知识 3.修改位置点（又称示教点） 1）重复上一章节“修改默认运动指令格式”第1步骤，进入位置示教功能界面 2）按控制面板上“A”+光标键“”或“”选择需要修改的程序步骤 3）移动机器人到需要的位置处 4）按光标键“”将光标移到变量功能上

14、，按面板上键，在界面出现的软键盘上键入需要定 义的位置点名称，例如“#point”，按软键盘上回车键完成指令修改，如下图 5）按“A”+覆盖键“REC”完成修改相关知识 4.程序的启动准备 将机器人控制柜及示教器打到示教状态，如下图 相关知识 5.顺序单步执行 1）将光标移到程序第1步骤上，按面板上“A”键 + 屏幕上马达功能键“MOTOR”启动机器 人供电，如下图 相关知识 2）根据操作者熟练程度，按示教速度键修改机器人运动速度，如下图 机器人运动速度有15档，操作不熟者建议选择2或3相关知识 3）按面板上“连续”功能键，将检查运动方式设置到“单步检查”模式上，如下图 相关知识 4）按住示教

15、器背面握杆触发开关，同时按下面板上前进“GO”键，如下图 5）程序每次运行完一步运动指令步骤，机器人停止运行 相关知识 6.顺序单步执行 1）重复上一章节13步骤，将检查运动方式设置到“连续检查”模式上，如下图 2）按住示教器背面握杆触发开关，同时按住面板上前进“GO”键持续执行程序 3）机器人连续按照程序指令运动，直至程序运行完毕。 相关知识 7.逆序单步执行 1）重复本章第2节“顺序单步执行”操作中第13步骤 2）按住示教器背面握杆触发开关，同时按下面板上后退“BACK”键，如下图 3）机器人开始逆序执行一条指令。程序运行完，机器人停止运动。 注：握杆触发开关是个有效开关，不按住此开关，则

16、不能控制机器人轴运动。若握杆触发开关 完全按到底至其第三档位置或完全释放时，马达电源将被切断，机器人停止运动。相关知识 8.常用指令 1）各功能指令对应字母 M: 监控指令 P: 程序命令 F: 函数 O: 运算符 K: 其它关键字 2）功能指令表（表3-3-1）相关知识相关知识相关知识相关知识相关知识 一.点动控制机器人 1.按触屏上的 （手动速度）按键，该按键的数字增加，共5档可调。 超过5档会自动变为1档，以此类推。 2.按 按件，显示屏右上方的坐标系切换 3.点动控制机器人 1）按 按键，将坐标系定位JOINT（关节坐标） 2）按 键，调整速度为2 3）按 + ，使马达上电任务实施 4）左手或右手按下图握住DEADMAN开关，另一只手按运动键 点动机 器人任务实施 二.计划实操机器人程序备份 1.程序备份 按照所学知识将机器人里面所有程序备份 注意：备份时要注意步骤正确，要请老师现场指导学生进行备份，如步骤不对，误 按其它清除等会造成机器人程序尽失，不能工作。 2.计划实操机器人程序管理 1）按所学知识新建一个程序，程序名为“TEST001” 2）按所学知识选择“RSR1002
