1、定压补水装置的工作原理定压补水装置设备采用系统静压作为膨胀水箱内的设计初始压力水头，采用保证系统内热水不汽化的压力作为膨胀水箱内动行终端压力水头。初始运行时首先启动补水泵向系统及气压罐内的水室中充水，系统充满后多余的水被挤进胶囊内。因为水的不可压缩性，随着水量的不断增加，水室的体积也不断的扩大而压缩气室，罐内的压力也不断的升高。润田定压补水装置当压力达到设计压力时，通过压力控制器使补水泵关闭。当系统内的水受热膨胀使系统压力升高超过设计压力时，多余的水通过安全阀排至补水箱循环使用，当系统中的水由于泄露或温度下降而体积缩小，系统压力降低时，胶囊中的水被不断压入管网补充系统的压降损失，当系统压力至设

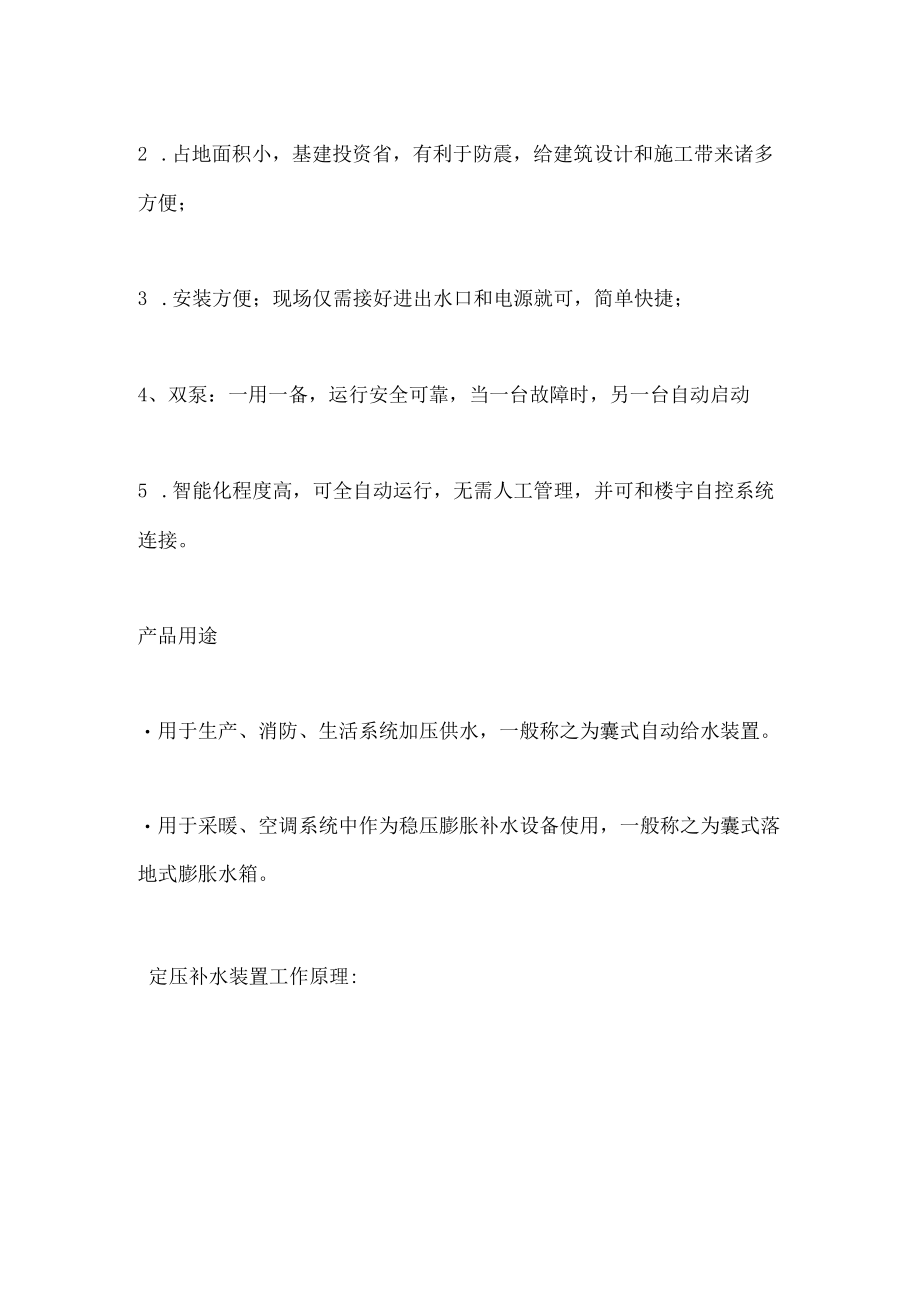

2、计允许的最低压力时，通过压力控制器使补水泵重新启动向管网及气压罐内补水，如此周而复始。特点:L结构紧凑，工艺先进，性能优越，自动化程度高;2 .占地面积小，基建投资省，有利于防震，给建筑设计和施工带来诸多方便；3 .安装方便；现场仅需接好进出水口和电源就可，简单快捷；4、双泵：一用一备，运行安全可靠，当一台故障时，另一台自动启动5 .智能化程度高，可全自动运行，无需人工管理，并可和楼宇自控系统连接。产品用途用于生产、消防、生活系统加压供水，一般称之为囊式自动给水装置。用于采暖、空调系统中作为稳压膨胀补水设备使用，一般称之为囊式落地式膨胀水箱。定压补水装置工作原理:定压补水装置设备采用系统静压作
3、为膨胀水箱内的设计初始压力水头，采用保证系统内热水不汽化的压力作为膨胀水箱内动行终端压力水头。初始运行时首先启动补水泵向系统及气压罐内的水室中充水，系统充满后多余的水被挤进胶囊内。因为水的不可压缩性，随着水量的不断增加，水室的体积也不断的扩大而压缩气室，罐内的压力也不断的升高。当压力达到设计压力时，通过压力控制器使补水泵关闭。当系统内的水受热膨胀使系统压力升高超过设计压力时，多余的水通过安全阀排至补水箱循环使用，当系统中的水由于泄露或温度下降而体积缩小，系统压力降低时，胶囊中的水被不断压入管网补充系统的压降损失，当系统压力至设计允许的最低压力时，通过压力控制器使补水泵重新启动向管网及气压罐内补
4、水，如此周而复始。以上是定压补水装置的工作原理，关注润田，了解更多通风空调最新动态。基本功能本定压装置完全具备常用高位设置的膨胀箱水的三项基本功能：(1)调节系统水体由于温度波动而引起的膨胀及收缩胀缩；(2)使系统某点压力恒定定压；(3)当系统发生泄漏时向系统补水补水；本装置尚具备的另一持殊功能(4)周期性的排析溶于水体的气体排气。适用范围(1)定压补水装置t120的热水采暧系统(2)定压补水装置t130的热水供热系统(3)定压补水装置冬夏共用的双管、三管制空调水系统(4)定压补水装置未设开式贮热水箱的生活热水供应系统装置特点(1)定压补水装置配有微处理机，控制功能多。精度高，定压点控制精度可
5、达AP=0.OlMPao(2)定压补水装置设定值可根据工程需要调整：定压值Pd如建筑加层6m,只要将Pd调高0.06MPa即可；定压精度AP可调到土0.01MPa或土0.02MPa或土0.03Mpa；冬季主要解决水升温膨胀，可将隔膜腔水位设定在低位。反之夏季设定在高位；(3)定压补水装置罐本体不承压属常压容器隔膜与钢罐夹层有一通气管，故隔膜腔内水亦处于常压，便于补水及排气。(4)定压补水装置罐体有效容积率高达90%隔膜外表与钢罐内壁可紧贴故有效容积率高，致使外形小，而充氮隔膜罐一般有效容积率仅30%,即外形要大三倍。(5)定压补水装置隔膜柔性极佳，挠曲疲劳试验达45万次，允许持续温度70C以下
6、，短时间允许达120oCo(6)定压补水装置水泵起动有延迟功能为防止由于非正常原因频繁起动水泵、水泵设有延迟功能，当压力下降，稳定几秒(可设定)后水泵再予开动。(7)定压补水装置水泵还设有强制起动如24小时内水泵不运转，就会自动强制短时运转，亦可手动强制运转。(8)定压补水装置补水配管中设有隔离阀可确保补水不致逆流污染水源。比常用的止回阀更为有效(9)定压补水装置连续不断的排气功能使系统循环水中含气不断析出，确保系统正常运行。(10)定压补水装置自动补水水量达下限，水泵有断电保护，补水电磁阀打开适量补水后，水泵才可运行。(11)定压补水装置所配定压泵高效低耗运行平稳无振动，节能明显，并设有备用
7、泵，两台水泵可互为备用，提高了设备的运行安全性。(12)定压补水装置运行情况时刻显示便于观察、记录、调试及排除故障。(13)定压补水装置加说明(14)定压补水装置最大限度地保证采暧系统处于密闭状态，防止促使腐蚀的空气侵入采暧系统。(15)定压补水装置工厂化组装，方便施工安装，现场只要接线接管即可。设计选型工程设计时只要算出系统水体的膨胀容积VO(升)及提出要求的定压点设定值PO即可从规格表中选型。(1)定压补水装置系统水体的膨胀容积：VO=0.0006tVA1. 1-1.2式中：0.0006水的体积膨胀系数。I系统水体正常运行时温度波动范围，建议取VA加热设备、系统配管及末端装置总的水容量(升
8、)建议按实计算。2. 1-1.2低限贮水量1020%。(2)定压补水装置定压点设定值Pd由工程设计者酌情确定。系统定压值：Pd(H+1)+12P式中：Pd定压值(m)。H一一系统最高点到本定压装置之间高差(m)oP一一定压值Pd许可的波动值(m)。若许可波动值为3(m),则P为6(m)定压补水装置设计重要提示(1)本装置可置于地下室热力间或技术夹层内。因其上均系小口径配管易冻坏，故切忌露天设置，影响正常工作。(2)定压补水装置供电要求稳妥可靠，否则应采取技术措施。(3)定压补水装置排气管与膨胀管均应连于循环泵吸入侧回水总管上，按水流方向先接排气管20相距2米以外处再接膨胀管19,即回水先流经排
9、气管接点再流经膨胀管接点(定压点)o(4)定压补水装置补水管连接处只要求0.05MPa压力即可，若补水压力达不到此要求时，则要辅以其他技术措施。技术参数表序号型号规格定压点定压范围Pd(mO)外型尺寸与系统接管口径DN(mm)设备功率(kW)设备电压(V)设备重量(kg)直径D(mm)高H(mm)单泵双泵ABAB单泵双泉1DY-200-H115-555501525152515250.75380V1802002DY-200-H23DY-200-H355-1002.22102704DY-200-H4100-2805DY-400-H115-5570017402525O.752202706DY-400
10、-H27DY-400-H355-1003.02502458DY-400-H4100-2809DY-600-H115-5580018802532O.7526031510DY-600-H211DY-600-H355-1004.029039012DY-600-H4100-28013DY-800-H115-5590019703240O.7530036014DY-800-H215DY-800-H355-1004.033035016DY-800-H4100-28017DY-IOOO-Hl15-55IOOO202032403.035042018I)Y-1000-H219DY-1000-H355-1007.5
11、40052020DY-1000-H4100-28021DY-1200-H115-55800188032403.039049022DY-1200-H223DY-1200-H355-1001546065024DY-1200-H4100-28025DY-1600-H115-55900197032403.042053026DY-1600-H227DY-1600-H355-1002245081028DY-1600-H4100-28029DY-2000-H115-551000202032403.049060030DY-2000-H231DY-2000-H355-1002252090032DY-2000-H
12、4100-280具体技术参数以最近报价单为准!定压补水装置采用一电位器设定压力（也可采用面板内部设定压力）,采用一个压力传感器（反馈为420mA）检测管网中压力，压力传感器将信号送入变频器PlD回路，PID回路处理之后，送出一个水量增加或减少信号，控制马达转速。如在一定延时时间内，压力还是不足或过大，则通过变频器作工频/变频切换起动另一台水泵，使实际管网压力与设定压力相一致。另外，随着用水量的减少，变频器自动减少输出频率，达到了节能的目的。1、当设备处于自动控制时，全系统需增压。由PO水泵通过变频器变速运行至工频工作，水先进入补气罐，后通过止回阀流入气压罐，罐内压力增大，通过出水管道流入管网。
13、2、当用水量继续增大，大于PI水泵工频工作时，远传压力表继续发出信号，接通P2水泵，P2水泵随用水量增大，同样由变频至工频工作，若此时流量和压力仍不能满足需要时，则可继续增加P3水泵工作，以满足全系统的需要。3、若此时压力已满足，则P2水泵由工频转变成变频工作，直至停泵为止。Pl水泵同样如此。4、当用水量等于零时，系统压力保持不变的情况下，水泵停止工作,依靠罐内压力继续供水，维持系统压力，达到了节省电能作用。技术参数1、流量范围：O5000m3h环境湿度：0502、压力范围：。2.OMpa环境温度：90%3、控制功率：350kw电源：380V(115%)4、压力调节精度：0.01Mpa蓄能稳流
14、器容积：0.5m350m3系统特点1、定压补水装置能自动24小时维持恒定压力，并根据压力信号自动启动备用泵，无级调整压力，供水质量好，与传统供水比较，不会造成管网破裂及水龙头共振现象。2、启动平滑，减少电机水泵的冲击，延长了电机及水泵的使用寿命,避免了传统供水中的水锤现象。3、采用变频恒压供水保护功能齐全，运行可靠，具有欠压、过压、过流、过热等保护功能。4、系统配置可实现全自动定时供水,彻底实现无人值守自动供水.控制系统具有故障报警和显示功能,并可进行工变频转换,应急供水。5、系统根据用户用水量的变化来调节水泵转速，使水泵始终工作在高效区，当系统零流量时,机组进入休眠状态,水泵停止，流量增加后才进行工作,节电效果明显，比恒速水泵节电23%-55虬6、变频恒压供水设备不设楼顶水
