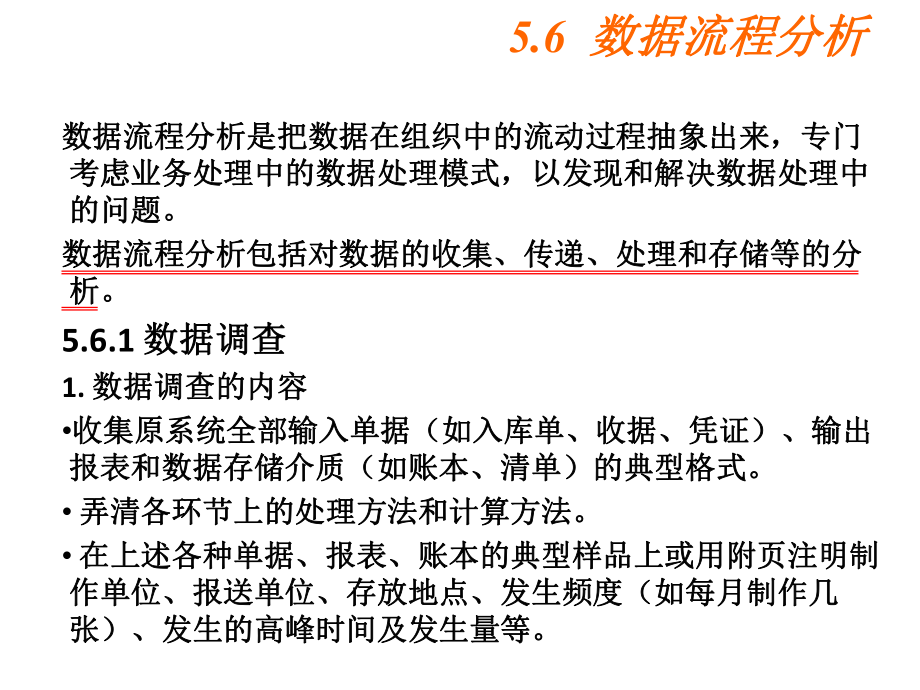

1、5.6 数据流程分析数据流程分析数据流程分析是把数据在组织中的流动过程抽象出来，专门数据流程分析是把数据在组织中的流动过程抽象出来，专门考虑业务处理中的数据处理模式，以发现和解决数据处理中考虑业务处理中的数据处理模式，以发现和解决数据处理中的问题。的问题。数据流程分析包括对数据的收集、传递、处理和存储等的分数据流程分析包括对数据的收集、传递、处理和存储等的分析。析。5.6.1 数据调查数据调查1. 数据调查的内容数据调查的内容收集原系统全部输入单据（如入库单、收据、凭证）、输出收集原系统全部输入单据（如入库单、收据、凭证）、输出报表和数据存储介质（如账本、清单）的典型格式。报表和数据存储介质（

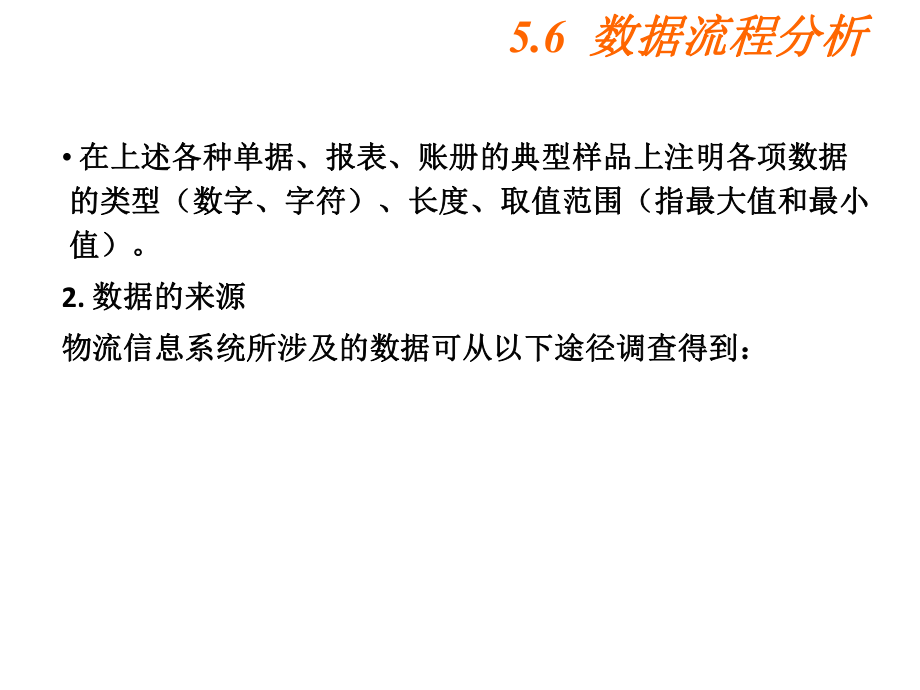

2、如账本、清单）的典型格式。 弄清各环节上的处理方法和计算方法。弄清各环节上的处理方法和计算方法。 在上述各种单据、报表、账本的典型样品上或用附页注明制在上述各种单据、报表、账本的典型样品上或用附页注明制作单位、报送单位、存放地点、发生频度（如每月制作几作单位、报送单位、存放地点、发生频度（如每月制作几张）、发生的高峰时间及发生量等。张）、发生的高峰时间及发生量等。5.6 数据流程分析数据流程分析 在上述各种单据、报表、账册的典型样品上注明各项数据在上述各种单据、报表、账册的典型样品上注明各项数据的类型（数字、字符）、长度、取值范围（指最大值和最小的类型（数字、字符）、长度、取值范围（指最大值和
3、最小值）。值）。2. 数据的来源数据的来源物流信息系统所涉及的数据可从以下途径调查得到：物流信息系统所涉及的数据可从以下途径调查得到：5.6 数据流程分析数据流程分析5.6 数据流程分析数据流程分析5.6.2 数据流程分析的内容数据流程分析的内容1. 围绕系统目标进行分析围绕系统目标进行分析 业务处理角度。业务处理角度。分析正常信息处理中，需要哪些信息，哪些信息冗余，分析正常信息处理中，需要哪些信息，哪些信息冗余，哪些信息暂缺有待于进一步收集。哪些信息暂缺有待于进一步收集。 管理角度。管理角度。分析信息的精度、及时性和处理区间，能否为预测、控制分析信息的精度、及时性和处理区间，能否为预测、控制
4、等定量分析提供信息支持等。等定量分析提供信息支持等。2.信息环境分析信息环境分析 弄清数据来自哪个部门、用途，环境影响情况，层弄清数据来自哪个部门、用途，环境影响情况，层次信息结构等等。次信息结构等等。3.围绕现行业务流程进行分析围绕现行业务流程进行分析 分析现有报表的数据分析现有报表的数据 依据现有业务流程的改进，分析信息和信息流的改进，以及依据现有业务流程的改进，分析信息和信息流的改进，以及信息处理的新要求信息处理的新要求分析信息的产生方式分析信息的产生方式4.数据的逻辑分析 逻辑分析主要是对各种各样的信息梳理出不同的层次，根据需要提出相应的处理方法和存储结构。5.数据汇总分析 通过归纳和
5、筛选，确定每个流程中实际数据流的内容和数据的处理方法及计算方法。6.数据特征分析 分析数据的类型以及长度、 合理的取值范围、数据所属业务、数据业务量和数据重要程度和保密程度等。5.6 数据流程分析数据流程分析5.6 数据流程分析数据流程分析5.6.3 数据流程图数据流程图(Data Flow Diagram，DFD)1数据流程图的概念数据流程图的概念数据流程图是一种能全面地描述信息系统逻辑模型的主要工数据流程图是一种能全面地描述信息系统逻辑模型的主要工具，它用少数几种符号综合地反映出信息在系统中的流动、具，它用少数几种符号综合地反映出信息在系统中的流动、处理和存储情况。处理和存储情况。数据流程
6、图能精确地在逻辑上描述系统的功能、输入、输出数据流程图能精确地在逻辑上描述系统的功能、输入、输出和数据存储等，而摆脱了其物理内容。和数据存储等，而摆脱了其物理内容。 2数据流程图的特征数据流程图的特征u 抽象性抽象性 数据流程图完全舍去具体的组织机构、工作场所、数据流程图完全舍去具体的组织机构、工作场所、人员、物质流，只剩下数据的存储、流动、处理、使用的情人员、物质流，只剩下数据的存储、流动、处理、使用的情况。况。u 概括性概括性 数据流程图把系统对各种业务的处理过程联系起数据流程图把系统对各种业务的处理过程联系起来考虑，形成一个总体。来考虑，形成一个总体。3数据流程图的常用符号数据流表示数据
7、信息的传输方向，用F标识。数据处理表示对数据的逻辑处理，即对数据的转换，用P标识。数据存储表示数据存储的地点，即数据存储的逻辑描述，用D标识。外部实体表示系统以外与系统有联系的人或事物，用S标识。5.6 数据流程分析数据流程分析4.绘制数据流程图的基本方法数据流数据流由一组确定的数据组成。例如“发票” 数据流，它由品名、规格、单位、单价、数量等数据组成。数据流用带有名字的具有箭头的线段表示，名字称为数据流名，表示流经的数据，箭头表示流向。数据流可以从加工流向加工，也可以从加工流进、流出文件，还可以从源点流向加工或从加工流向终点。对数据流的表示有以下约定：v 对流进或流出文件的数据流不需标注名字
8、，因为文件本身就足以说明数据流；而别的数据流则必须标出名字，名字应能反映数据流的含义。v 数据流不允许同名。v 两个数据流在结构上相同是允许的，但必须体现人们对数据流的不同理解。例如下图(a)中的合理领料单与领料单两个数据流，它们的结构相同，但前者增加了合理性这一信息。 5.6 数据流程分析数据流程分析v两个加工之间可以有几股不同的数据流，这是由于它们的用途不同，或它们之间没有联系，或它们的流动时间不同，如下图(b)所示。v通常不允许数据双向流动。v 数据流程图描述的是数据流而不是控制流。如下图(c)中，“月末”只是为了激发加工“计算工资”，是一个控制流而不是数据流，所以应从图中删去。（a）（
9、b）（c）简单数据流图举例5.6 数据流程分析数据流程分析数据处理数据处理是对数据进行的操作，它把流入的数据流转换为流出的数据流。每个数据处理都应取一个名字表示它的含义，并规定一个编号用来标识该处理在层次分解中的位置。名字中必须包含一个动词，例如“计算”、“打印”等。数据的转换方式有两种：v 改变数据的结构，例如将数组中各数据重新排序； v 产生新的数据，例如对原来的数据总计、求平均等值。数据存储（文件）文件是存储数据的工具。文件名应与它的内容一致，写在开口长条内。从文件流入或流出数据流时，数据流方向是很重要的。如果是读文件，则数据流的方向应从文件流出，写文件时则相反；如果是又读又写，则数据流
10、是双向的。在修改文件时，虽然必须首先读文件，但其本质是写文件，因此数据流应流向文件，而不是双向。5.6 数据流程分析数据流程分析例如：图中，检查合理性数据处理时，只从库存帐目数据存储中读出库存信息与领料单核对，所以数据流从数据存储流出，箭头指向加工。外部实体（数据源或终点）外部实体表示数据的外部来源和去处。它通常是系统之外的人员或组织，不受系统控制。为了避免在数据流程图上出现线条交叉，同一外部实体均可在不同位置多次出现，这时要在外部实体符号的右下方画小斜线，或在数据存储符号左边画竖线，以示重复。 5.6 数据流程分析数据流程分析5.分层数据流程图数据流程一般分为多个层次。根据层次数据流程图分为
11、顶层数据流程图、中层数据流程图和底层数据流程图。除顶层数据流程图外，其他数据流程图从零开始编号。 顶层数据流程图只含有一个数据处理表示整个系统；输出数据流和输入数据流为系统的输入数据和输出数据，表明系统的范围，以及与外部环境的数据交换关系。 中层数据流程图是对父层数据流程图中某个数据处理进行细化，而它的某个数据处理也可以再次细化，形成子图；中间层次的多少，一般视系统的复杂程度而定。 底层数据流程图是指其数据处理不能再分解的数据流程图，其数据处理成为基本数据处理。 5.6 数据流程分析数据流程分析6.绘制数据流程图的原则一般遵循“由外向里”的原则，即先确定系统的边界或范围，再考虑系统的内部；先画
12、数据处理的输入和输出，再画数据处理的内部。绘制单张数据流程图应遵循以下原则： (1)一个数据处理的输出数据流不应与输入数据流同名，即使它们的组成成分相同。 (2)保持数据守恒。即，一个数据处理所有输出数据流中的数据必须能从该数据处理的输入数据流中直接获得，或者说是通过该数据处理产生的数据。 (3)每个数据处理必须既有输入数据流，又有输出数据流。 (4)所有的数据流必须以一个外部实体开始，并以一个外部实体结束。 (5)外部实体之间不应该存在数据流。 5.6 数据流程分析数据流程分析7. 数据流程图的绘制步骤（1）确定系统的输入和输出即确定系统的边界。在系统分析初期，系统的功能需求等还不很明确，为
13、了防止遗漏，先将范围定得大一些, ，把可能有的内容全部都包括进去。依据“系统从外界接受什么数据”、“系统向外界送出什么数据”等画出数据流程图的外围。 （2）由外向里画系统的顶层数据流程图系统边界确定后，越过边界的数据流就是系统的输入或输出，将输入与输出用数据处理符号连接起来,并加上输入数据来源和输出数据去向，就形成了顶层图。（3）自顶向下逐层分解，绘出分层数据流程图一般将层号从0开始编号，采用自顶向下，由外向内的原则。画0层数据流程图时，分解顶层流程图的系统为若干子系统，决定每个子系统间的数据接口和活动关系，并用数据流将这5.6 数据流程分析数据流程分析些子系统连接起来形成本层数据流程图。依次
14、类推，对上一层的系统进行分解形成下一层数据流程图，直到数据流程图中的系统无法再分解时停止。8.绘制数据流程图的注意事项v 命名一般应先给数据流命名，再根据输入/输出数据流名的含义为数据处理命名。名字含义要确切，要能反映相应的整体。若碰到难以命名的情况，则很可能是分解不恰当造成的。应考虑重新分解。v 画数据流而不是控制流。数据流反映系统“做什么”，不反映“如何做”，整个数据流程图不反映数据处理的执行顺序。v 一般不画物质流。数据流反映能用计算机处理的数据，并不是实物，因此对目标系统的数据流图一般不要画物质流。 5.6 数据流程分析数据流程分析v 从左至右画数据流程图。通常左侧、右侧分别是外部实体
15、，中间是一系列数据处理和数据存储。v 每个数据处理至少有一个输入数据流和一个输出数据流，反映出此数据处理数据的来源与加工的结果。v 编号。如果一张数据流程图中的某个数据处理分解成另一张数据流图时，则上层图为父图，直接下层图为子图。子图及其所有的加工都应编号。编号是用字母和数字表示不同的符号，例如：P3.1.2表示第三子系统第一层图的第二个数据处理。 v 父图与子图间要注意平衡。 子图的输入输出数据流必须与父图中相应数据处理的输入输出数据流一致。v 局部数据存储。即当某层数据流程图中的数据存储不是父图中相应数据处理的外部接口，而只是本图中某些数据处理之间的数据接口。 5.6 数据流程分析数据流程
16、分析v 提高数据流程图的易懂性。注意合理分解，要把一个数据处理分解成几个功能相对独立的子数据处理，这样可以减少数据处理之间输入、输出数据流的数目，增加数据流程图的可理解性。 v 画数据流程图是一项艰巨的工作，要做好重画的思想准备。重画是为了消除隐患，有必要不断改进。 9.数据流程图的作用（1）系统分析员用这种工具自顶向下分析系统信息流程；（2）可在图上画出计算机处理的部分；（3）根据逻辑存储，进一步作数据分析，可向数据库设计过渡；（4）根据数据流向，定出存取方式；（5）对应一个处理过程，可用相应的程序语言来表达处理方法，向程序设计过渡。5.6 数据流程分析数据流程分析订货单订货单发货单发货单顶层数据流程图顶层数据流程图配件库存配件库存P处理业务处理业务订货单订货单发货单发货单供应商顾客顾客举例：某电脑配件公司的数据流程分析5.6 数据流程分析数据流程分析供应商第一层数据流程图第一层数据流程图向供应商发的订货单向供应商发的订货单P1 销售销售P2 采购采购配件库存配件库存P3 会计会计收收 据据付付 款款应付款通知应付款通知付款付款顾客订货单订货单订货单订货单收款通知收款通知5.6 数据
