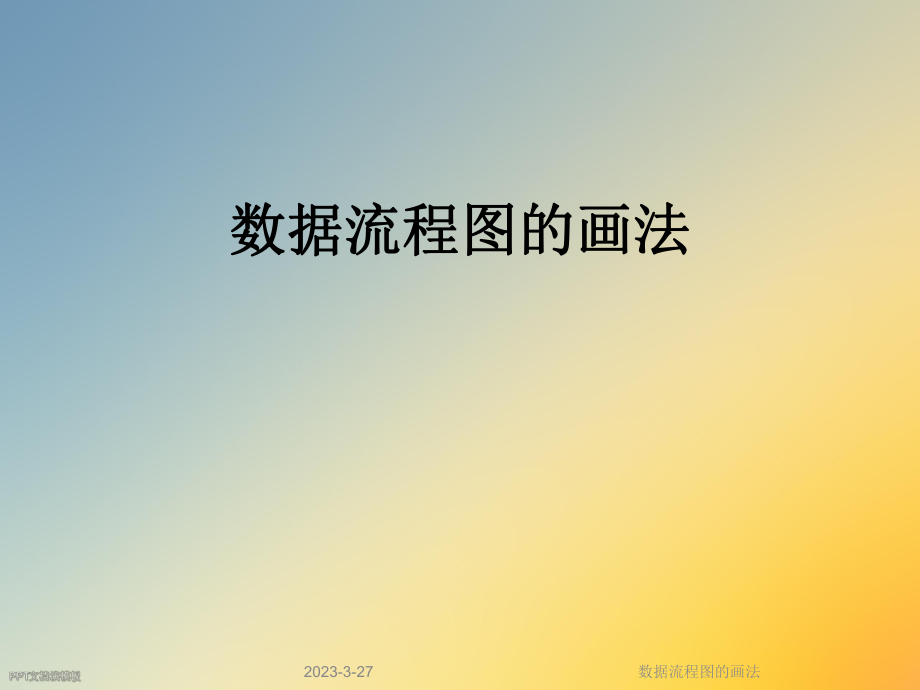

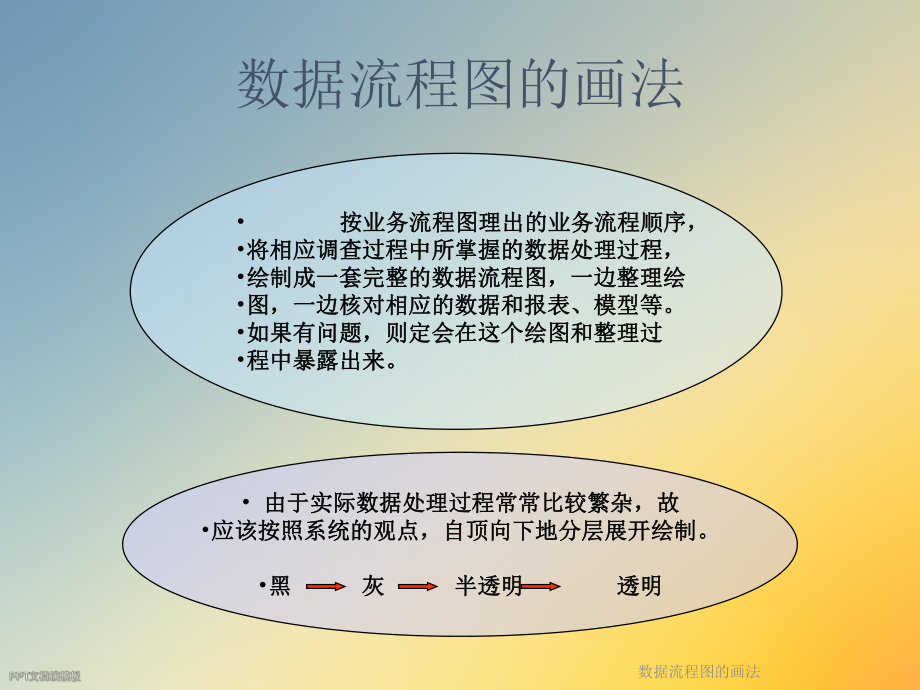

1、2023-3-27数据流程图的画法数据流程图的画法数据流程图的画法数据流程图的画法数据流程图的画法 按业务流程图理出的业务流程顺序，按业务流程图理出的业务流程顺序，将相应调查过程中所掌握的数据处理过程，将相应调查过程中所掌握的数据处理过程，绘制成一套完整的数据流程图，一边整理绘绘制成一套完整的数据流程图，一边整理绘图，一边核对相应的数据和报表、模型等。图，一边核对相应的数据和报表、模型等。如果有问题，则定会在这个绘图和整理过如果有问题，则定会在这个绘图和整理过程中暴露出来。程中暴露出来。 由于实际数据处理过程常常比较繁杂，故由于实际数据处理过程常常比较繁杂，故应该按照系统的观点，自顶向下地分层
2、展开绘制。应该按照系统的观点，自顶向下地分层展开绘制。黑黑 灰灰 半透明半透明 透明透明数据流程图的画法数据流程图的基本符号数据流程图的画法 例：图是一个简单的数据流图，它表示数据X从源S流出，经P加工转换成Y，接着经P加工转换为Z，在加工过程中从F中读取数据。数据流程图的画法2.数据流 数据流由一组确定的数据组成。例1 “发票”为一个数据流，它由品名、规格、单位、单价、数量等数据组成。例2 “选课单”由“学号、姓名、课程编号、课程名”等成分组成 数据流用带有名字的具有箭头的线段表示，名字称为数据流名，表示流经的数据，箭头表示流向。数据流可以从加工流向加工，也可以从加工流进、流出文件，还可以从
3、源点流向加工或从加工流向终点。 数据流的命名 用名词,不要使用意义空洞的名词 尽量使用现实系统已有名字数据流程图的画法 对数据流的表示有以下约定： 1)对流进或流出文件的数据流不需标注名字，因为文件本身就足以说明数据流。而别的数据流则必须标出名字，名字应能反映数据流的含义。 2)数据流不允许同名。 3)两个数据流在结构上相同是允许的，但必须体现人们对数据流的不同理解。 4)两个加工之间可以有几股不同的数据流，这是由于它们的用途不同，或它们之间没有联系，或它们的流动时间不同， 数据流程图的画法数据流程图的画法 3.加工处理 加工处理是对数据进行的操作，它把流入的数据流转换为流出的数据流。 每个加
4、工处理都应取一个名字表示它的含义，并规定一个编号用来标识该加工在层次分解中的位置。名字中必须包含一个动词，例如“计算”、“打印”等。 加工的命名 顶层的加工名就是整个系统项目的名字 尽量最好使用动宾词组，也可用主谓词组 不要使用空洞的动词数据流程图的画法加工的命名储户帐户数据1 数据2储户帐户取款单合理取款单无意义的 名字：较好的命名：数据流程图的画法 4.文件 文件是存贮数据的工具。 表示需要保存的数据流向, 如“ 学生档案”、“课程设置”等 数据存储与加工的方向 “读出 ”、“写入 ” 分层数据流程图中，数据存储一般局限在某一层或某几层 命名方法与数据流相似商品库存商品目录数据流程图的画法
5、 5.数据源或终点 数据源和终点表示数据的外部来源和去处。它通常是系统之外的人员或组织，不受系统控制。 为了避免在数据流图上出现线条交叉，同一个源点、终点或文件均可在不同位置多次出现，这时要在源(终)点符号的右下方画小斜线，或在文件符号左边画竖线，以示重复数据流程图的画法数据源数据源数据终数据终点点没有输出没有输出！没有输入没有输入！每个加工至每个加工至少有一个输入少有一个输入数数据流和一个据流和一个输出数据流输出数据流几种错误几种错误(1)数据流程图的画法数据源数据源数据终点数据终点数据源数据源数据存储数据存储数据终数据终点点数据存储数据存储数据存储数据存储数据存储数据存储数据流必须要么从数
6、据流必须要么从某个加工流出、要么某个加工流出、要么流入某个加工，而不流入某个加工，而不能直接从外部项流向能直接从外部项流向数据存储等等。数据存储等等。图示的几种流动都图示的几种流动都是不合理的是不合理的几种错误几种错误(2)数据流程图的画法 6.DFD的画法 一般遵循“由外向里”的原则，即先确定系统的边界或范围，再考虑系统的内部，先画加工的输入和输出，再画加工的内部。即： (1)识别系统的输入和输出。 (2)从输入端至输出端画数据流和加工，并同时加上文件。 (3)加工的分解“ 由外向里”进行分解。 (4)数据流的命名，名字要确切，能反映整体。 (5)各种符号布置要合理，分布均匀，尽量避免交叉线
7、。 (6)先考虑稳定态，后考虑瞬间态。如系统启动后在正常工作状态，稍后再考虑系统的启动和终止状态。 数据流程图的画法6.2.4 续 分层数据流图数据流程图的画法6.2.4 续 案例1 汽车配件公司：第一层数据流程图（环境图）数据流程图的画法案例汽车配件公司：第二层数据流程图数据流程图的画法6.2.4 画图时应注意的问题 下面从四个方面讨论画分层数据流图时应注意的问题。 1合理编号 分层数据流图的顶层称为0层,称它是第1层的父图，而第1层既是0层图的子图，又是第2层图的父图，依此类推。由于父图中有的加工可能就是功能单元，不能再分解，因此父图拥有的子图数少于或等于父图中的加工个数。 2注意子图与父
8、图的平衡 子图与父图的数据流必须平衡，这是分层数据流的重要性质。这里的平衡指的是子图的输入、输出数据流必须与父图中对应加工的输入、输出数据流相同。但下列两种情况是允许的，一是子图的输入/输出流比父图中相应加工的输入/输出流表达得更细。数据流程图的画法6.2.4 画图时应注意的问题 1合理编号 2注意子图与父图的平衡 子图与父图的数据流必须平衡，这是分层数据流的重要性质。这里的平衡指的是子图的输入、输出数据流必须与父图中对应加工的输入、输出数据流相同。但下列两种情况是允许的，一是子图的输入/输出流比父图中相应加工的输入/输出流表达得更细。 例如，在图中，若父图的“订货单”数据流是由客户、品种、帐
9、号、数量四部分组成，则图中的子图和父图是平衡的。 数据流程图的画法6.2.4 画图时应注意的问题1合理编号2注意子图与父图的平衡3局部文件 图中的父图和子图是平衡的，但子图中的文件W并没在父图中出现。这是由于对文件W的读、写完全局限在加工3.3之内，在父图中各个加工之间的界面上不出现，该文件是子图的局部文件或为临时文件。数据流程图的画法6.2.4 画图时应注意的问题 1合理编号 2注意子图与父图的平衡 3局部文件 4分解的程度 对于规模较大的系统的分层数据流图,如果一下子把加工直接分解成基本加工单元,一张图上画出过多的加工将使人难以理解，也增加了分解的复杂度。然而，如果每次分解产生的子加工太少，会使分解层次过多而增加作图的工作量，阅读也不方便。经验表明，一般说来一个加工每次分解量最多不要超过七个为宜。数据流程图的画法百货商店业务管理系统顶层数据流程图数据流程图的画法百货商店业务管理系统数据流程图一级分解 数据流程图的画法销售处理二级数据流程 数据流程图的画法采购处理二级数据流程 数据流程图的画法会计处理二级数据流程
