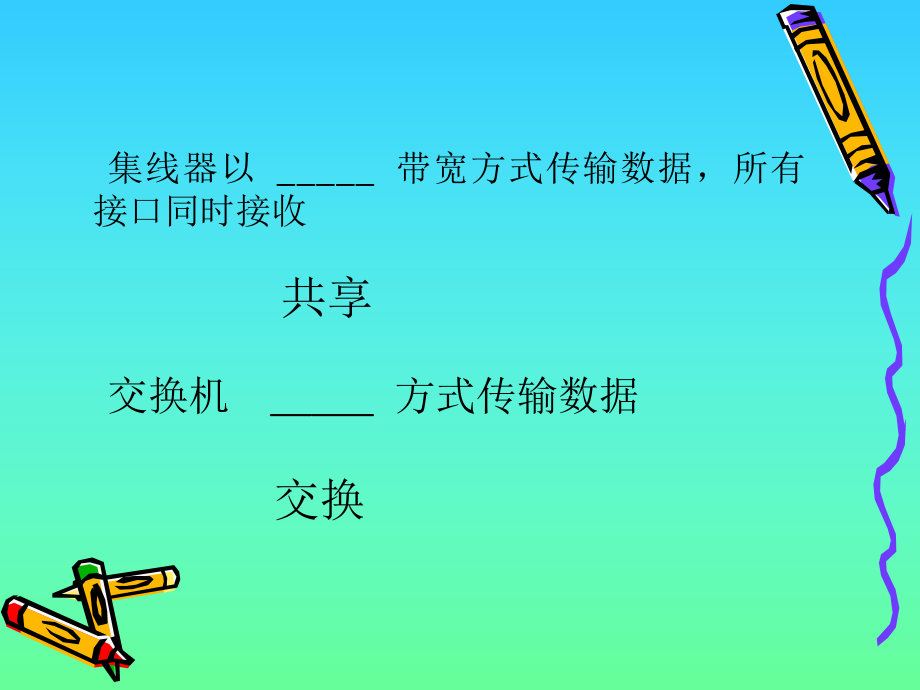

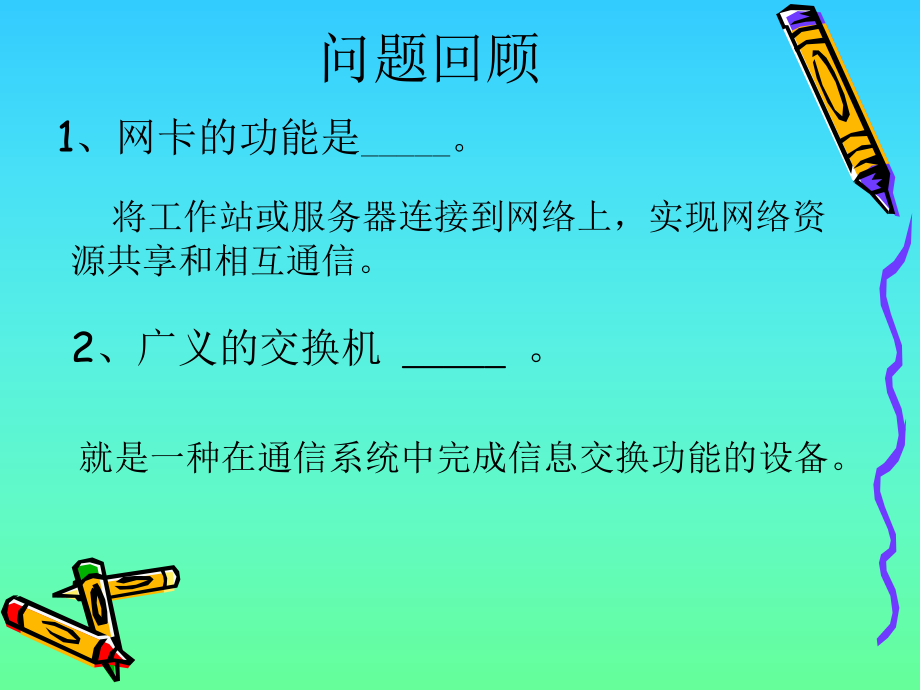

1、计算机网络设备计算机网络设备问题回顾1、网卡的功能是_。2、广义的交换机 _ _ 。 将工作站或服务器连接到网络上，实现网络资源共享和相互通信。就是一种在通信系统中完成信息交换功能的设备。 集线器以 _ _ 带宽方式传输数据，所有接口同时接收 交换机 _ _ 方式传输数据共享交换 路由器是连接_的核心设备，路由器工作于_层。它具有不同网络间的_、 _和_的功能，以实现广域网之间、广域网和局域网之间的互联。异型网络 网络 地址翻译、协议转换、数据格式转换交换机能记住网络中的_ 地址，自动转发。MAC知识目标知识目标掌握局域网的主要特点、传输介质和分类。理解介质访问控制方法的工作原理。掌握以太网的

2、种类、原理、特点。掌握交换局域网的工作原理。掌握虚拟局域网工作原理和划分方法。了解无线局域网的实现技术、系统结构、组建及应用。了解蓝牙技术的实现技术、结构以及应用。能力目标掌握网线的制作方法。能够组建小型的局域网并进行设置。3.1 局域网概述局域网概述 局域网技术是当前计算机网络技术领域中非常重要的一个分支，在企业、机关、学校等各种单位和部门都得到广泛的应用。 局域网是建立互联网络的基础网络。 在较小的地理范围内，利用通信线路将多种数据设备连接起来，实现相互间的数据传输和资源共享的系统称为局域网（LAN:Local Area Networks）。 主要用途：P84：1、2、31 1、从功能的角

3、度从功能的角度 共享传输信道。在局域网中，多个系统连接到一个共享的通信媒体上。地理范围有限，用户个数有限。如一座楼或集中的建筑群内，局域网的覆盖范围约为10km内。传输速率高。局域网的数据传输速率一般为10Mbps或100Mbps，能支持计算机之间的高速通信，所以延时较低。3.1.1 局域网主要特点局域网主要特点误码率低。因近距离传输，所以误码率很低。多采用分布式控制和广播式通信。在局域网中各站是平等关系而不是主从关系，可以进行广播。3.1.1 局域网主要特点局域网主要特点2、从体系结构及传输控制角度、从体系结构及传输控制角度 低层协议简单。 不单独设立网络层。 采用多种媒体访问控制技术。 （

4、1 1）双绞线（）双绞线（Twisted pairTwisted pair） 双绞线是目前应用比较广泛的传输介质。由两根绝缘铜导线呈螺旋状扭在一起构成。 双绞线分为屏蔽双绞线和非屏蔽双绞线两种。3.1.2 局域网传输介质局域网传输介质（2 2）光纤（）光纤（FiberFiber） “光纤”是光导纤维的简称，也叫光缆，是目前发展和应用最为迅速的信息传输介质。光纤由纯净的玻璃经特殊工艺拉制成很细的、粗细均匀的玻璃丝，形成玻璃芯，在玻璃芯的外面包裹一层折射率较低的玻璃封套，再外面是一层薄的塑料外套，用来保护光纤。光纤通常被捆扎成束，外面有外壳保护。 光纤按其性能可分为两种：单模光纤和多模光纤。 光纤

5、的特点与连接方式：P 86-873.1.3 局域网分类局域网分类（1）按网络的拓扑结构划分：星型网络、总线型网络、环型网络和树型网络等。（2）按线路中传输的信号形式划分：基带网络和宽带网络。基带网络传输数字信号，信号占用整个频带，传输距离较短；宽带网络可传输模拟信号，距离较远，达几公里以上。 目前使用最多的是基带网络。 3.1.3 局域网分类局域网分类 （3）按网络的传输介质划分：双绞线网络、同轴电缆网络、光纤网络和无线局域网等。（4）按网络的介质访问方式划分：以太网（Ethernet）、令牌环网和令牌总线网等。（5）按局域网基本工作原理划分：共享媒体局域网、交换局域网和虚拟局域网三种。 所谓

6、介质访问控制方法是指控制多个节点利用公共传输介质发送和接收数据的方法。常用的方法包括带有冲突检测的载波侦听多路访问（CSMA/CD）控制、令牌环访问控制 和 令牌总线访问控制。3.2 介质访问控制方法介质访问控制方法 3.2.1 以太网与以太网与CSMA/CD 以太网采用的是总线型拓扑结构，任何节点的发送都是随机的，都必须平等地争用发送时间。如果一个节点要发送数据，就以“广播”方式把数据通过总线发送出去，连在总线上的所有节点都能“收听”到这个数据信号。 （1 1）以太网数据的发送）以太网数据的发送 发送过程可以简单地概括为发送过程可以简单地概括为“先听后发，边听边先听后发，边听边发，冲突停止，

7、延迟重发发，冲突停止，延迟重发”。 （2 2）以太网数据的接收）以太网数据的接收 在接收过程中，以太网中的各节点同样需要监测信道状态。如果在整个接收过程中没有发生冲突，接收节点在收到一个完整的数据后即可对数据进行接收处理。（3 3）冲突检测）冲突检测 所谓冲突检测，就是发送节点在发送数据的同时，将它发送的信号波形与从总线上收到的信号波形进行比较。 如果总线上同时出现两个或两个以上节点的发送信号，那么它们叠加后的信号将不等于任何节点发送的信号波形，表明冲突己产生。3.2.2 FDDI3.2.2 FDDI与令牌环介质访问控制与令牌环介质访问控制（1 1）控制令牌）控制令牌 令牌环网采用令牌环介质访

8、问控制方法。在令牌环中，节点通过环接口连成物理环形。令牌是一种特殊的MAC控制帧，令牌帧中有一位标志令牌的“忙”或“闲”。当令牌环工作正常时，令牌总是沿着物理环单向逐站传送，传送顺序与节点在环中排列的顺序相同。 （2 2）FDDIFDDI FDDIFDDI主要特性主要特性 使用光纤作为传输媒体、高速的、通用的令牌环形网。网络结构采用双环结构，具有很高的可靠性和容错能力。具有动态分配带宽的能力，能同时提供同步和异步数据服务。采用树型或环型结构，适应多种环境，容易扩展和管理。具有保密、抗干扰等优点。（2 2）FDDIFDDI FDDI网络的结构 FDDI是基于双环结构的，主环传递数据，次环用于备份

9、以提供系统容错性。 3.2.3 3.2.3 令牌总线介质访问控制方法令牌总线介质访问控制方法 在采用令牌总线访问控制的局域网中，令牌用来控制节点对总线的访问权。从物理结构上看，令牌总线网是一种总线型LAN，各工作站共享总线传输信道，但从逻辑上看，它又是一种环型LAN。3.2.3 3.2.3 令牌总线介质访问控制方法令牌总线介质访问控制方法 连接在总线上的各工作站组成一个逻辑环，这种逻辑环通常按工作站的地址的递减或递增顺序排列，与工作站的物理位置并无固定关系，令牌传递由高地址向低地址，最后由最低地址向最高地址依次循环传递，从而在一个物理总线上形成一个逻辑环。 3.3.1 10Mbps3.3.1

10、10Mbps以太网以太网 10Mbit/s以太网又称为传统以太网，遵循IEEE802.3标准。常用的传输介质有4种，即细缆、粗缆、双绞线和光缆。因此，根据使用的传输介质不同，传统以太网可以分为4类 ： （1）10Base-2 以太网 BNC (P93） （2）10Base-5 以太网 DB15（P93） （3）10Base-T 以太网 RJ45（P94） （4）10Base-F 以太网 光纤（P94）3.3 以太网以太网3.3.2 100Base-T3.3.2 100Base-T以太网以太网 100Base-T以太网又称快速以太网，是从10Base-T以太网标准发展而来的。它不仅保留了相同的以

11、太网帧格式，而且还保留了用于以太网的CSMA/CD介质访问方式，使10Base-T和100Base-T站点间进行数据通信时不需要进行协议转换。3.3.2 100Base-T3.3.2 100Base-T以太网以太网 只要更换一张网卡，再配上一个100Mbit/s的交换机，就可以很方便地由10Base-T以太网直接升级到100Mbps以太网，而不必改变网络的拓扑结构。 （1）100Base-T的技术标准 100Base-TX 100Base-FX 100Base-T4（2）100Base-T的组网方法（P95: 图3-13）3.3.3 千兆以太网千兆以太网 千兆以太网技术采用与10Mbps以太网

12、相同的帧格式、全/半双工工作方式、CSMA/CD介质访问控制方式以及流量控制模式。 升级后不改变网络应用程序、管理部件和网络操作系统 3.3.3 千兆以太网千兆以太网 （1）千兆以太网的技术标准 P96 1000Base-CX 铜线 25m 1000Base-SX 短波 550m 1000Base-T 双绞线 100m 1000Base-LX 长波 550m,5Km（2）千兆以太网应用实例 千兆以太网多用于提高交换机与交换机之间或交换机与服务器之间的连接带宽。 3.3.4 3.3.4 万兆以太网万兆以太网（1 1）万兆以太网的主要技术）万兆以太网的主要技术 全双工通信方式，不存在争用问题； 定

13、义了局域网和广域网的物理层； 帧格式与以前的以太网相同，大大提高了带宽利用率； 传输介质使用光纤。（2 2）万兆以太网的主要特点）万兆以太网的主要特点 万兆以太网的帧格式与10Mbps、100Mbps和1GMbps以太网的帧格式完全相同。 万兆以太网使用光纤作为传输介质。 万兆以太网只工作在全双工方式，不存在争用问题，也不使用CSM A/CD协议。3.4 交换式局域网交换式局域网 3.4.1 3.4.1 交换式局域网的结构与特点交换式局域网的结构与特点（1）交换式局域网的基本结构 交换式局域网的核心设备是局域网交换机。交换机的每个端口都能独享带宽，所有端口能够同时进行并发通信，并且能在全双工模

14、式下提供双倍的传输速率。 3.4.1 3.4.1 交换式局域网的结构与特点交换式局域网的结构与特点（2）交换式局域网的特点独占信道，独享带宽。多对节点之间可以同时进行通信。端口速度配置灵活。便于网络管理和均衡负载。兼容原有网络。3.4.2 3.4.2 交换式局域网工作原理交换式局域网工作原理 交换在通信中是至关重要的，无论是广域网还是局域网在组网时都离不开交换机。以太网交换机可以通过交换机端口之间的多个并发连接，实现多节点之间数据的并发传输。 3.4.3 交换式局域网交换方式交换式局域网交换方式（1）直通式 在各端口间是由纵横交叉的交换矩阵构成，它在输入端口检测到一个数据帧时，只对帧头进行检查
