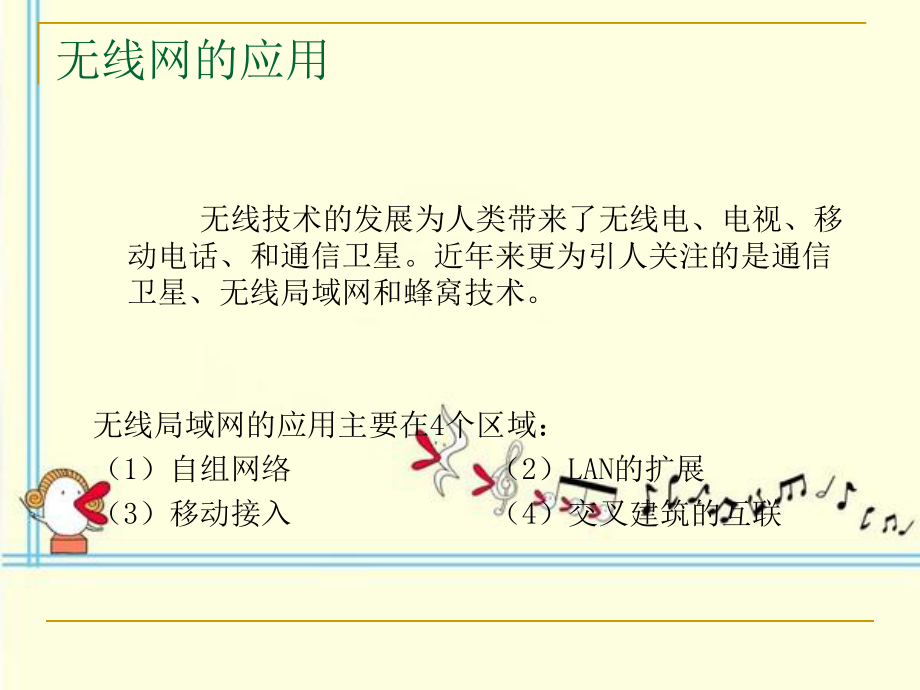

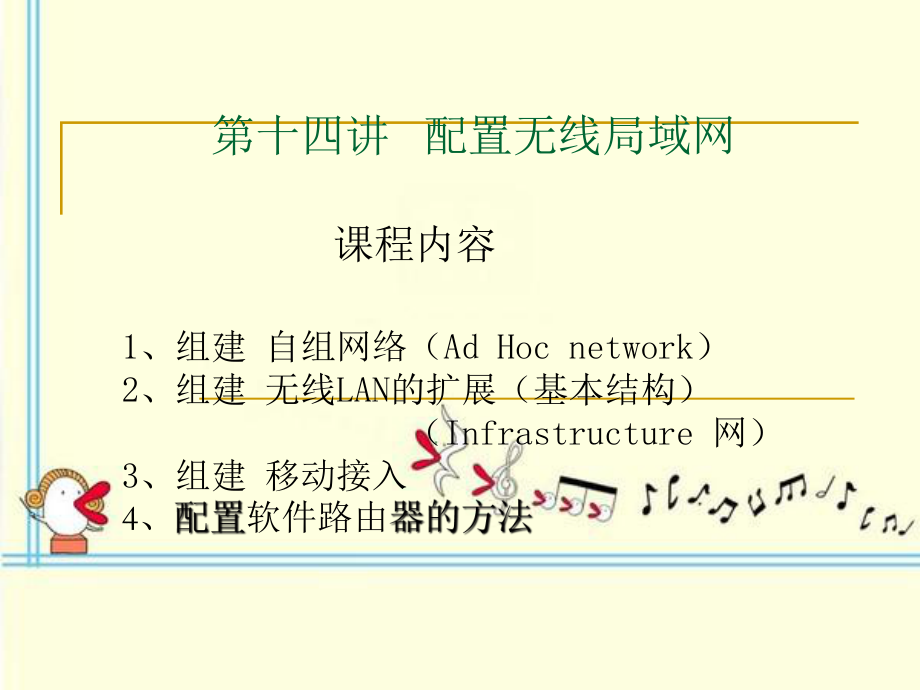

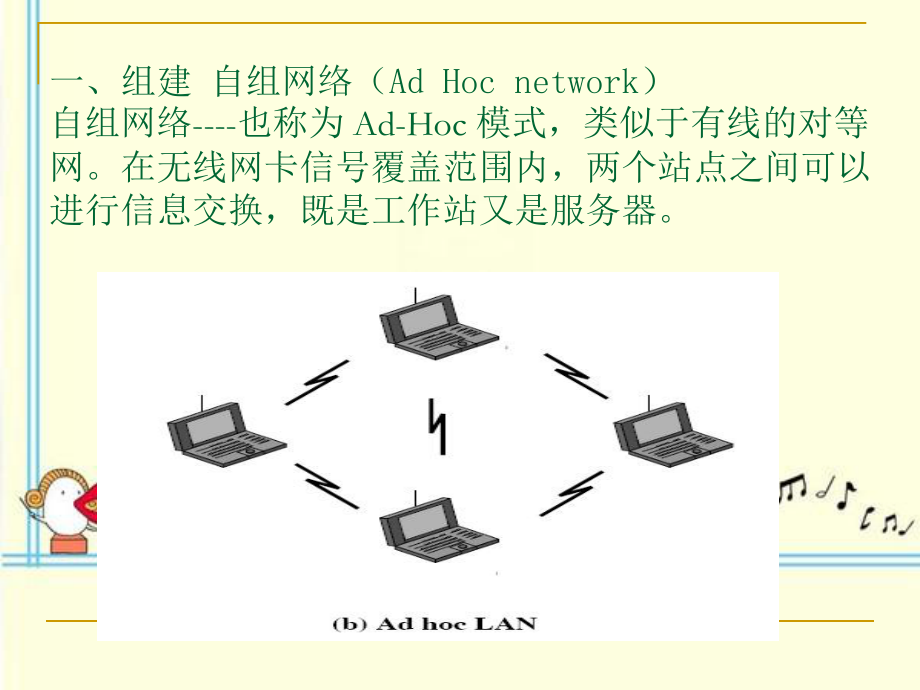

1、 第十四讲 配置无线局域网 课程内容1、组建 自组网络(Ad Hoc network)2、组建 无线LAN的扩展(基本结构) (Infrastructure 网)3、组建 移动接入4、软件路由无线网的应用 无线技术的发展为人类带来了无线电、电视、移动电话、和通信卫星。近年来更为引人关注的是通信卫星、无线局域网和蜂窝技术。无线局域网的应用主要在4个区域:(1)自组网络 (2)LAN的扩展 (3)移动接入 (4)交叉建筑的互联一、组建 自组网络(Ad Hoc network)自组网络-也称为 Ad-Hoc 模式,类似于有线的对等网。在无线网卡信号覆盖范围内,两个站点之间可以进行信息交换,既是工作站

2、又是服务器。(一)安装无线网卡的驱动程序 拔去PC主机的网线将网卡插在PC主机的USB接口上setup.exe (Mercury水星网卡驱动程序) 下一步 取消(引导) 下一步 下一步 是(是否继续)是(是否继续) 完成 (不要重新启动) 安装完成之后,桌面和任务栏都出现相应图标。(二)配置客户端应用程序步骤1、双击PC主机任务栏的无线图标 当前状态 2、增加配置文件 配置文件管理新建3、常规(配置文件名)RYL1(网络名称)(SSID)RYL1高级4、高级(网络类型)Ad Hoc (启动 Ad Hoc 网络时使用无线模式) 2.4 GHz 54 mbps (频道)1确定5、激活 配置文件管理

3、( 配置文件名)RYL1 激活6、 当前状态 见到任务栏中的无线图标变成绿色 退出(配置结束)(三)测试网络连通性将原有线的本地连接禁用右击无线的本地连接属性选internet协议(TCP/IP)属性使用下面的IP地址192.168.1.7 255.255.255.0 (网关和DNS均可不设)。测试点对点的连通性 ping其他有无线网卡的PC主机,能连通,表明点对点的无线局域网已建成。(其他PC主机的IP地址应在192.168.1.1-192.168.1.255之间)二、组建 扩展无线局域网(基本结构Infrastructure 网) 扩展无线LAN-无线LAN连到有线LAN组建 扩展无线局域

4、网的步骤 1、连接无线路由(无线AP )将一根双绞线一端插入PC机网卡,另一端插入无线路由器的LAN口。2、恢复出厂默认设置无线AP :TP-Link TL-WA501G(水星)的恢复方法是:路由器不加电,用笔尖顶住 AP上的reset键,再将路由器加电,直至 SYS 灯闪亮,松开reset键,这样 AP 可恢复到出厂默认值。(AP出厂默认的IP地址和子网掩码 192.168.1.1 255. 255. 255.0)3、设置PC机的IP地址拔去PC机上的无线网卡网上邻居属性 本地连接(使用原有线的)属性 确定(设置PC机的IP地址) 192.168.1.2 (子网掩码) 255.255.255

5、.0 (网关) 192.168.1.1 确定浏览器http:/192.168.1.1(用户名)admin(密码)admin确定4、设置路由器(用54M无线宽带路由器 水星 MW54R 为例)(1)登录AP(2)登录后路由器的画面 (取消引导) (3)设置路由器WAN口上网IP地址网络参数( WAN口设置( WAN口连接类型)静态IP (设置为原IP地址)172.29.8.43 子网掩码 255.255.0.0 网关172.29.0.1和DNS 210.35.240.2 保存(4)设置路由器LAN口的IP地址网络参数 LAN口设置192.168.1.1 255.255.255.0 保存(5)配置

6、无线参数无线参数基本设置 ( SSID号)RYL2(频段)1(模式)54mbps 802. 11g打沟开启无线功能 打沟允许SSID广播 保存(6)局域网内部启用自动获取IP地址DHCP服务器 启用地址池为 192.168.1.2 192.168.1.100 保存(7)完成设置 完成配置看各运行状态退出拔去PC机和 AP 的 LAN 口连接网线将原网线插入路由器的 WAN 口路由器配置结束5、客户端增加配置文件名(1)设置PC机为客户端插入无线网卡到PC机将PC机的有线本地连接设为禁用,无线本地连接的IP地址设为自动获取。(2)配置客户端双击PC机任务栏的无线图标 配置文件管理新建 常规(配置

7、文件名)RYL2(网络名称SSID)RYL2(要与无线路由器中设置的SSID 一致)高级高级 (节能模式)正常 (网络类型)基础结构确定 配置文件管理( 配置文件名)RYL2 激活有无线信号表示成功连接退出看是否可以上网 三、移动接入n 移动接入是用一台笔记本电脑在改变位置时仍然能保持通信,既拿笔记本电脑四处走动,从多个不同的位置接入到无线网络,最后比较每次实验的结果来决定无线LAN服务的质量。笔记本移动接入图移动接入步骤 1、拿一台笔记本四处走动,从 A、B、C 3个不同位置接入到无线LAN的服务,然后查看此时网络的速率及信号强度,网络的稳定性。 2、通过比较在上述三个位置所测得的网络速率及

8、信号强度、网络稳定性,来综合分析所接入无线LAN的服务质量。nA位置:nB位置:nC位置:网络的速率及信号强度四、软件路由 “软路由器”是指在使用Intel架构的PC上运行Windows Server或Linux操作系统,所形成的一台“路由器”。 例如:在一台PC上插上双网卡,然后运行网络操作系统,并适当配置。如在管理工具中启用路由和远程访问,再选Internet连接服务器进行设置有网络地址转换(NAT)路由协议的路由器,在本地连接选对外的地址便可完成。 五、作业(一)实验项目名称 实验七、 配置无线局域网(二)实验目的了解无线局域网的工作步骤,掌握无线局域网的基本配置。(三)实验内容1、组建

9、 自组网络(Ad Hoc network)2、组建 无线LAN的扩展(基本结构) (Infrastructure 网)3、组建 移动接入(自带笔记本电脑)(四)主要仪器设备及耗材(五)实验步骤(六)实验数据及处理结果(七)思考讨论题或体会或对改进实验的建议(八)参考资料六、上机要求n1、每个组2-4人,每小组配置4台PC机、1台无线路由器、1根配置电缆,每人1个无线网卡。n2、老师检查并打分,设备还原。n3、老师检查内容:n(1)Ad Hoc network网的每一台机器能通;n(2)基本结构(Infrastructure )网的每一台机器能上网。n(3)笔记本电脑能移动接入。37Thank you very much!Thank you very much!谢谢您的光临,再见!谢谢您的光临,再见!下一章下一章
