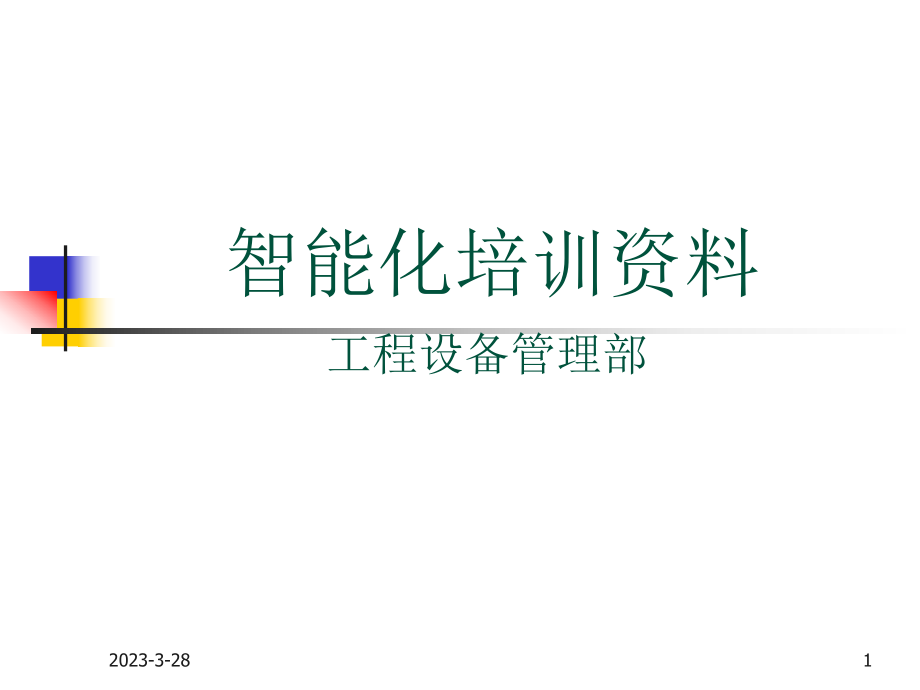

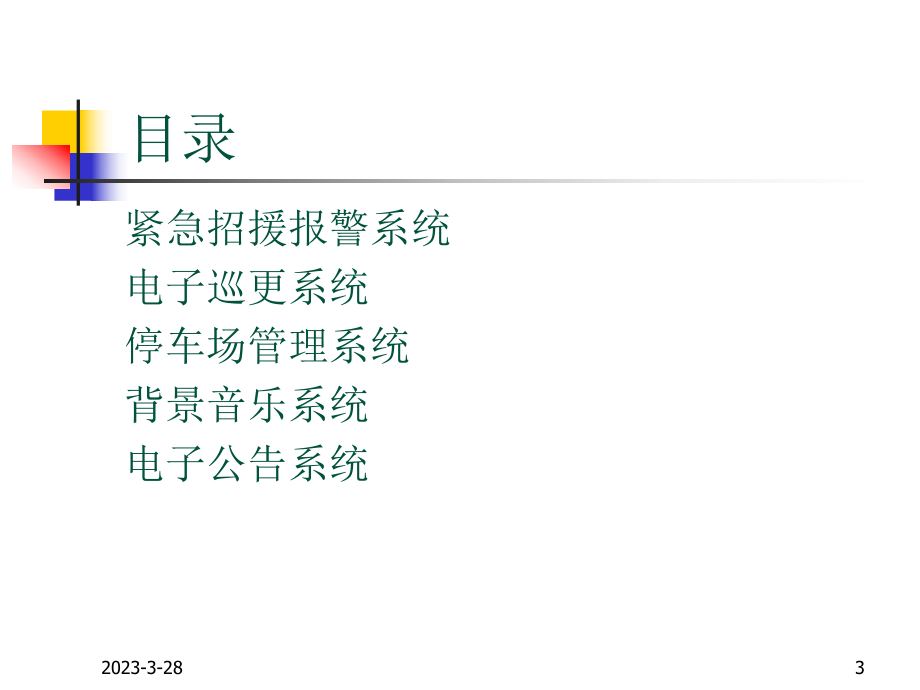

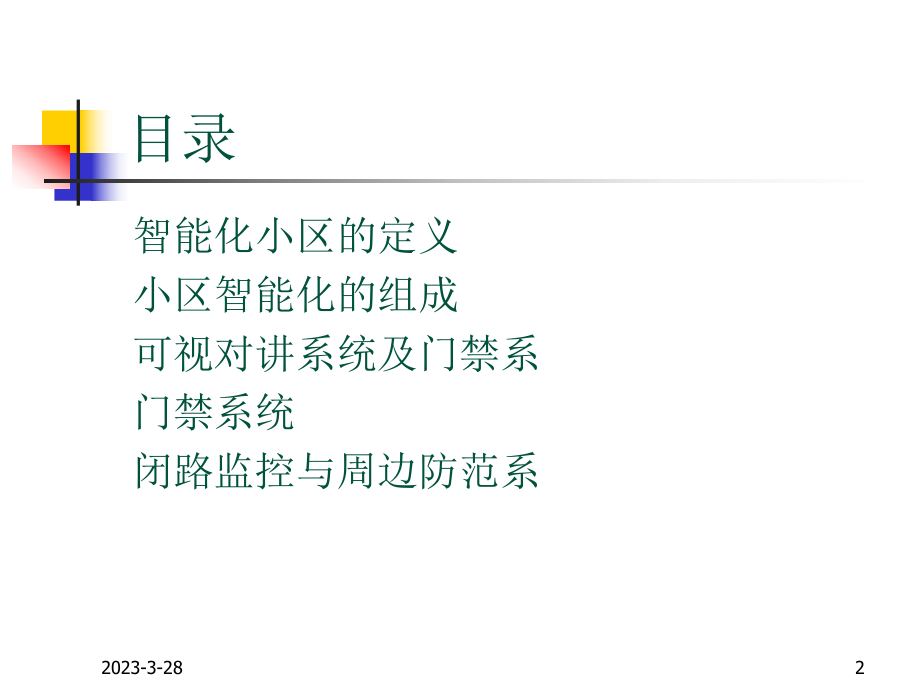

1、2023-3-281智能化培训资料 工程设备管理部2023-3-282目录智能化小区的定义小区智能化的组成可视对讲系统及门禁系门禁系统闭路监控与周边防范系2023-3-283目录紧急招援报警系统电子巡更系统停车场管理系统背景音乐系统电子公告系统2023-3-284智能化小区的定义 国家建设部住宅产业办公室提出一个关于智能化小区的基本概念：“住宅小区智能化是利用4C(即计算机、通信与网络、自控和IC卡)，通过有效的传输网络，将多元的信息服务与管理、物业管理与安防、住宅智能化集成，为住宅小区的服务与管理提供高技术的智能化手段，以期实现快捷高效的超值服务与管理，提供安全舒适的家居环境”2023-3-
2、285小区智能化的组成 小区智能化的主要组成:可视对讲系统、闭路监控及周界防范系统、紧急招援报警系统、电子巡更系统、背景音乐系统、电子公告栏系统、停车等。2023-3-286可视对讲系统 定义： 是住宅小区立体安防体系的第二 道防线，是小区智能化建设的重要组成部分，是住户、访客、保安和物业管理人员在小区内相互联系的重要通讯工具。2023-3-287可视对讲系统分类： 单纯型：可视对讲基本功能，应用非常广泛1、按功能分 复合型： 可视对讲基本功能、IC 卡门禁功能、 家庭安防功能、信息发布功能。 增值型：除具复合型的功能外，另外增加了数 字式信息发布、语音留言、家电控制 等增值服务。2023-3
3、-288可视对讲系统 分机解码：主要特点是分机解码，适合单纯 型系统。 Rs-485: 主要特点是楼层解码，适合联网 或高层楼宇。2、按总线类型分 LONWORKS:大型组网实时性好。 以太网： 双总线增值型：2023-3-289可视对讲系统 组成：管理中心主机、门口机、楼层解码器、电源、户内分机、中间联线2023-3-28102023-3-2811可视对讲系统解码器： 可视解码器对分机进行编、解码一台解码器可带16台分机 2023-3-2812可视对讲系统管理中心主机：n总线制传输、布线方式简单；可联接999个单元可视对讲系统；可与小区内任一单元主机、分机实现互相呼叫、对讲、监视功能；nLE
4、D7位码显示，操作简单；可转接住户间的呼叫、通话；有报警敬情提示；可多台管理中心联网，可互相呼叫、通话；n可与电脑联接，通过安e家软件实现小区智能管理 2023-3-2813可视对讲系统门口机主机：nLCD中文菜单式操作提示；nCCD镜头角度可调，使摄像效果达到最佳；n黑白主机CCD具有红外线夜视功能n彩色主机CCD具有超亮LED补光功能；n按键自动夜光功能；n可呼叫分机及管理中心，并与之通话，传送视频信号；n具有IC感应卡一体化门禁功能；n数码式操作键盘、总线制布线、防折报警功能；n最大容量为9999户分机；n有密码开锁功能，可设置999组开锁密码 2023-3-2814可视对讲系统户内分机
5、：n可与主机、管理中心实现呼叫、对讲、开锁功能n紧急报警功能；n信 息 发 布 功 能三方通话功能2023-3-2815可视对讲系统SD-980R3SD-980R3故障分析故障分析 ： 主不主不 CALLCALL分时：查分时：查U601U601的的 脚有无脚有无CALLCALL信号输入，当信号输信号输入，当信号输入正常，则查脚，有无电平输出，如无则查入正常，则查脚，有无电平输出，如无则查U601U601及其外围电路是及其外围电路是否正常，如正常则查否正常，如正常则查U201U201及其外围元件。分机不及其外围元件。分机不CALLCALL管理中心，管理中心，查查SW902SW902有无不良，如有
6、无不良，如SW902SW902良好，检查良好，检查U601 U601 脚有无信号，如无脚有无信号，如无则查则查Q704Q704及其外围元件，如有信号变化，则查脚有无发码信号，及其外围元件，如有信号变化，则查脚有无发码信号，如无则查如无则查U601U601及其外围元件。及其外围元件。 无无“叮咚叮咚”声：主要查声：主要查 U401U401、U402U402及其外围元件。先查及其外围元件。先查U401U401脚有无脚有无3V3V电压，如正常则查电压，如正常则查脚有无输出。若输出正常，脚有无输出。若输出正常，则则U402U402及其外围元件。及其外围元件。 2023-3-2816可视对讲系统SD-9
7、80R3SD-980R3故障分析故障分析 ：序号 故障现象 原因 1 主不Call分 Q107 2 主Call分无叮咚 U402 3分到主，主不到时分 挂机开关坏 4 主不Call分 编码开关坏2023-3-2817门禁系统定义：门禁系统作为小区智能化系统的一个子系统，对小区的安全防范起着重要的作用，它以IC卡的形式赋予小区住户及管理人员不同的权限，是利用非接触式智能卡代替传统人工查验证件放行、用钥匙开门的落后方式，持卡人只有在规定的时间和在有权限的门禁点才能自动开门放行允许出入。 特点：门禁权限可以随时改变 门禁出入记录被及时保存2023-3-2818可视对讲系统-门禁系统 组成: 门禁管理
8、机(电脑在中控室)、发卡器、门禁控制器、电子锁、读卡器、智能卡、RS485网络、管理软件。2023-3-2819可视对讲系统-门禁系统门禁控制器：型号：型号：JS6432 规格：规格：380*280*60mm 品牌：品牌：捷顺 产品说明：产品说明：主要技术参数：通讯方式：TCP/IP协议电源：DC12V工作环境温度：-30度 - +65度外形尽寸：380*280*60mm2023-3-2820可视对讲系统-门禁系统读卡器：型号：型号：JSR641C 规格：规格：120*120*19mm 品牌：品牌：捷顺 产品说明：产品说明：主要技术参数：工作电压：220V 50HZ工作环境：温度-5+35 湿
9、度90记录容量：4000条黑名单：40条通讯接口：RS485 波特率：9600通讯距离：1200mIC卡读写距离： 10mm L 25mm单台PC终端可控制门禁数量：255台2023-3-2821门禁系统图2023-3-2822门禁系统工作原理图持卡人感应式I C卡读写器不合法报警合法机电一体化锁扣打开锁扣开门2023-3-2823门禁系统使用注意事项： 1. 计算机的使用应遵循一般的操作要求，不能随意关机或重新启动。 必须在正常退出门禁管理系统后才能关机或重新启动，否则有可能损坏数据。2. 必须在门禁控制器的有效读卡范围内读卡，在听到正确读卡提示音后再拿回IC卡。3. 本系统需配专人管理和操
10、作，操作人员应具备必要的计算机操作经验。4. 非专业人员不得随意拆卸门禁管理理系统的各个部件，不得随便删除和更改和门禁管理系统应用软件有关的文件夹和文件。5. 当系统出现故障后应及时通知厂商或厂商指定的售后服务部门联系，不得自行处理，以免造成不必要的损失。2023-3-2824闭路监控与周边防范系 定义: 闭路电视监控系统（CCTV）是应用光纤、同轴电缆、微波在其闭合的环路内传输电视信号，并从摄像到图像显示构成独立完整的电视系统。它能实时、形象、真实地反映被监控对象，不但极大地延长了人眼的观察距离，而且扩大了人眼的机能，它可以在恶劣的环境下代替人工进行长时间监视，让人能够看到被监视现场的实际发
11、生的一切情况，并通过录像记录下来。闭路电视监控系统及周界防范系统是小区技防体系的第一道防线,是最主要的一个部分。2023-3-2825闭路监控与周边防范系 系统基本构成： 1.摄像机2.镜头3.解码器4.云台5.护罩6.支架7.矩阵切换器8.画面分割器9.长时间录像机或硬盘录像10.报警主机11.监视器12.视频线电源等等.13.电脑主机14.控制软件、2023-3-2826闭路监控与周边防范系系统原理图2023-3-2827闭路监控与周边防范系摄像机： 型 号：BL-223D；成像器件：1/3“ LG CCD；感光面积4.9mm(H)3.7mm(V)；图像像素：CCIR: 500(H) 58
12、2(V) EIA: 510(H) 492(V)；电视系统：CCIR/EIA；水平解析度：420TVLines最低照度：0.1Lux/F1.2；信噪比More than 48dB；自动电子快门：CCIR: 1/50s 1/100,000s EIA: 1/60s 1/100,000s；自动光圈镜头：VIDEO；伽玛校正：0.45；视频输出：1.0V p-p, 75, BNC Connector；电 源：DC 12V；耗电流150mA；工作温度：-10 +50；尺 寸：102mm56mm46mm2023-3-2828闭路监控与周边防范系室内云台： 主体采用高强度的ABS、齿轮采用黄铜作材料，确保该产
13、品坚固耐用； 采用内部接线方式，避免杂乱的外部引线； 水平转动范围0-350，转速为6 /秒；垂直转动范围060，转速为3载重量为3kg； 额定工作电压：24VAC或220VAC ；2023-3-2829闭路监控与周边防范系室外云台： 球罩采用采用进口光学材料，图像不会扭曲、变形。 水平转角范围：0-356水平转动速度：12 /秒。 垂直转动速度：0-90，垂直转动速度：12/秒内置的解码器有多种控制协议可选，方便用户使用所有型号可选墙装或吊杆装；可选加热器和风扇允许摄像机+镜头尺寸：9: 210 x80 x75mm; 7: 110 x80 x70mm工作温度：0C-49C（加热型：-35C-
14、49C）温控范围： ON: 0C4C; OFF: 10C3C工作电压：24VAC 50/60Hz内置解码器（SN-D227PT/RX,SN-D229PT/RX）： 输入电压：24VAC 50/60Hz控制协议：PELCO_D、PELCO_P等多种协议可选波特率：1200bps,2400bps,4800bps,9600bps可调2023-3-2830闭路监控与周边防范系解码器： RS485通讯，支持多种控制协议，AC24V供电，内置10W开关模块电源，提供DC12V/500mA独立摄像机电源，工业级PIC单片机，通迅光隔离，超强抗干扰，防雷设计。 AC24V云台电压，镜头电压6-12V可调，2组
15、辅助开关，尺寸：110*80*14mm，可安装至7寸以上的室内/外球机上。选购设备:预置位,曼码2023-3-2831闭路监控与周边防范系硬盘录像机： H.264压缩算法,纯硬件压缩，码流可调； 每路都25帧/秒，实时性与同步性可靠； 支持1-36路音频，进行及时的声音录音与监听； 支持WIN2000/WIN Nt操作平台，高稳定性； 多任务方式，监视、录像、回放、传输、备份可同时工 作； 自定义界面，1/4/9/12/16/24/36路全实时显示、录像、 回放； 录影方式：时间表录影、手动录影/监视，移动触发录影及外接报警录影； 高清晰度，画质可调，录像分辨率为352*288； 实时动态侦测
16、，预置点设置及联动报警； 支持云台、镜头、一体化快球实时本地或远程控制； 实时数据库存管理、操作员多级管理，操作日志与报警日志管理功能； 支持局域网、互联网、电话网等方式传输实时预览，远程实时监看、监听、远程集中录制； 远程电子地图功能； 可与超大规模数字矩阵系统配套使用； 硬件防死机重启电路，可以有效防止死机；可定时设置开关机时间，故障诊断、停电自动恢复功能。2023-3-2832闭路监控与周边防范系电动变倍镜头电动变倍镜头 ：2023-3-2833闭路监控与周边防范系红外对射头：最大距离：230M、350M、460M、650光束数：2束；探测方式：2束同时遮断检知式；光源：红外LED；感应速度：50700MSEC；警报输出：断电器接点输出1C接点容ACDC30V0.5AMAX2023-3-2834紧急招援报警系统介绍: 系统在小区的地下室、楼宇内等公共区域设置安装可区分的按钮，分别实现紧急呼救和服务招援功能，方便地为小区业主提供各式周到、迅捷的现场服务，比如遇到抢劫、突发疾病等紧急情况时，或是需要搬运行李等帮助时。系统的监控总站设在小区监控中心，以集中统一监控整个系统、每个现场点；
