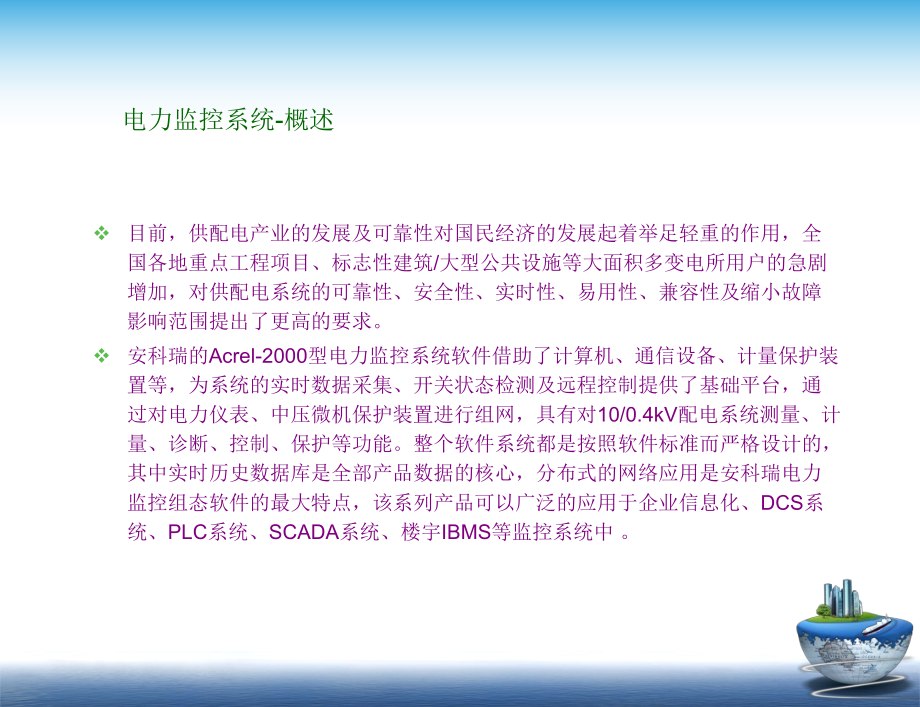

1、电力监控系统-概述v目前，供配电产业的发展及可靠性对国民经济的发展起着举足轻重的作用，全国各地重点工程项目、标志性建筑/大型公共设施等大面积多变电所用户的急剧增加，对供配电系统的可靠性、安全性、实时性、易用性、兼容性及缩小故障影响范围提出了更高的要求。v安科瑞的Acrel-2000型电力监控系统软件借助了计算机、通信设备、计量保护装置等，为系统的实时数据采集、开关状态检测及远程控制提供了基础平台，通过对电力仪表、中压微机保护装置进行组网，具有对10/0.4kV配电系统测量、计量、诊断、控制、保护等功能。整个软件系统都是按照软件标准而严格设计的，其中实时历史数据库是全部产品数据的核心，分布式的网
2、络应用是安科瑞电力监控组态软件的最大特点，该系列产品可以广泛的应用于企业信息化、DCS系统、PLC系统、SCADA系统、楼宇IBMS等监控系统中 。电力监控系统-设计原则v系统的实用性 v系统的安全性v系统的实时性 v系统的稳定性 v系统的可扩展性 v系统的易维护性Acrel-2000电力监控系统电力监控系统电力监控系统-结构 间隔层主要是连接于网络中用于电参量采集测量的各类型的仪表和保护装置等，也是构建该配电系统必要的基本组成元素。 Acrel-2000电力监控系统是基于10kV及以下变配电系统的监测与管理，该系统由管理层（站控层）、通信层（中间层）、间隔层（现场监控层）三部分组成 电力监控
3、系统-结构 通信层主要是由通讯服务器、接口转换器件及总线网络等组成。该层是数据信息交换的桥梁，不同的接口转换器件提供了RS232、RS422、RS485、及以太网等各种接口，组网方式灵活，支持点对点的通讯、现场总线网络、以太网等类型的组态网络。 管理层是针对配电网络的管理人员，该层直接面向用户。该层也是系统的最上层部分，主要是由电力监控系统软件和必要的硬件设备如计算机、打印机、UPS等。 一片卡支持三种串口通讯界面 支持数据流向自动控制 串口通讯速率达921.6 Kbps采用芯片硬件流量控制可选择光电隔离（2KV）浪涌保护（25KV ESD）内建终端电阻电力监控系统-硬件设备v 通讯服务器通讯
4、服务器v NPort5430I（4口通讯服务器，提供口通讯服务器，提供2kV光电隔离）光电隔离）电力监控系统-硬件设备电力监控系统-人机界面应用场合型号主要功能进线保护M5-FLCD显示、线路保护测控装置、测控一体化装置、故障录波、SOE事件记录、通讯电动机保护M5-MLCD显示、电动机保护、测控一体化装置、故障录波、SOE事件记录、通讯备自投保护M5-BLCD显示、备自投保护、测控一体化装置、故障录波、SOE事件记录、通讯电容器保护M5-CLCD显示、补偿电容器的全面综合保护、测控一体化装置、故障录波、SOE事件记录、通讯变压器保护M5-TLCD显示、配变电保护测控装置、测控一体化装置、故障
5、录波、SOE事件记录、通讯综合自动化保护M5-XLCD显示、变电站公用装置、测控一体化装置、故障录波、SOE事件记录、通讯PT柜M4-ULCD显示、两段PT供电切换，PT柜的全面综合保护、测控一体化装置、故障录波、SOE事件记录、通讯电力监控系统-综保 固定柜、手车柜、固定柜、手车柜、335kV中置柜、环网柜等多种开关中置柜、环网柜等多种开关柜推荐使用柜推荐使用 ASD300系列开关柜测控装置，仪表功能系列开关柜测控装置，仪表功能如下如下：v一次电路模拟图、带电显示v温湿度显示及加热除湿控制、分合闸、储能、v远方/就地、柜内照明操作、人体感应及语音功能v测所有电参量（含电能） 电力监控系统-开
6、关柜 高压重要回路或低压进线柜推荐选用高压重要回路或低压进线柜推荐选用ACR350EGH，仪，仪表功能如下：表功能如下：v三相I、U、kW、Kvar、kWh、Kvarh、Hz、cos；四象限电能计量vTHDu、THDi、2-31次各次谐波分量；CF（电压波峰系数）、THFF（电话波形因子）、KF（电流K系数）、u(电压不平衡度）、i(电流不平衡度）计算v电压电流正、负、零序分量（含负序电流）测量v故障波形记录，RS485/Modbusv大屏幕彩色点阵式LCD图形显示、全中文菜单 电力监控系统-仪表 低压进线部分推荐选用低压进线部分推荐选用ACR330ELH系列智能仪表，仪表功系列智能仪表，仪表
7、功能如下：能如下：v多电量采集，单、三相I、U、P、Q、Hz、cos、Ep、Eq等34项模拟量vIO模块，电能脉冲、电能分时计费、RS485Modbus（双通讯口），谐波分析功能，可选vTHDu、THDi、231次谐波分量v电压波峰系数、电话波形因子、电流K系数、电压电流不平衡度v电网电压电流正、负、零序分量测量电力监控系统-仪表 低压无功补偿柜推荐使用低压无功补偿柜推荐使用ARC系列无功补偿控制器，系列无功补偿控制器，仪表功能如下：仪表功能如下：v6-12路控制；v过压保护、谐波保护、投切延时设定；v12DIvRS485接口、Modbus 低压出线部分推荐选用低压出线部分推荐选用ACR220
8、E多功能电能表，仪表多功能电能表，仪表功能如下：功能如下：v 三相所有电力参数测量v 四象限电能计量v LCD显示v RS485通讯电力监控系统-仪表电力监控系统-现场特点：特点：v过载保护；v欠载保护；v断相保护；v漏电保护；v过压/欠压保护；v温度保护；v8DI、4路继电器输出vRS485通讯/Modbus协议电力监控系统-电动机保护器v 实时采集显示配电回路的全部电参量：V、I、P、Q、功率因数、谐波失真度（THD）、电压不平衡度、有功电能、无功电能等各种实时数据；v 配电线路的状态量实时监测：如：开关状态、保护回路断线、设备运行故障v 严格的“权限”设定功能有效防止遥控合、分闸的误操作
9、v 远程设备参数、保护值设定功能电力监控系统-功能1、系统实时数据采集/控制电力监控系统-功能2、人机界面友好 v 图形CAD提供实时主接线图v 设备运行状态实时显示及事故信号提示v 主要电力参数的实时运行曲线、历史趋势曲线、棒图及负荷曲线等v 具有严格“授权”功能防止对合、分闸控制的误操作电力监控系统-功能3、事件记录及报警v 通过上位机设定现场设备的V、I、P、Q、功率因数等参数的超限报警v 记录继电保护装置的动作/电参量的超限事件性质、原因、日期 时间及显示记录结果v 记录遥控操作的操作人员、日期时间、和操作结果v 系统设置记录、测控终端运行状态异常记录和通讯故障记录4、报表统计分析v
10、分类整理实时采集和记录所有电量v 提供日报、月报、年报的电能统计v 提供电能费率的设定，多时段复费率设定v 快速查询打印电能统计报表v 统计用户定义的各种电参量的需量，帮助用户了解用电概况，采取决策电力监控系统-功能5、综合功能v 提供符合行业规范的操作风格界面v 电能管理以及电能成本统计功能v 电能质量实时分析功能v 事故报警的自动启动，手动/自动应答v 快速准确的智能分析故障报告（故障原因、性质、地点以及发生时间）v 一次接线图的放大，缩小和提供大画面漫游电力监控系统-功能6、五遥功能 v 遥信：实时对开关运行状态、保护工作等开关量进行监视。计算机实时显示和自动报警。v 遥控：通过计算机屏
11、幕选择相应的站号、开关号、合/分闸等信息，并在屏幕上将选择的开关状态反馈出来，确认后执行，实时记录操作时间、类型、合开关号等。v 遥测：通过计算机实时对系统电压、电流、有功功率、无功功率、功率因数、超限报警、频率进行不断地采集、分析、处理、记录、显示曲线、棒图，自动生成报表。v 遥调：用于有载变压器的调压升/降。v 遥设：用于远方修改分散继电保护装置的定值、控制字；以及调整各种仪表的工作状态。电力监控系统-功能v 重要遥测更新周期：2Sv 一般遥测更新周期：3Sv 事故时遥信变位传送时间：1Sv 事故推画面时间：2Sv 遥信变位：1Sv 调用画面响应时间：1S3Sv 事件记录正确率：99.9%
12、v 遥信正确率：100%v 遥控正确率：100%v 遥调正确率：100%v 遥测正确率：99.9%v 系统使用寿命10年v 系统平均无故障时间：系统MTBF30000小时v CPU负载： 正常情况下负荷率15%（任意5分钟内平均）v 事故情况下负荷率35%（任意1分钟内平均）电力监控系统-指标电力监控系统-界面电力监控系统-界面电力监控系统-案例海拉尔飞机场电力监控系统 上海安科瑞于2011年7月承接了海拉尔飞机场电力监控系统的设计、产品供应及施工调试。通过组态软件Acrel-2000实现对机场高杆灯运行状态、低压智能仪表 ACR220ELH的实时监控，并记录历史数据自动生成报表，以便查询。电
13、力监控系统-案例 天津土地交易市场电力监控管理系统针对其变配电室内所有回路进行远程测控，其中包括2个进线回路、59个重要出线回路、37个普通馈线及16个单相计量回路，进线和重要出线安装ACR330ELH电网质量分析仪表，用于监测现场配电运行工况的同时，分析该回路所带负载对电网供电质量的影响情况；普通馈线安装PZ96-AI3/C用于监测该回路的三项电流；单相计量回路安ACR120E，用于监测电压、电流、功率及电能等电参量，监控室位于该配电室隔壁，现场测控单元通过现场总线连接至通讯服务器。后台监控主机、通讯服务器及GPS时钟通过工业以太网交换机进行数据交换，同时本系统的所有采集参数均通过该交换机对
14、上级调度DCS开放。遥测功能： 三项I、U、P、 cos、E、F、THDu、THDi、231次谐波分量、电压波峰系数、电话波形因子 电流K系数、电压电流不平衡度；电网电压电流正、负、零序分量测量；报表及趋势分析； 进线及重要出线的电压电流趋势、谐波曲线、谐波含量棒图等； 用电量日报表、月报表及年度报表v航天工业机关10kV配电改造系统 v上海市天目西路147-2,3号地块 电力监控系统-典型业绩电力监控系统-典型业绩v 贵州烟草公司电能管理系统v 洛阳中铝洛筒配电监控系统v 中化平原配电监控系统v 胜利油田二期配电监控系统v 海升国际大厦配电监控系统v 成都南苑小区、裕民小区配电监控系统v 双流国际名牌广场配电监控系统
