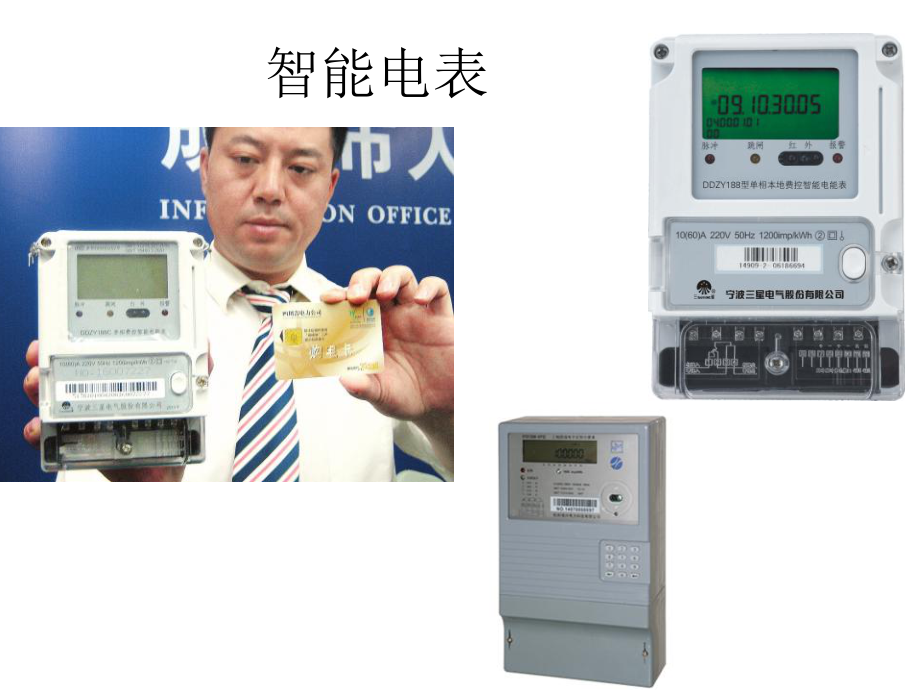

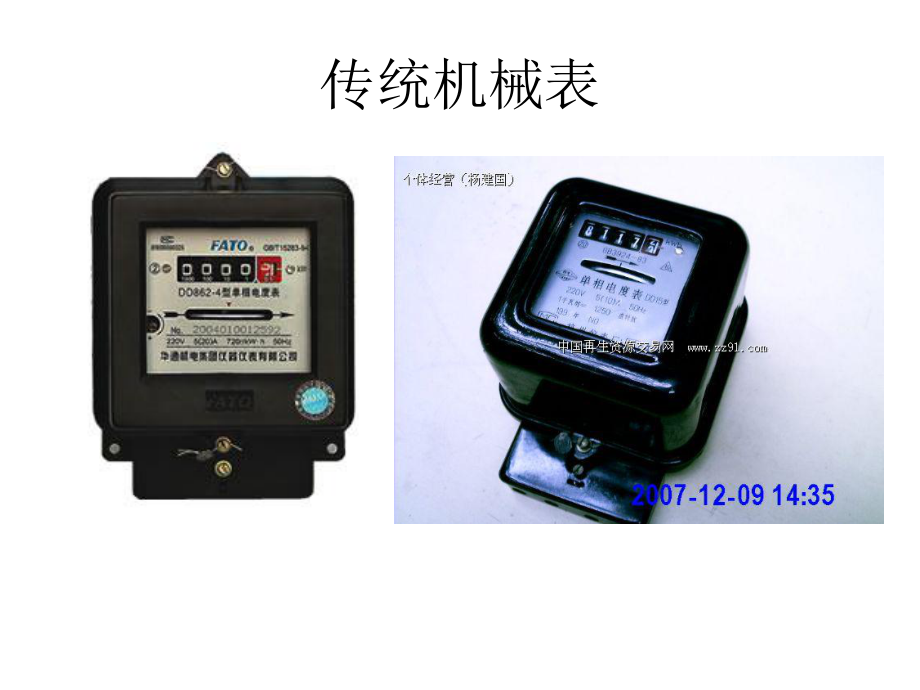

1、智能电表传统机械表智能电表什么叫智能电表？ 智能电表就是通过RS485数据传输、终端计算机软件管理能进行远程控制的计量电量的计量设备。能无费自动断电、定时断送电、学生公寓恶性负载识别等功能。 智能电表外观虽与普通电表相差无几，却具有强大的数据记录和储存功能，能实现客户信息全时段全方位采集。与以往电能表相比，智能电表新增了计量信息管理、用电信息管理、电费记账、用电量监控等新功能。其中，强大的负荷曲线功能，对普通的居民用户来说，能提供两个月以上、间隔不超过15分钟的负荷记录，以指导用户自行规划和控制电费支出，最大程度节省电费。 智能电表分类 从目前来说智能电表有二种形式，一种是用IC卡的另一种是能
2、远程控制的。DDS208-A型单相简单电子式电能表计度器型型单相简单电子式电能表计度器型 功能概述：功能概述：DDS208-A型单相电子式电能表能精确地计量单相有功总电能，反向电能计入总电能。电能表采用防磁止逆计度器显示当前电能。可用于计量频率为50Hz单相交流有功电能。电能表采用专用大规模集成电路作为核心器件，具有外围元件少、结构简单、可靠性高并具有真正防窃电、高倍过载、高精度、高稳定性、低功耗、长寿命等优点。该产品性能指标符合国标GB/T17215-20021级和2级静止式交流有功电能表要求 产品特点：产品特点：1、计量单相有功总电能；2、反向电能计入总电能；3、计度器显示总有功电能示数；
3、4、计度器具备防强磁，止逆功能，有效防止窃电行为。5、可选配RS485通讯接口。6、可选通断电功能 核心部分：计量ICDDS208-A型单相电子式电能表液晶型型单相电子式电能表液晶型 产品概述：产品概述：DDS208-A型单相电子式电能表能精确地计量单相有功总电能，反向电能计入总电能。电能表采用LCD显示当前电能。可用于计量频率为50Hz单相交流有功电能。电能表采用专用大规模集成电路作为核心器件，具有外围元件少、结构简单、可靠性高并具有真正防窃电、高倍过载、高精度、高稳定性、低功耗、长寿命等优点。功能描述：功能描述：1、计量单相有功总累计电能；2、反向电能计入总累计电能；3、高质量液晶显示，可
4、选择背光功能4、软时钟功能和结算功能可选择，可实现最近12个月结算电量记录和最近10天零点的冻结数据。5、具备RS485通讯接口和远红外通讯接口6、可选通断电功能工作原理框图计量芯片IUMCU液晶显示红外通讯存储器电源RS485通讯内部芯片介绍 MCU：瑞萨公司的超低功耗高性能16位单片机R5R0C002（ROM:16K,RAM:1K,2个8位定时器，1个16位定时器，2个串口） 计量芯片：ADI公司的高可靠性专用计量芯片ADE7755 液晶：农网新液晶 液晶驱动：ROHM（9792） RS485：MAXIM公司的（MAX3085EESA） 存储器：EEPROM存储器AT24C04核心部分核心
5、部分 原理图 程序DDZY208型单相费控智能电能表型单相费控智能电能表 功能说明：功能说明：DDZY208型单相费控智能电能表能够精确地计量正向有功电能、反向有功电能，且可以实现分时计费的功能。电能表采用液晶显示，具有红外和RS485通讯接口，并可根据用户的用电情况，进行通断电控制。同时它采用高安全性的接触式CPU卡，并内置ESAM安全模块，可以实现本地费控功能。本仪表为采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和使用寿命。产品特点： 具有正向、反向有功电能量计量功能，并可以据此设置组合有功电能量。 具有分时
6、计量功能。 支持日冻结、月冻结、整点冻结、定时冻结、瞬时冻结、约定冻结多种冻结方式。 能够精确测量电压、电流、有功功率、功率因数、频率。 费率和时段：支持尖、峰、平、谷四费率；全年最多可设6个时区；24小时内最多可设12个时段；支持公休日的设置；节假日最多可设14个；具有两套可以任意编程的费率和时段，并可在设定的时间点启用另一套费率和时段。 阶梯：最多可划分四级阶梯；具有两套阶梯值和阶梯电价，并可在设置时间点启用另一套阶梯值和阶梯电价；支持分时和阶梯相互结合。 具备2路独立的红外和 RS485通讯接口，通讯规约符合DL/T645-2007及其备案文件。 支持本地费控功能：当用户欠费时电能表自动
7、跳闸，给用户断电；当用户通过CPU卡充值后，电能表允许用户合闸，由用户人工恢复供电。 支持远程控制功能：由远程发送跳合闸命令，对用户进行通断电控制，远程控制优先级高于本地。 事件记录：分别记录最近10次编程、校时、开表盖、跳闸、合闸、事件清零、电表清零、充值的相关数据 结构功能框图表内芯片介绍MCU：瑞萨公司的超低功耗高性能16位单片R5R0C028FA计量芯片：CS5464液晶：国网新液晶液晶驱动：ROHM公司的低功耗芯片BU9792FUVRS485：TI公司的SN65HVD3082继电器：浙江中孚电子有限公司的ZF618-C60A存储器：EEPROM存储器AT24C64时钟芯片：EPSON公司的RX8025T锂电池：OmniCel公司的ER14250读卡模块：ESAM模块：核心部分核心部分 原理图 程序代码校表台光电采集器手持红外终端 红外手持抄表器。通过红外进行电表出厂前的预设，抄表，设置电表参数。
