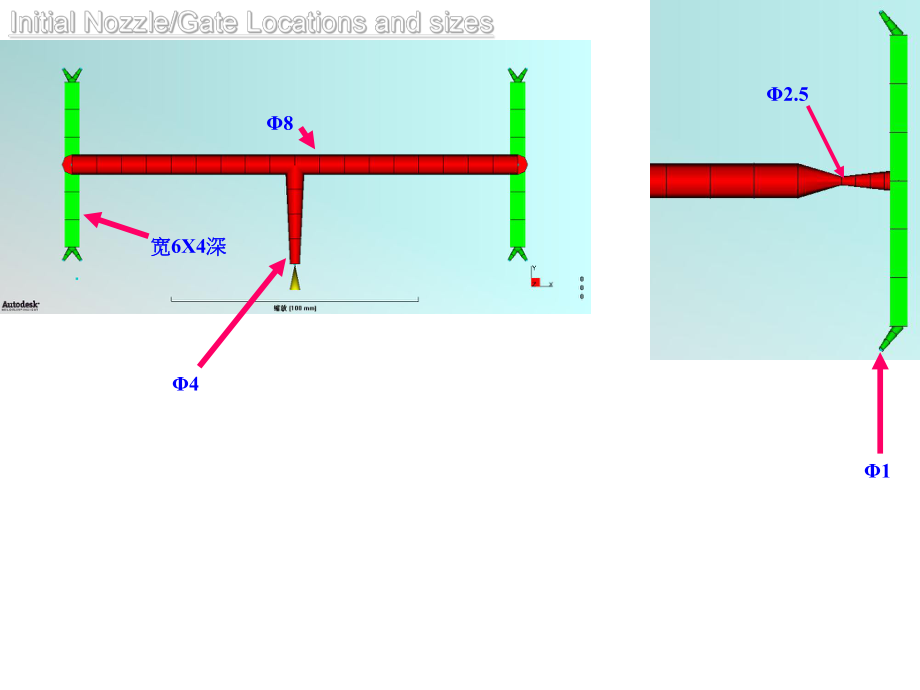

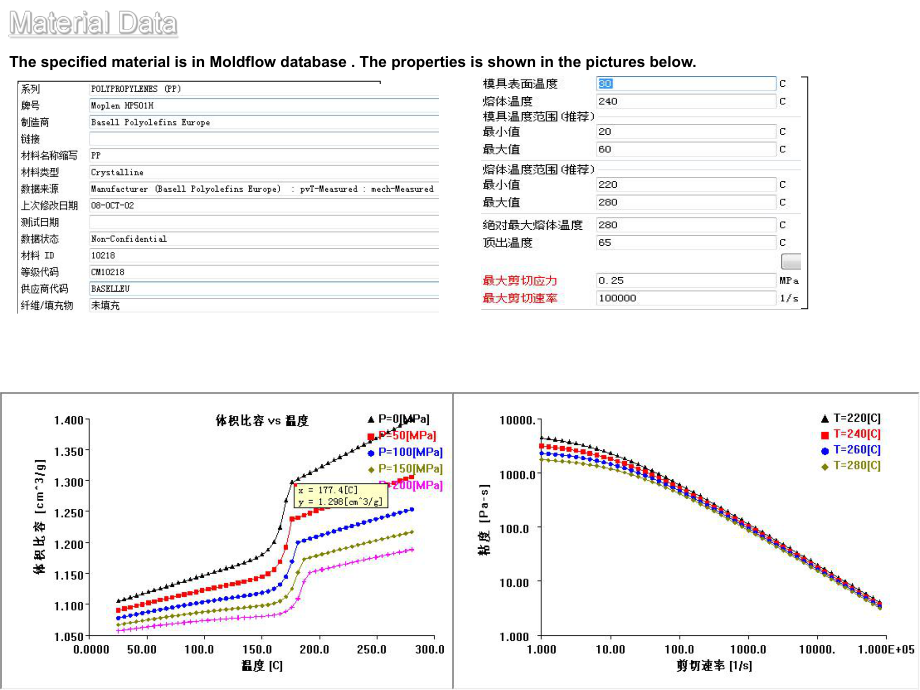

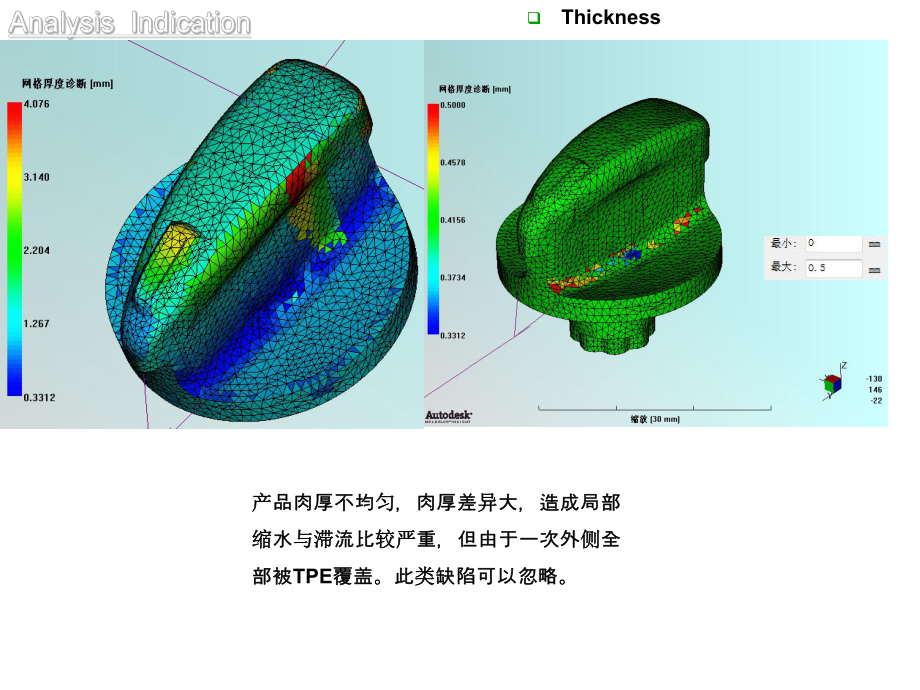

1、qThickness产产品肉厚不均品肉厚不均匀匀，肉厚差，肉厚差异异大，造成局部大，造成局部缩缩水水与滞与滞流比流比较严较严重，但由于一次外重，但由于一次外侧侧全全部被部被TPE覆盖。此覆盖。此类类缺陷可以忽略。缺陷可以忽略。The specified material is in Moldflow database . The properties is shown in the pictures below. 48宽宽6X4深深12.5qFill time (contour)qPressure at V/P switchoverqFlow Front TempqSystem Pressur
2、eqClamp ForceqAir Traps qWeld LinesqVolumetric shrinkage at ejectionqDeflectionqConclusions and suggestions图示为制品充填动态图，SHIFT+F5播放动画,注射时间为0.42S图示为制品充填动态图，SHIFT+F5播放动画由于肉厚不均匀有滞流现象。图示为制品保压切换压力分布.:制品在充填至99.00%时保压切换，且切换压力为44Mpa. 不包含流道为最大压力12.97MPA. 图示为制品波前温度分布。制品温度分布均匀Max injection pressure=44Mpa。Max. cla
3、mp force during packing = 9.8tons.图示显示制品积风位置，此处需要加开排气图示显示制品结合线位置此处接合线明显，需要加强排气,入子与分型面排气。图示显示制品顶出时的体积收缩，肉厚大的区域保压效果不好，收缩相对比较大。Boss收缩较均匀不会出现变形。注射时间为0.4S，保压时间为6.9S，冷却时间为13S。图示显示制品总变形趋势.变形值仅供参考。图示为放大10倍之效果。图示显示制品X方向变形趋势.图为放大10倍之效果。图示显示制品Y方向变形趋势.图为放大10倍之效果。图示显示制品Z方向变形趋势.图为放大10倍之效果。Conclusions & Suggestions case contentcase 1 Fill time0.4S pressure44Mpa weld line开排气 volumetric shrinkageOKq综上所述：q制品波前温度均在材料正常范围之内，制品充填有滞流，局部充填困难。q制品充填末端及结合线处，需注意加强排气，内侧入子区。q制品顶部区产生收缩无法调整，但考虑产品非外观件，此区域表面缩水不影响。qZ变形值最大为0.18MM，柱子有向一侧变弯的趋势，生产时应注意此处的同心度公差,调整合理范围内。
