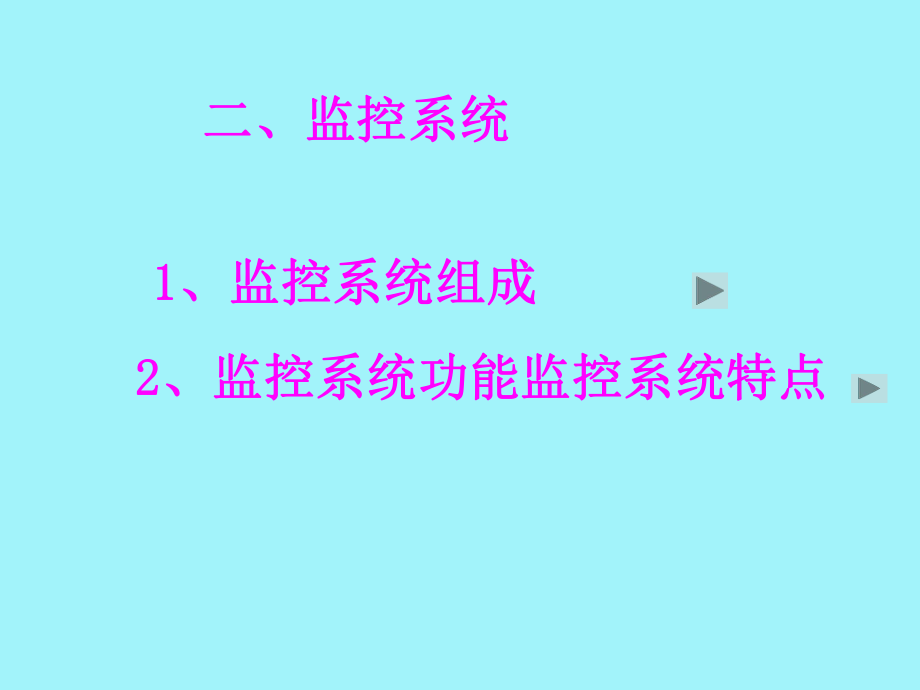

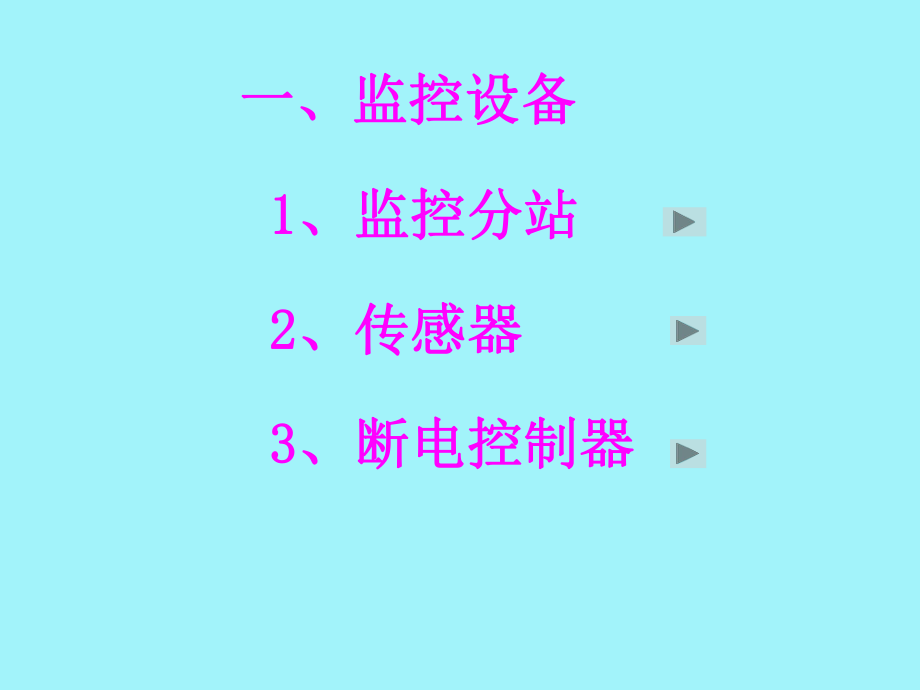

1、煤矿监控设备及监控煤矿监控设备及监控系统的使用系统的使用 一、监控设备一、监控设备 1 1、监控分站、监控分站 2 2、传感器、传感器 3 3、断电控制器、断电控制器 二、监控系统二、监控系统 1 1、监控系统组成、监控系统组成 2 2、监控系统功能监控系统特点、监控系统功能监控系统特点 三、监控设备的使用与管理三、监控设备的使用与管理 1、瓦斯传感器设置、瓦斯传感器设置 2、其它传感器设置其它传感器设置 3、瓦斯断电及风电闭锁瓦斯断电及风电闭锁 4 4、煤矿安全规程规定、煤矿安全规程规定 5 5、监控设备管理规定、监控设备管理规定 谢谢 谢谢2008年年6月月 KJ65KJ65矿井安全监控系
2、统矿井安全监控系统 KJ65N矿井安全监控系统采用目前最先进的计算机监控技术及网络技术开发出来的。本系统由地面计算机网络系统、信息传输系统、井下(地面)监控分站、各类传感器、控制器等部分构成。可对矿井中的瓦斯、一氧化碳、风速、温度、水压、负压、瓦斯抽放管路内气体（压力、温度、瓦斯、流量）等参数及各种设备的开/停、馈电等状态进行实时监控和监测，可以大大提高煤矿的安全监测和生产调度的自动化水平。见下图监控主机打印机终端机监测仪传感器传感器传感器传感器传感器监测仪监测仪监测仪传感器传感器传感器通讯接口通讯接口一、系统的接收功能一、系统的接收功能 本系统对模拟量、开关量和累计量的处理功能，本系统能对各
3、种模拟量、开关量和累计量实现实时连续监测和监测信息远距离传输，并将数据实时处理、存盘。 模拟量：瓦斯、一氧化碳、风速、温度、瓦斯抽放管路（压力、温度、瓦斯、流量）等。 开关量和累计量：设备开/停、馈电、风门开关等。二、二、系统的控制功能系统的控制功能完备的断电完备的断电/ /复电功能复电功能 地面监控主机可手动对井下分站下发断电/复电命令，一个命令可控制若干用电设备开关，响应时间不大于系统巡检周期。 井下分站具有断电/复电功能，当系统发生故障时可保证甲烷断电仪和甲烷风电闭锁装置的全部功能，分站的初始化参数（断电值、复电值、报警值等）可保存。 异地断电控制功能 系统具有异地断电/复电功能。当接于
4、A分站的甲烷等被测量超限时，可控制接于B分站的被控设备断电。故障闭锁故障闭锁/ /解锁功能解锁功能 本系统分站具有故障闭锁功能，当与闭锁控制有关的设备未投入正常运行或故障时，可切断其所监控的全部非本质安全型电气设备的电源并闭锁；当闭锁控制有关的设备工作正常并稳定运行后，自动解锁。 三、自检功能三、自检功能 当井下传感器发生故障或传感器和分站之间的线路发生故障以及正在使用后备电源时，井下分站和地面监控主机会有“失调”、“断线” “后备电源”提示，并报警（包括音）、提示和记录。 四、通讯功能四、通讯功能 监控系统常用的通讯方式有基带传输方式和频移键控方式，KJ65监控系统采用的是频移键控方式。数据
5、传输速率1200bps，传输误码率10-8 ，地面通讯接口装置和分站之间通讯电路均有光电隔离。五、数据存储、曲线、图形显示功能五、数据存储、曲线、图形显示功能 本系统具有全信息显示功能，内容包括：地点、名称、单位、报警门限、断电门限、监测值、断电值、开关量状态（动画显示）、馈电状态、超限报警、断电逻辑不符报警、传感器故障闭锁与解锁功能等。系统调出整幅实时数据画面的响应时间小于5秒。六、双机备份功能六、双机备份功能 本系统地面监控中心的监控主机和备用机均为工控机，具有手动或自动切换功能，当主机发生故障时，备用机投入工作，保证监控系统的工作的连续性。 七、后备电源功能七、后备电源功能 地面监控中心
6、的电源系统选用美国山特公地面监控中心的电源系统选用美国山特公 司的大功率长延时在线式司的大功率长延时在线式UPSUPS电源作为后备电源，电源作为后备电源，可充分保证停电后为监控中心供电可充分保证停电后为监控中心供电2 2小时小时 以上；井下分站后备电源供电时间以上；井下分站后备电源供电时间2 2小时以上。小时以上。 八、红外遥控功能八、红外遥控功能 系统的井下分站（系统的井下分站（KJ65N-FKJ65N-F型矿井环境监测仪）型矿井环境监测仪）和瓦斯、一氧化碳等传感器全部采用了红外遥控功和瓦斯、一氧化碳等传感器全部采用了红外遥控功能，分站的地址号、参数设置、传感器属性、各种能，分站的地址号、参
7、数设置、传感器属性、各种功能选择、关机等和传感器的调零、调精度、参数功能选择、关机等和传感器的调零、调精度、参数设置、输出方式设置等均可由红外遥控器设置设置、输出方式设置等均可由红外遥控器设置。 九、自动短信信息功能九、自动短信信息功能 系统的监控主机若配接该厂研制的短信系统的监控主机若配接该厂研制的短信发送设备，则可以通过发送短信的方式将监发送设备，则可以通过发送短信的方式将监控系统的数据、报警、故障等各种信息及时控系统的数据、报警、故障等各种信息及时地传递至有关人员。而且可以对每个短信发地传递至有关人员。而且可以对每个短信发送对象进行各种设置。送对象进行各种设置。 本部分结束本部分结束 各
8、类传感器设置各类传感器设置T210米1015米1.回采工作面瓦斯传感器布置图回采工作面瓦斯传感器布置图T1回风探头迎头探头回采工作面 T1 T1 报警浓度报警浓度:1.0%CH4:1.0%CH4， 断电浓度断电浓度:1.5%CH4:1.5%CH4， 复电浓度复电浓度:1.0%CH4:1.0%CH4， 断电范围断电范围: :为工作面和回风巷内的全部为工作面和回风巷内的全部非本质安全型电气设备。非本质安全型电气设备。 T2 T2 报警浓度报警浓度:1.0%CH4:1.0%CH4， 断电浓度断电浓度:1.0%CH4:1.0%CH4， 复电浓度复电浓度:1.0%CH4:1.0%CH4， 断电范围断电范
9、围: :为工作面和回风巷内的全部为工作面和回风巷内的全部非本质安全型电气设备。非本质安全型电气设备。T1T2F35米1015米2.掘进工作面瓦斯传感器布置图掘进工作面瓦斯传感器布置图回风传感器迎头器工作面传感器 T1报警浓度报警浓度:1.0%CH4， 断电浓度断电浓度:1.5%CH4， 复电浓度复电浓度:1.0%CH4， 断电范围断电范围:掘进巷道内全部非本质安全型电气掘进巷道内全部非本质安全型电气设备。设备。 T2报警浓度报警浓度:1.0CH4， 断电浓度断电浓度:1.0CH4， 复电浓度复电浓度:1.0CH4， 断电范围断电范围:掘进巷道内全部非本质安全型电掘进巷道内全部非本质安全型电气设
10、备。气设备。掘进工作面传感器掘进工作面传感器T1T210米1015米T31015米3.被串回采工作面进风巷甲烷传感器的布置被串回采工作面进风巷甲烷传感器的布置进风探头进风探头T1进风传感器进风传感器: :报警浓度报警浓度:0.5%CH4;:0.5%CH4;断电浓度断电浓度:0.5%CH4;:0.5%CH4;复电浓度复电浓度:0.5%CH4;:0.5%CH4;断电范围断电范围: :为进风巷、工作面为进风巷、工作面和回风巷内的全部非本质安和回风巷内的全部非本质安全型电气设备。全型电气设备。 一、一氧化碳传感器的设置一、一氧化碳传感器的设置 一氧化碳传感器应垂直悬挂，距顶板一氧化碳传感器应垂直悬挂，
11、距顶板（顶梁）不得大于（顶梁）不得大于300mm300mm，距巷壁不得，距巷壁不得小于小于200mm200mm，并应安装维护方便，不影，并应安装维护方便，不影响行人和行车。响行人和行车。 带式输送机滚筒下风带式输送机滚筒下风侧侧10-15m10-15m处宜设置一处宜设置一氧化碳传感器，报警浓度为氧化碳传感器，报警浓度为0.0024% 0.0024% 。 自然发火观测点、封闭火区防火墙栅栏自然发火观测点、封闭火区防火墙栅栏外宜外宜 设置一氧化碳传感器，报警浓度为设置一氧化碳传感器，报警浓度为0.0024% 0.0024% 。 开采容易自燃、自燃煤层的矿井，采区开采容易自燃、自燃煤层的矿井，采区回
12、风巷、一翼回风巷、总回风巷应设置一回风巷、一翼回风巷、总回风巷应设置一氧化碳传感器，报警浓度为氧化碳传感器，报警浓度为0.0024% 0.0024% 。二、风速传感器的设置二、风速传感器的设置 采区回风巷、一翼回风巷、总回风巷的测采区回风巷、一翼回风巷、总回风巷的测风站应设置风速传感器。风速传感器应设风站应设置风速传感器。风速传感器应设置在巷道前后置在巷道前后10m10m内无分支风流、无拐弯、内无分支风流、无拐弯、无障碍、断面无变化、能准确计算风量的无障碍、断面无变化、能准确计算风量的地点。当风速低于或超过地点。当风速低于或超过煤矿安全规程煤矿安全规程的规定值时，应发出声、光报警信号。的规定值
13、时，应发出声、光报警信号。三、风压传感器的设置三、风压传感器的设置 主要通风机的风硐内应设置风压传感器。主要通风机的风硐内应设置风压传感器。四、瓦斯抽放管路中其它传感器的设置四、瓦斯抽放管路中其它传感器的设置 瓦斯抽放泵站的抽放泵输入管路中宜设瓦斯抽放泵站的抽放泵输入管路中宜设置流量传感器、温度传感器和压力传感器；利用置流量传感器、温度传感器和压力传感器；利用瓦斯时，应在输出管路中设置流量传感器、温度瓦斯时，应在输出管路中设置流量传感器、温度传感器和压力传感器。防回火安全装置上宜设置传感器和压力传感器。防回火安全装置上宜设置压差传感器。压差传感器。五、烟雾传感器的设置五、烟雾传感器的设置 带式
14、输送机滚筒下风侧带式输送机滚筒下风侧10-15m10-15m处应设置烟雾传处应设置烟雾传感器。感器。六、温度传感器的设置六、温度传感器的设置1 1、温度传感器应垂直悬，距顶板（顶梁）不、温度传感器应垂直悬，距顶板（顶梁）不得大于得大于300mm300mm，距巷壁不得小于，距巷壁不得小于200mm200mm，并，并应安装维护方便，不影响行人和行车。应安装维护方便，不影响行人和行车。2 2、开采容易自燃，自燃煤层及地温高的矿井、开采容易自燃，自燃煤层及地温高的矿井采煤工作面应设置温度传感器。温度传感采煤工作面应设置温度传感器。温度传感器的报警值为器的报警值为3030。如图。如图7 7所示。所示。3
15、 3、机电硐室内应设置温度传感器，报警值为、机电硐室内应设置温度传感器，报警值为3434。瓦斯断电及风电瓦斯断电及风电 闭锁控制闭锁控制瓦斯断电及风电闭锁瓦斯断电及风电闭锁煤矿安全规程规定：煤矿安全规程规定： 采掘工作面及回风巷中瓦斯超过规程规采掘工作面及回风巷中瓦斯超过规程规定数值时，必须切断采掘工作面及进、回定数值时，必须切断采掘工作面及进、回风巷中全部非本安供电电源。风巷中全部非本安供电电源。 采用局部扇风机的掘进工作面采用局部扇风机的掘进工作面, ,当局扇当局扇停止供风时停止供风时, ,必须切断掘进工作面及回风必须切断掘进工作面及回风巷中全部非本安供电电源。巷中全部非本安供电电源。1.
16、 瓦斯断电瓦斯断电 由瓦斯传感器、井下分站由瓦斯传感器、井下分站( (监控仪、监控仪、断电仪断电仪) )、断电控制器及采区供电馈电、断电控制器及采区供电馈电开关、开关、 高压开关等组成。见附图高压开关等组成。见附图 当瓦斯超限时，瓦斯传感器发出报当瓦斯超限时，瓦斯传感器发出报警声，同时将信号传给监控仪，监控仪警声，同时将信号传给监控仪，监控仪经过逻辑控制使常开接点闭合，断电控经过逻辑控制使常开接点闭合，断电控制器输出制器输出3636伏直流电压，至此，馈电开伏直流电压，至此，馈电开关、高压开关动作切断被控工作面供电关、高压开关动作切断被控工作面供电电源。电源。瓦斯断电控制方块图瓦斯断电控制方块图传感器传感器馈电开关电器设备高压开关电器设备电器设备监控仪控制器2. 2. 风电闭锁风电闭锁 由瓦斯传感器、井下分站由瓦斯传感器、井下分站( (监控监控仪、断电仪仪、断电仪) )、断电控制器、专供风、断电控制器、专供风车开关、备用风车开关及馈电开车开关、备用风车开关及馈电开关关 、等组成。、等组成。 见附图见附图 当专供风车因故停止运转时，当专供风车因故停止运转时，通过断电控制器的逻辑控制，备用通
