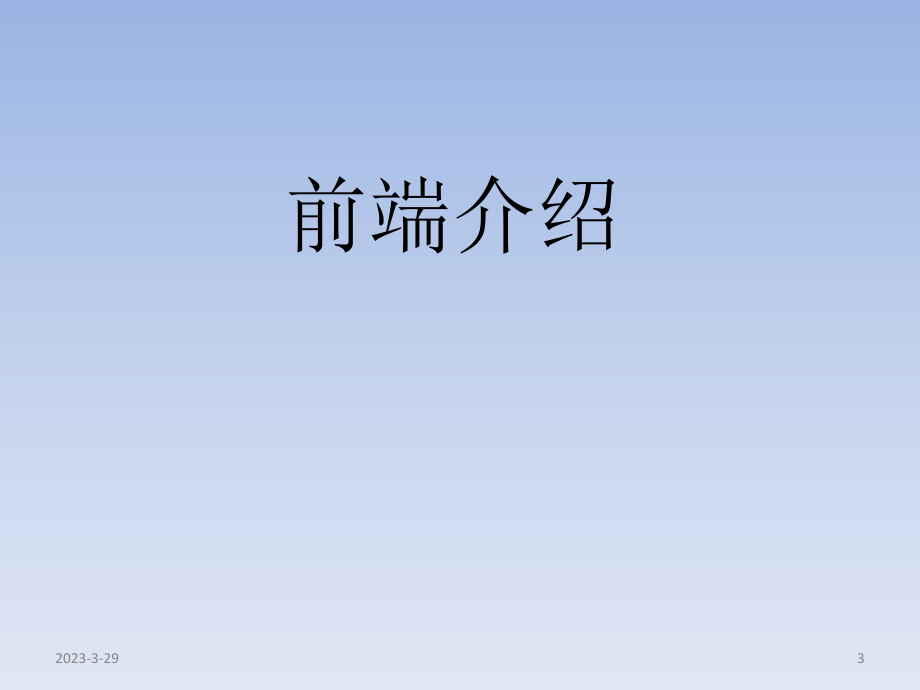

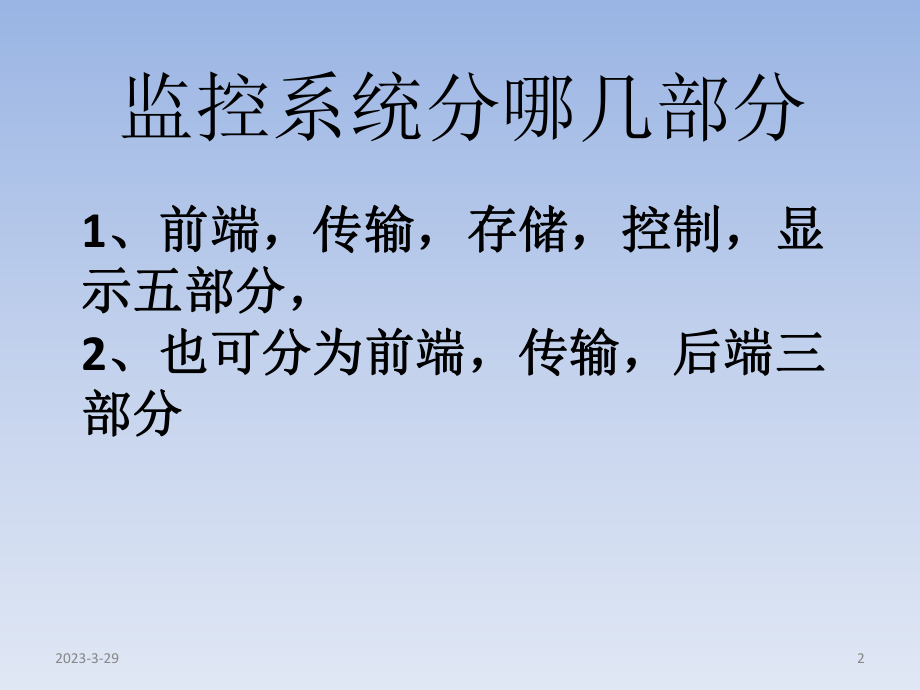

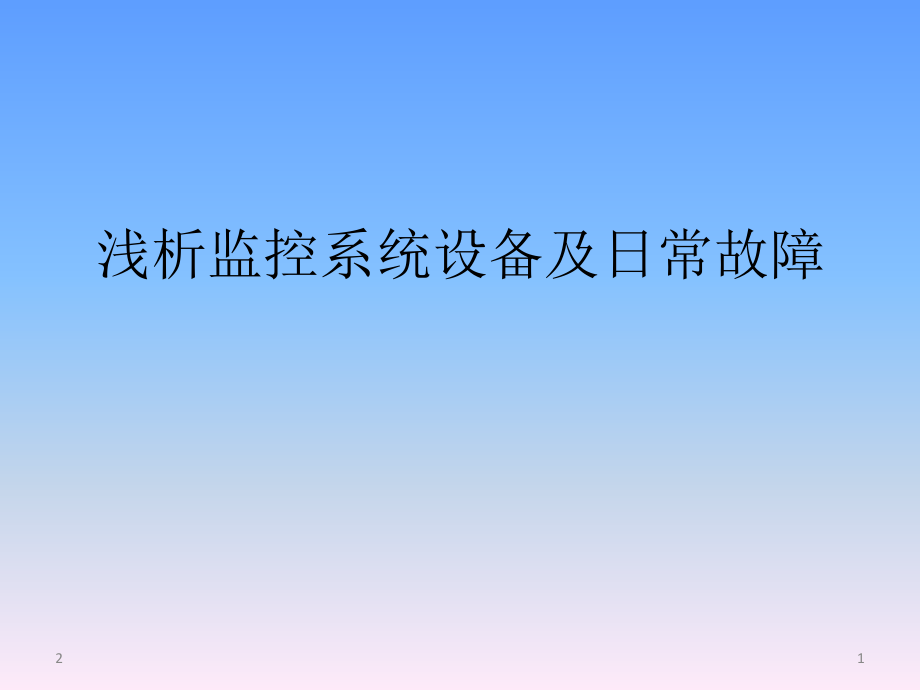

1、浅析监控系统设备及日常故障121、前端，传输，存储，控制，显、前端，传输，存储，控制，显示五部分，示五部分，2、也可分为前端，传输，后端三、也可分为前端，传输，后端三部分部分监控系统分哪几部分22023-3-29前端介绍32023-3-29摄像机分类 针孔摄像机 全景摄像机 行业类摄像机 防爆摄像机 热成像摄像机 卡口摄像机等42023-3-29枪型摄像机功能： 宽动态 强光抑制 应用银行、交通等52023-3-29摄像机镜头62023-3-29模拟摄像机和网络摄像机区别 模拟摄像机清晰度以电视线划分400线600线等分辨率为CIF和D1等。 数字摄像机清晰度以像素100万130万200万50
2、0万（720P,960P,1080P,2K,4K）等 协议 GB28181和ONVIF 压缩格式 H.264.H.26572023-3-29码率、分辨率格式分辨率PALNTSC码率视频高宽比8K3310万像素 7680 x43207680 x432040-60Mbps16:95K1470万像素 5120 x28805120 x288025-35Mbps16:94K880万像素4096x21604096x216020-30Mbps256:1355MP500万像素2592x19442592x19448Mbps4:32K310万像素2048x10802048x108010-15Mbps256:135
3、3MP300万像素2047x15362047x15366Mbps4:31080p200万像素1920 x10801920 x10804Mbps16:9960p130万像素1280 x9601280 x9602Mbps4:3720p100万像素1280 x7201280 x7202Mbps16:9D1(4CIF)40万像素704x576704x4801Mbps22:15CIF10万像素352x288352x2400.5Mbps11:982023-3-29模拟高清和网络高清区别 模拟高清HD-SDI 优点：实现无延时 缺点：前端和后端必须为HD-SDI设备，价格高，不同品牌不兼容，系统扩展不方便。
4、92023-3-29传输介绍102传输部分 传输分类：有线传输、无线传输 有线传输：视频线，双绞线，光缆，网线，双绞线等 无线传输：4G，微波等112023-3-29传输距离 有线传输122023-3-29传输设备132023-3-29交换机主要参数 第一就是背板带宽的大小：所有端口容量 x 端口数量之和的2倍应该小于背板带宽，可实现全双工无阻塞交换，证明交换机具有发挥最大数据交换性能的条件。比如24口交换机，不能低于48条高速全双工通道使任何一个端口进行通常数据交换。一台交换机的背板带宽越高，处理数据的能力就越强。 计算方法：100M*24口*2=4.8G。142023-3-29交换机主要参
5、数 第二就是端口吞吐量，即交换机在某端口进行的数据包转发能力，单位通常使用pps（包每秒）来衡量。一般来讲，低端的路由器包转发率只有几K到几十Kpps，而高端路由器则能达到几十Mpps甚至上百Mpps。满配置吞吐量(Mbps)=满配置GE端口数1.488Mpps，其中1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps。152023-3-29交换机主要参数 例如，一台最多可以提供24个千兆端口的交换机，其满配置吞吐量应达到 241.488Mpps = 35.712Mpps，才能够确保在所有端口均线速工作时，提供无阻塞的包交换。 如果一台交换机最多能够提供64个千兆端口，而宣称的吞吐量
6、为不到95.2Mpps(64 x 1.488Mpps = 95.2)，那么用户有理由认为该交换机采用的是有阻塞的结构设计。 一般是两者都满足的交换机才是合格的交换机。一般是两者都满足的交换机才是合格的交换机。162023-3-29后端介绍172DVR和NVR添加摄像机注意事项 DVR添加动点摄像机相对应的通道波特率，协议，地址要和动点摄像机一致，多个动点摄像机地址不能重复。 NVR添加摄像机时，NVR和摄像机必须统一网段即192.168.1.X和192.168.0.X 在网络监控系统中网关地址和广播地址不能用 192.168.1.1 192.168.1.255 182023-3-29海康摄像机
7、添加步骤 首先，要把所有的线路都布好。然后把所有的设备都连接好。 打开硬盘录像机，先要设置一个管理员密码，密码可以自定义。 初始化本地磁盘。将硬盘录像机里的新硬盘格式化。如下图界面：点击“是”就可以。 点击菜单中的”网络设置“，将硬盘录像机改成和摄像机在同一个网段 点击ip通道，搜索摄像机，然后将摄像机进行添加。 选择一键激活192023-3-29录像存储计算 硬盘容量=码率/8*3600*24*天数*摄像机个数=( )MB 举例说明16台1080P摄像机要求存储15天 4/8*3600*24*15*16=10368000MB MB,GB,TB单位换算 10368000/1024=10125G
8、B 10125/1024=9.8876TB202023-3-29常用显示接口212023-3-29辅助设备222023-3-29模拟系统图232023-3-29网络系统图242023-3-29数+模系统图252023-3-29常见故障分析与排除262摄像机常见故障 无图像无图像分析原因：接头松动，传输线路和传输设备损坏，电源供电不正常，摄像机或者主机某接口损坏解决方法：检查接口是否正常。利用万用表检查传输线路是否有短路。查看传输设备信号是否正常。检查电源是否正常。用工程宝检查摄像机是否正常。更换主机接口。 红外系列机器晚上出现图像照度差、发白或有亮白色光圈红外系列机器晚上出现图像照度差、发白或
9、有亮白色光圈现象现象。分析原因：出现图像发白或亮白色光圈现象主要因红外发光管发出的红外光通过球罩折射到镜头所致解决方法：避免让红外光折射到镜头表面，通常采用海绵圈进行镜头与红外光的隔离，在装配时一定要将球罩紧贴海绵圈272023-3-29摄像机常见故障 夜防水机白天图像正常，夜间发白夜防水机白天图像正常，夜间发白分析原因：摄像机安装空间狭小或者摄像机前方有物体，造成红外光反光强烈。解决方法：调整摄像机角度。红外摄像机白天图像正常，晚上看不清图像红外摄像机白天图像正常，晚上看不清图像分析原因：摄像机老化感光下降，电源供电不正常，摄像机开启红外灯功率不够。解决方法：负载检查电源。282023-3-
10、29摄像机常见故障图像质量不好图像质量不好 a.镜头是否有指纹或太脏 B.光圈有否调好。 C.视频电缆接触不良。 D.电子快门或白平衡设置有无问题。 E.传输距离是否太远。 F.电压是否正常。 G.附近是否存在干扰源。 H.在电梯里安装时要与电梯保证绝缘免受干扰。 i.CS接口有否接对。292023-3-29摄像机常见故障图像有干扰图像有干扰(例如斜纹水波纹横线此种情况不一定是产品本身问题，很多情况下是由于以下例如斜纹水波纹横线此种情况不一定是产品本身问题，很多情况下是由于以下原因造成的：原因造成的：1、线材质量问题，建议尽量使用国标线材。质量较差的线材在传输过程中衰减信号，易出现被干扰现象。
11、2、视频线或摄像机被强磁场干扰。强磁场源如：大功率电动机，高频发射机等。强磁会对绝大多数摄像机产生干扰。3、稳压电源内部电容滤波不良。在使用一体变焦摄像机中，请尽量不要使用集中供电。4、传输线路过长。5、视频线的BNC头制做工艺差。6、雷击造成摄像机无图像(通常为DSP,CPU,电源板损坏)7、摄像机工作中电源电压过高。8、BNC头松动。9、电源变压器损坏。10、220V交流供电电网电压波动太大。建议监控系统采用UPS(净化稳压电源)220伏交流电源集中供应方式，同时尽量做视频和电源的防雷处理.解决方法：安装抗干扰器，线路接地，线缆穿金属管，安装解决方法：安装抗干扰器，线路接地，线缆穿金属管，
12、安装UPS302023-3-29云台、球机常见故障 1设备转动时没有图像或图像不清晰 原因：设备转动时电机工作，电源功率小，设备内部接线松动。 解决方法：更换电源，重新连接内部接口 2设备不受控制 原因：云台或者球机和主机波特率、协议不配备 解决方法：调整波特率协议 3部分设备不受控制 原因：S485接线不规范 解决方法：采用手拉手接线方式，安装S485分配器312023-3-29光端机常见故障无视频图像如监视器上不能显示图像或黑屏，请参照如下步骤检查：1、检查发射机或接收机上的OPT指示灯是否亮起2、检查连接光端机的光纤跳线端面是否有脏污，如有脏污请用无水酒精擦拭后再试；检查光纤跳线是否有折
13、断或过度弯曲的地方；如有条件使用光功率计检查发射机的光输出功率（DB值），在到接收端检查发射机经过光缆衰减后的光功率，如果两值之差的绝对值超过18DB，可以判断光缆链路衰减过大。3、检查设备是否安装相反，发射机与接收机不可相反使用。4、检查发射机的视频输入指示灯是否常亮，如果不亮为摄像机无视频输出，请检查摄像机是否正常、视频线是否和光端机BNC接口连接良好。322023-3-29光端机常见故障 在监控中心不能控制云台、高速球不能转动在监控中心不能控制云台、高速球不能转动 检查控制时，接收机数据指示灯是否闪烁。 分别检查发射机与接收机的控制线是否连接良好 如连接良好，应检查控制线是否接反，接线端
14、子A应连接控制线正极， B应连接负极，发射机与接收机的485总线端子均不能极性接反 如上述检查均正常，请检查控制设备如键盘，矩阵等是否工作正常，并检查前端云台、高速球等是否工作正常，协议、工作速率、地址码是否正确一致332023-3-29光端机常见故障图像跳动、有雪花或不清晰图像跳动、有雪花或不清晰 如设备有此现象时，应首先判断是设备传输的所有通道均有此现象，还是其中某一通道有此现象。例如：8路视频光端机所传输的8路视频信号均有雪花或图像跳动现象，则可认为光纤链路损耗过大造成，进一步应到中心端检查发射机经光缆传输后的光功率是否在设备允许的最大链损范围之内；如果8路视频信号中某一路或某几路有此现
15、象，请检查其他设备。342023-3-29网络摄像机常见故障高清网络摄像机不确定性的经常掉线高清网络摄像机不确定性的经常掉线原因1：采用了集中供电方式，高清网络摄像机对电源适配器的要求比模拟机相对较高，需要较为稳定的电压和电流，而由于集中供电会造成电压和电流的不稳，所有会造成部分高清网络摄像机的重启或者启动不了。解决方法：改成单独供电方式，采用好一些的电源原因2:网线质量差，高清视频对网络传输速率的要求相对较高，所以网络丢包会表现的非常明显，比如经常掉线，严重的根本不出图像。解决方法：采用国标纯铜网线原因3：高清网络摄像机和交换机之间/或者交换机和交换机之间/或者交换机和PC/NVR之间的网线
16、距离超过了100米。解决方法：可以在中间不超过100米的地方增加一个带中继功能的交换机，或者采用光纤传输。原因4：高清网络摄像机和局域网内的其他网络设备的IP地址有冲突。解决方法：修改高清网络摄像机或者其他网络设备的IP地址保证不要冲突。原因5：网络交换机的带宽不足解决方法：如果高清网络摄像机数量较，建议采用全千兆交换机，352023-3-29网络摄像机常见故障图像延时大、丢帧图像延时大、丢帧原因：水晶头质量低，传输带宽小等解决方法：更换水晶头，采用国标线缆，合格交换机录像机搜索不到摄像机录像机搜索不到摄像机原因：线路连接不通，IP地址没在同一个网段解决方法：检查线路，设置主机和摄像机IP地址。362023-3-29
