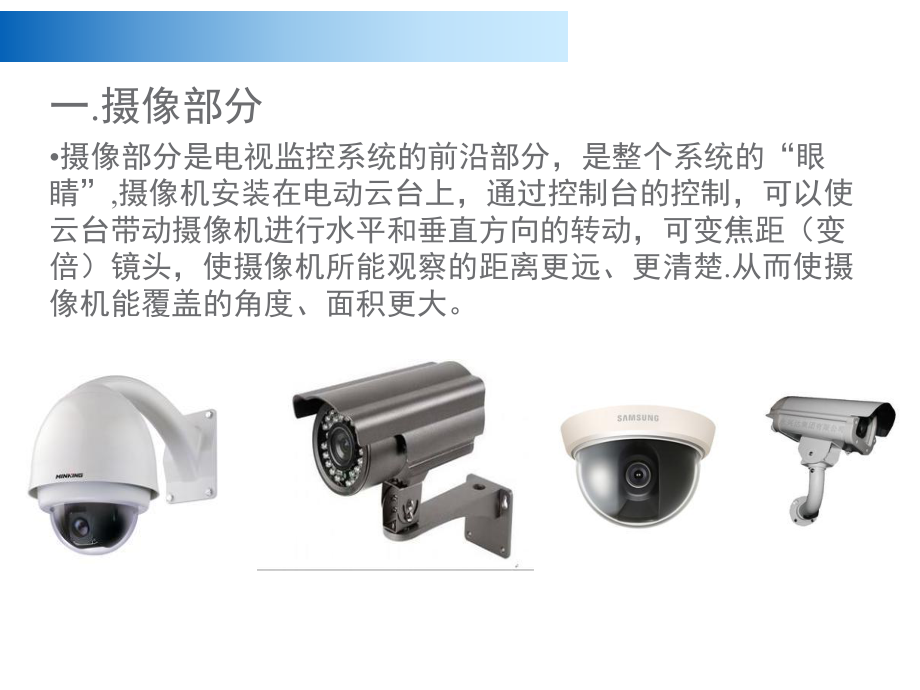

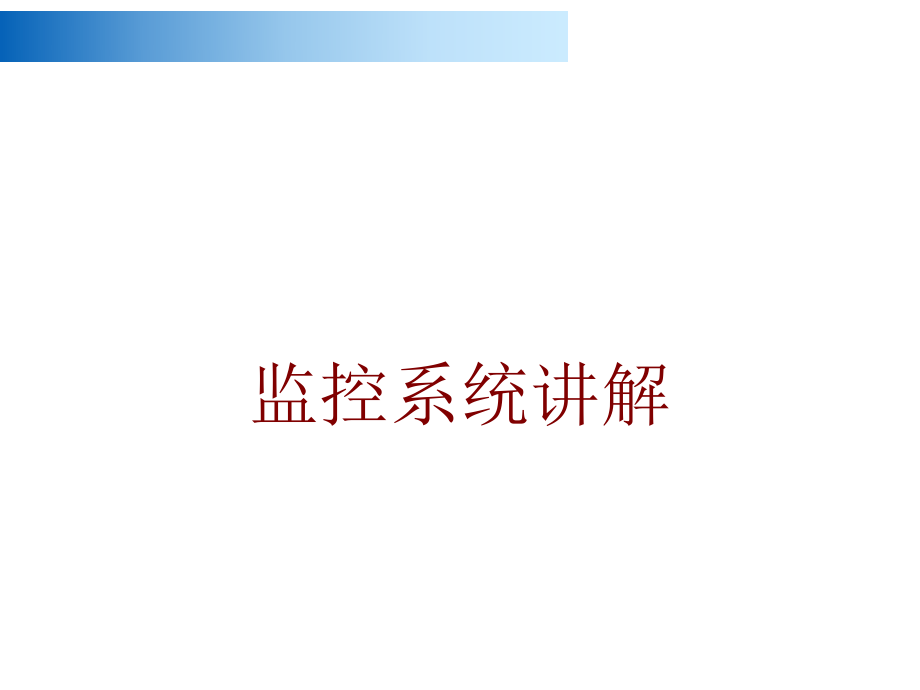

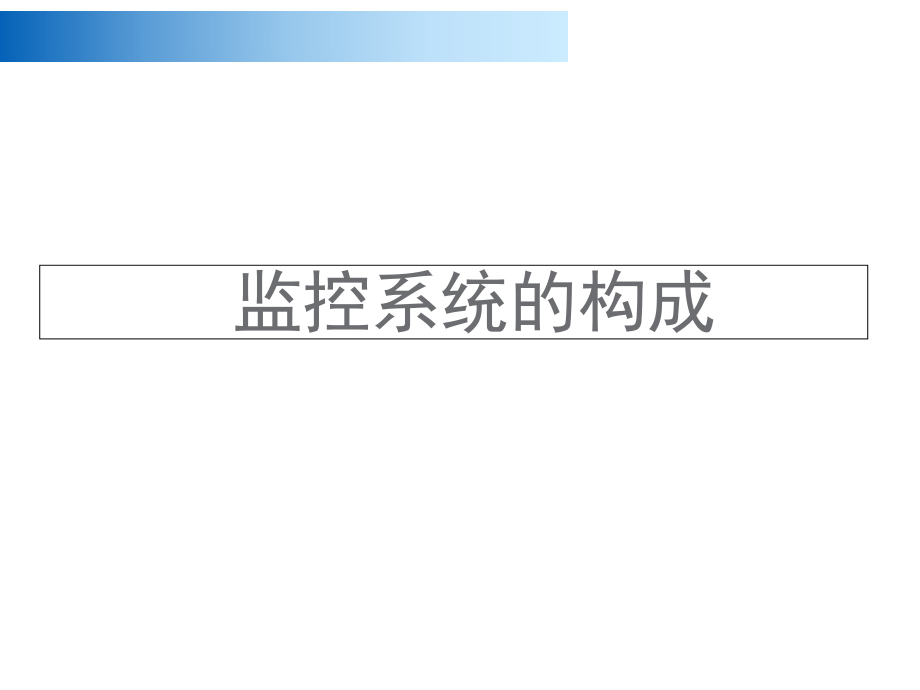

1、监控系统讲解 监控系统的构成一.摄像部分摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”,摄像机安装在电动云台上，通过控制台的控制，可以使云台带动摄像机进行水平和垂直方向的转动，可变焦距（变倍）镜头，使摄像机所能观察的距离更远、更清楚.从而使摄像机能覆盖的角度、面积更大。二.传输部分传输部分就是系统的图像信号通路。一般来说，传输部分单指的是传输图像信号。但是，由于某些系统中除图像外，还要传输声音信号，同时，由于需要有控制中心通过控制台对摄像机、镜头、云台、防护罩等进行控制，因而在传输系统中还包含有控制信号的传输，所以我们这里所讲的传输部分，通常是指所有要传输的信号形成的传输系统的总和。三
2、.控制部分控制部分是整个系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心。控制部分主要由总控制台组成。四.储存部分 硬盘录像机，即数字视频录像机，相对于传统的模拟视频录像机，采用硬盘录像，故常常被称为硬盘录像机，也被称为DVR。它是一套进行图像存储处理的计算机系统，具有对图像/语音进行长时间录像、录音、远程监视和回放控制的功能。五.显示部分显示部分一般由一台或多台监视器组成。它的功能是将传送过来的图像一一显示出来。 配套设备 分配器作用分配器作用：将一路视频信号分为多路，一般常见的有1分2、 1分4、1分8等。如一路图像需要同时在办公室 和门卫室显示，这样就需要将信号分成两路到 两个不同
3、地理位置的地方显示。 1.视频分配器视频分配器作用：作用：将多个摄像机在一台监视器（电视）上显示，也可 设定一个时间，让多个摄像机图像在一台监视器 （电视）上轮流显示。2.视频切换器视频切换器3.视频分割器视频分割器 作用：作用：将多个视频信号以将多个视频信号以4、9、16的分格形式显示在的分格形式显示在 一起，也可以单独显示某一路视频信号，而不一起，也可以单独显示某一路视频信号，而不 需要轮流显示多个画面需要轮流显示多个画面 。 矩阵的作用主要是矩阵的作用主要是具有具有 ，分割，分割 ，分配，分配 ，切切换换的作用，的作用，同时可以遥控相关的云台和镜头，同时可以遥控相关的云台和镜头，同时可以
4、控制云台的上下、左右，镜头的远同时可以控制云台的上下、左右，镜头的远近、长短以及摄象机的开关。近、长短以及摄象机的开关。 4.矩阵矩阵视频矩阵图视频矩阵图如何快速检测维护视频监控系统和排除故障一、 监控摄像头监控中心收不到图像我们首先要对监控摄像机进行检测看是否正常 。用视频监控综合测试仪对以下三个方面进行检测 。1 .检测摄像机是否有图像, 使用视频监控综合测试仪检测摄像头能看到图像说明摄像机正常。如果收不到图像或者图像不清晰,就说明摄像机有问题了。 2.2.电源供电问题电源供电问题测试摄像机供电,用万用表检测, 一般输出直流电压是12V,智能球机变压器输出是交流24V，还有交流220V直接
5、输入。 这里说明一下, 在视频监控系统中, 变压器可以说是故障率最高的配件了, 很多都是变压器烧坏而引起的故障 。3.视频信号衰減检测, 通过监控综合测试仪检测摄像机的视频复合电平, 800-1 000mV的范围为正常, 电平的高低会造成图像异常, 电平太低图像会变暗, 太高图像会有虚影 。4.监视器上出现有致状的干扰。 这种干扰的出现, 轻微时不会掩盖正常图像, 而严重时图像就无法观看了这种故障現象产生的原因较多也较复杂。 大致有如下几原因: (1)视频传输线的质量不好, 特别是屏蔽性能差。不是质量很好的铜线网, 或屏蔽网过稀而起不到屏蔽作用, 这类视频线的线电阻过大, 因而造成信号产生较大
6、衰減也是加重故障的原因 。此外, 这类视频线的特性阻抗不是75以及参数超出规定也是产生故障的原因之一 。由于产生上述的干扰現象不一定就是视频线不良而产生的故障,因此这种故時原因在判断时要准确和慎重。只有当排除了其它可能后才能从视频线不良的角度去考虑 。如真是电缆质量问题,最好的办法当然是把所有的这种电缆全部換掉, 换成符合要求的电缆, 这是彻底解决问题的最好办法。（2）由子视频电缆线的芯线与屏蔽网短路、断路造成的故障。这种故障的表现形式是在监视器上产生较探较乱的大面积网纹干扰,以至图像全部被破坏,形不成图像和同步信号。这种情況多出現在BNC接头或其它类型的视频接头上。即这种故障现象出现时,往往
7、不会是整个系统的各路信号均出问题,而仅仅出現在那些接头不好的线路上。 只要认真逐个检査这些接头,就可以解決。5.光纤收发器故障光纤收发器故障1.光纤收发器的故障大多数都是电源光纤收发器的故障大多数都是电源问题，用万用表测量电源电压是否正问题，用万用表测量电源电压是否正常常2.光纤线路是否畅通（可以用光纤测光纤线路是否畅通（可以用光纤测试仪检测）试仪检测）3.光纤跳线是否有曲折，接头是否完光纤跳线是否有曲折，接头是否完好。好。一.一个云台在使用后不久就运转不灵或根本不能转动，是云台常见故障。这种情况的出现除去产品质量的因素外，一般是以下各种原因造成的：云台摄像机的故障1. 摄像机及其防护罩等总重
8、量超过云台的承重。特别是室外使用的云台，往往防护罩的重量过大，常会出现云台转不动(特别是垂直方向转不动)的问题。2.室外云台因环境温度过高、过低、防水、防冻措施不良而出现故障甚至损坏。3. 距离过远时，操作键盘无法通过解码器对摄像机(包括镜头)和云台进行遥控。这主要是因为距离过远时或线路老化，控制信号衰减太大，解码器接收到的控制信号太弱引起的。这时应该在一定的距离上加装中继盒以放大整形控制信号。4. 监视器的图像对比度太小，图像淡。 这种现象如果不是控制主机及监视器本身的问题，就是传输距离过远或视频传输线衰减太大。在这种情况下，应加入线路放大和补偿的装置。5. 图像清晰度不高、细节部分丢失、严
9、重时会出现彩色信号丢失或色饱和度过小。这是由于图像信号的高频端损失过大，这种情况或因传输距离过远，而中间又无放大补偿装置。6. 色调失真。这是在远距离的视频基带传输方式下容易出现的故障现象。主要原因是由传输线引起的信号高频段相移过大而造成的。这种情况应加相位补偿器。7. 操作键盘失灵。这种现象在检查连线无问题时，基本上可确定为操作键盘“死机”造成的。键盘的操作使用说明上，一般都有解决“死机”的方法，例如“整机复位”等方式，可用此方法解决。如无法解决，就可能是键盘本身损坏了。8. 主机对图像的切换不干净。这种故障现象的表现是在选切后的画面上，叠加有其它画面的干扰，或有其它图像的行同步信号的干扰。这是因为主机或矩阵切换开关质量不良，达不到图像之间隔离度的要求所造成的。一个大型的、与防盗报警联动运行的电视监控系统，是一个技术含量高、构成复杂的系统。各种故障现象虽然都有可能出现，但只要把好所选用的设备和器材的质量关，严格按标准和规范施工，一般是不会出现大问题的。即使出现了，只要冷静分析和思考，不盲目地大拆大卸，是会较快解决问题的。总结总结谢谢！谢谢！
