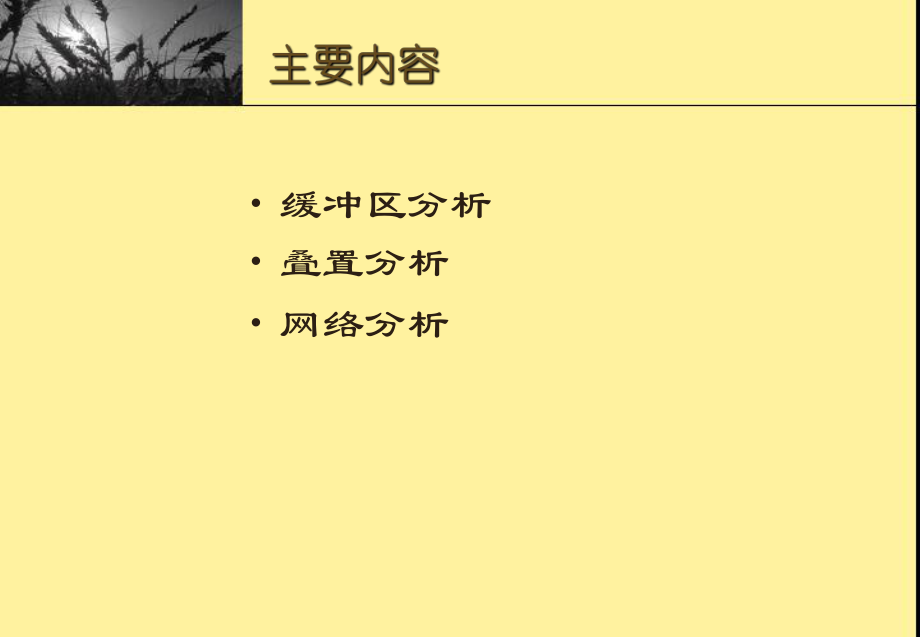

1、 缓冲区分析 叠置分析 网络分析1. 缓冲区的基础 缓冲区是地理空间，目标的一种影响范围或服务范围在尺度上的表现，是给定空间对象或集合后获得的它们的领域，而邻域的大小由邻域的半径或缓冲区建立条件来决定，因此对于一个给定的对象A，它的缓冲区可以定义为：（d一般是指欧式距离，也可以是其它的距离，其中r为邻域半径或缓冲区建立的条件）( , )Px d x Ar点状要素缓冲区线状要素缓冲区面状要素缓冲区图7.1 缓冲区示意图2. 缓冲区的建立u点状要素：直接以其为圆心，以要求的缓冲区距离大 小为半径绘圆，所包容的区域即为所要求区域 。u线状要素：做边的平行线，并考虑其端点处建立的原则，即可建立缓冲区，

2、常用的方法有角平分线法和凸角圆弧法 。u面状要素：做其边线的平行线，建立方法与线状要素相同，但要考虑内在缓冲区和外围缓冲区的区别在ArcGIS中缓冲区建立有如下三种不同的方式：1）以一个给定的距离建立缓冲区（At a specified distance ）2）以分析对象的属性值作为权值建立缓冲（Based on a distance from an attribute ）3）建立一个给定环个数和间距的分级缓冲区 （An multiple buffer rings ）图7.2 缓冲区建立的三种方式1）2）3）在ArcGIS中完成缓冲区的建立时需要注意的：1）缓冲区相交的地区选择融合或相互独立（

3、Dissolve barriers between or not）2）对多边形进行的内缓冲和外缓冲的选择（inside or outside） 图7.3 完成缓冲区之前应注意的区域1）2）图7.4 点状要素的缓冲区图7.5 线状要素的缓冲区 面状要素的缓冲区几种形式：1）inside and outside（内外缓冲区之和）2）only outside（仅仅只有外缓冲区）3）only inside（仅仅只有内缓冲区）4）outside and include inside（外缓冲区和原有图形之和）如右图7.6为建立缓冲区之前的原始面状要素：图7.6 原始面状要素Inside and outsi

4、deonly outsideonly insideOutside and include inside图7.7 四种不同的面状要素的缓冲区除此之外，缓冲区还可以利用距离制图的方法来获得，但是距离制图方法是基于栅格数据形式来进行缓冲区的建立，它的过程和结果都是栅格数据，与矢量的缓冲区建立的方法有着本质的区别1.叠置分析的基础 叠置分析是将有关主题层组成的各个数据层面进行叠置产生一个新的数据层面，其结果综合了原来两个或多个层面要素所具有的属性，同时叠置分析不仅生成了新的空间关系，而且还将输入的多个数据层的属性联系起来产生了新的属性关系。 叠置分析是对新要素的属性按一定的数学模型进行计算分析，其中往

5、往涉及到逻辑交、逻辑并、逻辑差等的运算。 2.叠置分析操作方法分类1）图层擦除（Erase）2）识别叠加（Identity） 3）交集操作（Intersect） 4）均匀差值（Symmetrical difference） 5）图层合并（Union） 6）修正更新（Update） 3.叠置分析的操作对象 在ArcGIS中叠置分析可以对多个格式的图层进行操作具体如下：1）shape file文件2）coverage文件3）GeoDatabase里面的要素注：对coverage文件操作需要安装ArcGIS Workstaion才行。3.叠置分析方法1）图层擦除（Erase）图层擦除是指输入图层根据

6、擦除图层的范围大小，将擦除参照图层所覆盖的输入图层内的要素去除，最后得到剩余的输入图层的结果。从数学的空间逻辑运算的角度来说，即（即 且 ，A为输入图层，B为擦除层） AABAABAABAABxAxB多边形与多边形点与多边形线与多边形图7.8 图层擦除的三种形式2）识别叠加（Identity） 识别叠加是指输入图层和另外一个图层进行识别叠加，在图形交迭的区域，识别图层的属性将赋给输入图层在该区域内的地图要素，同时也有部分的图形的变化在其中。 多边形与多边形点与多边形线与多边形图7.9 识别叠加的三种形式3）交集操作（Intersect） 交集操作是得到两个图层的交集部分，并且原图层的所有属性将

7、同时在得到的新的图层上显示出来。在数学运算上表现如:（A,B分别是进行交集的两个图层）。 xAB点与多边形点与点点与线线与线点，线和面混合多边形与多边形线与多边形图7.10 交集操作的七种形式4）均匀差值（Symmetrical difference） 在矢量的叠置分析中也有为了获得两个图层去掉它们之间的公共部分，而只需要剩下的部分，同时对原有图层的空间上的分布也进行一定区域内的调整，新生成的图层的属性也是综合两者的属性而产生的。利用数学的空间逻辑运算的方式表示就是：（A,B分别是进行交集的两个图层）。 ()xABAB 在ArcGIS中，在均匀差值操作时，无论是输入图层或差值图层都必须是多边形

8、图层，虽然在理论上，点和线与其依然可以进行此类叠置分析，但从层面的角度来考虑，不同维数的几何形态如线和多边形进行均匀差值的叠置分析，最后会得到同一层面内会存在不同的几何形态如一部分是多边形而另一部分是线的情况，即一种层面出现两种形态，故而在ArcGIS规定了只能对多边形进行此类操作 图7.11 均匀插值操作5）图层合并（Union） 图层合并是通过把两个图层的区域范围联合起来而保持来自输入地图和叠加地图的所有地图要素。在布尔运算上用的是or关键字，即输入图层or叠加图层，因此输出的图层应该对应于输入图层或叠加图层或两者的叠加的范围。从数学角度来表示就是：（A,B分别是进行交集的两个图层）。 x

9、 xAB 在图层合并的同时要求两个图层的几何特性必须全部是多边形。图层合并将原来的多边形要素分割成新要素，新要素综合了原来两层或多层的属性。多边形图层合并的结果通常就是把一个多边形按另一个多边形的空间格局分布几何求交而划分成多个多边形，同时进行属性分配过程将输入图层对象的属性拷贝到新对象的属性表中，或把输入图层对象的标识作为外键，直接关联到输入图层的属性表中。 图7.12 图层合并操作6）修正更新（Update） 修正更新是指首先对输入的图层和修正图层进行几何相交的计算，然后输入的图层被修正图层（一般为多边形）覆盖的那一部分的属性将被修正图层而代替。而且如果两个图层均是多边形要素的话，那么两者

10、将进行合并，并且重叠部分将被修正图层所代替，而输入图层的那一部分将被擦去。 多边形与多边形点与多边形线与多边形图7.13 修正更新的三种形式 另外，在叠置分析中最常见的误差是破碎多边形，也就是在两个输入地图的相关或共同边界，相交的地方会出现非常细小的多边形区域。这时就需要设置一定的容错量来消除这种细小多边形。1. 网络分析概念 空间数据的网络分析是对地理网络，城市基础设施网络（如各种网线，电缆线，电力线，电话线，供水线，排水管道等）进行地理化和模型化，基于它们本身在空间上的拓扑关系、内在联系、跨度等属性和性质来进行空间分析，通过满足必要的条件得到合理的结果。 网络分析的理论基础是图论和运筹学，

11、它是从运筹学的角度来研究，统筹，策划一类具有网络拓扑性质的工程如何安排各个要素的运行使其能充分发挥其作用或达到所预想的目标，即利用统筹学建立模型，采用数学图论的方法来实现这个模型，最终得到结果，从而指导现实和应用，故而对网络分析的研究在空间分析中占有着极其重要的意义。 2. 网络的组成和建立 1）网络的基本组成l一般网络的组成lArcGIS中网络的组成 一般网络的组成包括以下几个部分u 线状要素网络中流动的管线，包括有形物体和无形物体两种，其状态属性包括阻力和需求u 点状要素包括有障碍，拐角点，中心，站点，ArcGIS中网络的组成 而在ArcGIS网络分析中涉及的网络是由一系列要素类别组成的，

12、可以度量并能图形表达的网络，又称之为几何网络。图形的特征可以在网络上表现出来，同时也可以在同一个网络中表示出如运输线、闸门、保险丝与变压器等不同性质的数据。一个几何网络包含了线段与交点的连结信息且定义出部分规则，如：哪一个类别的线段可以连至某一特定类别的交点，或某两个类别的线段必须连至哪一个类别的交点。2）网络的建立u一般情况下网络的建立uArcGIS中的几何网络的建立一般情况下网络的建立 网络是通过将内在的线，点等要素在相应的位置绘出后，然后根据他们的空间位置以及各种属性特征从而建立它们的拓扑关系，使得它们能成为网络分析中的基础部分，基于其能进行一定的网络空间分析和操作 ArcGIS中网络的

13、建立 一个整的几何网络必须首先建立一个空的空间图形网络然后再加入其各个属性特征值，一旦网络数据被建立起来，全部数据被存放在地理数据库中，由数据库的生命循环周期来维持其运作。当使用者使用或编辑其部分或全部图形属性特征数据时，都将以原先的地理数据库中调出其已经定义好的连接规则和相互关系为基础。在ArcGIS中建立的几何网络的格式是GeoDataBase，将其全部的数据和组成部分封装在一个文件中3. ArcGIS网络分析数据的预处理1）网络数据的符号化2）几何网络要素的添加和删除3）网络连通性的变更4）网络可运行性的编辑1）网络数据的符号化 网络的线状要素的属性存在着可运行和不可运行情形，称之为可运

14、行性。可运行的要素允许资源流动通过，不可运行的要素则不允许。这项信息被储存在该要素类别属性表格中的Enable字段，值为代表可运行的，值为代表不可运行的。使用属性来符号化要素可以很快的定义出哪些图征是可运行的，哪些是不可运行的。 图7.14 网络数据符号化(注：其中红色为不可运行）2）几何网络要素的编辑 添加新的几何网络要素和直接在数据库中添加数据要素是类似的，稍稍不同的是当新的几何网络要素被添加到几何网络中的时候，它在空间上和其他网络要素在空间上的拓扑连接关系将同时由地理数据库自动产生并同时保存在其中，以便以后分析使用。 3）网络连通性的变更 由于时间或空间的变化使得网络中的空间连通性发生了

15、一定的变化，例如城市中有些道路因为修路的原因而使得不能通过。要注意的是解除连通性并非是将要素从数据库中删除，只是移除了它与其他要素在空间上的关联；同样建立连通性是将该要素与其他要素相联结在一起，建立它们之间的空间关联。4）网络可运行性的编辑 几何网络中的任何几何网络要素都可以是可运行的或不可运行的。在几何网络中预设的所有的要素都是可以运行的，而不可运行的要素可以把那处的当作网络中的中断来处理,而不需要真的移除它与其他空间网络要素的空间关系，例如单行道。在ArcGIS中网络的运行性可以通过编辑需要操作的要素属性中的Enabled属性来修改 4. 网络分析的基本功能1）应用方面一般网络分析的基本功

16、能2）原理方面ArcGIS中网络分析的基本功能1）一般网络分析的基本功能 从实际应用的方面来说，网络分析的基本功能是基于几何网络的特征和属性，利用距离、权重和规划条件来进行分析得到结果并且应用在实际中，它主要包括： u路径分析u地址匹配u资源分配2）ArcGIS中网络分析的基本功能 从原理方面来说，网络分析主要是从网络流的流向方面和路径的追踪研究上着手的，故而在ArcGIS中将网络分析划分为u流向分析u追踪分析流向分析A）流向的决定因素B）流向的分类C）流向的显示D）流向的变更A）流向的决定因素在网络中的流动方向是决定于：u 网络的连通性 u 网络中起点或终点要素的位置 u 网络要素的可运行性 B）流向的分类网络边要素的流向可以分为三个类别： u 确定的流向u 不确定的流向u 未初始化的流向 在流向的确定的里面要着重要注意的是：一般城市中存在着回路（连通图）所以在网络中很多的流向就是变成了不确定的流向。C）流向的显示 网络流向功能是设定网络数据中资源的流动方向。ArcGIS将此信息储存在网络的线段图征中，使用设施网络分析工具条（Utility Network Analyst）就可以显示
