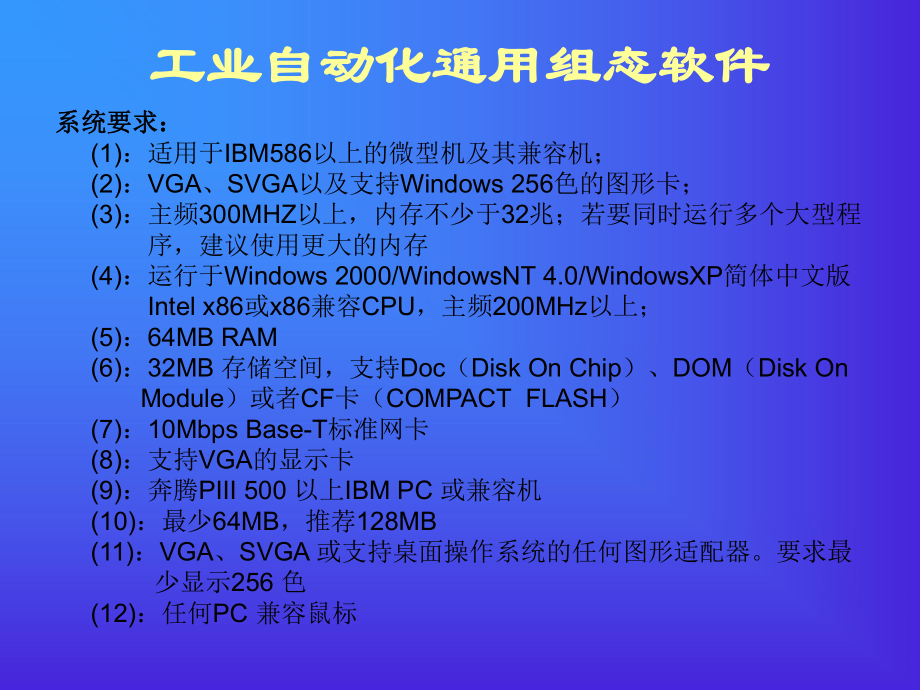

1、工业自动化通用组态软件工业自动化通用组态软件工业自动化通用组态软件工业自动化通用组态软件系统要求：系统要求： (1)：适用于IBM586以上的微型机及其兼容机； (2)：VGA、SVGA以及支持Windows 256色的图形卡； (3)：主频300MHZ以上，内存不少于32兆；若要同时运行多个大型程 序，建议使用更大的内存 (4)：运行于Windows 2000/WindowsNT 4.0/WindowsXP简体中文版 Intel x86或x86兼容CPU，主频200MHz以上； (5)：64MB RAM (6)：32MB 存储空间，支持Doc（Disk On Chip）、DOM（Disk O

2、n Module）或者CF卡（COMPACT FLASH） (7)：10Mbps Base-T标准网卡 (8)：支持VGA的显示卡 (9)：奔腾PIII 500 以上IBM PC 或兼容机 (10)：最少64MB，推荐128MB (11)：VGA、SVGA 或支持桌面操作系统的任何图形适配器。要求最 少显示256 色 (12)：任何PC 兼容鼠标工业自动化通用组态软件工业自动化通用组态软件 数据交换数据交换组态王与其它电力系统（如GIS系统、MIS系统、配网分析等）交换数据的途径有：1、 采用DDE的方式与组态王动态交换实时数据。2、 采用OPC的方式与组态王动态交换实时数据。3、 利用数据库

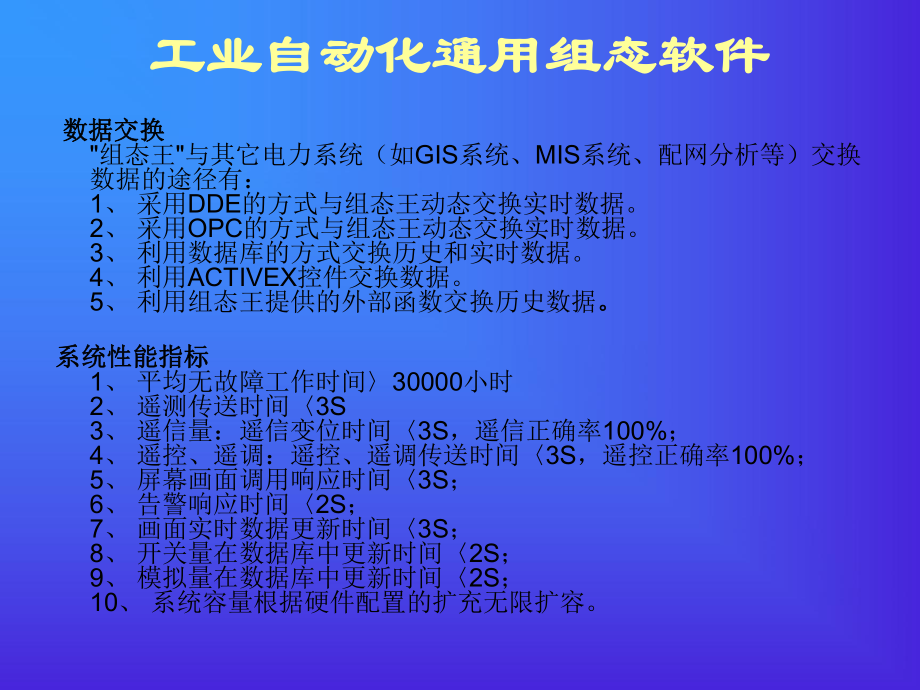

3、的方式交换历史和实时数据。4、 利用ACTIVEX控件交换数据。5、 利用组态王提供的外部函数交换历史数据。 系统性能指标系统性能指标1、 平均无故障工作时间30000小时2、 遥测传送时间3S3、 遥信量：遥信变位时间3S，遥信正确率100%；4、 遥控、遥调：遥控、遥调传送时间3S，遥控正确率100%；5、 屏幕画面调用响应时间3S；6、 告警响应时间2S；7、 画面实时数据更新时间3S；8、 开关量在数据库中更新时间2S；9、 模拟量在数据库中更新时间2S；10、 系统容量根据硬件配置的扩充无限扩容。 工业自动化通用组态软件工业自动化通用组态软件“以信息化带动工业化以信息化带动工业化”是

4、我国是我国“十五十五”期间重要的发展战略。期间重要的发展战略。 组态王软件经过七年开发，五年的各种突发环境的真实考验，九千例工程（钢铁，化工，电力，国属粮库，邮电通讯，环保，水处理，冶金等各行业）的现场运行（包括“中华世纪坛”国家标志性工程），现已成为国内组态软件的客户首选，并且作为首家国内组态软件应用于国防，航空航天等重大领。 组态王具有的十大特点：组态王具有的十大特点： 一、工程管理 为用户集中管理本机上的所有组态王工程。 二、画面制作系统 （1）支持无限色和过渡色； （2）图库“一次构造，随处使用”； （3）多种形状和效果的按钮和多种格式的图形； （4）可视化动画连接向导。 三、报警和事

5、件系统 具有方便、灵活、可靠、易于扩展、通过网络远程报警的特点。工业自动化通用组态软件工业自动化通用组态软件四、报表系统bb 提供一套全新、集成的内嵌式报表系统，内部提供丰富的报表函数。提供报表工具条、报表模板，报表能够进行组态。 五、控件 支持Windows标准的Active X控件（主要为可视控件），包括Microsoft提供的标准Active X控件和用户自制的Active X控件。三个功能强大的控件，即数据表格控件；历史曲线控件；PID调节控件。 六、OPC 全面支持OPC标准，可作为OPC服务器，也可以作为OPC客户端，节省了不同厂商的控制系统相连的工作量和费用。并且组态王提供SDK

6、开发包.七、通讯系统 （1）支持GPRS/PSTN，可通过宏电公司的H7000 GPRS无线数据通信系统与组态王原有驱动程序无缝连接，硬件设备端无需更改程序。能实时显示现场设备运行状况。 （2）开发中进行硬件测试，在不启动运行系统的情况下，能测试对硬件设备的读写操作。 （3）支持网络DDE，实现组态王与excel和vb程序间通过网络进行数据交换.工业自动化通用组态软件工业自动化通用组态软件八、安全系统 采用分级和分区保护的双重保护策略。新增用户组和安全区管理，999个不同级别的权限和64个安全区形成双重保护。 九、网络功能 完全基于网络的概念，是一种真正的客户-服务器模式，支持分布式历史数据库

7、和分布式报警系统，组态王的网络结构是一种柔性结构，可以将整个应用程序分配给多个服务器。 十、冗余系统 组态王提供三重意义上的冗余功能，即双设备冗余、双机冗余和双网络 冗余。组态王应用精彩回放组态王应用精彩回放 : (1)武钢在热轧快速线自动控制系统中首次选用国产软件组态王作为上位监控系统的开发平台，开辟国产软件在此领域应用之先河； (2)江苏省内省级水质自动监测站全部采用组态王作为软件平台； (3)双汇集团在全国各大生产基地和物流仓库建设先进的自动化监控系统，组态王成为首选。 工业自动化通用组态软件工业自动化通用组态软件 (4)佛山市供水总公司石湾水厂生产监测系统，应用WEB技术，实现生 产信

8、息与管理信息的动态连接，成为消除水厂生产过程自动化信息 孤岛现象的典范。 (5)江都水利枢纽被喻为“南水北调的龙头工程”，其自动化监控系统以 Windows NT为系统平台，亚控科技的组态王软件作为监控软件的开 发平台； (6)鞍钢选择与亚控科技联手打造被鞍钢人喻为“生命工程”的计量信息系 统工程； (7)宁波市镇海炼油石化股份有限公司低压配电监控系统遥测、遥信量 达3000余点，应用组态王软件；安装组态王程序安装组态王程序安装阅读：安装前阅读，用户可以获取关于版本的更新信息，授权信息服务和支持信息安装组态王程序：安装组态王程序安装组态王驱动程序：安装组态王 IO程序安装加密所驱动程序：安装授

9、权加密 锁驱动程序盘中珍品介绍：阅读组态王安装光提 供的价值包的内容及 列表介绍多媒体教程：浏览组态王使用入门多 媒体教程及产品功能简介浏览CD内容：浏览光盘的内容，查看 典型技术信息及文档。退出：退出Install.exe程序。安装组态王程序安装组态王程序进入组态王的安装程序进入组态王的安装程序1：在安装运行组态王的程序时，建议 用户关退出并关闭所有的Windows 程序,及应用程序.2：退出所有Windows程序之后单击 “下一步”.3：阅读后确认所有的服务条款 接受组 态王软件用户许可协议,然后点“是” 如不同意请点“后退”.4：同意之后,在下一个对话框中填好本 人 “姓名”及”公司”名

10、称.5：确认姓名和公司名称注册是否正确. 安装组态王程序安装组态王程序6：选择组态王系统安装路径,默认目录 为c:ProgramFilesKingView，若希 望安装到其它目录，请单击“浏览” 按钮.7：另建组态王安装路径在对话框的 “路径”中输入新的安装目录.8：确定组态王安装路径,安装程序会 按用户的要求创建目标文件夹， 目标文件夹变为刚才输入的文 件夹.9：选择安装类型 安装方式共三种：典型安装， 简洁安装和特定安装。典型安装典型安装 (1)：组态王系统文件 包括组态王开发环境和运行环境 (2)：组态王示例文件 组态王示例1：画面的分辨率640*480 组态王示例2：画面的分辨率800

11、*600安装组态王程序安装组态王程序 组态王示例3：画面的分辨率1024*768 (3)：图库文件 “图库”中拥有许多精美实用的图库精灵 它将使用户创建的工程更具有专业效 果,而且更加简捷方便。 (4)：组态王帮助文件 提供在线帮助 (5)：组态王电子手册 组态王手册的电子版本（PDF 格式）, 安装完组态王光盘中提供的Acrobat Reader 阅读工具即可阅读 (6)：OPC 文件 使用网络OPC 所必须的文件 简洁安装简洁安装 将安装“组态王”所需的最小组件， 将不会安装帮助文件、示例文件 和图库安装组态王程序安装组态王程序 特定安装 安装将按用户要求安装组件，请 您在所需的选项前划勾

12、10：创建程序组 从对话框确认“组态王”系统的程序 组名称，也可选择其它名称然后单 击“下一个”安装程序信息汇总： 如果有什么问题,单击“后退”可修 改前面有问题的地方，如果没有问 题,单击“下一步”,将开始安装,如安装 过程中觉得前面有问题,可单击“取消” 停止安装。安装组态王程序安装组态王程序11：安装组态王驱动程序 选中该项，点击结束系统会自动按 照组态王的安装路径安装组态王的 IO 设备驱动程序，具体安装过程请 参见“1.3 安装组态王设备 驱动”；如果不选该项点击结束,可 以以后再安装然后弹出“重启计算 机”对话框.12：选中“是”选项，再点击“结束”，将会 重新启动计算机；选中“不

13、”选项， 再点击“结束”，将不会重新启动计 算机。单击结束将完成此次安装。 弹出安装后在Windows 的开始菜单 中存在的项目。安装组态王程序安装组态王程序 12：在系统“开始”“程序组”中 创建的组态王6.5 文件夹中生 成四个文件快捷方式和三个文 件夹,具体内容请参见“2.1 认识组态王程序组成员”一节。 注意： 在成功安装“组态王”系统后, 请务必将用户登记卡寄给我 们, 我们将按照信息提供长 期的统一的服务和技术支持。 安装组态王设备驱动程序安装组态王设备驱动程序请先安装请先安装NT 4.0 的补丁的补丁6，再装驱动，再装驱动1：如果用户在安装组态 王时没有选择安装组态王 设备驱动程

14、序，则可以按 照以设备驱动程序的安装 与组态王的安装同样简单 (1)：启动组态王光盘中 Instll.exe 文件 (2)：开始安装设备驱动。 单击“安装组态王驱动程序” 按钮.驱动程序开始安装 后,首先弹出对话框。 (3)：创建路径.单击“下一个”, 将出现“选择目标位置”对话框安装组态王设备驱动程序安装组态王设备驱动程序2：创建路径 由对话框确认“组态王”系统的安装目录.系统会自动按照组态王的安装 路径列出设备驱动程序需要安装的路径.一般情况下,用户无须更改此 路径.若希望更改路径,请单击“浏览”, 弹出对话框，3：更改路径 在对话框的“路径”中输入新的安装目录.如:c:program f
