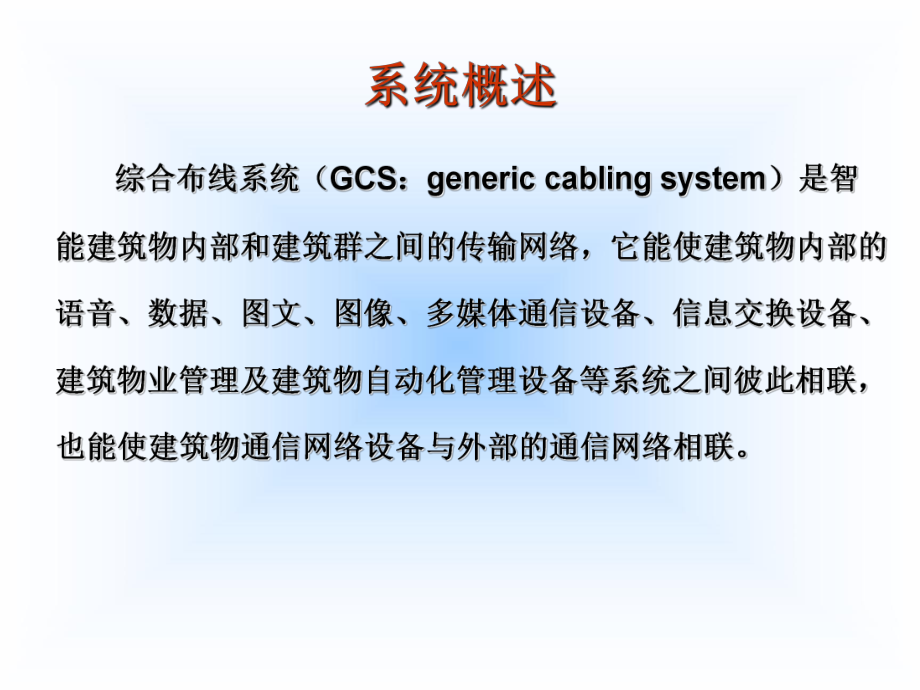

1、综合布线系统由六个子系统组成： 工作区子系统 配线子系统 干线子系统 设备间子系统 管理子系统 建筑群子系统 水平子系统水平子系统 工作区工作区 设备间设备间 楼间主干楼间主干 入口设施入口设施 主干子系统主干子系统 (电信间电信间) 管理子系统管理子系统 工作区是指一个独立的需要设置终端设备的区域。工作区应由配线（水平）系统的信息插座延伸到工作站终端设备处的连接电缆及适配器组成。一个工作区的服务面积可按510m2估算，见下图： 配线子系统是由工作区的信息插座、信息插座至楼层配线架设备（FD）的配线电缆或光缆、楼层配线设备和跳线组成，配线子系统的配线电缆长度不应超过90m。见下图： 90米米
2、干线子系统是由设备间的建筑物配线设备和连接设备间总配线架与楼层配线架之线缆及跳线组成。包括数据主干和语音主干。 设备间是在每一幢大楼的适当地点设置电信设备和计算机网络设备，以及建筑物配线设备，进行网络管理的场所。对于综合布线系统工程设计，设备间主要安装建筑物配线设备（BD）。 管理应对设备间、交接间和工作区的配线设备、线缆、信息插座等设施，按一定的模式进行标识和记录，并设置中文管理文档，文档包括：设备和线缆的用途，使用部门，组成局域网的拓扑结构，信息插座及配线架的编号、色标、链路的功能和和各项主要特征参数、链路的完好壮况、故障记录等内容。还应标明设备位置和线缆的走向等内容。 建筑群子系统是由连
3、接各建筑物之间的综合布线线缆、建筑群配线设备和跳线组成。用户需求分析系统拓朴结构各子系统设计（包括工作区、配线、干线、设备间、管理、建筑群子六个系统）系统电源、接地、与环境要求 网络数据应用分析 语音应用分析 系统类型分析（超五类及六类） 信息点布置原则 综合布线系统应是开放式星型拓朴结构，应能支持电话、数据、图文、图像等多媒体业务的需要。 综合布线系统可分为全星型和分布式星型两种拓朴结构。1、信息插座类型 水平光纤点（用于光纤到桌面） 非屏蔽数据点 屏蔽数据点（一般用于涉密网） 非屏蔽语音点（一般用于普通电话、传真等） 屏蔽语音点（用于红机电话） AP点（用于无线接入）2、信息插座设置原则线
4、缆及配线设备选型说明线缆及配线设备选型说明信息点类型 线缆及设备 水平光纤点 采用室内四芯多模光纤，配套抽屉式光纤配线架 非屏蔽数据点采用六类非屏蔽四对双绞线，配套六类非屏蔽模块和非屏蔽配线架屏蔽数据点采用六类屏蔽四对双绞线，配套六类屏蔽模块和屏蔽配线架 非屏蔽语音点采用六类非屏蔽四对双绞线，配套六类非屏蔽模块和非屏蔽配线架屏蔽语音点采用六类屏蔽四对双绞线，配套六类屏蔽模块和屏蔽配线架 AP点采用六类非屏蔽四对双绞线，配套六类非屏蔽配线架 1、弱电配线间（楼层配线架）设置 弱电配线间是指有安放楼层配线设备的弱电间。其设置应综合考虑线缆长度要求、管理的方便性及尽量降低工程造价等各方面的因素。 2
5、、数据主干设计 数据主干采用六芯室内多模光纤，以满足网络对数据流量、带宽的高要求。同时还应敷设有六类四对双绞线作为备份。3、语音主干设计 语音主干采用三类或五类25对干缆，其根数根据各配线间管理的语音点数量确定，每部电话配置1对线缆，并应至少留有30%的余量。4、配线机柜 在每个弱电配线间内应设置有配线机柜。机柜大小根据所管理的信息点容量而定，为保证安全，各机柜均应做抗震防倒加固，布线的金属线槽应直接伸入机柜，并有防鼠、防虫等线缆保护措施。 设备间宜设在计算机房内，设备间内设有机柜，用于分别用于配线、网络设备、电信进线等。 管理的内容包括：管理方式、标识、色标、交叉连接等。这些内容的实施，将给
6、今后维护和管理带来很大的方便，有利于提高管理水平和劳动效率。 建筑物之间的线缆宜采用地下管道或电缆沟的敷设方式，并应符合相关规范的规定。 电源要求接地要求环境要求国内品牌TCL、大唐、商迅、泛达等进口品牌西蒙（SIEMON）、耐克森（Nexans）、AVAYA、科龙（KRONE）、IBDN等福建省统计局综合大楼综合布线系统设计机房工程概述机房位置选择设计原则设计依据设计标准设计内容工程范例 机房工程属于多学科技术，涉及到电子工艺、建筑结构、空气调节、给水排水、电气技术和消防安全等多种专业，而且又与电子计算机技术密切相关。机房设计必须确保电子计算机系统稳定可靠运行，保障机房工作人员有良好的工作环
7、境，做到技术先进、经济合理、安全适用。 电子计算机机房在多层建筑或高层建筑物内宜设于第二、三层。 应远离产生粉尘、油烟、有害气体以及生产或贮存具有腐蚀性、易燃、易爆物品的工厂、仓库、堆场等。 应远离强振源和强噪声源。 避开强电磁场干扰。 水源充足，电力比较稳定可靠，交通通讯方便，自然环境清洁。 严格按照规范要求设计 满足消防规范要求 注重电源系统设计 安全可靠 创造良好的工作环境智能建筑设计标准 GB/T50314-2000 建筑智能化系统工程设计标准 DBJ13-32-2000 民用建筑电气设计规范 JGJ/G16-92 建筑物防雷设计规范 GB50057-94（2000年修） 电子计算机机
8、房设计规范 GB50174-93 电子计算机场地通用规范 GB/T 2887-2000 高层民用建筑设计防火规范 GB50045-95 计算站场地安全要求 GB 9361-88机房标准可分为A级、B级两级标准机房标准主要包括了以下几项内容： 开机时主机房的温湿度要求 机房照度 机房电源质量 机房防雷接地 机房零地电压 建筑功能分区 机房装修系统 机房配电系统 机房防雷接地系统 机房空调通风系统 计算机UPS系统 机房综合布线系统 机房安全防范系统 机房门禁系统 机房场地监控系统 机房火灾自动报警系统和自动气体灭火系统 机房网络监控系统 计算机机房的组成是依据其性质，任务，业务量大小，所选设备类
9、型以及计算机对供电，空调等方面的要求和管理体制而确定的。 一般可分为主机房、配线间、电源空调室、终端室及网络监控室等功能间。 机房室内装修主色调应淡雅柔和，简洁明快，所选材料应满足气密性好、不起尘、易清洁、在温、湿度变化作用下变形小的要求。机房的装修应确保防鼠、防虫的需要。机房装修内容包括：地面、墙面、吊顶、隔断及其它。地面铺设钢质抗静电地板，活动地板具有可拆卸的特点，因此，所有设备的线缆的连接、管道连接及检修更换都很方便。活动地板的敷设高度，根据需要而定，当仅敷设电缆时，其高度一般为200mm左右，当作为空调静压箱时，一般为350mm。各种设备在运行时都会发出一定程度的噪音，为降低机房噪声，
10、改善办公人员的工作环境，吊顶应采用不起尘的吸声材料。主机房净高宜为2.4m3.0m。尘埃的二次飞扬，对机房内的含尘浓度影响较大，因此装饰材料的平整、减少积灰面是非常重要的。墙面装装饰材料宜采用彩钢板及亚光水性水泥漆等。为确保机房安全，机房出入口应采用甲级钢质防火防盗门，外开且配闭门器。门口应装有识别人员身份的门禁机。主机房区域内部的隔断宜采用全玻隔断，隔断上的门采用不锈钢全玻门，增强房间通透性。其余房间隔断可采用轻质砼板隔断。计算机机房共有两种用电负荷：计算机系统用电负荷和动力照明用电负荷。计算机系统用电包括为机房内的网络设备和各弱电间的网络设备供电，动力照明用电包括机房内空调用电、照明用电和
11、维修用电。机房两种用电负荷均要求采用TN-S系统供电。供电电源质量应满足规范要求。两种用电负荷均采用市电和备用电源（柴油发电机组）双回路电源供电，在负荷末端（机房配电区内）进行双电源自动切换。机房内应设有大功率UPS电源，其功率应满足机房内和各楼层弱电间内所有计算机网络设备的用电要求。机房普通插座配电线路及机房照明配电线路均采用阻燃铜芯线。计算机插座电缆采用RVVP-32.5专用屏蔽电缆。机房内的UPS电源插座和市电插座，两者应在外观上有明显区别，以免混插。 机房灯具主要采用与吊顶相协调的3*20W高效荧光灯以保证充足的照明，主机房区域照度应不小于300Lx，其他房间照度不应小于200Lx。机
12、房内设有应急灯作为事故照明，在市电停电时，主机房区域应急灯可由机房内UPS电源进行供电。主机房应急照度取不小于30Lx。 在机房的各出入口安装有疏散指示灯（安全出口灯），其照度不小于0.5LX。 机房雷电侵入方式 机房配电系统防雷及浪涌过电压保护 网络通信线路防雷 接地类型（交流工作接地、安全保护接地、直流工作接地、防雷接地） 接地要求 为保证机房设备能够连续、稳定、可靠地运行，需要排出机房内设备及其它热源所散发的热量，维持机房内恒温恒湿状态，并控制机房的空气含尘量。为此空调系统须有送风、回风、加热、加湿、冷却、减湿和空气净化的能力。宜采用恒温恒湿精密空调系统。 机房新风系统主要作用：给机房提
13、供足够的新鲜空气，为工作人员创造良好的工作环境；维持机房对外的正压差，避免灰尘进入，保证机房有更好的洁净度。工程设计应结合系统要求和建筑条件综合考虑。新风系统的风管及风口位置应配合空调系统和室内结构来合理布局。其风量根据空调送风量大小而定。 计算机系统用电负荷应采用大功率UPS供电，以保证供电的稳定性和可靠性 。UPS容量应根据机房内设备的具体情况确定。 综合布线系统的设备间设在计算机机房内。机房内信息点的布置应与装修精密配合。该系统宜纳入大楼的综合布线系统统一考虑。 应在机房的各出入口安装摄像机，对机房的出入口情况进行实时监视，同时在出入口还应安装有报警探头，可对非法入侵实时报警。该系统宜纳
14、入大楼的安全防范系统及机房的场地监控系统。 机房门禁系统多采用非接触式智能IC卡管理系统。该系统可灵活、方便地规定进入机房的人员、时间、权限，防止人为因素造成的破坏，保证机房的安全。 随着信息化程度的不断提高，机房计算机系统的数量与俱增，其环境设备也日益增多，机房环境设备（如供配电系统、UPS 电源、空调、消防系统、CCTV系统等）必须保证24小时正常的运行。因此，对机房动力设备及环境实施监控就显得尤为重要。系统可对机房设备（如供配电系统、UPS电源、防雷器、空调、消防系统、保安门禁系统等）的运行状态、温度、湿度、洁净度、供电的电压、电流、频率、配电系统的开关状态、测漏系统等进行实时监控并记录
15、历史数据，实现对机房遥测、遥信、遥控、遥调、遥视的管理功能，确保机房高效的管理和安全运营提供有力的保证。 系统结构图如下： 计算机机房按照规范要求安装有火灾自动报警系统和自动气体灭火消防系统，以保护中心机房投资和安全可靠运行，火灾自动报警系统和自动气体消防系统由大楼消防专业负责施工。 随着信息技术的发展和国际互连网的普及，计算机系统及网络通讯设备与日俱增，局域网、行业网规模越来越大、业务越来越繁忙，一旦计算机系统和网络设备出现故障，业务系统陷于停顿，损失难以估计，因此必须对整个计算机系统和网络通讯系统进行自动实时的监控管理。 网络监控系统对计算机及网络的管理包括三部分：计算机网络管理、计算机系统管理及计算机业务系统管理，它不但能与国外网络管理系统（简称网管）一样用于复杂网络的监控管理，而且能对计算机系统及计算机业务系统提供监控管理。 福建省统计局综合大楼计算机机房设计
