1、网络摄像机培训（一）什么是网络摄像机？ 网络摄像机又叫IP Camera（简称IPC或IP CAM）由网络编码模块和模拟摄像机组合而成。网络编码模块将模拟摄像机采集到的模拟视频信号编码压缩成数字信号，从而可以直接接入网络交换及路由设备。网络摄像机内置一个嵌入式芯片，采用嵌入式实时操作系统。网络摄像机是传统摄像机与网络视频技术相结合的新一代产品。摄像机传送来的视频信号数字化后由高效压缩芯片压缩，通过网络总线传送到Web服务器。网络上用户可以直接用浏览器观看Web服务器上的摄像机图像，授权用户还可以控制摄像机云台镜头的动作或对系统配置进行操作。网络摄像机能更简单的实现监控特别是远程监控、更简单的施

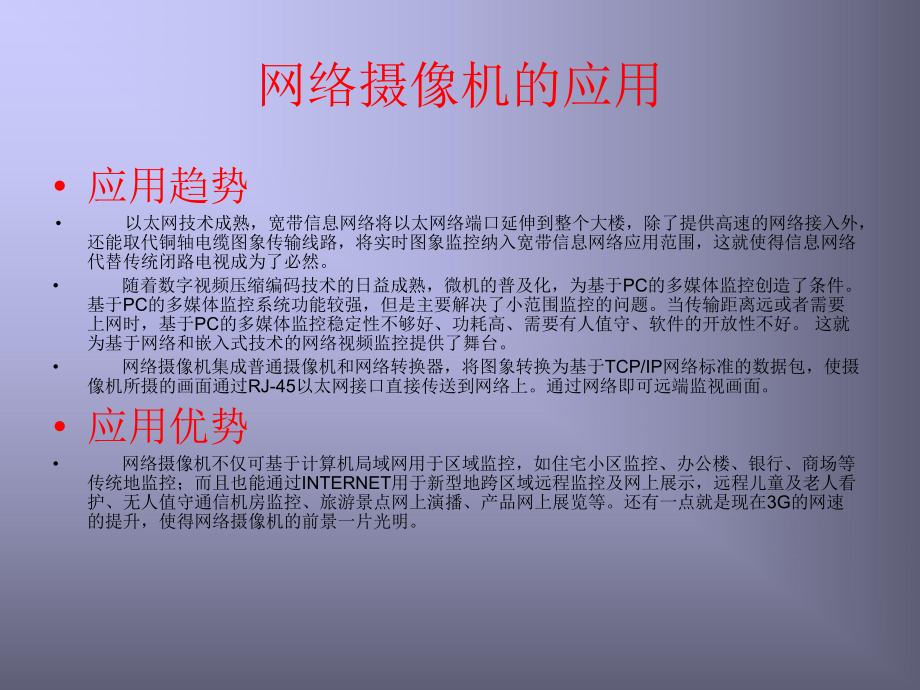

2、工和维护、更好的支持音频、更好的支持报警联动、更灵活的录像存储、更丰富的产品选择、更高清的视频效果和更完美的监控管理。另外，IPC支持WIFI无线接入、3G接入、POE供电（网络供电）和光纤接入。网络摄像机的应用 应用趋势 以太网技术成熟，宽带信息网络将以太网络端口延伸到整个大楼，除了提供高速的网络接入外，还能取代铜轴电缆图象传输线路，将实时图象监控纳入宽带信息网络应用范围，这就使得信息网络代替传统闭路电视成为了必然。 随着数字视频压缩编码技术的日益成熟，微机的普及化，为基于PC的多媒体监控创造了条件。基于PC的多媒体监控系统功能较强，但是主要解决了小范围监控的问题。当传输距离远或者需要上网时
3、，基于PC的多媒体监控稳定性不够好、功耗高、需要有人值守、软件的开放性不好。 这就为基于网络和嵌入式技术的网络视频监控提供了舞台。 网络摄像机集成普通摄像机和网络转换器，将图象转换为基于TCP/IP网络标准的数据包，使摄像机所摄的画面通过RJ-45以太网接口直接传送到网络上。通过网络即可远端监视画面。 应用优势 网络摄像机不仅可基于计算机局域网用于区域监控，如住宅小区监控、办公楼、银行、商场等传统地监控；而且也能通过INTERNET用于新型地跨区域远程监控及网上展示，远程儿童及老人看护、无人值守通信机房监控、旅游景点网上演播、产品网上展览等。还有一点就是现在3G的网速的提升，使得网络摄像机的前
4、景一片光明。IPC的组成与原理(1) IPC结构原理图 IPC的组成与原理(2) 组成原理网络摄像机一般由镜头、图像传感器、声音传感器、A/D转换器、图像、声音、控制器网络服务器、外部报警、控制接口等部分组成。 工作原理网络摄像机除了具备一般传统摄像机所有的图像捕捉功能外，机内还内置了数字化压缩控制器和基于WEB的操作系统，使得视频数据经压缩加密后，通过局域网，Internet或无线网络送至终端用户。网络摄像机可以直接接入到TCP/IP的数字化网络中，因此这种系统主要的功能就是在联网上面，通过互联网或者内部局域网进行视频和音频的传输。IPC的清晰度（一） 高清的定义指视频的垂直分辨率为720线
5、的隔行或逐行扫描、视频宽纵比为16:9的视频源；高清视频信号分为高清（即720P，专业称谓：HD）和全高清（即1080P，专业称谓：FULL HD)两种级别。而720P以下级别称之为：标清（但是D1在国内通常叫做模拟高清）IPC的清晰度（二） 标清、高清、全高清的区别IPC的清晰度（三） 像素对比-模拟的最高像素为D1即为800*600IPC的清晰度（四） 成像效果对比网络摄像机的存储(1) 多样化的存储方式SD卡本地储存强大的USB功能FTP远程储存NVR储存内外网PC储存硬盘阵列网络摄像机的存储(2) 储存空间计算分辨率帧率码流录像大小/时30天所需容量16路需要2T硬盘数量D125204
6、8700M500G4-5个720P2540963G2160G17-18个1080P2581926G4320G35-36个如表格可见，储存网络录像机所需的容量是非常大的。那么为节省成本，通常会有降帧，降码流的做法。网络摄像机的传输 有线网络摄像机双绞线连接RJ-45端口。实际上IP网络摄像机，在选择上无论是选择超五类还是超六类线。国际网线的标准网线在网络监控摄像机传输上距离最好不要超过90M，经实际测试过国内合格的网线一般150M没什么大问题，如果超过150米，可使用网络延长器来延长网络传输的距离。 这样有效的延长了以太网传输距离,经目前测试可达700米。那要是更长呢？就要用到光纤收发器，用光纤
7、来传输了。 无线网络摄像机局域网内使用WIFI连接。无线WIFI网络摄像机采用了外置天线，信号传输稳定性肯定是要比笔记本WIFI的信号要好一些的，原则上跟网络传输原理一样，空旷不超过100米的距离，无线WIFI网络摄像机诞生，大大满足了一些别墅，家庭，商铺等等场合，还有一些不太好布线的地方，完全省去了布线施工的复杂性的，真正的变工程为产品。 3G网络摄像机网络摄像机的未来趋势。通过3G网络进行传输的网络摄像机，目前来说中国的3G网络分联通WCDMA，电信的CDMA2000，移动的TD-SCDMA。目前来说3G网络传视频监控的费用还是比较高的，随着今后3G网络的普及，资费下调，3G网络摄像机的普
8、及也是迟早的。3G网络摄像机的应用场合，油田监控，机房无人值守监控，边防监控，公交站台监控等等各个领域。 IPC和模拟机的对比IPC和模拟机的对比模拟摄像机网络摄像机清晰度最高D1(720*576)最高500万(2560*1980)传感器常用CCD常用COMS扫描方式隔行扫描逐行扫描音频需外接内置双向音频供电外接电源可选POEIPC的后端 IPC的后端设备PC作为家庭、学校、店铺、公司等的常用终端，几乎是人手一部。以PC来作为网络摄像机的后端设备，方便且节约成本近几年，随着IP网络的快速发展，视频监控行业也进入了全网络化时代。全网络化时代的视频监控行业正逐步表现出IT行业的特征，作为网络化监控
9、的核心产品NVR，从本质上已经变成了IT产品。NVR 什么是NVR？NVR，全称Network Video Recorder，即网络视频录像机。 NVR能做什么？ NVR实质上是“中间件”，是软件。IPC或DVS处理后的数字信号，以IP码流的形式传输到NVR，由NVR进行集中录像存储、管理和转发，NVR不受物理位置的制约，可在网络任意位置部署。这种基于网络的全IP视频监控解决方案，可以任意部署及进行后期扩展，是比其他视频监控系统架构（模拟系统、DVR系统等）更有优势的解决方案。IPC的管理平台（一） IPC的管理平台IPC的管理平台（二） 管理平台功能支持电子放大与电子云台功能。支持根据不同的
10、用户权限显示不同的操作界面。支持前端设备列表的显示功能。支持前端设备在线与离线分组功能。支持对前端设备的在线状态进行维护和管理功能。支持视频窗口的多画面以及全屏显示控制功能。支持实时视频流的监看功能。支持右键弹出菜单按设备组名称自动播放视频流功能。支持播放窗口视频轮巡功能。支持手动录像功能支持播放窗口视频流交互位置功能。支持锁屏功能。支持视频播放窗口显示各种播放状态。支持电视墙功能。支持电视墙轮巡功能。支持云台控制功能。支持语音对讲功能。支持抓图功能。支持本地录像功能。支持对历史录像(包括本地、前端)的查询回放以及前端录像下载功能。支持设备实时告警信息的显示。支持查询前端设备的历史告警信息。支
11、持视频监控窗口的实时声音开关控制以及对应状态的显示和维护。支持各视频窗口中录像状态的显示和维护。支持恢复上一次监控状态的控制管理功能。支持YUV格式加速显示(如果显卡不支持YUV才用RGB显示)。 网络摄像机的安装 与模拟摄像机的相同，网络摄像机安装在监控区域。在镜头的选择方面，因为清晰度的提高，可以监控到更大更广的范围。 而与模拟摄像机不同，传输信号的是双绞线，并可以用双绞线来供电（POE功能） 模拟摄像机是以点对点的方式到DVR。而网络摄像机则通过交换机汇聚之后再到NVR，并且不受物理位置约束。IPC的周边设备（一） 路由器：连接因特网中各局域网、广域网的设备，它会根据信道的情况自动选择和
12、设定路由，以最佳路径，按前后顺序发送信号的设备。 交换机：一种用于电信号转发的网络设备。它可以为接入交换机的任意两个网络节点提供独享的电信号通路。（备注：路由器与交换机的区别：路由器可以当交换机使用，而交换机就不能当路由器使用）IPC的周边设备（二） RJ-45接头：是一种能沿固定方向插入并自动防止脱落的塑料接头，用于网络通讯，因其外观像水晶一样晶莹透亮而得名为“水晶头”。 双绞线：由两条相互绝缘的导线按照一定的规格互相缠绕（一般以逆时针缠绕）在一起而制成的一种通用配线，属于信息通信网络传输介质。IPC的周边设备（三） 光纤收发器：是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传
13、输媒体转换单元，在很多地方也被称之为光电转换器。 云台控制器：实现固定摄像机电动控制水平和垂直运动，改变摄像机角度和观察点。需要解码器来实现电信号到485协议的转换 。远程监控 连接网线：通过交换机设备将摄像机信号汇聚到NVR。检测连线是否接通：1、观察网线口双灯亮（一个常亮，一个闪亮）2、PC运行CMD命令：ping 摄像机IP 局域网设置：1、设置路由器网段内的IP，但不能与网段内其他设备地址相同（2-254）。 2、设置网关与DNS。 3、设置端口，不能与内网其他设备地址端口号相同（1-65535） （ 完成以上设置后，可在内网测试，打开IE浏览器输入IP地址，即可访问） 端口映射：又叫
14、端口转发。在IE浏览器输入网关IP，访问路由器。按照设备端口号进行转发。 动态域名解析：注册域名，通过NVR、PC或路由器解析。国内常用的动态域名商有3322、花生壳、DYNDNS等。术语解释（一）CCD：英文全称：Charge-coupled Device，中文全称：电荷耦合元件。可以称为CCD图像传感器。CCD是一种半导体器件，能够把光学影像转化为数字信号。CMOS：英文全称：Complementary Metal Oxide Semiconductor，中文全称：互补金属氧化半导体。电压控制的一种放大器件。是组成CMOS数字集成电路的基本单元。DSP：Digital Signal Pro
15、cessing，简称DSP，为数字信号处理器。ISP：Image Signal Processing，简称ISP，为图像信号处理器。SOC：System On Chip，简称SOC，为图像信号处理器。GUI：Graphical User Interface，简称GUI，为图形用户界面。A/D转换器：模拟(Analog)/数字(Digital)转换器。用于模拟信号到数字信号的转换。TCP/IP：Transmission Control Protocol/Internet Protocol的简写，中译名为传输控制协议/因特网互联协议，又名网络通讯协议，是Internet最基本的协议、Interne
16、t国际互联网络的基础，由网络层的IP协议和传输层的TCP协议组成。FTP：是TCP/IP网络上两台计算机传送文件的协议，属于网络协议组的应用层。在安防行业，常作为远程服务器储存录像。术语解释（二）POE：Power Over Ethernet指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。IR-CUT：Infrared Cut 又称为ICR或者TDN，中文全称：红外截止器。指在摄像头镜头组里内置了一组滤镜，当镜头外的红外感应点侦测到光线的强弱变化后，内置的IR-CUT自动切换滤镜能够根据外部光线的强弱随之自动切换，使图像达到最佳效果。也就是说，在白天或黑夜下，双滤光片能够自动切换滤镜，因此不论是在白天还是黑夜下，都能得到最佳成像效果。PTZ：安防监控器材概念 Pan/Tilt/Zoom 的简写，代表云台全方位（上下、左右）移动及镜头变倍、变焦控制。通常提到这个词，可以通俗的理解为云台控制。DDNS：动态域名解析。DVS：Digital vide
