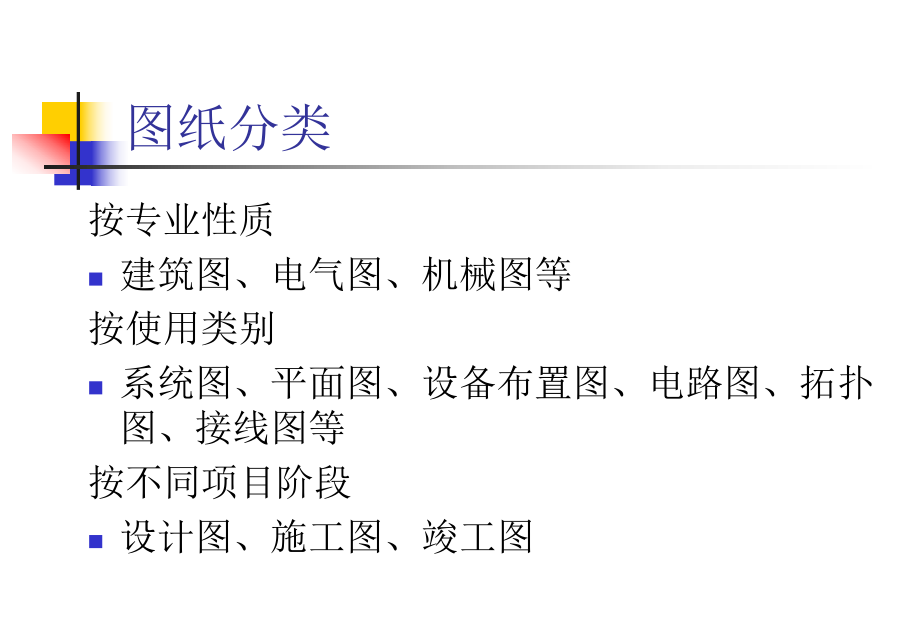

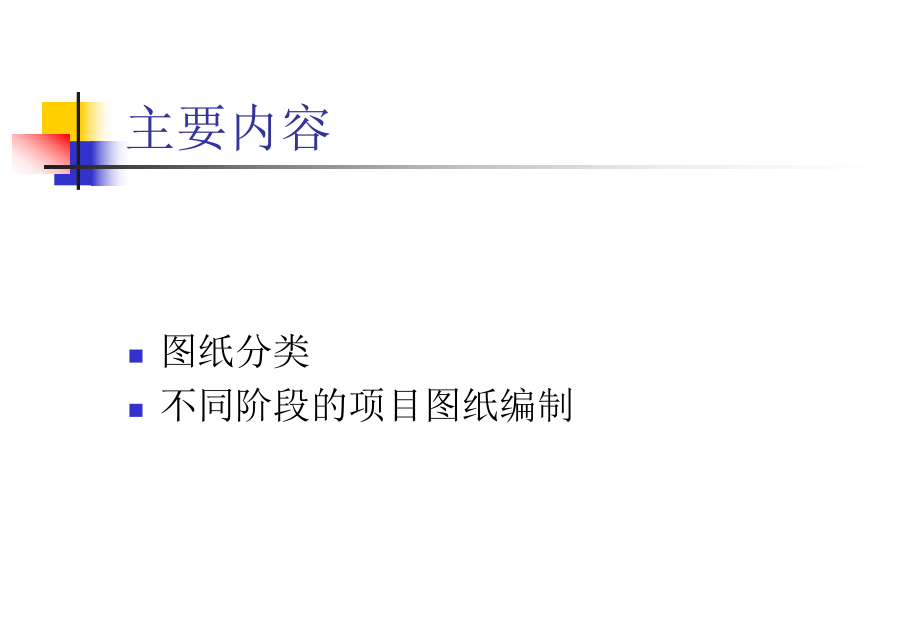

1、视频监控系统工程实施制图主要内容n图纸分类n不同阶段的项目图纸编制图纸分类按专业性质n建筑图、电气图、机械图等按使用类别n系统图、平面图、设备布置图、电路图、拓扑图、接线图等按不同项目阶段n设计图、施工图、竣工图图纸分类按专业性质n建筑图、电气图、机械图等按使用类别n系统图、平面图、设备布置图、电路图、拓扑图、接线图等按不同项目阶段n设计图、施工图、竣工图图纸分类系统结构图图纸分类安装示意图图纸分类平面布置图图纸分类设备接线图设计图纸设计图纸审核是项目建设过程中的关键环节，有着重要意义。n通过对设计图纸的审核，避免因设计失误给项目建设带来损失乃至造成隐患；n消除影响项目建设进度和安全、质量的因
2、素；n节约项目建设成本。设计图纸n设计任务书：是工程建设方依据工程项目立项的可行性研究报告而编制的、对工程建设项目提出设计要求的技术文件。n现场勘察:在进行工程设计前，设计者对被防护对象的现场进行与系统设计相关的各方面情况的了解、调查和考察。n初步设计:工程设计方(或承建方)依据设计任务书(或工程合同书)、现场勘察报告和国家相关法律法规以及现行规范、标准的要求，对工程建设项目进行方案设计的活动。设计图纸n方案论证：是建设方组织的对设计方(或承建方)编制的初步设计文件进行质量评价的一种评定活动。n正式设计：是设计方(或承建方)依据方案论证的评价结论和整改意见，对初步设计文件进行深化设计的一种设计
3、活动。n对于不同的建筑体(群)，现场勘察的侧重点是有所区别的。n对于已有建筑进行的视频安防监控系统的建设，应按照一般原则逐一收集现场的各种相关信息，如原有管线敷设信息，建筑格局信息，安全管理的历史信息等。n对于古建筑等需要保护的设施还需要特别了解协调安装的可行性问题。设计图纸设计图纸n新建建筑，强调对建筑设计资料的获取n与建设单位充分沟通，了解未来使用的需求、周围的社情民意和自然环境，与建筑设计单位充分配合，确定好建筑格局和用途n做好管线综合和专业配合n现场的照明设计信息、供电信息、装饰效果信息和其他安防系统信息等n做好预埋预留的设计工作，减少施工过程中的不必要拆改n新建工程的大规模建设，安全
4、技术防范系统工程设计需要直接对建筑设计(物防)和其后的保卫管理措施提出要求和建议，并尽可能满足安全保卫部门在设计前提出的管理要求，充分体现了人防、物防和技防相结合的原则。设计图纸n 一方面结合纵深防护体系的思想，针对现场建筑格局分布情况，合理设定摄像机的设置位置和配置数量n 另一方面，还要根据现场分布特点，合理选择传输方式，从而进一步确认技术路线和系统配置n 针对高风险等级工程项目，应对视频安防监控系统的特别设计要求：如低照度，宽动态摄像机要求，摄像机的隐蔽协调安装等设计图纸设计图纸n结合选定的视频安防监控系统设备的特点。对人防和物防提出一些合理化的建议，这是保证视频安防监控系统正常发挥效能的
5、基本条件n以监控中心的设置为例，特别强调值班制度，提出对值机人员和系统管理员素质和数量的基本要求，监控中心防入侵措施与基本生活设施的配置，以及紧急情况下的应急预案等设计图纸n图纸应能对系统进行有效、准确的描述，并做到与文字说明相互印证和相互呼应，图文表的数据应一致，格式符合规范要求n图纸设计要以能够向审核者和施工者提供完整、明晰、准确的设计信息为目的，不强调几类几张图设计图纸系统拓扑图n主要设备类型及配置数量；n信号传输方式、系统主干的管槽线缆走向和设备连接关系；n供电方式；n接口方式(含与其他系统的接口关系)；n其他必要的说明。设计图纸系统拓扑图现场勘查n在正式进场施工之前，需要对该工程进行
6、现场勘察n通过对工程现场勘察，实现对工程项目的施工环境、施工保障条件、相关施工单位等情况有较为深入了解n对工程项目设计资料进行现场复核现场勘查n认真研究招投标文件、工程合同、设计方案、设计图纸等资料，了解工程概况，包括：工程项目的概况、规模、质量目标、工期目标等n了解工程周边环境，周边生活条件等情况n完成现场的走线示意图，包括道路朝向，立杆，地感线圈可以安装的位置，交流220V供电位置等n确定现场所需的硬件设备数量和种类、现场所用的线缆长度等现场勘查现场勘查现场勘查路段路段行走区域的监控路段行走区域的监控十字十字路口路口区域监控十字十字路口路口区域监控丁字路口区域监控丁字路口区域监控施工图纸施
7、工图，是表示工程项目总体布局，建筑物、构筑物的外部形状、内部布置、结构构造、内外装修、材料作法以及设备、施工等要求的图样。施工图具有图纸齐全、表达准确、要求具体的特点，是进行工程施工、编制施工图预算和施工组织设计的依据，也是进行技术管理的重要技术文件。设备施工图一般包括平面布置图、系统图和详图。施工图纸平面图n平面图=前端设备布防图+管线走向图。管线走向设计应对主干管路的路由等进行设计标注n监控中心的设计需在前期就提出与装修、暖通、强电和其他弱电专业的配合要求，以保证值机人员的工作环境施工图纸平面图n针对修订的要求和更详细、准确的现场条件，修改、补充、细化初步设计文件的相关内容，确保设备安装的
8、可行性和良好的使用效果(主要是观察效果)，着重体现现场安装的可实施性。n结合系统构成和选用设备的特点，进行全面的图纸修改、补充、细化设计，确保系统的互联互通，着重体现系统配置的可实现性。施工图纸平面图n提供详细的各类图纸，特别需要增加安装大样图、设备连接关系图等。n管线敷设图进一步分解为管路敷设图和线缆敷设图，以利于分阶段组织人员实施，同时保护有关安全信息。n预留管线指的是并行预留敷设的管或者线的根数和规格，不是指长度的简单延伸。施工图纸平面图n前端设备布防图应正确标明设备安装位置、安装方式和设备编号等，并列出设备统计表n管线敷设图标明管线的敷设安装方式、型号、路由、数量、末端出线盒的位置高度
9、等n分线箱根据需要，标明线缆的走向、端子号，并根据要求在主于线路上预留适当数量的备用线缆，并列出材料统计表施工图纸平面图n前端设备布防图可根据需要提供安装说明和安装大样图n管线敷设图可根据需要提供管路敷设的局部大样图n其他必要的说明施工图纸平面图施工图纸监控中心布局示意图n监控中心的平面图应标明控制台和显示设备柜(墙)的位置、外形尺寸、边界距离等n根据人机工程学原理，确定控制台、显示设备、机柜以及相应控制设备的位置、尺寸n根据控制台、显示器设备柜(墙)、设备机柜及操作位置的布置，标明监控中心内管线走向、开孔位置施工图纸监控中心布局示意图n标明设备连线和线缆的编号n说明对地板敷设、温湿度、风口、
10、灯光等装修要求n其他必要的说明施工图纸监控中心布局示意图竣工图纸n系统拓扑图n前端设备连线图n平面布防图n存储设备及监控中心布局图竣工图纸n竣工图最能真实、准确、系统地反映工程实体，就像工业产品的说明书，产品使用、维修管理离不开它。n竣工图的编制是工程建设中一个重要环节，也是贯彻全过程的一项持续性的基础工作。它所具有的与建筑实体相符合的真实性，是其它图纸所不能替代的，因此，为了在原有基础上更好的建设和发展现代化城市，我们应进一步提高认识，有责任把竣工图编制好，使其发挥更大的作用。竣工图纸系统拓扑图竣工图纸前端设备连线图竣工图纸平面布防图竣工图纸平面布防图竣工图纸监控中心布局示意图竣工图纸监控中心布局示意图竣工图纸机柜设备安装图竣工图纸机房设备连线图竣工图纸机房设备连线图谢谢观看视频监控系统工程实施制图
