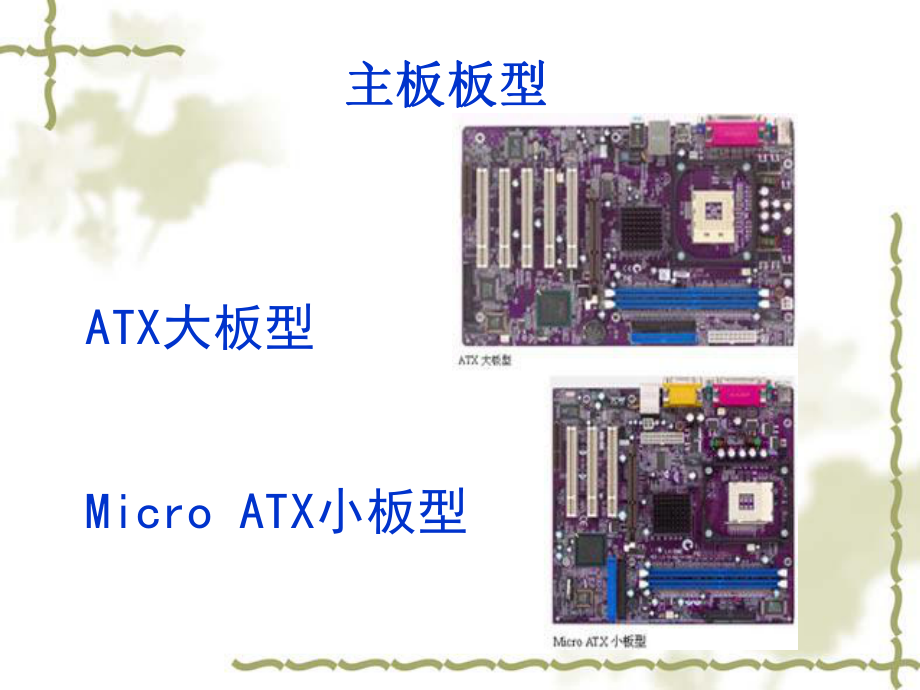

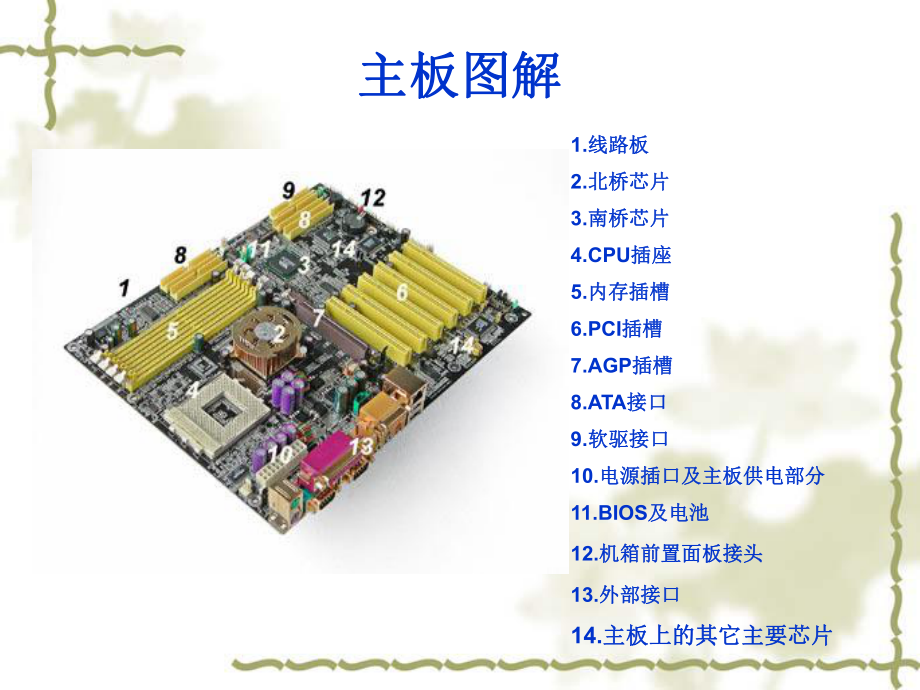

1、主板图解主板图解 1.线路板线路板 2.北桥芯片北桥芯片 3.南桥芯片南桥芯片 4.CPU插座插座 5.内存插槽内存插槽 6.PCI插槽插槽 7.AGP插槽插槽 8.ATA接口接口 9.软驱接口软驱接口 10.电源插口及主板供电部分电源插口及主板供电部分11.BIOS及电池及电池 12.机箱前置面板接头机箱前置面板接头 13.外部接口外部接口 14.主板上的其它主要芯片主板上的其它主要芯片 主板板型主板板型ATX大板型Micro ATX小板型北桥芯片北桥芯片 v北桥芯片一般提供对CPU的类型和主频、内存的类型和最大容量、ISA/PCI/AGP插槽、ECC纠错等支持 v型号 Intel 845
2、865 915 945 VIA PT880 KT880 南桥芯片南桥芯片 v南桥芯片主要提供对KBC(键盘控制器)、RTC(实时时钟控制器)、USB(通用串行总线)、IDE、SATA数据传输方式和ACPI(高级能源管理)等的支持vIntel ICH5 ICH6 ICH7 CPU插座插座 vSocket 478、LGA775vSocket 478用于05年主流Pentium4处理器 LGA775用于新一代Intel PentiumD处理器内存插槽内存插槽 184线的线的DDR SDRAM内存插槽内存插槽168线的线的SDRAM内存插槽内存插槽内存分类内存分类SDRAM DDR SDRAMPCI插
3、槽插槽 PCI总线插槽它是由Intel公司推出的一种局部总线。它定义了32位数据总线，且可扩展为64位。它为显卡、声卡、网卡、电视卡、MODEM等设备提供了连接接口，它的基本工作频率为33MHz，最大传输速率可达132MB/s。 AGP插槽插槽 AGP图形加速端口是图形加速端口是专供专供3D加速卡加速卡(3D显显卡卡)使用的接口。它直使用的接口。它直接与主板的北桥芯片接与主板的北桥芯片相连，且该接口让视相连，且该接口让视频处理器与系统主内频处理器与系统主内存直接相连，避免经存直接相连，避免经过窄带宽的过窄带宽的PCI总线总线而形成系统瓶颈，增而形成系统瓶颈，增加加3D图形数据传输速图形数据传输
4、速度度 AGP显卡显卡PCI-E插槽插槽vPCI-E是新一代主板的是新一代主板的标准接口，它提供最高标准接口，它提供最高8G的传输速度，提供的传输速度，提供1X、2X、4X、8X、16X的各种规格，每种的各种规格，每种规格均向下兼容规格均向下兼容PCI-E显卡显卡ATA接口接口 IDE接口（接口（PATA）SATA接口接口电源插口及主板供电部分电源插口及主板供电部分 BIOS vBIOS(BASIC INPUT/OUTPUT SYSTEM)基本输入输出系统是一块装入了启动和自检程序的EPROM或EEPROM集成块。实际上它是被固化在计算机ROM(只读存储器)芯片上的一组程序，为计算机提供最低级的、最直接的硬件控制与支持 机箱前置面板接头机箱前置面板接头 vPower LED vHD LED vPower SWvReset vSpeaker 外部接口外部接口 主板上的其它主要芯片主板上的其它主要芯片 声卡芯片声卡芯片主板上的其它主要芯片主板上的其它主要芯片 网卡芯片网卡芯片精品主板赏析精品主板赏析
