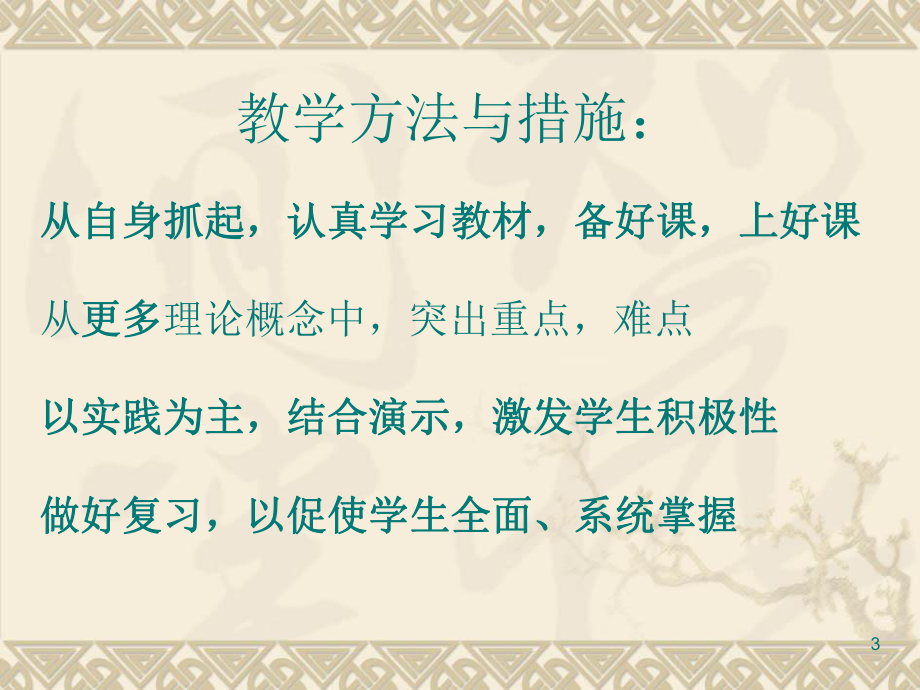

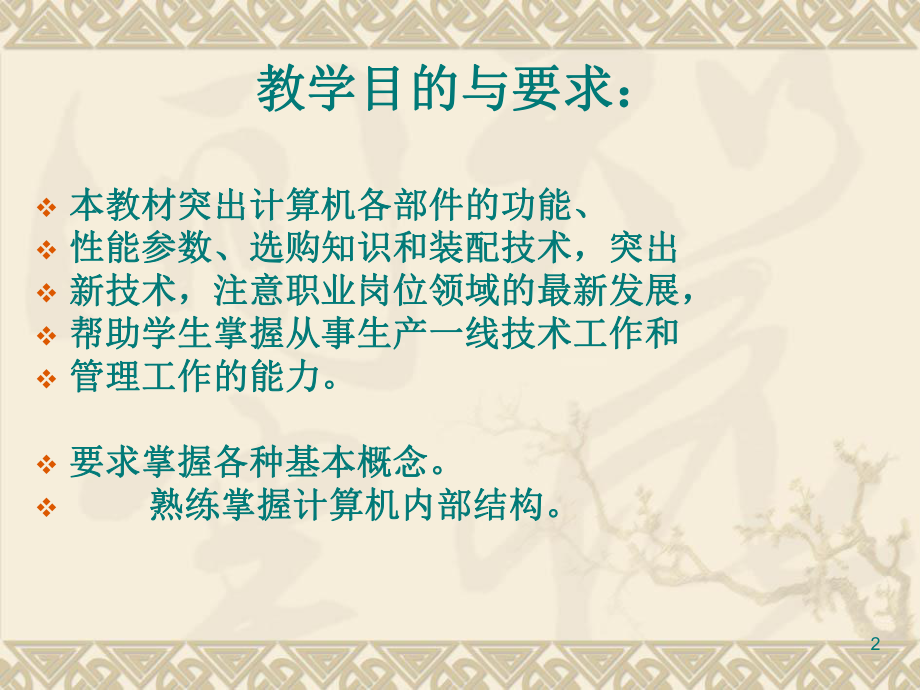

1、计算机组装与维护1教学目的与要求：教学目的与要求：v本教材突出计算机各部件的功能、本教材突出计算机各部件的功能、v性能参数、选购知识和装配技术，突出性能参数、选购知识和装配技术，突出v新技术，注意职业岗位领域的最新发展，新技术，注意职业岗位领域的最新发展，v帮助学生掌握从事生产一线技术工作和帮助学生掌握从事生产一线技术工作和v管理工作的能力。管理工作的能力。v要求掌握各种基本概念。要求掌握各种基本概念。v 熟练掌握计算机内部结构。熟练掌握计算机内部结构。 2教学方法与措施：从自身抓起，认真学习教材，备好课，上好课从自身抓起，认真学习教材，备好课，上好课从更多更多理论概念中，突出重点，难点以实践

2、为主，结合演示，激发学生积极性以实践为主，结合演示，激发学生积极性做好复习，以促使学生全面、系统掌握做好复习，以促使学生全面、系统掌握3教学进度表：教学进度表： 周次课程章节课时1-2认识计算机83-6认识计算机硬件167-9组装个人计算机1210-11期中复习812-14计算机软件安装与调试1215-16计算机故障诊断与排除817-18计算机系统的性能测试819-20总复习84第一章 认识计算机知识点：l 微型计算机的发展l 微型机的基本组成l 微型机的工作原理 5一、了解一、了解计算机基础知识计算机基础知识1 1、计算机的发展历程计算机的发展历程 从1946年世界上第一台计算机-ENIAC

3、于美国诞生至今，计算机的发展可以根据计算机所使用的电子器件，将计算机的发展划分为四代。 第一代（1946-1956）为电子管计算机。 第二代（1957-1964）为晶体管计算机。 第三代（1965-1971）为集成电路计算机。 第四代（1972至今）为大规模和超大规模集成电路计算机。 2 2、计算机外观计算机外观 规模大小分：巨型机、大型机、中小型机、微型机和便携机 用 途 分：专用计算机和通用计算机 62019-3-162019-3-163、计算机计算机系统的基本组成系统的基本组成 微型机系统由硬件和软件两部分组成。硬件由主机系统和外部设备组成。软件一般包括操作系统软件、工具软件、开发软件和

4、应用软件。 话筒、音箱、音响、MIDI摄像机录相机影碟机入设备视频输输出设备音频输入输入设备键盘鼠标扫描仪光笔视频卡声卡主 机输出设备显示器打印机绘图仪 软 件系统软件开发软件工具软件应用软件74 4、计算机工作原理计算机工作原理 输入设备接受外界信息，控制器发出指令将数据送入存储器，然后向内存储器发出取指命令。在取指令命令下，程序指令逐条送入控制器。控制器对指令进行译码，并根据指令的操作要求，同存储器和运算器发出存数、取数命令和运算命令，经过运算器计算并把计算结果存入存储器内，最后在控制器发出的取数和输出命令的作用下，输出结果。8二、认识计算机部件v1、主板：主板性能影响着整个微机系统的性能

5、v2、中央处理器：由运算器和控制器组成v3、内存：是存储程序和数据的地方v4、外存：辅助存储器v5、显卡和显示器：将主机信息转换，传送到显示器中显示v6、网卡：将计算机接入网络中v7、声卡和音箱：实现声波和数字信号的相互转换v8、键盘和鼠标：输入设备v9、机箱和电源：保护机箱内元件；交流电转换成低压直流电9第二章、第二章、 认识计算机硬件认识计算机硬件 知识点：l CPUl 主板l 内存l 电源l 机箱本章导读： 本章较详细地介绍了CPU、主板、内存、电源等微型机主机系统中主要部件的性能指标、主要技术和主流产品，以及组装微型机系统时，如何选用这些部件等基本知识。 102.1 2.1 认识计算机

6、主板认识计算机主板 主板通常是安装在机箱内最大的一块多层（多采用4层或6层）印刷电路板。主板上一般安装有CPU、内存、各种板卡的扩展插槽，以及相关的控制芯片组，它将微型机的各主要部件紧密联系在一起，是整个系统的枢纽。2.2.1 主板结构主板结构 目前常用的主板结构分为AT、ATX、Micro ATX以及BTX等结构。 11一、主板的结构主板的结构1. ATX结构 标准ATX主板俗称“大板”，见下左图。 2. Micro-ATX结构 Micro-ATX主板俗称“小板”，在结构布局上和标准ATX主板的区别是Micro-ATX主板减少了部分扩展插槽，尺寸减小，降低了生产成本，见上右图。 3. BTX

7、结构 BTX是英特尔提出的新型主板架构Balanced Technology Extended的简称，是ATX结构的替代者。 12二、 主板的芯片主板的芯片 1.主芯片组 芯片组是主板的核心部件，起着协调和控制数据在CPU、内存和各部件之间的传输作用。分为北桥芯片和南桥芯片 北桥芯片提供对CPU的类型和主频、内存的类型和最大容量、ISA/PCI/PCI-E插槽、ECC纠错等支持 南桥芯片主要用来与I/O及ISA设备相连，并负责管理中断及DMA通道，让设备工作得更顺畅 2.BIOS 系统 BIOS（Basic Input/output system）是基本输入/输出系统。 存放自诊断程序、CMO

8、S设置程序、系统自举装程序、主要I/O设备的驱动程序和中断服务。三、主板插槽主板插槽 1. 内存插槽 2. PCI-E和PCI扩展槽 扩展槽是用于扩展微型机功能的插槽。目前扩展槽主要有PCI插槽、AGP 插槽和PCI-E插槽等。 13 3. CPU插座 4 .硬盘接口 IDE接口、SATA接口和软驱接口四、 主板外部接口 接口一般是指外部设备的适配电路。现在各种I/O接口大多直接集成在主板上，这些接口主要有并行接口、串行接口、EIDE接口、软驱接口、USB接口、IEEE1394接口、AGP接口等。 1.并行接口 2.串行接口 3.软驱接口 4.IDE接口 5.USB接口 6.1394接口 7.

9、AGP接口 142.2 认识认识CPU 一、 CPU的性能指标的性能指标 CPU内部结构可以分为控制单元、运算单元、存储单元和时序电路等几个主要部分。运算单元是计算机对数据进行加工处理的中心，它主要由算术逻辑部件（ALU：Arithmetic and Logic Unit）、寄存器组和状态寄存器组成。 控制单元是计算机的控制中心，它不仅要保证指令的正确执行，而且要能够处理异常事件。控制器一般包括指令控制逻辑、时序控制逻辑、总线控制逻辑、中断控制逻辑等几个部分。 CPU控制整个系统指令的执行、数学与逻辑的运算、数据的存储和传送、以及对内对外输入输出的控制，是整个系统的核心。 通常CPU的主要性能

10、指标如下： 1. 主频主频 CPU主频又称为CPU工作频率，即CPU内核运行时的时钟频率。152. 2. 外频：外频：CPU外频是由主板为CPU提供的基准时钟频率，也称为系统总线频率。3. 3. 前端总线前端总线（FSBFront System Bus）指的是CPU和北桥芯片间数据传输的总线。 4. 4. 倍频系数：倍频系数： CPU内部的时钟信号是由外部输入的，在CPU内部采用了时钟倍频技术。按一定比例提高输入时钟信号的频率，这个提高时钟频率的比例称为倍频系数。主频=外频倍频 5.5. L1/L2 L1/L2 高速缓存高速缓存 L1是第一层高速缓存 L2是CPU性能表现的关键之一 16 二、

11、二、 CPU的扩展指令集的扩展指令集 (1) MMX指令集 (2) 3DNOW! 指令集 (3) SSE指令集： (4) SSE2指令集： （5）SSE3指令集: （6）X8664指令集: 三、三、CPU的适用类型的适用类型 嵌入式：用于运行面向特定领域的专用程序，配备轻量级操作系统 微控制式：用于汽车空调、自动机械等自控设备领域 通用式：追求高性能、主要用于高性能个人计算机系统、服务器及笔记本17四、四、 CPU的封装方式的封装方式 目前CPU按其安装插座规范可分为Socket x和 Slot x 两大架构。 1. Socket 370 Intel为P的简化版本Celeron（赛扬）系列微处

12、理器而开发的。 2. Socket 423 Intel最初推出P4时，重新开发的一种Socket 423架构。 3. Socket 478 Intel推出第二种架构Socket 478架构的P4。 4. Socket 775 2004年，Intel推出了Socket 775架构的CPU。 5. Socket 462（Socket A） 2000年7月，AMD推出了Socket 462-Socket A。 6. Socket 754、 Socket 939 和和Socket 940 2003年，AMD公司推出的Athlon 64系列和部分Sempron处理器分别采用上述三种架构。 18五五. .

13、 超线程技术超线程技术（Hyper-Threading Technology） 5. 多核心处理器技术 6.新型材料技术的应用 7.变频节能技术 8.硬件病毒防护技术 192.3 2.3 认识内存认识内存 一、内存的作用和分类内存的作用和分类 内存是指中央处理器（CPU）能够直接访问的存储器，又称为主存储器、主存。 内存根据其存储信息的特点，主要有两种基本类型：一种是只读存储器ROM（Read Only Memory）。另一种是随机存取存储器RAM（Random Access Memory）。在微型机系统中，主存储器和高速缓冲存储器主要都采用随机存取存储器。1、只读存储器ROM2、 随机存取存

14、储器RAM （1）. SDRAM（Synchronous DRAM） （2）. DDR SDRAM（Double Data Rate SDRAM） （3）. RDRAM（Rambus DRAM） （ 4）. 高速缓冲存储器（Cache）20 二、内存的主要性能指标内存的主要性能指标1. 存储容量2. 接口类型3. 系统时钟周期（Tck）、最大延迟时间 （tAC）和CAS延迟时间 （CL）4. 内存的带宽总量5. 电压6. 错误检查与校正（ECC）7. 奇偶校验8. SPD21 三、内存的规范内存的规范 1.SDRAM 规范 （1）PC-100 SDRAM 规范 （2） PC-133 SDRAM

15、 规范 2.DDR SDRAM 规范 目前常用的DDR标准有以下四个： （1）DDR 200/PC 1600 （2）DDR 266/PC 2100 （3）DDR 333/PC 2700 （4）DDR 400/PC3200 3.RDRAM 规范 RDRAM 内存的命名方式和DDR内存非常相似，统一命名采用 PCXXX的格式，而其中的XXX 就接近于内存实际工作频率。 222.4 认识硬盘一、硬盘的结构硬盘的结构 硬盘在结构上可以分为三大部分： 1外部结构： （1）接口 （2) 控制电路板 （3) 固定面板 2. 内部结构： （1）浮动磁头组件 （2）磁头驱动机构 （3）盘片和主轴组件 （4）置控

16、制电路 3. 控制电路 23二、 硬盘的引导原理硬盘的引导原理 目前，国内常见的硬盘品牌主要有日立、迈拓、希捷、三星和西部数据。 1. 日立硬盘 2. 迈拓(Maxtor) 硬盘 3. 希捷(Seagate) 硬盘 4. 西部数据（Wsetern Digital）硬盘 5. 三星硬盘 选用硬盘，除了注意品牌，还应考虑以下几个问题： (1) 发热问题 (2) 质保时间 24 三、 硬盘的性能指标硬盘的性能指标 1. 硬盘容量 2. 平均寻道时间、平均潜伏时间和平均访问时间 3. 转速 4. 最大内部数据传输率 5. 外部数据传输率 6. 数据缓存 7. 硬盘接口 8. 连续无故障时间（MTBF）5.1.4 硬盘的新技术 目前新型硬盘技术主要有以下方面： 1. 新型磁头技术 2. RML(Partial Response Maximum Likelyhood，部分响应完全匹配)读取通道技术 3. 接口技术 4. S.M.A.R.T技术 5. RAID技术 6. 噪音与防震技术25 2.5 显 卡 4.1.1 概述 显卡的主要作用是负责将 CPU 送来的影像数据，处理成显示器可以接受的格式，
