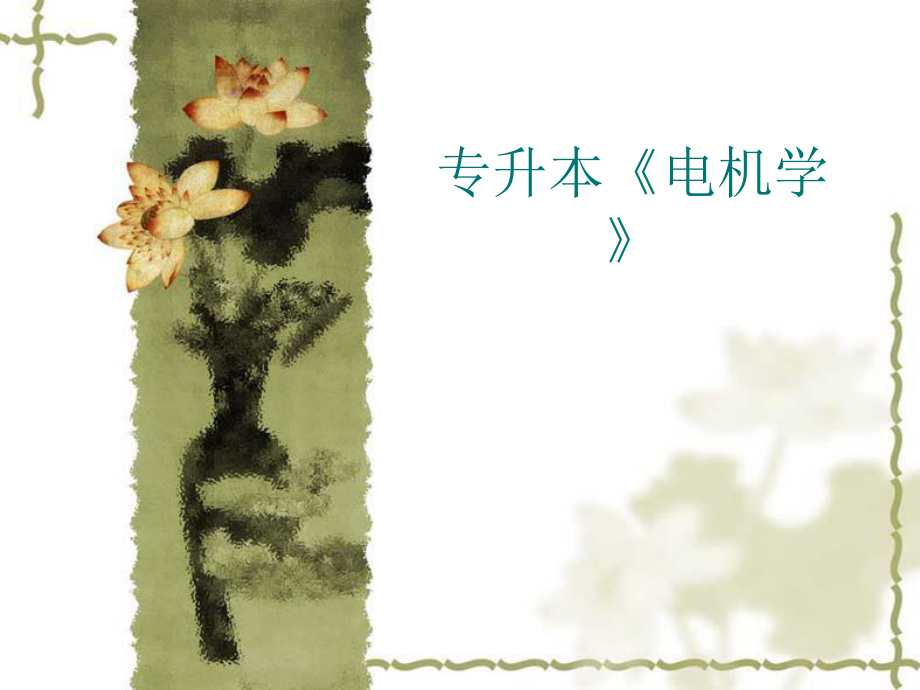

《专升本《电机学》.ppt》由会员分享，可在线阅读，更多相关《专升本《电机学》.ppt（50页珍藏版）》请在第壹文秘上搜索。

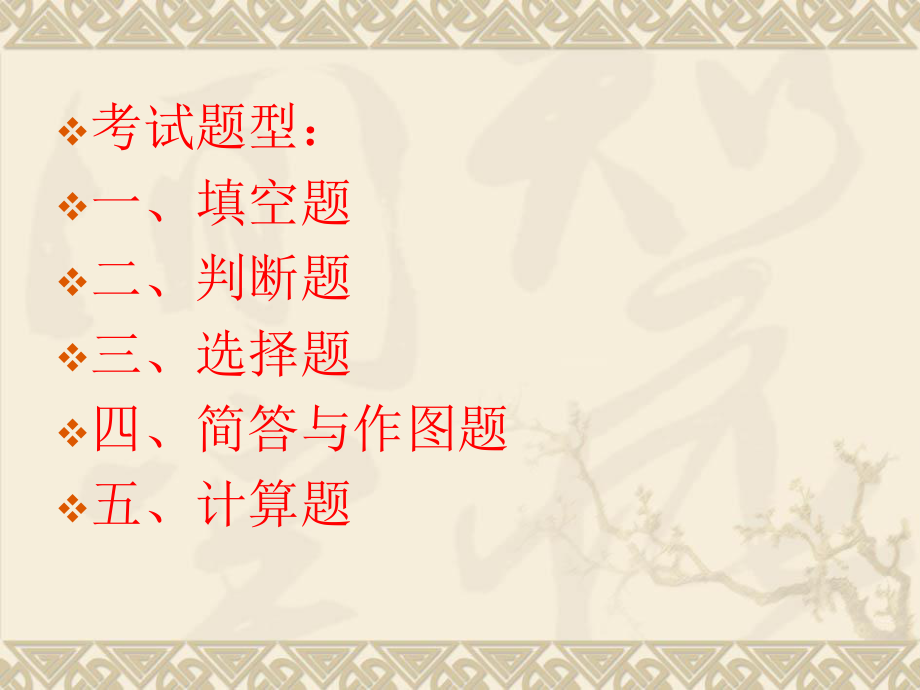

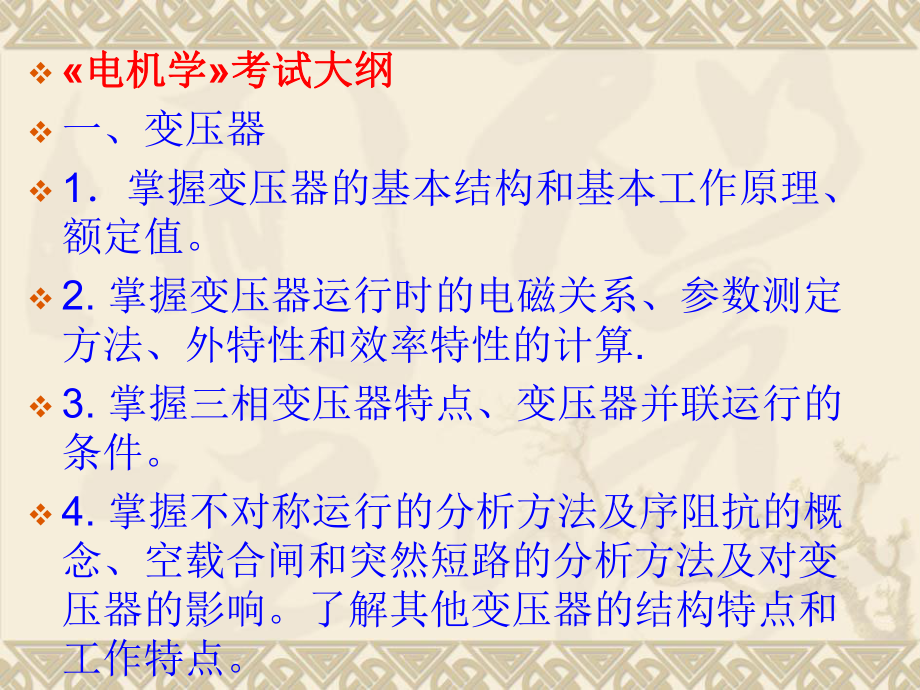

1、专升本电机学v考试题型：v一、填空题v二、判断题v三、选择题v四、简答与作图题v五、计算题v电机学电机学考试大纲考试大纲 v一、变压器v1掌握变压器的基本结构和基本工作原理、额定值。v2. 掌握变压器运行时的电磁关系、参数测定方法、外特性和效率特性的计算.v3. 掌握三相变压器特点、变压器并联运行的条件。v4. 掌握不对称运行的分析方法及序阻抗的概念、空载合闸和突然短路的分析方法及对变压器的影响。了解其他变压器的结构特点和工作特点。v二、交流绕组、交流绕组电动势和基波磁动势v1. 了解交流绕组的构成原则和原理.v2. 掌握交流绕组基波电动势的计算及改善电动势波形的方法.v3. 掌握单相和三相磁
2、动势的性质。v三、异步电动机v1. 掌握三相异步电动机的基本结构、基本工作原理、转差率的意义和额定值的计算v2. 掌握三相异步电动机的电磁关系、转矩特性和工作特性.v3. 掌握起动、调速的方法和原理。v4. 掌握在不对称电压下工作对电机的影响，掌握单相异步电动机的结构特点和工作原理及起动方法。v四、同步发电机v1. 掌握同步发电机的基本工作原理和额定值。v2. 掌握同步发电机的电枢反应的性质及对电机的影响、同步发电机的电磁关系、运行特性及参数求取的方法。v3. 掌握并列的条件、功角特性及功率调节的方法和原理，掌握静态稳定的判定方法及V 形曲线。v4. 了解磁链守恒定律，掌握三相突然短路时的各电
3、抗的意义及大小关系及突然短路电流对电机的影响，了解不对称运行的分析方法及对电机的影响，了解失磁、振荡的物理过程、表计的变化及对电机的影响。v五、直流电机v1. 掌握直流电机的基本工作原理和额定值；v2. 掌握直流电机的励磁方式和电枢反应的性质；v3. 掌握直流电机的电磁关系.v4. 掌握发电机的运行特性和电动机的工作特性和运行性能。大纲解析及例题分析v一、变压器 v1掌握变压器的基本结构和基本工作原理、额定值。v例题 v1.电力变压器是一种静止的电机，它可以改变（ 电压 ）和（ 电流 ），但不能变（ 频率 ）。 v2. 变压器型号SFP-63000/110,其中63000表示（ 变压器的 额定
4、容量 ），110表示（ 高压侧的额定电压 ）。v3.三相变压器的额定电流是指每相的相电流（ 错 ）v4.变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？为什么？v答：不会。因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。v5.变压器原、副方和额定电压的含义是什么？v答：变压器二次额定电压U1N是指规定加到一次侧的电压，二次额定电压U2N是指变压器一次侧加额定电压，二次侧空载时的端电压。2. 掌握变压器运行时的电磁关系、参数测定方法、外特性和效率特性的计算.v例题v1.根据变压器内部磁场的实际分布和所起的作用不同通常把变压器的磁通分
5、为（ 主 ）磁通和（ 漏 ）磁通，其中前者起（ 传递能量 ）作用，后者起（ 电抗压降 ）作用。v2.运行中的变压器，当电源电压下降，则主磁通（ 下降 ），空载电流（ 下降 ），励磁阻抗（ 增大 ），一次测绕组漏抗（ 不变 ），变比（ 不变 ）。 v3.与变压器主磁通大小无关的因素是（ 3）。 (1)电源电压； (2)电源频率； (3)铁心磁路的长度；(4)一次线圈的匝数。v4.变压器空载电流比较小的原因是（ 3 ）。 v(1)一次绕组匝数多，电阻大； v(2)一次绕组漏抗大； (3)变压器的励磁阻抗大。 5. 一台2kVA，400/100V的单相变压器，低压侧加100V，高压侧开路，测得I0=
6、2A；P0=20W；当高压侧加400V，低压侧开路，测得I0=0.5A，P0=20W。 6.一台SN=100kVA，U1N/U2N=6kV/0.4kV，Y，y0联结的三相变压器，I0%=6.5%，P0=600W，us=5%，PSN=1800W，试求：（1）近似等效电路参数标么值； （2）满载及cos2=0.8（滞后）时的二次端电压和效率； （3）产生最大效率时的负载电流及 cos2=0.8（ 2 0）时的最大效率。 解：（1）由空载试验数据求励磁参数 励磁阻抗： 励磁电阻： 励磁电抗： 由短路试验数据求短路参数 短路阻抗： 短路电阻： 短路电抗：38.15065. 0110IZm42. 106
7、5. 01010060023200IPRm31.1542. 138.152222RZXmmm05. 0UZSS018. 01010018003SPPRNSNSNS467. 0018. 005. 02222RZXSSS （2） （3） %1 .97%100180016008 . 010100118006001%100cos1232202201PPSPPSNNSN%24. 46 . 0467. 08 . 0018. 01%100sincos22XRSSUVVUUNU3834000424. 01122577. 018006000PPSNmAAUSINNNmI3 .834 . 03100577. 03
8、222%5 .97%10060028 . 010100577. 060021%1002cos213020PPSNmv3. 掌握三相变压器特点、变压器并联运行的条件。v例题v1.三相组式变压器磁路彼此（无关）三相心式变压器磁路彼此（相关）v2. Y，y接线的三相组式变压器由于相电动势波形呈尖顶波而不被采用。 （ 对 ）v3. 变压器理想并联运行条件是什么？哪一个条件要求绝对严格？ 答：变压器理想并联运行的条件有三条： v 各变压器一、二次侧的额定电压应分别相等，即变比相同；v 各变压器的联结组别必须相同；v 各变压器的短路阻抗（或短路电压）标么值Zk*（Uk*）相等，且短路阻抗角也相等。v 第个
9、条件要求绝对严格。A * B* C*b* c* a*CBayAbzxcABabY,d74.用位形图法确定下列三相变压器的连接组别v4. 掌握不对称运行的分析方法及序阻抗的概念、空载合闸和突然短路的分析方法及对变压器的影响。了解其他变压器的结构特点和工作特点。v例题v1.一组不对称的三相系统可以分解为（ 正序 ），（ 负序 ）和（ 零序 ）三组对称分量 。v2. 电压互感器运行时二次侧不允许（ 短路 ），电流互感器运行时二次侧不允许（ 开路 ）。v3.在额定电压下，变压器突然短路电流约为额定电流的（ 2030）倍；而稳态短路电流约为额定电流的（ 1020 ）倍v4.电力变压器空载合闸时会出现励磁
10、涌流，这对电力变压器是非常不利的。 （ 错 ） v5. 自耦变压器由于存在传导功率，因此其设计容量小于铭牌的额定容量。（ ）v6.一组不对称三相电压，可以看成是（ 3 ）。v（1）三组对称电压的叠加； v（2）三组相序不同的电压叠加；v（3）正序、负序和零序电压的叠加； v（4）三相谐波电压造成的。考纲：二、交流绕组、交流绕组电动势和基波 磁动势 1. 了解交流绕组的构成原则和原理.重点：重点：（一）（一）交流绕组构成原则（交流绕组构成原则（1）均匀原则（）均匀原则（2）对称原则（）对称原则（3）电动）电动势势 相加原则相加原则 （二）绕组的几个基本概念（二）绕组的几个基本概念 （三）三相单层
11、绕组和三相双层绕组的构成原理（三）三相单层绕组和三相双层绕组的构成原理例题：1. 一台三相交流电机的电枢绕组共有36个线圈，每极每相槽数q=2，则双层绕组的磁极对数为( 3 ），单层绕组时电机的磁极对数为（ 6 ）。 2.交流三相对称绕组是指三相绕组的匝数和连接规律相同，但（ 2 ） （1）各相绕组轴线在空间依次错开120 （2）各相绕组轴线在空间依次错开120电角度 （3）各相绕组通入三相对称电流 （4）各相绕组通入三相交流电流考纲：2. 掌握交流绕组基波电动势的计算及改善电动势波形的方法.v重点：（一）交流绕组每相基波感应电动势的公式：v 111444wpNfk.E （二）短距系数分布系数
12、的计算公式和物理意义 （三）改善电动势波形的四种方法例题：1. 若一个整距线圈的感应电动势为10V，将其改为短距线圈后，其短距系数为0.96，则其感应电动势为（ ）V。10V； 1.96V； 9.6V； 10.4。 2.为了消除交流绕组中的5次谐波电动势，最有效的方法是采用节距（ ）的短距绕组，交流绕组要求接成Y形是为了消除（ 三次谐波的线电动势 ）。 3.整距集中绕组的基波绕组系数kw1=1 （ 对 ）54y考纲：3. 掌握单相和三相磁动势的性质v重点：（一）单相绕组通入交流电产生脉动磁动势v （二）脉动磁动势的分解情况v （三）三相基波合成磁动势的四个性质v例题：1.单相绕组通入单相交流电
13、产生旋转磁动势（错）v 2.单相绕组的脉动磁场其基波磁场可以分解为（ 幅值 ）大小相等、 （ 转速 ）相同、 （ 转向 ）相反的两个圆形旋转磁场。v 3.改变三相电流的相序可以改变旋转磁动势的转向。（对） v 4. 若在三相对称绕组中通入Iu=Imsint，Iv=Imsin(t+120)， Iw=Imsin(t-120)的三相电流，当t=210时，其三相基波合成磁动势的幅值位于：（ ） u相绕组轴线上； v相绕组轴线上； w相绕组轴线上； 在三相绕组轴线之外的某一位置。 考纲：三、异步电动机1. 掌握三相异步电动机的基本结构、基本工作原理、转差率的意义和额定值的计算重点：（一）三相异步电动机的
14、基本结构（1）定子（2）转子（3）气隙 （二）三相异步电动机的基本工作原理（1）电生磁（2）磁生电 （3）电磁力 （三）转差率公式： 意义：体现电动机负载大小变化的物 理量 （四）异步电机的三种运行状态：（1）电动机（2）发电机（3）电磁制动 （五）三相异步电动机的额定功率计算 公式11nnns3103NNNNNcosIUPv例题：1.三相异步电动机根据转子结构不同可分为（笼）型和（绕线）型两种结构型式。v 2. 简述三相异步电动机的基本工作原理。v【答】 电生磁即定子产生旋转磁场：定子三相对称绕组通入三相对称电流时，在电机气隙中产生一个旋转磁场，转速为同步转速；v 动磁生电即转子导体产生感应
15、电流：定子旋转磁场切割转子导体，在转子导体中将产生感应电动势，并在闭合的转子绕组中产生感应电流；v电磁力定律并形成电磁转矩：载有感应电流的转子导体处在定子磁场中受到电磁力作用，对转轴形成足够大的电磁转矩，其方向与定子旋转磁场方向一致，转子在该转矩作用下便顺着旋转磁场的方向旋转起来。v3.三相异步电机的三种运行状态是：电动机状态、（ 发电机 ）状态和（ 电磁制动 ）状态，其中当 时处于（ 电磁制动 ）状态，在（ 电动机 ）状态时，电磁转矩为驱动性质。v4. 一台八极三相异步电动机 ，求：（1）电机的额定转速为多少？（2）在额定状态时改变电源相序，求反接瞬间时的转差率？v解：（1） v v （2）
16、由于电源相序改变，所以n1反相，所以v v 1s1500 04Z , NfH s.min/rpfn750450606011min/r).(n)s(nN72075004011196175072075011.nnns考纲：2. 掌握三相异步电动机的电磁关系、转矩特性和工作特性.v例题v1.一台六极三相异步电动机接于的三相对称电源，其s=0.03，则转子转速为（970 ）r/min，转子旋转磁场相对定子的转速为（ 1000 ）r/min，定子旋转磁动势与转子旋转磁动势的相对速度为（ 0 ）r/min。v2.三相异步电动机带恒转矩负载运行，若电源电压下降，则最大电磁转矩Tm（ 下降 ）、Sm临界转差率（ 不变 ）、转子电流I2（ 增大 ）、电机的转速n（ 下降 ）。v3.三相异步电动机带恒转矩负载运行，若电源电压下降5%，电机稳定后，（ 3 ）v（1）电磁转矩下降，定子电流增大； （2）电磁转矩下降，定子电流减小； v（3）电磁转矩不变，定子电流增大； （4）电磁转矩不变，定子电流减小。 v4.三相异步电动机转子不动时转子绕组电流的频率与定子电流的频率相同。 （对 ） v5.三相异步电动机的功
