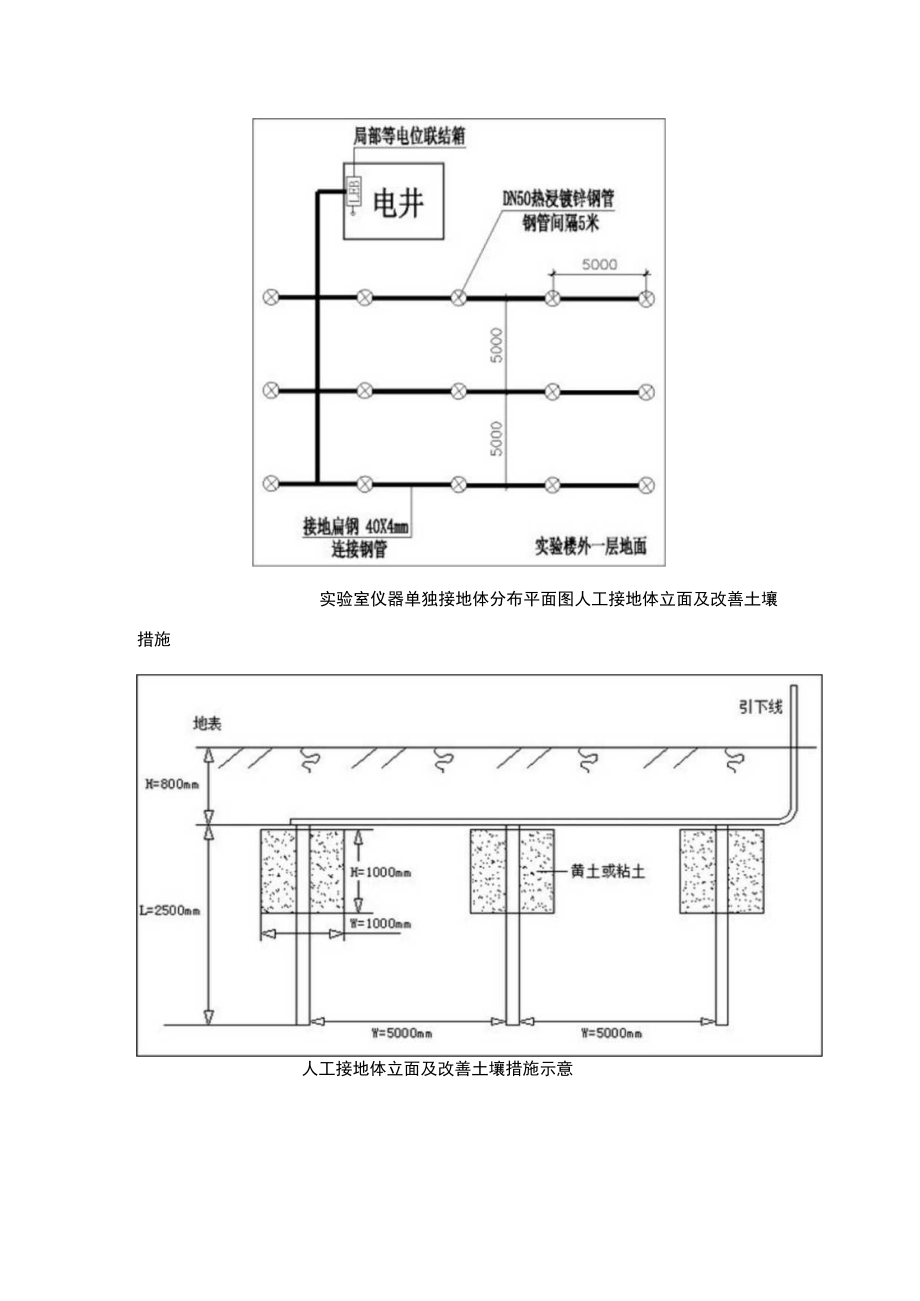

仪器设备独立接地方案独立接地的参数及工艺要求为保护贵重仪器的使用安全，要求独立接地，不能与实验楼唯一的电气接地合用，因此需新建设完整的独立接地系统。本独立接地为电子设备屏蔽接地，接地电阻不大于4欧；采用50MM、L=2500mm镀锌钢管作为垂直接地体，40x4mm镀锌扁钢作水平接体。接地钢管打入的地方必须为黄土地，否则应换此处土地为黄土后再打入接地钢管接地钢管连接完成后,经测量如果接地电阻大于4欧则增加接地圆钢数量，直到满足要求为止。接地钢管之间用40X4mm镀锌扁钢焊接，从室外至电井区段均用40X4mm镀锌扁钢作连接主干线。所有室外镀锌扁钢及管线等埋深为-70Omm,所有焊接处均需做防腐处理。在各层强电井内设置接地局部联接箱，电井内接地干线为BVR-25（双色）。从各层电井至相应实验台的接电干线为BVR1X16,沿地面暗敷“仪器单独接地分布平面图实验室仪器单独接地体分布平面图人工接地体立面及改善土壤措施人工接地体立面及改善土壤措施示意
