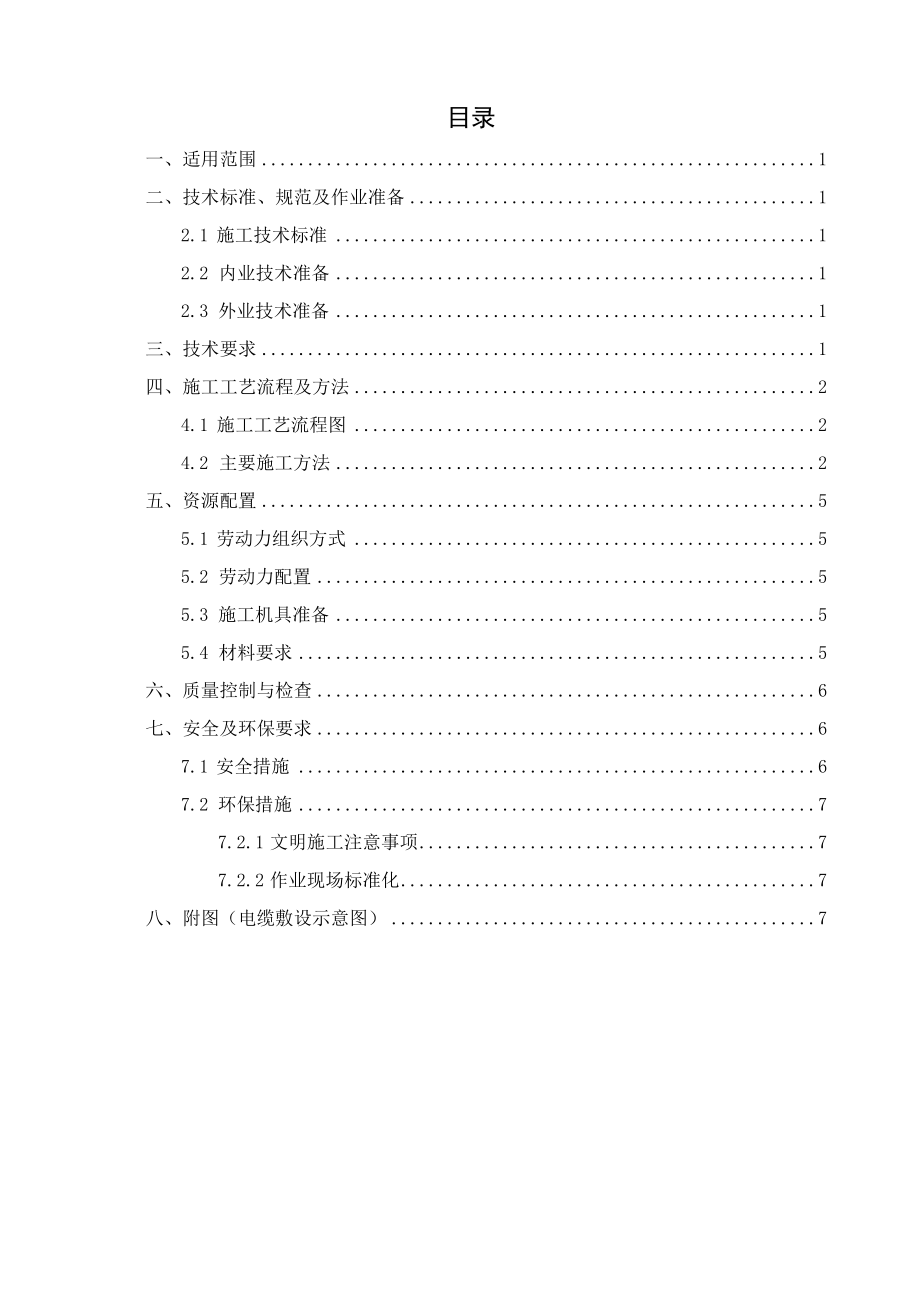

1、若羌至民丰高速公路SG3标段机电工程编号：RMJD-003监控电缆敷设作业指导书单位：编制：审核：批准：2021年3月7发布2021年3月7日实施目录一、适用范围1二、技术标准、规范及作业准备12.1 施工技术标准12.2 内业技术准备12.3 外业技术准备1三、技术要求1四、施工工艺流程及方法24.1 施工工艺流程图24.2 主要施工方法2五、资源配置55.1 劳动力组织方式55.2 劳动力配置55.3 施工机具准备55.4 材料要求5六、质量控制与检查6七、安全及环保要求67.1 安全措施67.2 环保措施77.2.1 文明施工注意事项77.2.2 作业现场标准化7八、附图（电缆敷设示意图

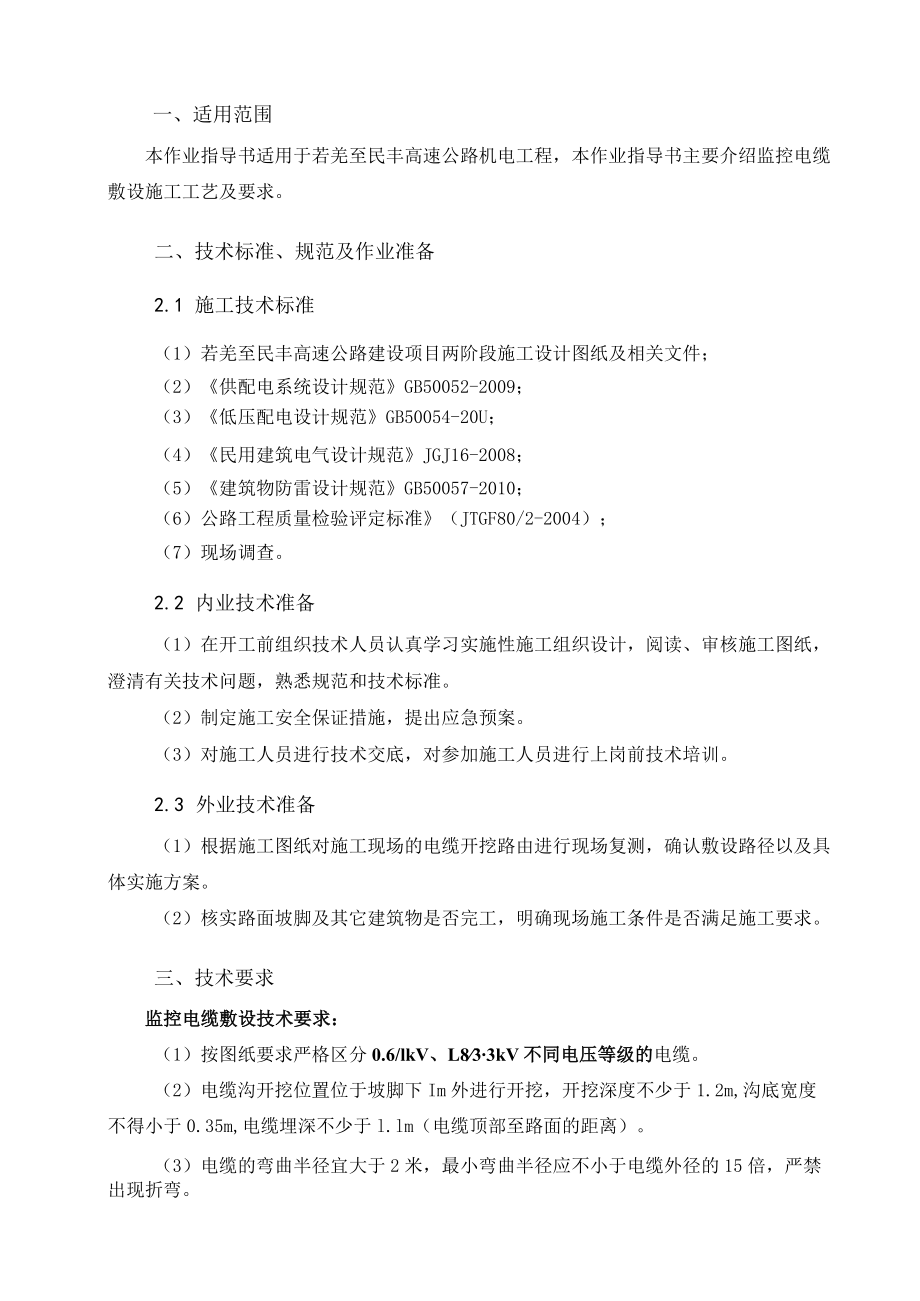

2、）7一、适用范围本作业指导书适用于若羌至民丰高速公路机电工程，本作业指导书主要介绍监控电缆敷设施工工艺及要求。二、技术标准、规范及作业准备2.1 施工技术标准（1）若羌至民丰高速公路建设项目两阶段施工设计图纸及相关文件；（2）供配电系统设计规范GB50052-2009；（3）低压配电设计规范GB50054-20U；（4）民用建筑电气设计规范JGJ16-2008；（5）建筑物防雷设计规范GB50057-2010；（6）公路工程质量检验评定标准（JTGF80/2-2004）；（7）现场调查。2.2 内业技术准备（1）在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问
3、题，熟悉规范和技术标准。（2）制定施工安全保证措施，提出应急预案。（3）对施工人员进行技术交底，对参加施工人员进行上岗前技术培训。2.3 外业技术准备（1）根据施工图纸对施工现场的电缆开挖路由进行现场复测，确认敷设路径以及具体实施方案。（2）核实路面坡脚及其它建筑物是否完工，明确现场施工条件是否满足施工要求。三、技术要求监控电缆敷设技术要求：（1）按图纸要求严格区分0.6/lkV、L833kV不同电压等级的电缆。（2）电缆沟开挖位置位于坡脚下Im外进行开挖，开挖深度不少于1.2m,沟底宽度不得小于0.35m,电缆埋深不少于l.lm（电缆顶部至路面的距离）。（3）电缆的弯曲半径宜大于2米，最小弯
4、曲半径应不小于电缆外径的15倍，严禁出现折弯。（4）电缆敷设前，应验收电缆沟，电缆沟的开挖尺寸应符合设计要求，电缆沟内不应有石块及杂物。（5）电缆放在沟底时，边敷设边检查电缆是否受伤。放电缆的长度不能控制得太紧,电缆的两端、电缆井内、电缆过管处、垂直位差处均应留有适当的余度，并作波浪状摆放。（6）电缆回填土后，作好电缆记录，并应在电缆拐弯、接头、交叉、进出建筑物等处设置明显方位标石，标石采用C20混凝土制作，并并且按图纸要求标明相关警示字样。（7）电缆标志桩露出地面以30Cm为宜，直线段电缆标示桩每隔50m设标石，直埋线路转弯和快速变化处加密设置，直埋电缆进出构造物处，对其电缆管口按设计要求或
5、相应标准做防水处理。（8）直埋电缆敷设时应注意与监控管道平行保持大于0.5m距离,垂直交叉时保持大于0.15m间距，不得破坏监控管道及线缆。四、施工工艺流程及方法4.1 施工工艺流程图电缆敷设施工流程如下图1所示:图1电缆敷设施工流程图4.2 主要施工方法（1）施工准备1）人员准备人员配备详见表1”人员配置表”。2）机具准备工机具配备详见表2“工机具配置表”。3）材料准备材料准备详见表3材料准备表”。4）技术准备编制监控电缆敷设施工作业指导书，项目部主管工程师到现场对施工人员进行培训，施工人员熟悉施工流程及施工要点后才能进行施工，必须确保施工质量符合要求。电缆敷设前应做好电缆单盘测试。（2）测
6、量放线1）在电缆沟开挖前，应探清地下有无既有管线，避免对既有管线造成损坏（注意四周是够存在既有电杆或电缆走线）O2）按设计路由，测量放线。（3）电缆沟开挖1）在开挖过程中，挖出的石块等与细沙分别堆置，沙土堆放应距沟（坑）边240cm。2）电缆沟开挖位置位于坡脚下Im外进行开挖，开挖深度不少于1.2,沟底宽度不得小于0.35m,电缆埋深不少于LIm（电缆顶部至路面的距离）。3）电缆沟开挖符合标高后底部以细沙土进行夯实平整。（4）标高复测电缆沟沟底夯实平整前，采用测量尺、水准仪进行标高测量，确保满足设计要求。（5）电缆敷设1）在敷缆前要先检验电缆沟开挖状况以及电缆敷设路径上各种障碍情况，准备穿越障
7、碍的材料和措施，如穿管所需的喇叭口等，正式敷缆前要再次检验电缆沟，各种穿越障碍的工具应符合设计及施工规定的各项要求并由质检人员检查合格，并选择支盘点。2）核对配盘表及电缆盘长度是否一致，检查电缆的盘号、长度和外端是否完好，准备好电缆敷设所需机具，材料，并运抵现场。3）组织劳力，确定现场指挥系统，这是电缆敷设的关键。设立一名总指挥，负责指挥、协调整个敷缆工作的进行。三至四名安全巡视员担负现场的安全巡视工作。特殊地段定点监视，设专人防护。4）支架盘，支盘点一般选择在设备与设备的中间，在劳力多的情况下，亦可选在开头或尾部，支盘点选择要考虑地形、地势条件以及敷设起来方便等因素。5）电缆敷设由经验丰富且
8、熟悉现场电缆敷设情况的施工人员联系其他分指挥，互相了解电缆的敷设情况。电缆敷设时，牵引速度要均匀，避免打“背扣”及浪涌现象，张力一般不超过允许张力的80%,最大不超过所允许张力。6）电缆敷设时中间不宜留有接头，在过公路和过便道穿越钢管防护时，必须在钢管装上特制的喇叭口，敷设过程中应保护好电缆。电缆下沟后质量检查人员检查沟中电缆敷设情况，电缆外观完好无损，铠装无锈蚀，无机械损伤，橡套、塑料电缆外皮及绝缘层无老化及裂纹。电缆放在沟底时，长度不能控制得太紧，电缆的两端、电缆井内、电缆过管处、垂直位差处均应留有适当的余度，并作波浪状摆放（端接处预留不宜超过2m）。7）电缆过桥、涵防护，电缆敷设路径符合
9、设计要求：过桥：电缆过桥采用打支架，走玻璃管箱防护，详见设计图（附图：“电缆敷设、过桥涵及标桩示意图”）；过涵：采用50x5角钢、63*3.0高密度PE管、C15混凝土包封，详见设计图（附图：“电缆敷设、过桥涵及标桩示意图8）电缆敷设方法具体如下：A、人工敷设：先将电缆外端从盘上取出，并转动盘架，拾起电缆沿电缆沟方向前进（每30m间距应有一名施工人员），然后将放出的电缆放入已填沙土的沟内向前布放。B、车辆敷设：盘架转动时，车辆上须有专人看管，以免由于放管速度不均而导致盘架倒塌等。（6）电缆沟回填1）回填土前，应清理电缆沟内积水及杂物，进行一次隐蔽工程检验，合格后，应及时回填土；2）回填时确保电
10、缆上、下方不少于IOOmm厚沙土，最后回填土并进行分层夯实；3）电缆回填土后，作好电缆记录，并应在电缆拐弯、交叉、进出建筑物等处设置明显方位标石，标石采用C20混凝土制作，并且按图纸要求标明相关警示字样;4）直埋电缆标志桩露出地面30cm,直线段每隔50m设标石（附图：“电缆标桩埋设图”），直埋线路转弯和快速变化处需加密设置，直埋电缆进出构造物处，对其电缆管口按设计要求或相应标准做防水处理。五、资源配置5.1 劳动力组织方式电缆敷设采用小组作业模式，多点同步施工。5.2 劳动力配置人员配置见下表1所示：表1人员配置表/处序号人员名称人数工作内容1施工负责人6负责施工安全、质量2工人40电缆沟开
11、挖、电缆敷设、电缆沟回填合计465.3 施工机具准备工程中需要使用的工机具在施工前进行测试或检查，确保设备机具的安全、可靠性。工机具配置见下表2所示：表2工机具配置表/处序号名称规格单位数量1轮式挖机60型挖机辆12铁锹-把43十字镐把45.4 材料要求（1）钢结构支架、混凝土、线管等材质的规格、技术性能指标必须符合图纸设计要求和相关规范的要求。（2）现场浇筑混凝土严禁使用自拌混凝土，混凝土出场需提供随车检测报告。材料见下表3所示：表3材料准备表/处序号名称规格单位数量1监控电力电缆YJV22-2*16（按图纸要求严格区分O.6lkV1.8/3.3KV米满足图纸要求电压等级的电缆）2高密度PE
12、管063*3.0米满足图纸要求3玻璃管箱4000*250*150mm米满足图纸要求4支架过涵/桥支架套满足图纸要求5混凝土包封(C15)m3满足图纸要求六、质量控制与检查序号质量控制质量检查整改措施1电缆沟深度满足设计要求。全检。测量尺进行检测。对于不合格的按技术要求进行整改、并组织验收。4电缆敷设满足设计要求。全检。测量尺、外观检测。对于不合格的按技术要求进行整改、并组织验收。6电缆沟回填满足设计要求。全检。外观检测。对于不合格的按技术要求进行整改、并组织验收。8电缆包封满足设计要求。全检。外观检测。对于不合格的按技术要求进行整改、并组织验收。9管箱支架满足设计要求。全检。外观检测.对于不合
13、格的按技术要求进行整改、并组织验收。七、安全及环保要求7.1 安全措施1）施工前开展班前安全讲话，消除不安全因素，保证安全施工。2）进入施工现场人员必须佩戴安全帽。3）施工用的机具必须经过检查安全、可靠，并形成相关记录。4）加强现场安全管理，在施工现场设置安全标志、示意牌等，防止意外交通事故，添置必要的防护器材。5）施工作业时做好对作业人员的安全、质量意识的强化工作，避免安全事故。6）夜间施工区域照明设施要齐全，亮度必须满足施工要求。7）现场进行吊装材料时，必须有专人进行指挥，起吊机下严禁站人。8）汽车驾驶人员严格按操作规程作业，严禁非专职人员驾车，严禁酒后驾车。9）基坑开挖，每个基坑不得少于
14、2人，坑内作业时，坑上必须有人防护。10）随行车辆及发电机旁配备手提式灭火气器，不少于2个/处。11）配电箱内的电器必须可靠完好，不准使用破损、不合格的电器，漏电开关应定期检查其灵敏可靠性。12）固定设备应有专用的开关箱，必须实行“一机一箱一漏”制，禁止用同一开关电器直接控制二台或以上的用电设备。13）所有用电设备在拆、修或挪用、停止使用工作结束时，必须断电14）施工中出现任何安全问题，应立即打120进行抢救，并逐级汇报，不得隐瞒谎报情况。15）人员引进时必须提供健康证或体检报告，有心脏病等高风险疾病人员禁止入场，入场人员年龄需在60周岁以下。7.2环保措施针对施工中可能对环境产生影响的因素，采取以“预防为主，防治结合，综合治理”为原则，确保做好环境保护工作。在施工过程中采取以下措施。7.2.1 文明施工注意事项（1） 土石方开挖及弃土的堆放应确保安全；（2）所有施工人员均应着装整齐，举止文明，挂牌上岗；（3）施工现场原材料堆放整齐，施工用器材、设备布置合理，施工临时用电架设安全、可靠；（4）每次施工后清点和打扫施工现场，保持施工现场的整洁、卫生，收集的垃圾带回驻地统一处理；（5）施工现场用明显标志围出施工区域，四周设立警示标志；（6）每次施工的余
