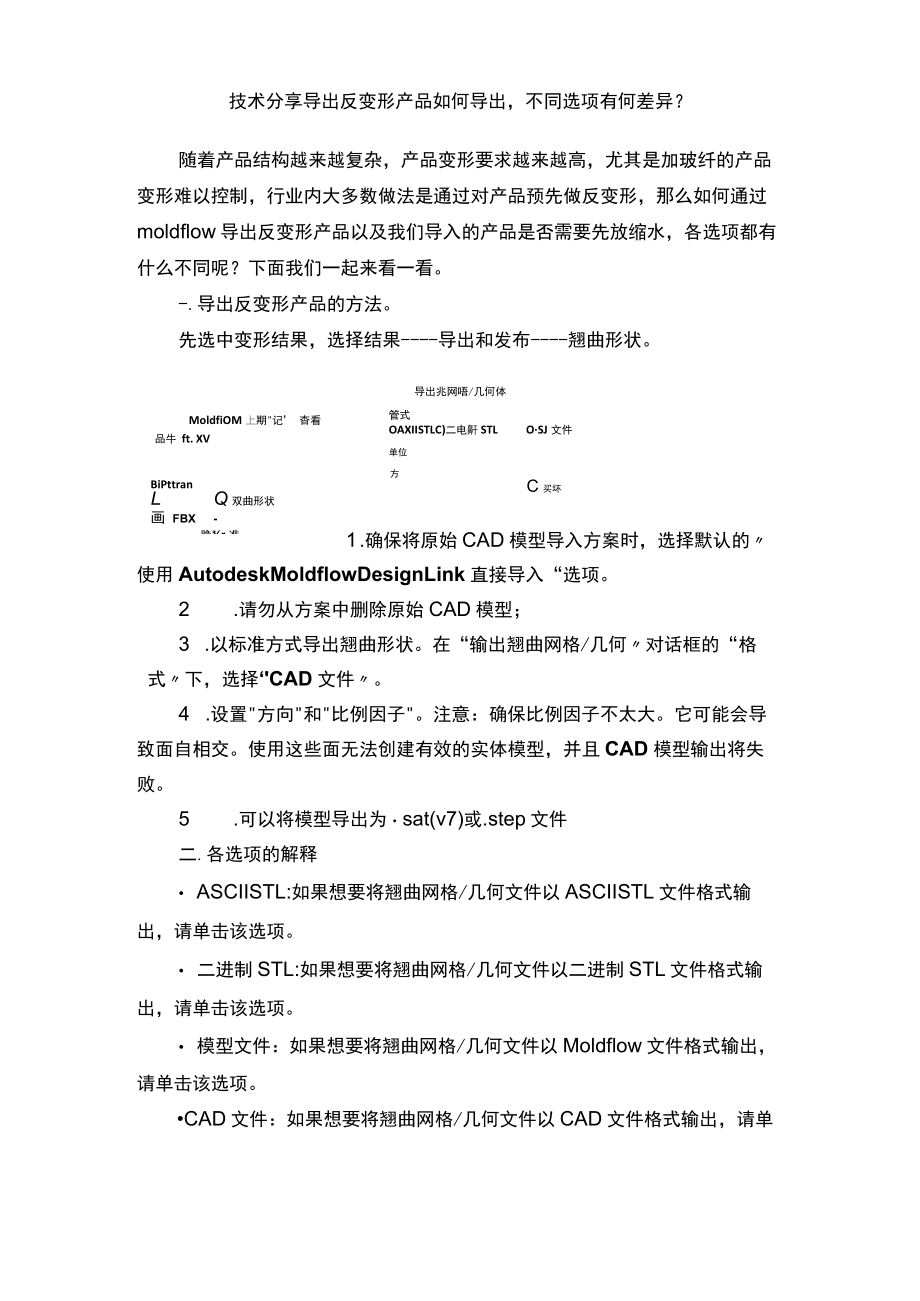

技术分享导出反变形产品如何导出不同选项有何差异?.docx_第1页
第1页 / 共8页

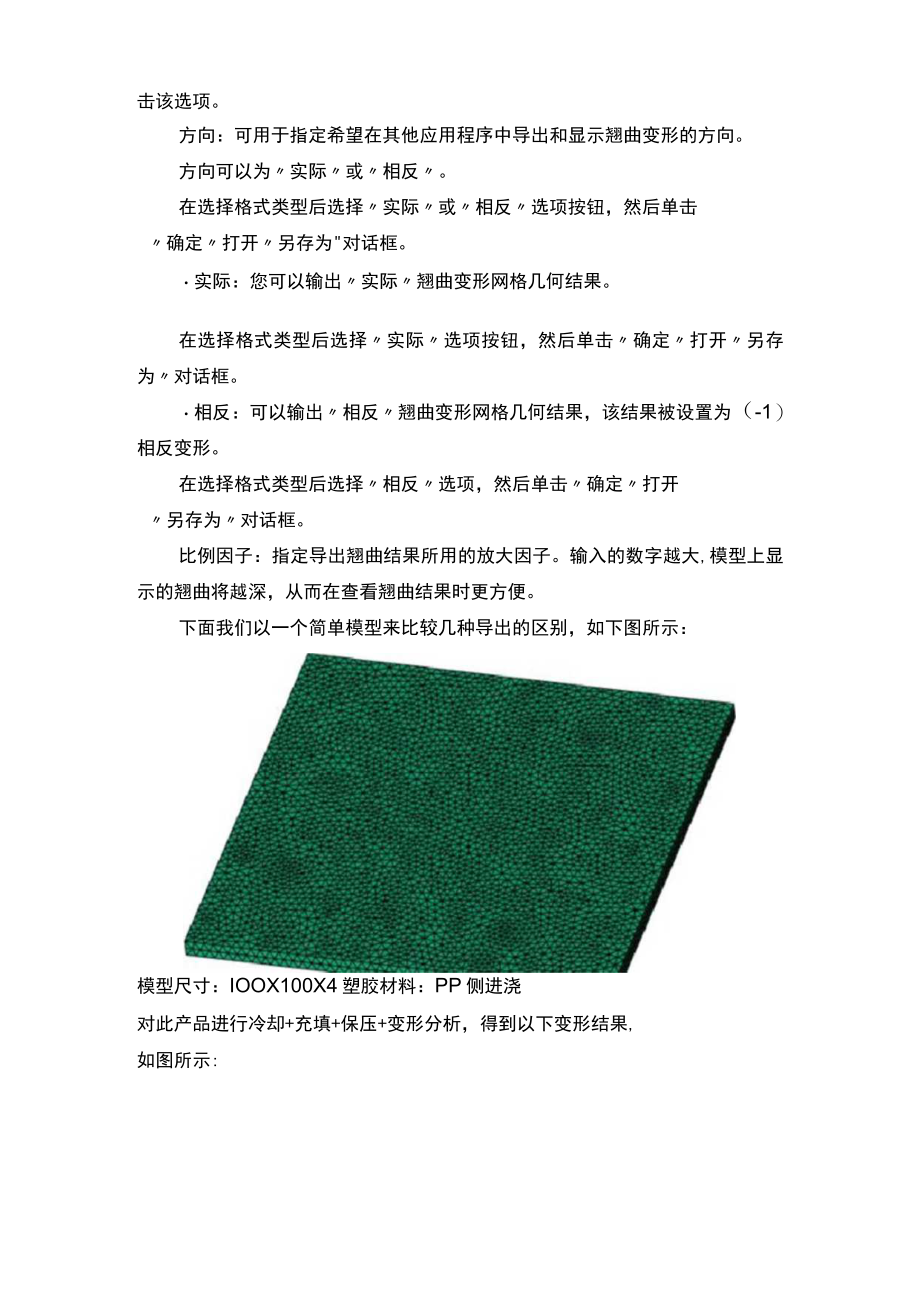

技术分享导出反变形产品如何导出不同选项有何差异?.docx_第2页
第2页 / 共8页

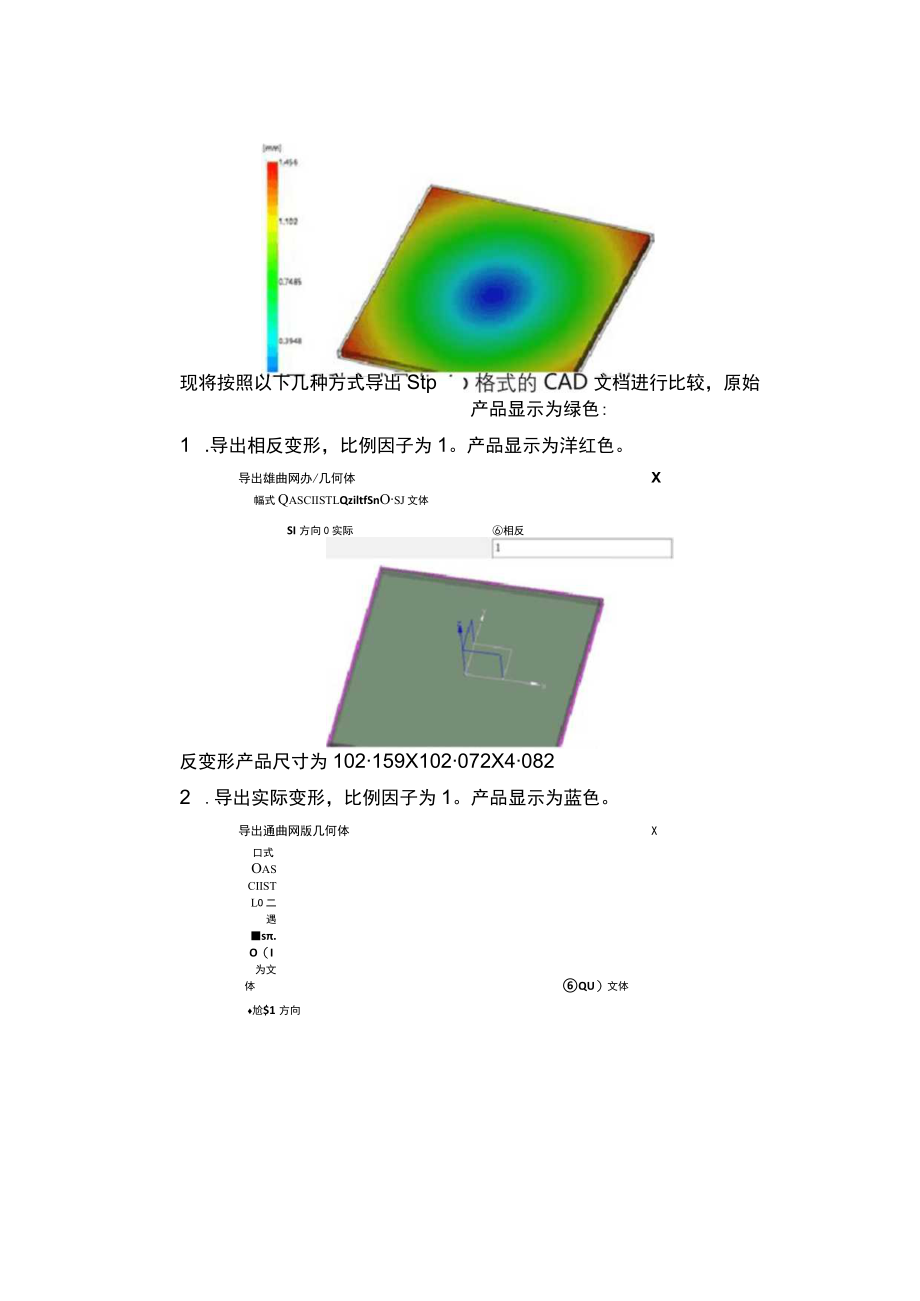

技术分享导出反变形产品如何导出不同选项有何差异?.docx_第3页
第3页 / 共8页
技术分享导出反变形产品如何导出不同选项有何差异?.docx_第4页
第4页 / 共8页
技术分享导出反变形产品如何导出不同选项有何差异?.docx_第5页
第5页 / 共8页
技术分享导出反变形产品如何导出不同选项有何差异?.docx_第6页
第6页 / 共8页
技术分享导出反变形产品如何导出不同选项有何差异?.docx_第7页
第7页 / 共8页
技术分享导出反变形产品如何导出不同选项有何差异?.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《技术分享导出反变形产品如何导出不同选项有何差异?.docx》由会员分享,可在线阅读,更多相关《技术分享导出反变形产品如何导出不同选项有何差异?.docx(8页珍藏版)》请在第壹文秘上搜索。

1、技术分享导出反变形产品如何导出,不同选项有何差异?随着产品结构越来越复杂,产品变形要求越来越高,尤其是加玻纤的产品变形难以控制,行业内大多数做法是通过对产品预先做反变形,那么如何通过moldflow导出反变形产品以及我们导入的产品是否需要先放缩水,各选项都有什么不同呢?下面我们一起来看一看。-.导出反变形产品的方法。先选中变形结果,选择结果-导出和发布-翘曲形状。导出兆网唔/几何体MoldfiOM上期记 杳看 品牛 ft. XV管式OAXIISTLC)二电鼾STLOSJ文件单位BiPttranLQ双曲形状画 FBX-睁r准方C买坏1 .确保将原始CAD模型导入方案时,选择默认的使用Autode

2、skMoldflowDesignLink直接导入“选项。2 .请勿从方案中删除原始CAD模型;3 .以标准方式导出翘曲形状。在“输出翘曲网格/几何对话框的“格式下,选择CAD文件。4 .设置方向和比例因子。注意:确保比例因子不太大。它可能会导致面自相交。使用这些面无法创建有效的实体模型,并且CAD模型输出将失败。5 .可以将模型导出为sat(v7)或.step文件二.各选项的解释 ASCIISTL:如果想要将翘曲网格/几何文件以ASCIISTL文件格式输出,请单击该选项。 二进制STL:如果想要将翘曲网格/几何文件以二进制STL文件格式输出,请单击该选项。 模型文件:如果想要将翘曲网格/几何文

3、件以Moldflow文件格式输出,请单击该选项。CAD文件:如果想要将翘曲网格/几何文件以CAD文件格式输出,请单击该选项。方向:可用于指定希望在其他应用程序中导出和显示翘曲变形的方向。方向可以为实际或相反。在选择格式类型后选择实际或相反选项按钮,然后单击确定打开另存为对话框。实际:您可以输出实际翘曲变形网格几何结果。在选择格式类型后选择实际选项按钮,然后单击确定打开另存为对话框。相反:可以输出相反翘曲变形网格几何结果,该结果被设置为(-1)相反变形。在选择格式类型后选择相反选项,然后单击确定打开另存为对话框。比例因子:指定导出翘曲结果所用的放大因子。输入的数字越大,模型上显示的翘曲将越深,从

4、而在查看翘曲结果时更方便。下面我们以一个简单模型来比较几种导出的区别,如下图所示:模型尺寸:IOOX100X4塑胶材料:PP侧进浇对此产品进行冷却+充填+保压+变形分析,得到以下变形结果,如图所示:现将按照以下几种方式导出Stp文档进行比较,原始产品显示为绿色:1 .导出相反变形,比例因子为1。产品显示为洋红色。导出雄曲网办/几何体X幅式QasciistlQziltfSnOsj文体SI方向0实际相反反变形产品尺寸为102159X102072X40822 .导出实际变形,比例因子为1。产品显示为蓝色。导出通曲网版几何体X口式OasciistlO二遇s.O(I为文体QU)文体尬$1方向ttMQ导出

5、实际变形产品尺寸为98.040X98.111X3.9193.在变形属性中显示收缩补偿后,导出实际变形,比例因子为L产品显示为橙色。目出网褶/几何体OASCllsitO-WsOel+文体,cw文体曲31方向用iQM导出实际变形产品尺寸为100.080X100.158X3.9994.在变形属性中显示收缩补偿后,导出相反变形,比例因子为L产品显示为紫色。G缉帛Btnmswea*IWa*”*导出胜曲网同几何体格式OASCIXSTLO-i8fJSTLOflSI又伸文传仙51方向导出反变形产品尺寸为100.120X100.026X4.0015.导出实际变形,比例因子为10。产品显示为1.导出Il曲同格1何

6、体Ii式Oasc口SILO二避,STLC)IlSf文件詹加文件方向SIO幅反导出反变形产品尺寸为80.404X81.115X3.188从以上对比,对于反变形导出总结如下:一,分析时采用不放缩水的产品,由于moldflow包含了收缩和变形,导出反变形数据时,moldfl。W里需要使用收缩补偿,然后再这个基础上导出反变形,在开模时,还需要在模具放一次缩水。二,分析时采用模具放过缩水的产品,那么,变形结果需要使用收缩补偿,然后导出反变形数据直接用,在模具中不需要再放缩水。通过以上的对比,希望大家以后在导反变形产品时不再纠结,根据实际情况,选择正确的方式。三,分析时采用不放缩水的产品,直接导出反变形产品,模具不需要再放一次缩水。(直接使用moldflow中计算的缩水)当然,一般不建议直接用moldflow的变形做反变形,这样风险太高,建议考虑模具留铁,不一次性做到位,根据实际变形值再做修整。
