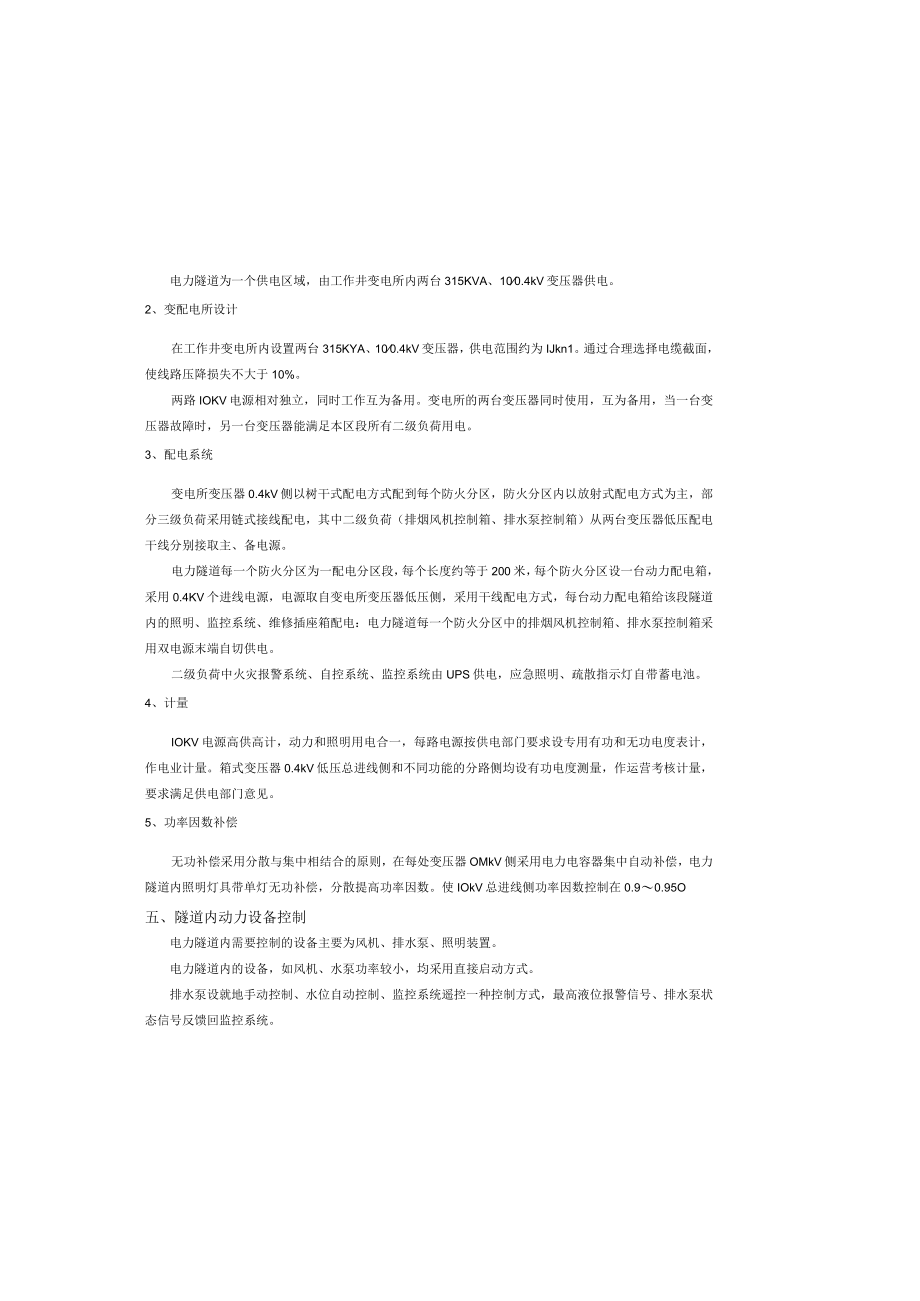

1、电力隧道为一个供电区域，由工作井变电所内两台315KVA、100.4kV变压器供电。2、变配电所设计在工作井变电所内设置两台315KYA、100.4kV变压器，供电范围约为IJkn1。通过合理选择电缆截面，使线路压降损失不大于10%。两路IOKV电源相对独立，同时工作互为备用。变电所的两台变压器同时使用，互为备用，当一台变压器故障时，另一台变压器能满足本区段所有二级负荷用电。3、配电系统变电所变压器0.4kV侧以树干式配电方式配到每个防火分区，防火分区内以放射式配电方式为主，部分三级负荷采用链式接线配电，其中二级负荷（排烟风机控制箱、排水泵控制箱）从两台变压器低压配电干线分别接取主、备电源。电
2、力隧道每一个防火分区为一配电分区段，每个长度约等于200米，每个防火分区设一台动力配电箱，采用0.4KV个进线电源，电源取自变电所变压器低压侧，采用干线配电方式，每台动力配电箱给该段隧道内的照明、监控系统、维修插座箱配电：电力隧道每一个防火分区中的排烟风机控制箱、排水泵控制箱采用双电源末端自切供电。二级负荷中火灾报警系统、自控系统、监控系统由UPS供电，应急照明、疏散指示灯自带蓄电池。4、计量IOKV电源高供高计，动力和照明用电合一，每路电源按供电部门要求设专用有功和无功电度表计，作电业计量。箱式变压器0.4kV低压总进线侧和不同功能的分路侧均设有功电度测量，作运营考核计量，要求满足供电部门意

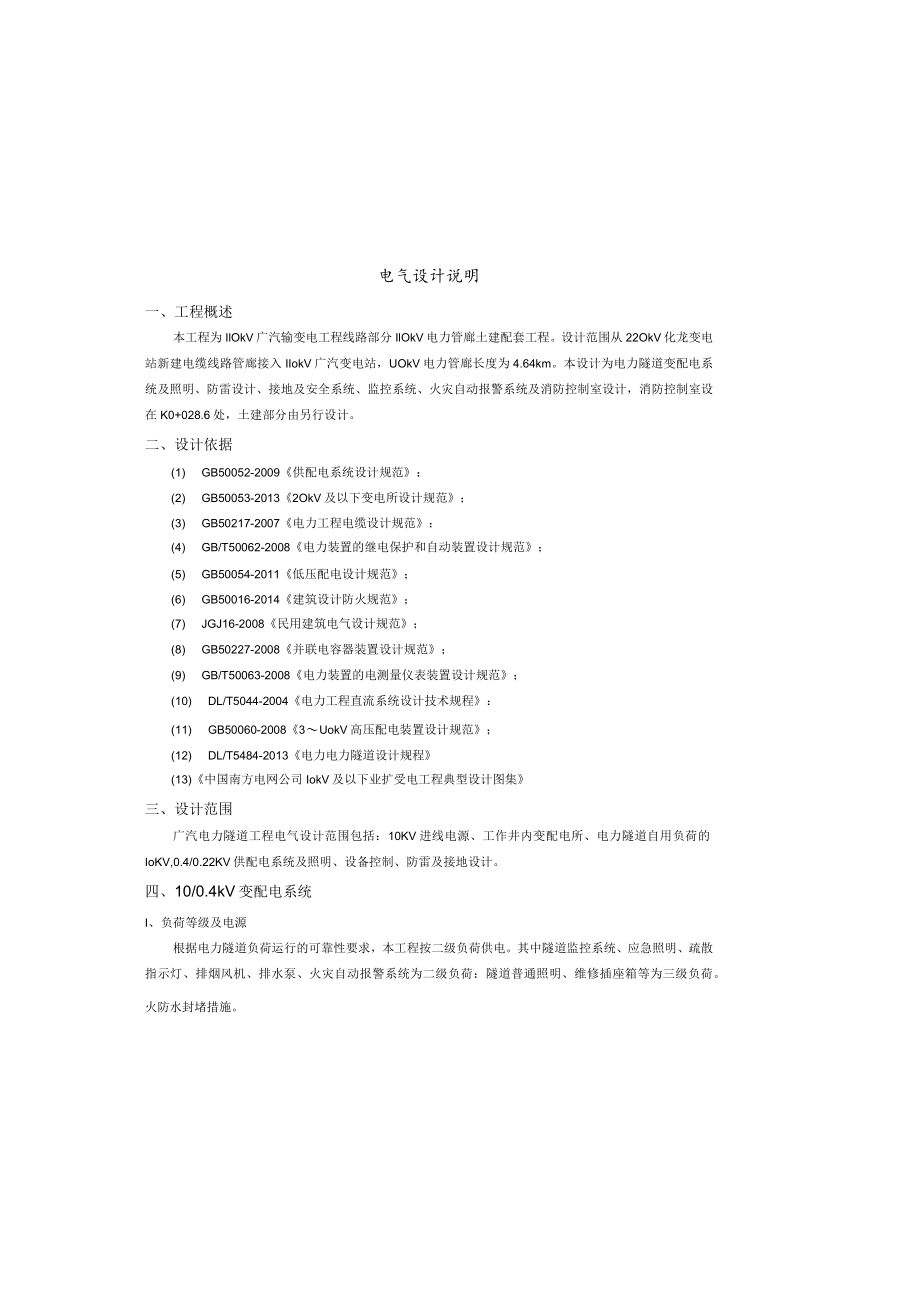

3、见。5、功率因数补偿无功补偿采用分散与集中相结合的原则，在每处变压器OMkV侧采用电力电容器集中自动补偿，电力隧道内照明灯具带单灯无功补偿，分散提高功率因数。使IOkV总进线侧功率因数控制在0.90.95O五、隧道内动力设备控制电力隧道内需要控制的设备主要为风机、排水泵、照明装置。电力隧道内的设备，如风机、水泵功率较小，均采用直接启动方式。排水泵设就地手动控制、水位自动控制、监控系统遥控一种控制方式，最高液位报警信号、排水泵状态信号反馈回监控系统。电气设计说明一、工程概述本工程为IlOkV广汽输变电工程线路部分IlOkV电力管廊土建配套工程。设计范围从22OkV化龙变电站新建电缆线路管廊接入I
4、IokV广汽变电站，UOkV电力管廊长度为4.64km。本设计为电力隧道变配电系统及照明、防雷设计、接地及安全系统、监控系统、火灾自动报警系统及消防控制室设计，消防控制室设在K0+028.6处，土建部分由另行设计。二、设计依据(1) GB50052-2009供配电系统设计规范：(2) GB50053-20132OkV及以下变电所设计规范；(3) GB50217-2007电力工程电缆设计规范：(4) GB/T50062-2008电力装置的继电保护和自动装置设计规范；(5) GB50054-2011低压配电设计规范；(6) GB50016-2014建筑设计防火规范；(7) JGJ16-2008民用
5、建筑电气设计规范；(8) GB50227-2008并联电容器装置设计规范；(9) GB/T50063-2008电力装置的电测量仪表装置设计规范；(10) DL/T5044-2004电力工程直流系统设计技术规程：(11) GB50060-20083UokV高压配电装置设计规范；(12) DL/T5484-2013电力电力隧道设计规程(13)中国南方电网公司IokV及以下业扩受电工程典型设计图集三、设计范围广汽电力隧道工程电气设计范围包括：10KV进线电源、工作井内变配电所、电力隧道自用负荷的IoKV,0.4/0.22KV供配电系统及照明、设备控制、防雷及接地设计。四、10/0.4kV变配电系统I

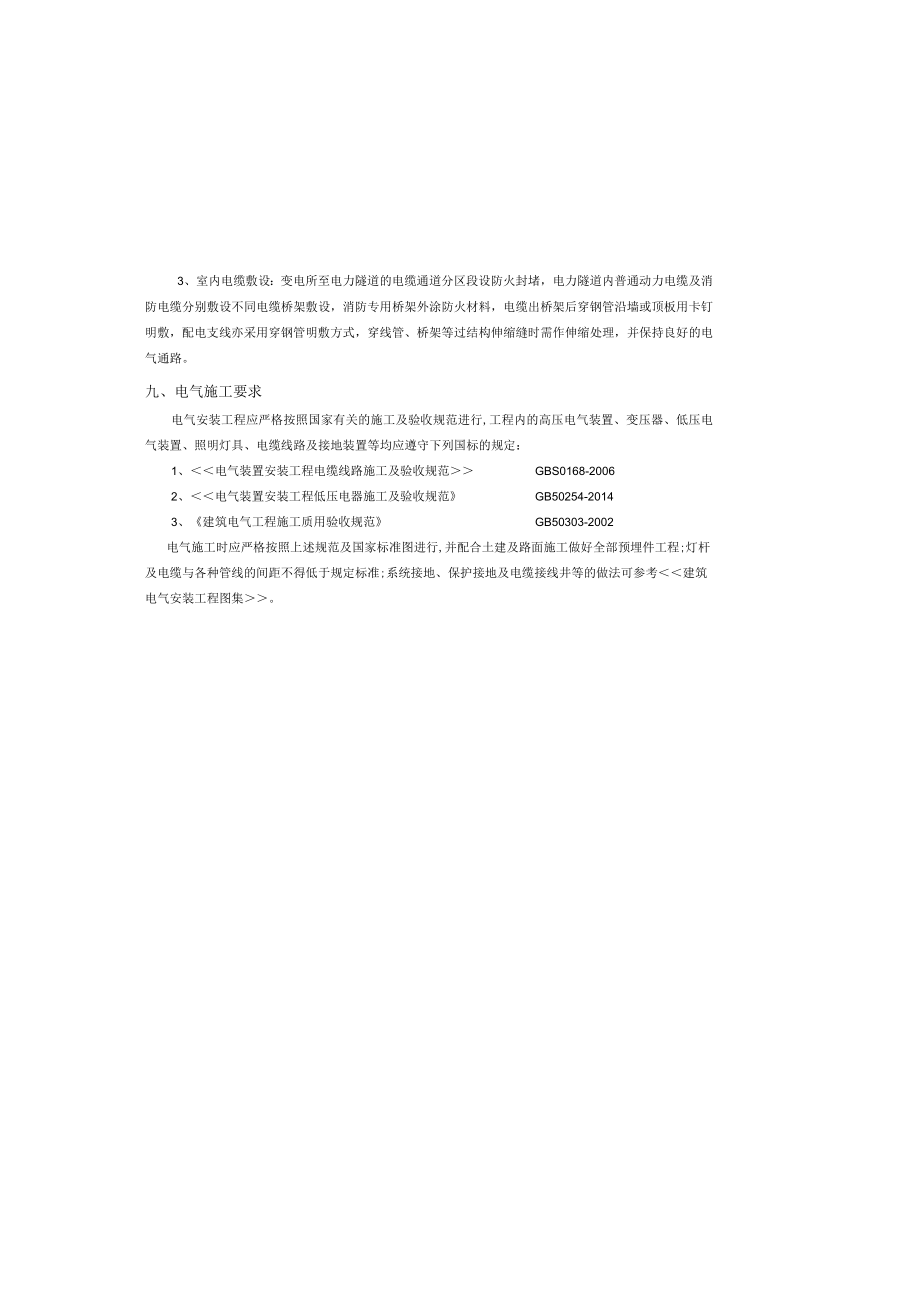

6、、负荷等级及电源根据电力隧道负荷运行的可靠性要求，本工程按二级负荷供电。其中隧道监控系统、应急照明、疏散指示灯、排烟风机、排水泵、火灾自动报警系统为二级负荷：隧道普通照明、维修插座箱等为三级负荷。火防水封堵措施。3、室内电缆敷设：变电所至电力隧道的电缆通道分区段设防火封堵，电力隧道内普通动力电缆及消防电缆分别敷设不同电缆桥架敷设，消防专用桥架外涂防火材料，电缆出桥架后穿钢管沿墙或顶板用卡钉明敷，配电支线亦采用穿钢管明敷方式，穿线管、桥架等过结构伸缩缝时需作伸缩处理，并保持良好的电气通路。九、电气施工要求电气安装工程应严格按照国家有关的施工及验收规范进行,工程内的高压电气装置、变压器、低压电气装
7、置、照明灯具、电缆线路及接地装置等均应遵守下列国标的规定：1、电气装置安装工程电缆线路施工及验收规范GBS0168-20062、电气装置安装工程低压电器施工及验收规范GB50254-20143、建筑电气工程施工质用验收规范GB50303-2002电气施工时应严格按照上述规范及国家标准图进行,并配合土建及路面施工做好全部预埋件工程;灯杆及电缆与各种管线的间距不得低于规定标准;系统接地、保护接地及电缆接线井等的做法可参考建筑电气安装工程图集。排烟风机设就地手动控制、消防联动控制、监控系统遥控三种控制方式，风机状态信号反馈监控系统。照明设就地手动控制、监控中心远程遥控两种控制方式，照明开关状态信号反
8、馈监控系统。六、照明系统电力隧道内照明灯具采用18W荧光LED灯，在隧道内顶部每隔8米安装一盏，控制开关设在区段两端及人员进出口处。普通段照度不小于30Lx,投料口及防火分区门等处局部照度提高到IOOLX。应急照明灯具与部分普通照明灯具合用，应急时照度不小于5Lx：安全出口指示灯在隧道内顶部安装，疏散指示灯距地1.0.2m安装，间距不大于20m,照度不小于0.5Lx。应急照明灯具附带后备蓄电池，应急时间不小于60min0每段防火分区内的照明灯具由该分区动力配电箱统一配电，在投料口、防火分区门处设手动开关控制，并设监控系统遥控，照明状态信号反馈回监控系统。照明灯具光源以防水荧光灯为主，电力隧道内
9、照明灯具应防水防潮，防护等级不低于IP65标准。工作井配电房照度不小于2001x,风机房照度不小于IOOIX,监控室照度不少于3001x七、电力隧道的接地（电缆支架全接地）本工程接地系统利用通长埋设的热镀铜扁钢（可利用每侧主体结构内两条不小于。16钢筋代潜）在每个沉降缝段两端环联并引出与支架接地干线联接，形成法拉弟笼。电力隧道内所有电缆支架均经接地线与主接地网相互连接。区域配电箱及风机配电箱安装处设置人工接地体预埋连接板，作就复接地用。另外，在电力隧道沉降缝外壁设置人工接地体预埋连接板，作为辅助重且接地。电力隧道接地网还应与变电站接地系统可靠连接，组成大接地系统，接地电阻应不大于1。当工作井接
10、地电阻在1欧以下时，采用25mm铜芯绝缘电线作为专用接地干线接到土建施工时预留的接地端子上体，如果基础g接地电阻不符合要求时，应另设人工接地体，要求接地电阻不大于1欧。八、电缆选择与敷设1、电缆选型：电力隧道应急照明、疏散指示、监控系统及火灾自动报警系统采用低烟无卤耐火电缆和低烟无卤耐火电线，其他动力均采用低烟无卤阻燃电缆和低烟无卤阻燃电线。2、室外电缆敷设：1OkV电缆出电缆沟后穿热镀锌钢管至工作井高压配电房；变压器低压侧配电电缆穿桥架敷设至隧道内电缆桥架。保护管须做好防水措施，相关线管穿越结构墙体后应做好防箱式变压器T(H负荷计算表(JXK3+540JXK5+557.772)序号用电设备名
11、称设备容量(W)计算系数计算负荷变压辱容量(kVA)安装工作KXCostanP(HDQ(kvar)S(kVA)1潜水泵291.543.50.40.80.7517.413.052轴流风机44x1.5660.40.80.7526.419.83普通及应急照明22x0.6614.520.40.750.885.815.124维修插座22153300.150.750.8849.543.655疏散指示灯22x0.040.880.70.80.750.620.466监控电源22X3.679.210.80.7579.259.4小计534.1534.1178.92141.49电容补偿-95电容补偿后0.97178.9246.49185变压器损耗1.859.24IOkV负荷合计534.1534.10.96180.7755.73189变压器负荷率60.05315kVA日平均有功负荷系数0.7日平均耗电量(kWh)序号用电设备名称设备容量(W)计算系数计算负荷各注安装工作KXCostanP(W)Q(kvar)S(kVA)其中的二级负荷3应急照明220.275.940.40.750.882.382.15疏散指示灯22X0.040.880.40.80.750.350.266监控电源22X3.679.210.80.7579.259.4小计86.0286.0281.9361.76
