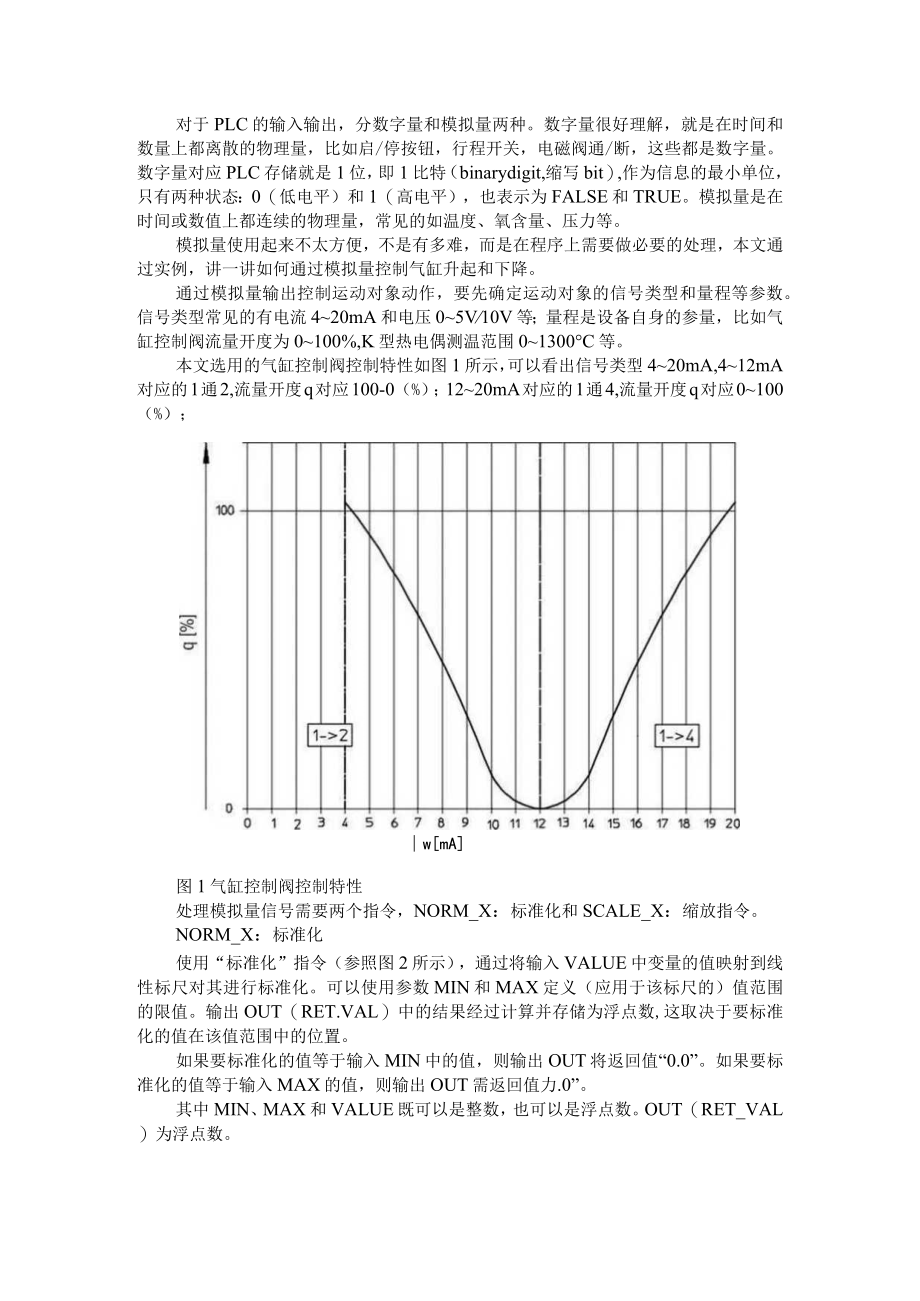

1、对于PLC的输入输出，分数字量和模拟量两种。数字量很好理解，就是在时间和数量上都离散的物理量，比如启/停按钮，行程开关，电磁阀通/断，这些都是数字量。数字量对应PLC存储就是1位，即1比特（binarydigit,缩写bit）,作为信息的最小单位，只有两种状态：0（低电平）和1（高电平），也表示为FALSE和TRUE。模拟量是在时间或数值上都连续的物理量，常见的如温度、氧含量、压力等。模拟量使用起来不太方便，不是有多难，而是在程序上需要做必要的处理，本文通过实例，讲一讲如何通过模拟量控制气缸升起和下降。通过模拟量输出控制运动对象动作，要先确定运动对象的信号类型和量程等参数。信号类型常见的有电流

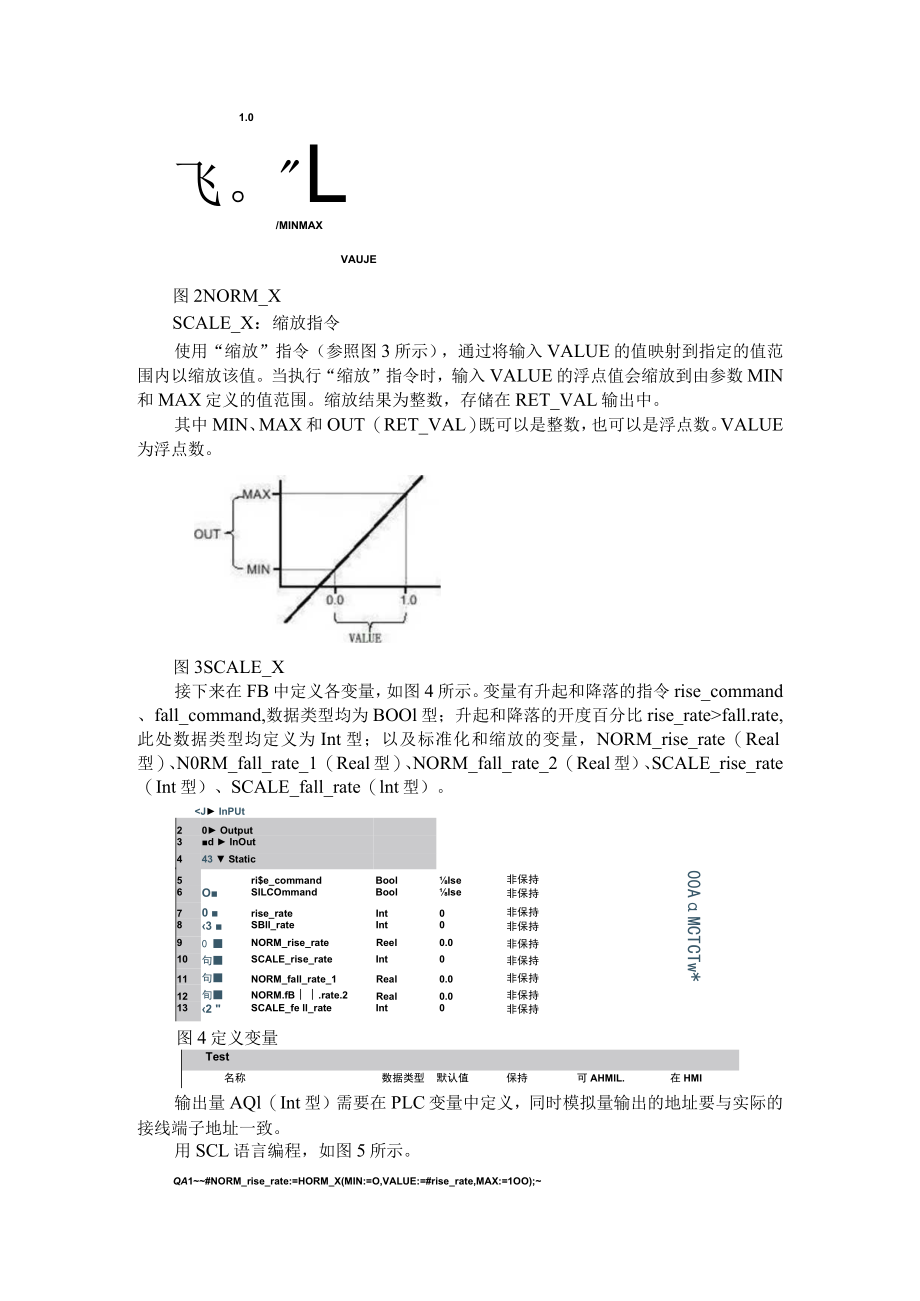

2、420mA和电压05V10V等；量程是设备自身的参量，比如气缸控制阀流量开度为0100%,K型热电偶测温范围01300C等。本文选用的气缸控制阀控制特性如图1所示，可以看出信号类型420mA,412mA对应的1通2,流量开度q对应100-0（%）；1220mA对应的1通4,流量开度q对应0100（%）；wmA图1气缸控制阀控制特性处理模拟量信号需要两个指令，NORM_X：标准化和SCALE_X：缩放指令。NORM_X：标准化使用“标准化”指令（参照图2所示），通过将输入VALUE中变量的值映射到线性标尺对其进行标准化。可以使用参数MIN和MAX定义（应用于该标尺的）值范围的限值。输出OUT（R
3、ET.VAL）中的结果经过计算并存储为浮点数,这取决于要标准化的值在该值范围中的位置。如果要标准化的值等于输入MIN中的值，则输出OUT将返回值“0.0”。如果要标准化的值等于输入MAX的值，则输出OUT需返回值力.0”。其中MIN、MAX和VALUE既可以是整数，也可以是浮点数。OUT（RET_VAL）为浮点数。1.0飞。L/MINMAXVAUJE图2NORM_XSCALE_X：缩放指令使用“缩放”指令（参照图3所示），通过将输入VALUE的值映射到指定的值范围内以缩放该值。当执行“缩放”指令时，输入VALUE的浮点值会缩放到由参数MIN和MAX定义的值范围。缩放结果为整数，存储在RET_V

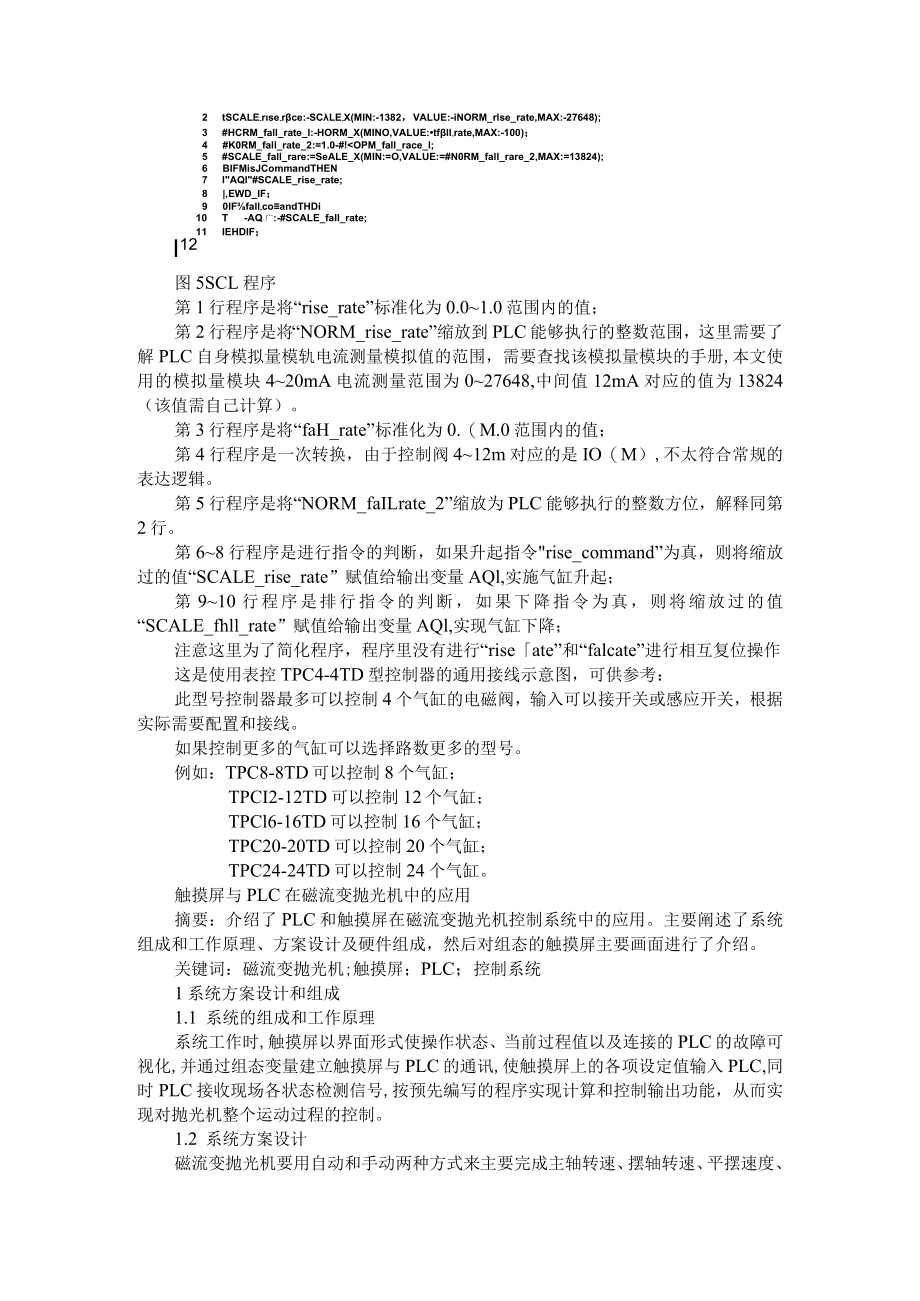

4、AL输出中。其中MIN、MAX和OUT（RET_VAL）既可以是整数，也可以是浮点数。VALUE为浮点数。图3SCALE_X接下来在FB中定义各变量，如图4所示。变量有升起和降落的指令rise_command、fall_command,数据类型均为BOOl型；升起和降落的开度百分比rise_ratefall.rate,此处数据类型均定义为Int型；以及标准化和缩放的变量，NORM_rise_rate（Real型）、N0RM_fall_rate_1（Real型）、NORM_fall_rate_2（Real型）、SCALE_rise_rate（Int型）、SCALE_fall_rate（lnt型）
5、。20 Output3d InOut443 StaticJ InPUt5ri$e_commandBoollse非保持6OSlLCOmmandBoollse非保持70 rise_rateInt0非保持83 SBll_rateInt0非保持90 NORM_rise_rateReel0.0非保持10句SCALE_rise_rateInt0非保持11句NORM_fall_rate_1Real0.0非保持12旬NORM.fB.rate.2Real0.0非保持132 SCALE_fe ll_rateInt0非保持图4定义变量00AMCTCTw*Test名称数据类型默认值保持可AHMlL.在HMI输出量AQ
