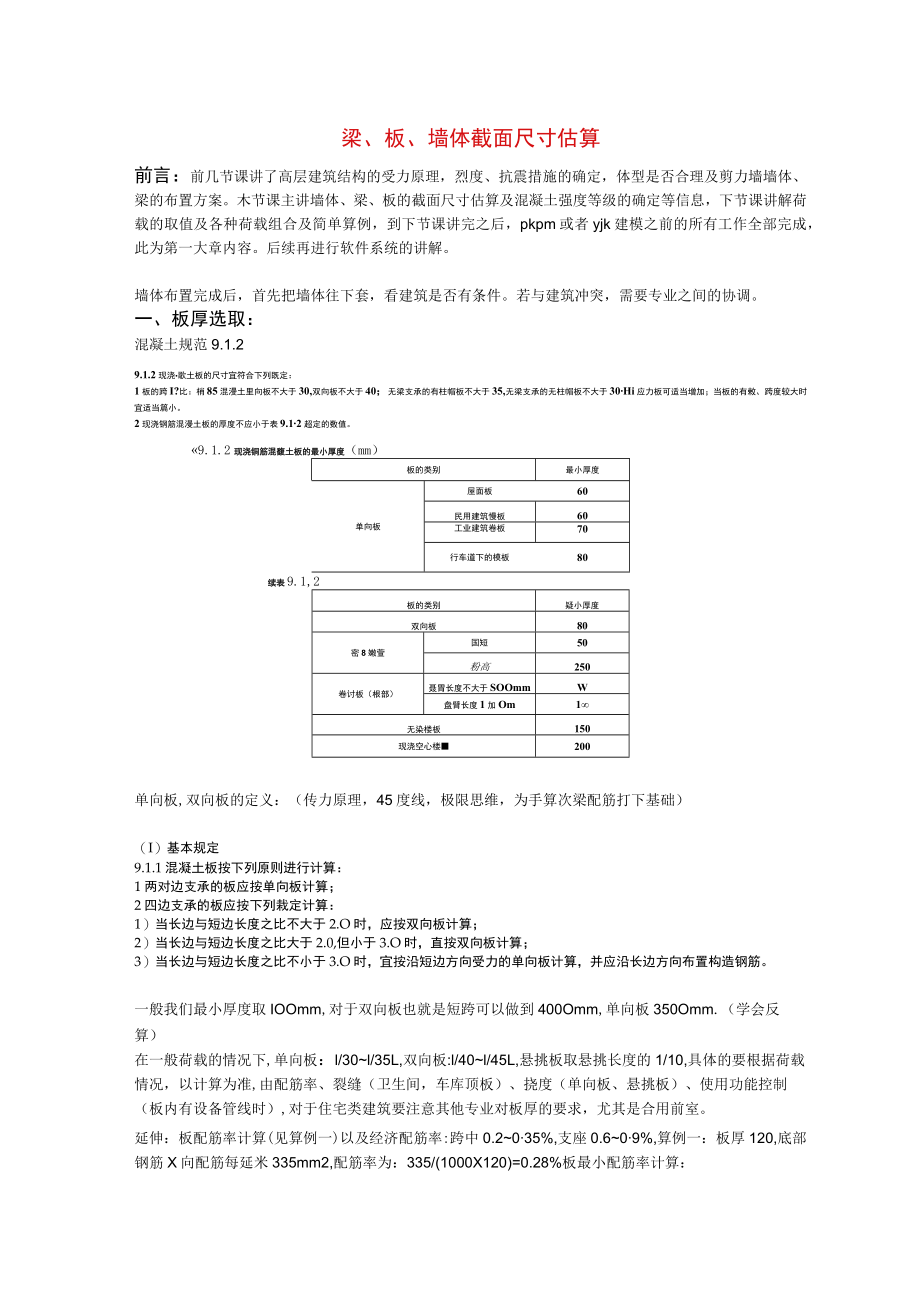

1、梁、板、墙体截面尺寸估算前言：前几节课讲了高层建筑结构的受力原理，烈度、抗震措施的确定，体型是否合理及剪力墙墙体、梁的布置方案。木节课主讲墙体、梁、板的截面尺寸估算及混凝土强度等级的确定等信息，下节课讲解荷载的取值及各种荷载组合及简单算例，到下节课讲完之后，pkpm或者yjk建模之前的所有工作全部完成，此为第一大章内容。后续再进行软件系统的讲解。墙体布置完成后，首先把墙体往下套，看建筑是否有条件。若与建筑冲突，需要专业之间的协调。一、板厚选取：混凝土规范9.1.29.1.2现浇歌土板的尺寸宜符合下列既定：1板的跨I?比：梢85混漫土里向板不大于30,双向板不大于40；无梁支承的有柱帽板不大于3
2、5,无梁支承的无柱帽板不大于30Hi应力板可适当增加；当板的有敕、跨度较大时宜适当篇小。2现浇钢筋混漫土板的厚度不应小于表9.12超定的数值。9.1.2现浇铜筋混馥土板的最小厚度（mm）板的类别最小厚度单向板屋面板60民用建筑慢板60工业建筑卷板70行车道下的模板80续表9.1,2板的类别疑小厚度双向板80密8嫩萱国短50粉高250卷讨板（根部）聂胃长度不大于SOOmmW盘臂长度1加Om1无染楼板150现浇空心楼200单向板,双向板的定义：（传力原理，45度线，极限思维，为手算次梁配筋打下基础）（I）基本规定9.1.1混凝土板按下列原则进行计算：1两对边支承的板应按单向板计算；2四边支承的板应
3、按下列栽定计算：1）当长边与短边长度之比不大于2.O时，应按双向板计算；2）当长边与短边长度之比大于2.0,但小于3.O时，直按双向板计算；3）当长边与短边长度之比不小于3.O时，宜按沿短边方向受力的单向板计算，并应沿长边方向布置构造钢筋。一般我们最小厚度取IOOmm,对于双向板也就是短跨可以做到400Omm,单向板350Omm.（学会反算）在一般荷载的情况下,单向板：l/30l/35L,双向板:l/40l/45L,悬挑板取悬挑长度的1/10,具体的要根据荷载情况，以计算为准,由配筋率、裂缝（卫生间，车库顶板）、挠度（单向板、悬挑板）、使用功能控制（板内有设备管线时）,对于住宅类建筑要注意其他

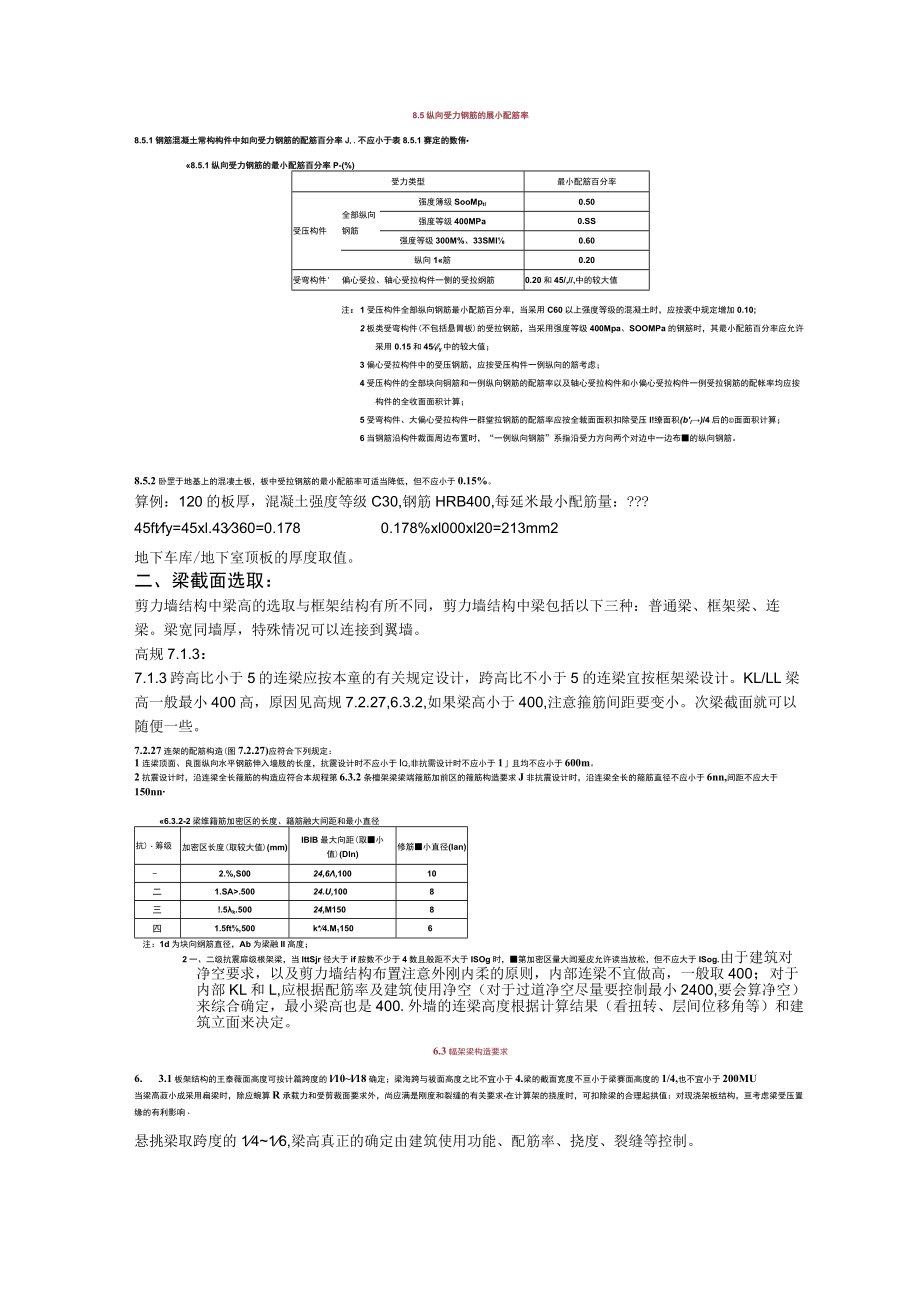

4、专业对板厚的要求，尤其是合用前室。延伸：板配筋率计算(见算例一)以及经济配筋率:跨中0.2035%,支座0.609%,算例一：板厚120,底部钢筋X向配筋每延米335mm2,配筋率为：335/(1000X120)=0.28%板最小配筋率计算：8.5纵向受力钢筋的展小配筋率8.5.1钢筋混凝土常构构件中如向受力钢筋的配筋百分率J,.不应小于表8.5.1赛定的数侑8.5.1纵向受力钢筋的最小配筋百分率P-(%)受力类型最小配筋百分率受压构件全部纵向钢筋强度簿级SooMptl0.50强度等级400MPa0.SS强度等级300M%、33SMI0.60纵向1筋0.20受弯构件偏心受拉、轴心受拉构件一侧的
5、受拉纲筋0.20和45/,/,中的较大值注：1受压构件全部纵向钢筋最小配筋百分率，当采用C60以上强度等级的混凝土时，应按袤中规定增加0.10;2板类受弯构件(不包括悬胃板)的受拉钢筋，当采用强度等级400Mpa、SOOMPa的钢筋时，其最小配筋百分率应允许采用0.15和45ly中的较大值；3偏心受拉构件中的受压钢筋，应按受压构件一例纵向的筋考虑；4受压构件的全部块向铜筋和一例纵向钢筋的配筋率以及轴心受拉构件和小偏心受拉构件一例受拉铜筋的配帐率均应按构件的全收面面积计算；5受弯构件、大偏心受拉构件一群堂拉钢筋的配筋率应按全裁面面积扣除受压I!缭面积(bl)/4后的面面积计算；6当钢筋沿构件裁面
6、周边布置时，“一例纵向钢筋”系指沿受力方向两个对边中一边布的纵向钢筋。8.5.2卧罡于地基上的混凄土板，板中受拉钢筋的最小配筋率可适当降低，但不应小于0.15%。算例：120的板厚，混凝土强度等级C30,钢筋HRB400,每延米最小配筋量：?45ftfy=45xl.43360=0.1780.178%xl000xl20=213mm2地下车库/地下室顶板的厚度取值。二、梁截面选取：剪力墙结构中梁高的选取与框架结构有所不同，剪力墙结构中梁包括以下三种：普通梁、框架梁、连梁。梁宽同墙厚，特殊情况可以连接到翼墙。高规7.1.3：7.1.3跨高比小于5的连梁应按本童的有关规定设计，跨高比不小于5的连梁宜按
7、框架梁设计。KL/LL梁高一般最小400高，原因见高规7.2.27,6.3.2,如果梁高小于400,注意箍筋间距要变小。次梁截面就可以随便一些。7.2.27连架的配筋构造(图7.2.27)应符合下列规定：1连梁顶面、良面纵向水平钢筋伸入墙肢的长度，抗震设计时不应小于Iq,非抗需设计时不应小于1且均不应小于600m。2抗震设计时，沿连梁全长箍筋的构造应符合本规程第6.3.2条檀架梁梁端箍筋加前区的箍筋构造要求J非抗震设计时，沿连梁全长的箍筋直径不应小于6nn,间距不应大于150nn6.3.2-2梁维籍筋加密区的长度、籍筋融大间距和最小直径抗)筹级加密区长度(取较大值)(mm)IBlB最大向距(取
8、小值)(Dln)修筋小直径(Ian)-2.%,S0024,6,10010二1.SA.50024.U,1008三!.5k.50024,M1508四1.5ft,500k*4.M11506注：1d为块向纲筋直径，Ab为梁融II高度；2一、二级抗震扉级根架梁，当IttSjr径大于if胺数不少于4数且般距不大于ISOg时，第加密区量大闾爰皮允许读当放松，但不应大于ISog.由于建筑对净空要求，以及剪力墙结构布置注意外刚内柔的原则，内部连梁不宜做高，一般取400；对于内部KL和L,应根据配筋率及建筑使用净空（对于过道净空尽量要控制最小2400,要会算净空）来综合确定，最小梁高也是400.外墙的连梁高度根据

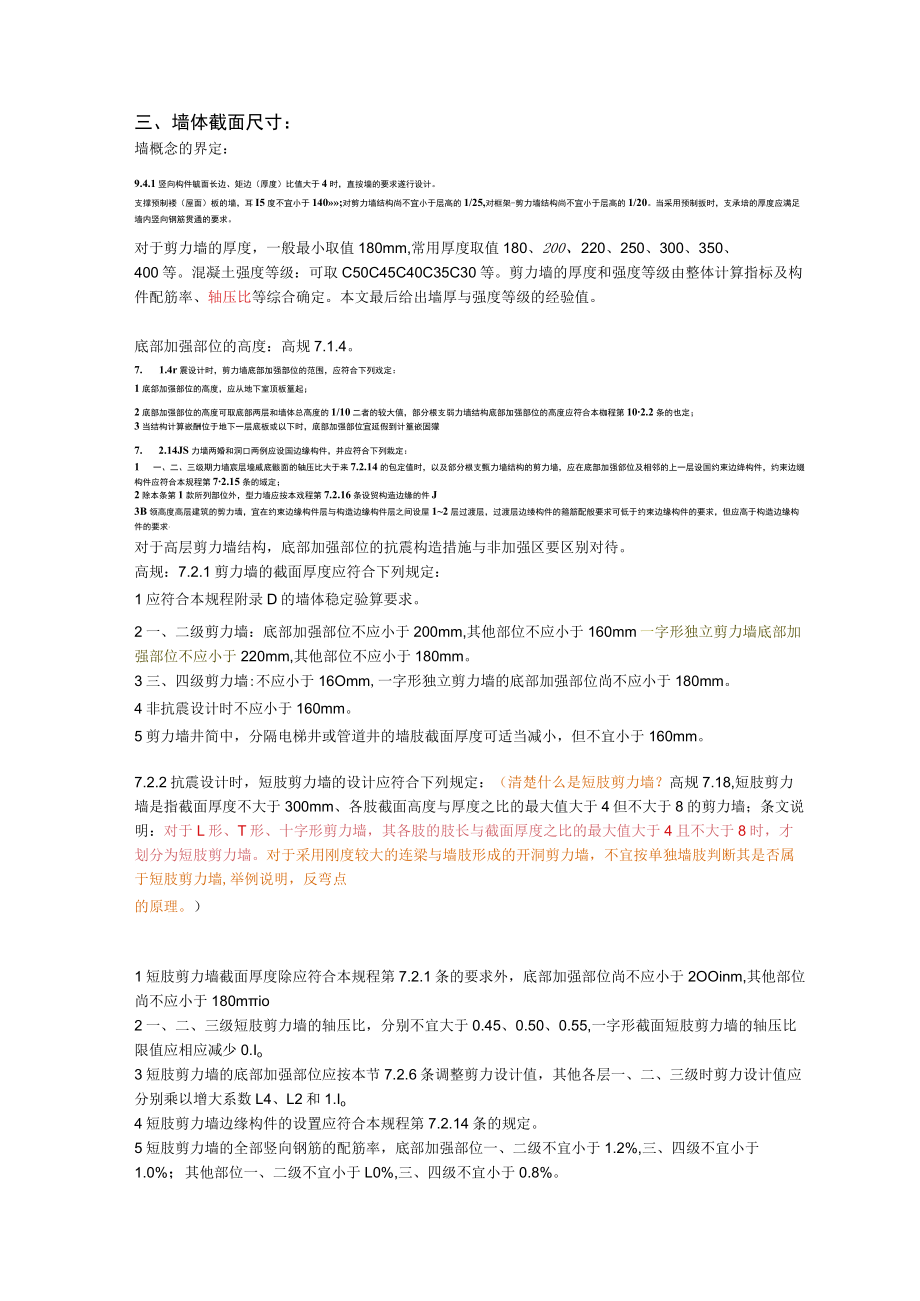

9、计算结果（看扭转、层间位移角等）和建筑立面来决定。6.3幅架梁构造要求6. 3.1板架结构的王泰薇面高度可按计篇跨度的l10l18确定；梁海跨与祓面高度之比不宜小于4.梁的截面宽度不亘小于梁赛面高度的1/4,也不宜小于200MU当梁高菽小成采用扁梁时，除应蜿算R承载力和受剪裁面要求外，尚应满是刚度和裂缝的有关要求在计算架的挠度时，可扣除梁的合理起拱值：对现浇架板结构，亘考虑梁受压置缘的有利影响悬挑梁取跨度的1416,梁高真正的确定由建筑使用功能、配筋率、挠度、裂缝等控制。三、墙体截面尺寸：墙概念的界定：9.4.1竖向构件毓面长边、矩边（厚度）比值大于4时，直按墙的要求遂行设计。支撑预制褛（屋面
10、）板的墙，耳I5度不宜小于140;对剪力墙结构尚不宜小于层高的1/25,对框架-剪力墙结构尚不宜小于层高的1/20。当采用预制扳时，支承培的厚度应满足墙内竖向钢筋贯通的要求。对于剪力墙的厚度，一般最小取值180mm,常用厚度取值180、200、220、250、300、350、400等。混凝土强度等级：可取C50C45C40C35C30等。剪力墙的厚度和强度等级由整体计算指标及构件配筋率、轴压比等综合确定。本文最后给出墙厚与强度等级的经验值。底部加强部位的高度：高规7.1.4。7. 1.4r震设计时，剪力墙底部加强部位的范围，应符合下列戏定：1底郃加强部位的高度，应从地下室顶板篁起；2底部加强部
11、位的高度可取底部两层和墙体总高度的1/10二者的较大僖，部分根支弱力墙结构底部加强部位的高度应符合本枷程第102.2条的也定；3当结构计算嵌酬位于地下一层底板或以下时，底部加强部位宜延假到计篁嵌固獴7. 2.14JS力墙两婚和洞口两例应设国边缘构件，并应符合下列栽定：1 一、二、三级期力墙宸层墙戚底骸面的轴压比大于来7.2.14的包定值时，以及郃分根支甄力墙结构的剪力墙，应在底部加强郃位及相邻的上一层设国约束边绛构件，约束边缀构件应符合本规程第72.15条的域定；2除本条第1款所列部位外，型力墙应按本戏程第7.2.16条设贸构造边缘的件J3B领高度高层建筑的剪力墙，宜在约束边缘构件层与构造边缘
12、构件层之间设屋12层过渡层，过渡层边缕构件的箍筋配般要求可低于约束边缘构件的要求，但应高于构造边缘构件的要求对于高层剪力墙结构，底部加强部位的抗震构造措施与非加强区要区别对待。高规：7.2.1剪力墙的截面厚度应符合下列规定：1应符合本规程附录D的墙体稳定验算要求。2一、二级剪力墙：底部加强部位不应小于200mm,其他部位不应小于160mm一字形独立剪力墙底部加强部位不应小于220mm,其他部位不应小于180mm。3三、四级剪力墙:不应小于16Omm,一字形独立剪力墙的底部加强部位尚不应小于180mm。4非抗震设计时不应小于160mm。5剪力墙井简中，分隔电梯井或管道井的墙肢截面厚度可适当减小，
13、但不宜小于160mm。7.2.2抗震设计时，短肢剪力墙的设计应符合下列规定：（清楚什么是短肢剪力墙？高规7.18,短肢剪力墙是指截面厚度不大于300mm、各肢截面高度与厚度之比的最大值大于4但不大于8的剪力墙；条文说明：对于L形、T形、十字形剪力墙，其各肢的肢长与截面厚度之比的最大值大于4且不大于8时，才划分为短肢剪力墙。对于采用刚度较大的连梁与墙肢形成的开洞剪力墙，不宜按单独墙肢判断其是否属于短肢剪力墙,举例说明，反弯点的原理。）1短肢剪力墙截面厚度除应符合本规程第7.2.1条的要求外，底部加强部位尚不应小于2OOinm,其他部位尚不应小于180mio2一、二、三级短肢剪力墙的轴压比，分别不
14、宜大于0.45、0.50、0.55,一字形截面短肢剪力墙的轴压比限值应相应减少0.Io3短肢剪力墙的底部加强部位应按本节7.2.6条调整剪力设计值，其他各层一、二、三级时剪力设计值应分别乘以增大系数L4、L2和1.Io4短肢剪力墙边缘构件的设置应符合本规程第7.2.14条的规定。5短肢剪力墙的全部竖向钢筋的配筋率，底部加强部位一、二级不宜小于1.2%,三、四级不宜小于1.0%；其他部位一、二级不宜小于L0%,三、四级不宜小于0.8%。6不宜采用一字形短肢剪力墙，不宜在一字形短肢剪力墙上布置平面外与之相交的单侧楼面梁。四级抗震等级的剪力墙轴压比建议在0.7,也有设计院按照1.0控制,建议大家执行
15、本单位标准。抗规：6.4.1抗震墙的厚度，一、二级不应小于16Omm且不宜小于层高或无支长度的1/20,三、四级不应小于14Omm且不刨、于层高或无支长度的1/25；无端柱或翼墙时，一、二级不宜小于层高或无支长度的1/16,三、四级不宜小于层高或无支长度的1/20。底部加强部位的墙厚，一、二级不应小于20Omm且不宜小于层高或无支长度的1/16,三、四级不应小于16Omm且不宜小于层高或无支长度的1/20；无端柱或翼墙时，一、二级不宜小于层高或无支长度的1/12,三、四级不宜小于层高或无支长度的1/16。图7剪力的层高与无支长度示意墙厚经验取值：墙厚：地上底部加强区一般取2200,地上其余部位可取180,地下室内墙取,200,外墙取250.但要特别注意,一、二级抗震墙底部加强区一字型独立剪力墙墙厚应不小于220（有跨高比不大于2.5的强连梁相连的一字型剪力墙不属于独立剪力墙）。局部墙肢轴压比不够时可以适当单独加厚。最常见普通住宅项目7、8度（抗震等级一二三
