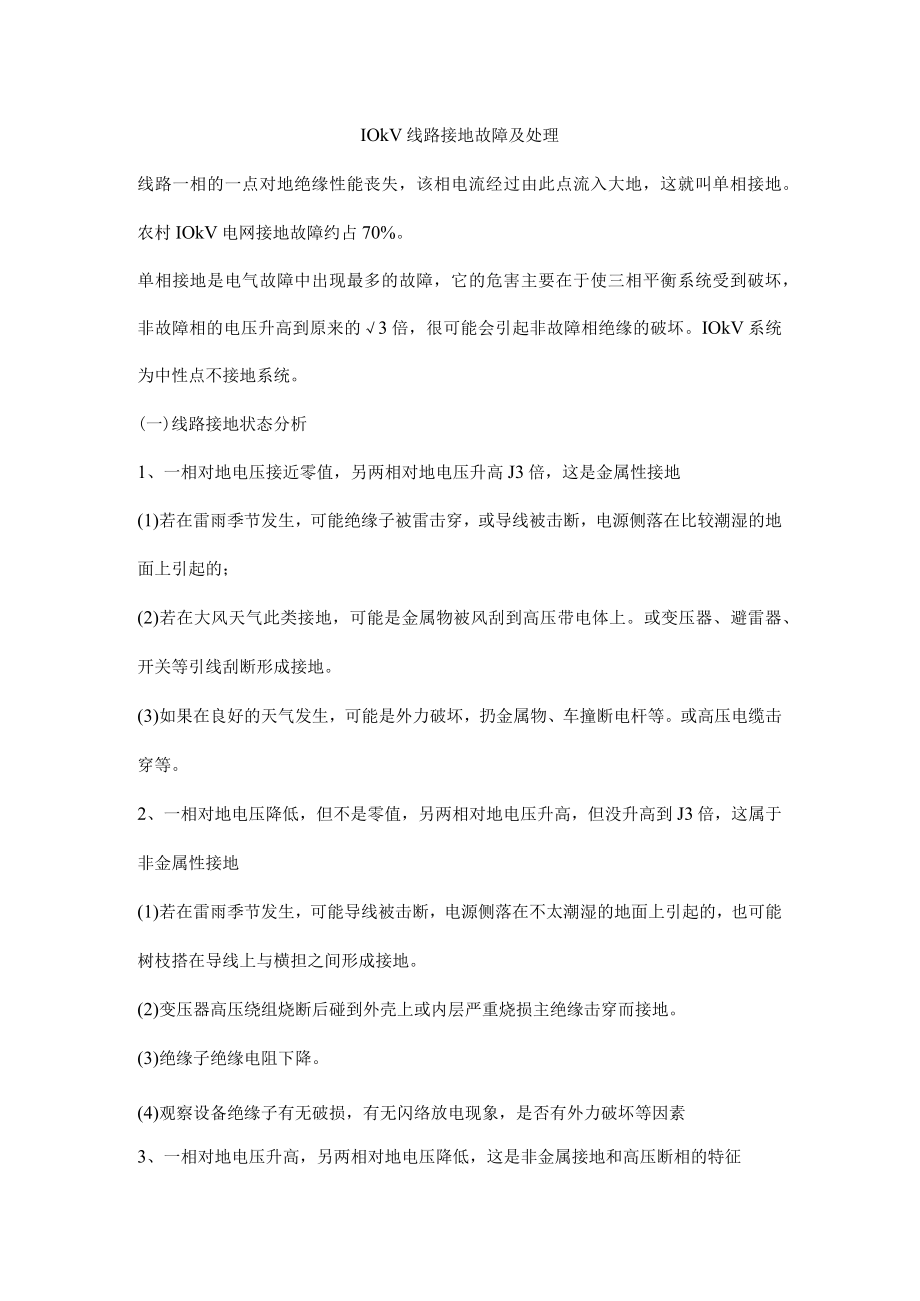

1、IOkV线路接地故障及处理线路一相的一点对地绝缘性能丧失,该相电流经过由此点流入大地,这就叫单相接地。农村IOkV电网接地故障约占70%。单相接地是电气故障中出现最多的故障,它的危害主要在于使三相平衡系统受到破坏,非故障相的电压升高到原来的3倍,很可能会引起非故障相绝缘的破坏。IOkV系统为中性点不接地系统。(一)线路接地状态分析1、一相对地电压接近零值,另两相对地电压升高J3倍,这是金属性接地(1)若在雷雨季节发生,可能绝缘子被雷击穿,或导线被击断,电源侧落在比较潮湿的地面上引起的;(2)若在大风天气此类接地,可能是金属物被风刮到高压带电体上。或变压器、避雷器、开关等引线刮断形成接地。(3)
2、如果在良好的天气发生,可能是外力破坏,扔金属物、车撞断电杆等。或高压电缆击穿等。2、一相对地电压降低,但不是零值,另两相对地电压升高,但没升高到J3倍,这属于非金属性接地(1)若在雷雨季节发生,可能导线被击断,电源侧落在不太潮湿的地面上引起的,也可能树枝搭在导线上与横担之间形成接地。(2)变压器高压绕组烧断后碰到外壳上或内层严重烧损主绝缘击穿而接地。(3)绝缘子绝缘电阻下降。(4)观察设备绝缘子有无破损,有无闪络放电现象,是否有外力破坏等因素3、一相对地电压升高,另两相对地电压降低,这是非金属接地和高压断相的特征(1)高压断线,负荷侧导线落在潮湿的地面上,没断线两相通过负载与接地导线相连构成非
3、金属型接地。故而对地电压降低,断线相对地电压反而升高。(2)高压断线未落地或落在导电性能不好的物体上,或线路上熔断器熔断一相,被断开地线路又较长,造成三相对地电容电流不平衡,促使二相对地电压也不平衡,断线相对地电容电流变小,对地电压相对升高,其他两相相对较低。(3)配电变压器烧损相绕组碰壳接地,高压熔丝又发生熔断,其他两相又通过绕租接地,所以,烧损相对地电压升高,另两相降低。4、三相对地电压数值不断变化,最后达到一稳定值或一相降低另两相升高,或一相升高另两相降低(1)这是配电变压器烧损后又接地的典型特征某相绕组烧损而接地初期,该相对地电压降低,另两相对地电压升高,当烧损严重后,致使该相熔丝熔断

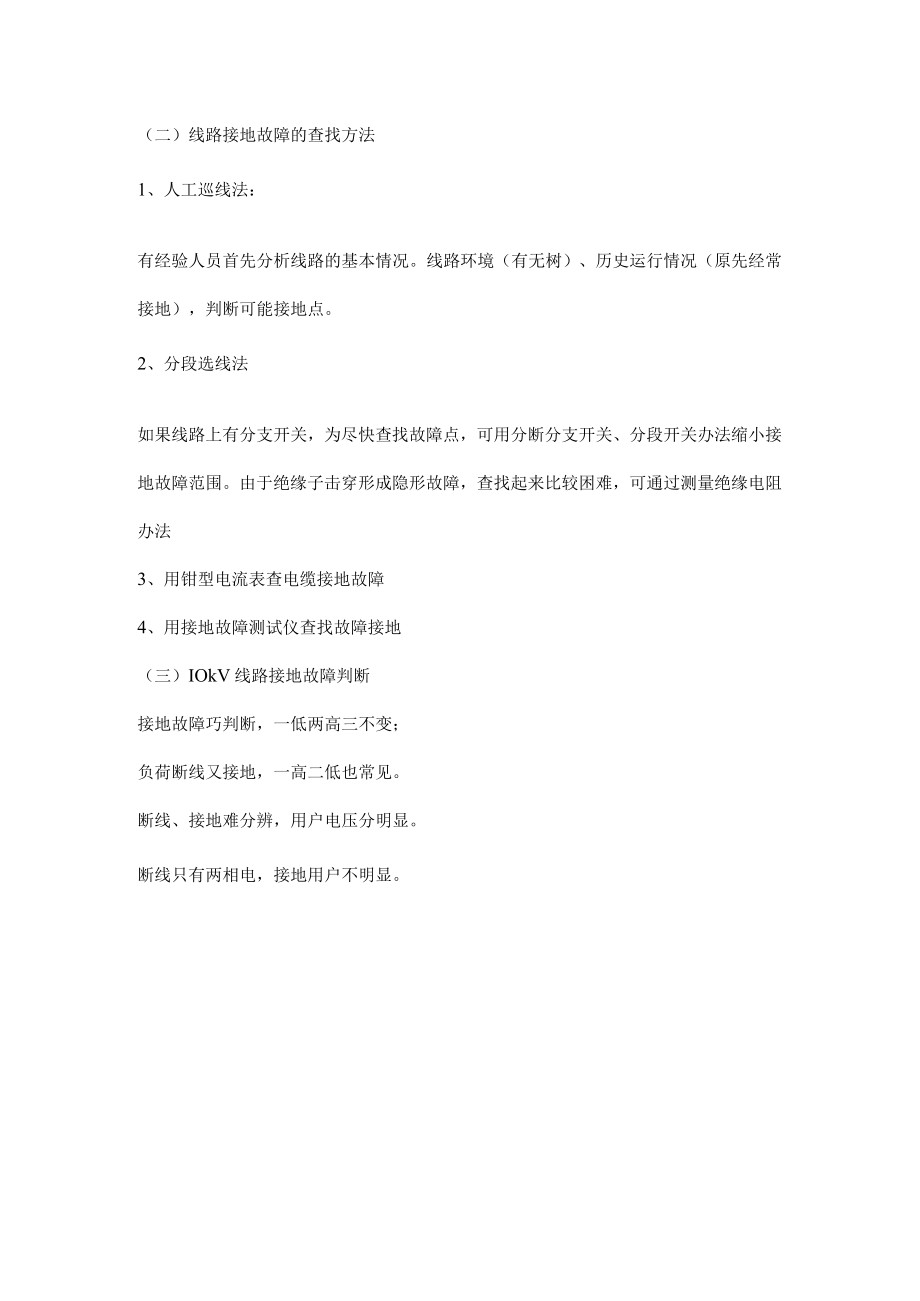

4、或两相熔断,虽然切断故障电流,但未断相通过绕组而接地,又演变一相对地电压降低,另两相对低电压升高。(2)平时就存在绝缘缺陷的绝缘子,首先发生放电,最后击穿。5、一相对地电压为零值,另两相对地电压升高J3倍,但很不稳定,时断时续,这是金属性瞬间接地的特征(1)扔在高压带电体上的金属物及已折断变压器、避雷器、开关引线,接触不牢固,时而接触时而断开形成瞬间接地。(2)高压套管脏污或有缺陷发生闪络放电接地,放电电弧是断续地,形成瞬间接地。(二)线路接地故障的查找方法1、人工巡线法:有经验人员首先分析线路的基本情况。线路环境(有无树)、历史运行情况(原先经常接地),判断可能接地点。2、分段选线法如果线路上有分支开关,为尽快查找故障点,可用分断分支开关、分段开关办法缩小接地故障范围。由于绝缘子击穿形成隐形故障,查找起来比较困难,可通过测量绝缘电阻办法3、用钳型电流表查电缆接地故障4、用接地故障测试仪查找故障接地(三)IOkV线路接地故障判断接地故障巧判断,一低两高三不变;负荷断线又接地,一高二低也常见。断线、接地难分辨,用户电压分明显。断线只有两相电,接地用户不明显。
