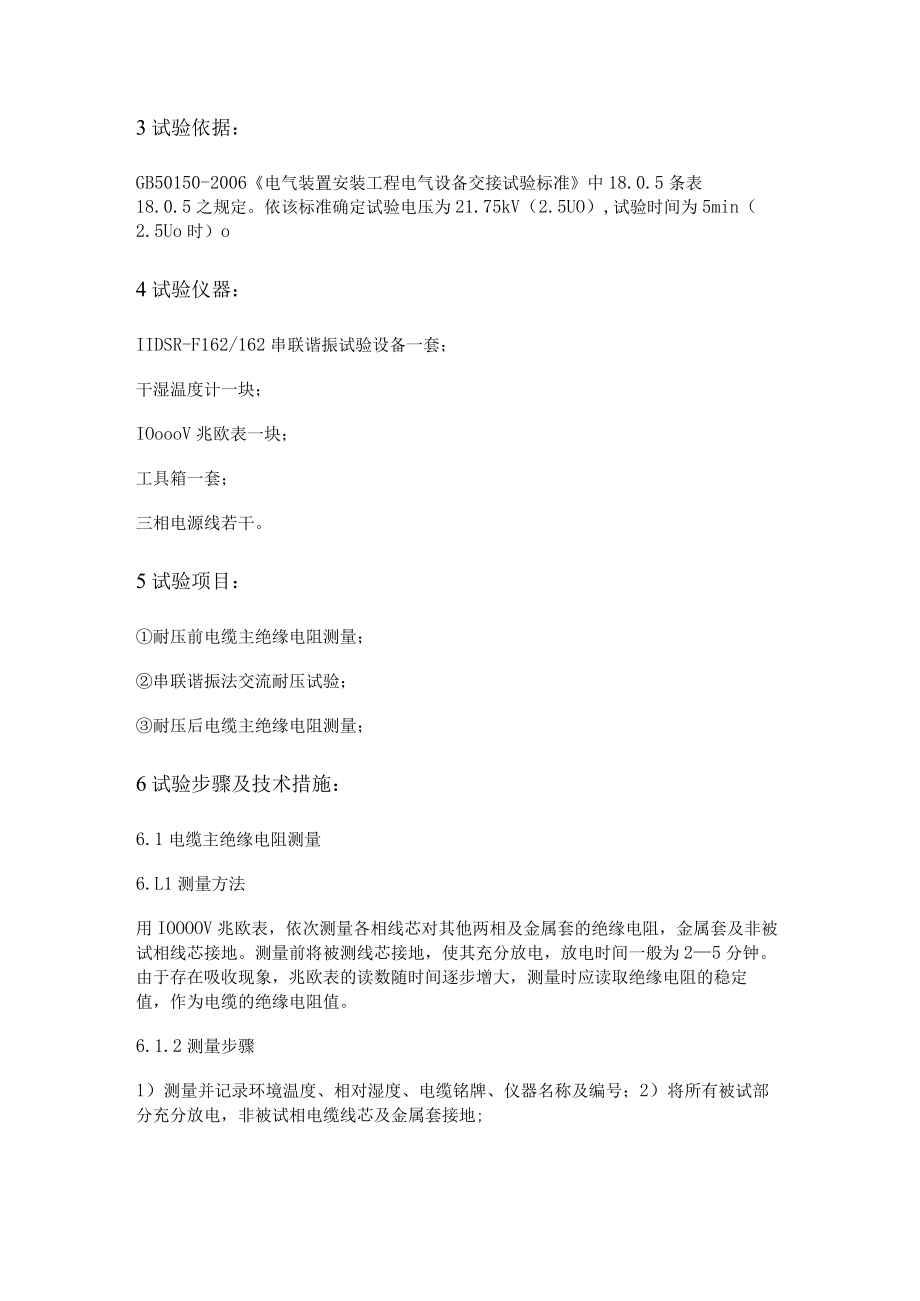

1、试验方案IOkV电力电缆交流耐压试验编写：审核：批准:酉己电*年月曰1试验目的：为了检查10kV线电缆的绝缘性能和运行状况是否良好，保证电网的安全运行，参照Q/GXD126,01-2006电力设备交接和预防性试验规程，对其进行试验。2电缆规范：电缆型号：YJV22-3240电缆规格：3240mm2电缆电压：8.715kV电缆电容量:0.37uF/km电缆长度：km生产厂家：出厂日期：年月日3试验依据：GB50150-2006电气装置安装工程电气设备交接试验标准中18.0.5条表18.0.5之规定。依该标准确定试验电压为21.75kV（2.5UO）,试验时间为5min（2.5Uo时）o4试验仪器
2、：IIDSR-F162/162串联谐振试验设备一套；干湿温度计一块；IOoooV兆欧表一块；工具箱一套；三相电源线若干。5试验项目：耐压前电缆主绝缘电阻测量；串联谐振法交流耐压试验；耐压后电缆主绝缘电阻测量；6试验步骤及技术措施：6.1电缆主绝缘电阻测量6.L1测量方法用IOOOOV兆欧表，依次测量各相线芯对其他两相及金属套的绝缘电阻，金属套及非被试相线芯接地。测量前将被测线芯接地，使其充分放电，放电时间一般为25分钟。由于存在吸收现象，兆欧表的读数随时间逐步增大，测量时应读取绝缘电阻的稳定值，作为电缆的绝缘电阻值。6.1.2测量步骤1）测量并记录环境温度、相对湿度、电缆铭牌、仪器名称及编号；

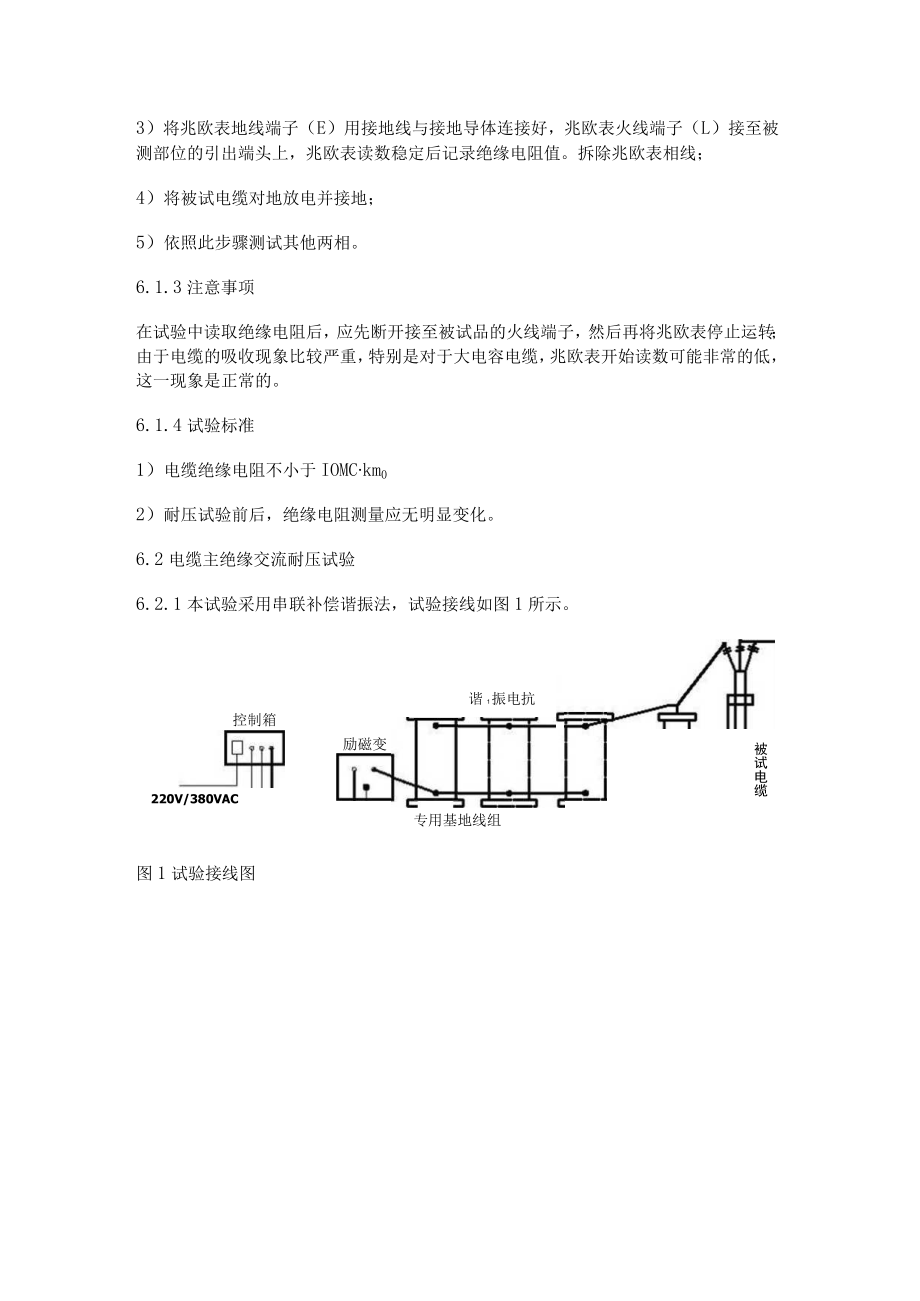

3、2）将所有被试部分充分放电，非被试相电缆线芯及金属套接地;3）将兆欧表地线端子（E）用接地线与接地导体连接好，兆欧表火线端子（L）接至被测部位的引出端头上，兆欧表读数稳定后记录绝缘电阻值。拆除兆欧表相线；4）将被试电缆对地放电并接地；5）依照此步骤测试其他两相。6.1.3注意事项在试验中读取绝缘电阻后，应先断开接至被试品的火线端子，然后再将兆欧表停止运转；由于电缆的吸收现象比较严重，特别是对于大电容电缆，兆欧表开始读数可能非常的低，这一现象是正常的。6.1.4试验标准1）电缆绝缘电阻不小于IOMCkm02）耐压试验前后，绝缘电阻测量应无明显变化。6.2电缆主绝缘交流耐压试验6.2.1本试验采用
4、串联补偿谐振法，试验接线如图1所示。控制箱220V/380VAC励磁变谐1振电抗器被试电缆专用基地线组图1试验接线图电源输入VF变频电源变频输出E(rcECLrrynmn，ClMOA工 C-TCX保护接地采样信号线系统接地图中：谐振电抗器额定电压为27kV,每台额定电感量为85H,额定最大工作电流为1.0A；分压器额定电压为200kV,变比为12000：1,电容量为500PF5%6. 2.2试验参数计算1 .谐振频率计算a)10kV3X300mm2交联聚乙烯电缆每公里电容量按0.37(uFkm),电缆长度按1.1km计算，则Cx=O.37XL1=0.407Fob)补偿电抗器电感采用三节电抗器并
5、联使用，L=853=28.33H。f=C)谐振频率按l4CxL计算，则f=46.88Hz。2 .电缆(Cx)电容电流估算当试验电源频率为46.88Hz、被试品电压为21.75kV时，通过试品的电容电流约为：Ix=CXU=6.28X46.88X0.407X21.7510-3=2.61A3 .串联补偿电抗器(L)电流及电压估算当试验电源频率为46.88Hz、被试品电压为21.75kV时，通过串联补偿电抗器电流约为：I1=2.61A,补偿电抗器上的电压Ul=21.75kV.三节电抗器并联使用，额定电压为27kV,额定电流为3A。由计算的数据可看出三节电抗器并联，可满足试验要求。错误!未指定文件名。错
6、误!未指定文件名。错误!未指定文件名。错误!未指定文件名。错误!未指定文件名。6.2.3试验步骤如下:1、按试验接线图连接试验接线。电缆的线芯接高压，即接补偿电抗器的高压端，金属套及非被试电缆芯接地。2、调谐。按红色“高压通”按钮，红灯亮绿灯灭，高压回路接通。调节“电压调节”电位器使机箱面板指针电压升至20V左右，调节“手动调节”旋钮，使输出电压(屏幕显示)达到最大值，高压回路即进入谐振状态。如需快速改变频率可按动或按住“手动调频”旋钮。注意：在快速调频过程中，电压不能调得过高，以免在进入谐振状态时输出电压超过试验电压。3、均匀升高电压，由分压器测量试验电压，当试验电压达到2.5U0(21.7
7、5kV)时，启动计时器，保持5分钟，试验过程中不出现闪络及放电现象，则该相耐压试验合格，均匀降压结束，关掉电源。4、改变被试电缆接线，重复1、2、3、步骤，直到所有被试电缆设备都进行交流耐压试验为止。6.2.4试验结果判断如果试验中未发生放电击穿现象，则认为试验通过,试品合格。6.2.5注意事项1、耐压试验前确定交流耐压试验值。2、试验时应注意试验电流的变化,试验前后应测量主绝缘绝缘电阻,并做好记录。6.3交流耐压试验后电缆主绝缘电阻测量步骤同6.1所述。7安全措施:为了确保试验工作安全、圆满顺利的完成，各项工作应该严格按照有关规程的规定执行，同时针对在试验过程容易出现的问题，必须作好相应的安
8、全措施。1、所有试验人员必须穿工作服、戴安全帽，并执行施工现场的有关安全规定。2、串联谐振装置各部件在现场摆放要合理，要有足够的安全距离。并将升压设备及工作范围内装设围网，向外悬挂“止步，高压危险”标识牌挂，并设专人监护。3、被试电缆两端应有专职监护人，电缆末端监护人：，联系电话。电缆加压端监护人：4、试验开始前，非试验人员一律退出试验区。5、在被试设备上连接试验接线时，要首先将被试设备接地充分放电，放电时间25分钟。6、试验接线完毕后，应有专人进行复查，确认无误后，方可加压。7、试验电源应有保护装置，并且有明显的断开点。8、各处工作人员，应听从试验负责人指挥，且每项工作完成后或发现其它异常现象及时向试验负责人反馈信息。9、在试验过程中如出现异常情况，电压表指针摆动大、电流表指示急剧增加、发出绝缘烧焦气味、冒烟或响声等异常现象，应立即停止试验，断开电源，对试品放电接地，待查明原因后方可继续试验。8组织措施：为了保证此项工作完成的安全性、优质性、可靠性，特制定如下组织措施：现场试验单位：修试所高压二班现场配合单位：工作协调人：现场试验负责人：现场安全负责人：现场厂家负责人：此次试验共有两个地点同时协调工作，需要各单位密切配合，现场试验人员的职责要划分明确，每个工作地点都要设负责人，各个地点均应配备通讯工具，听从现场总负责人的统一指挥。
