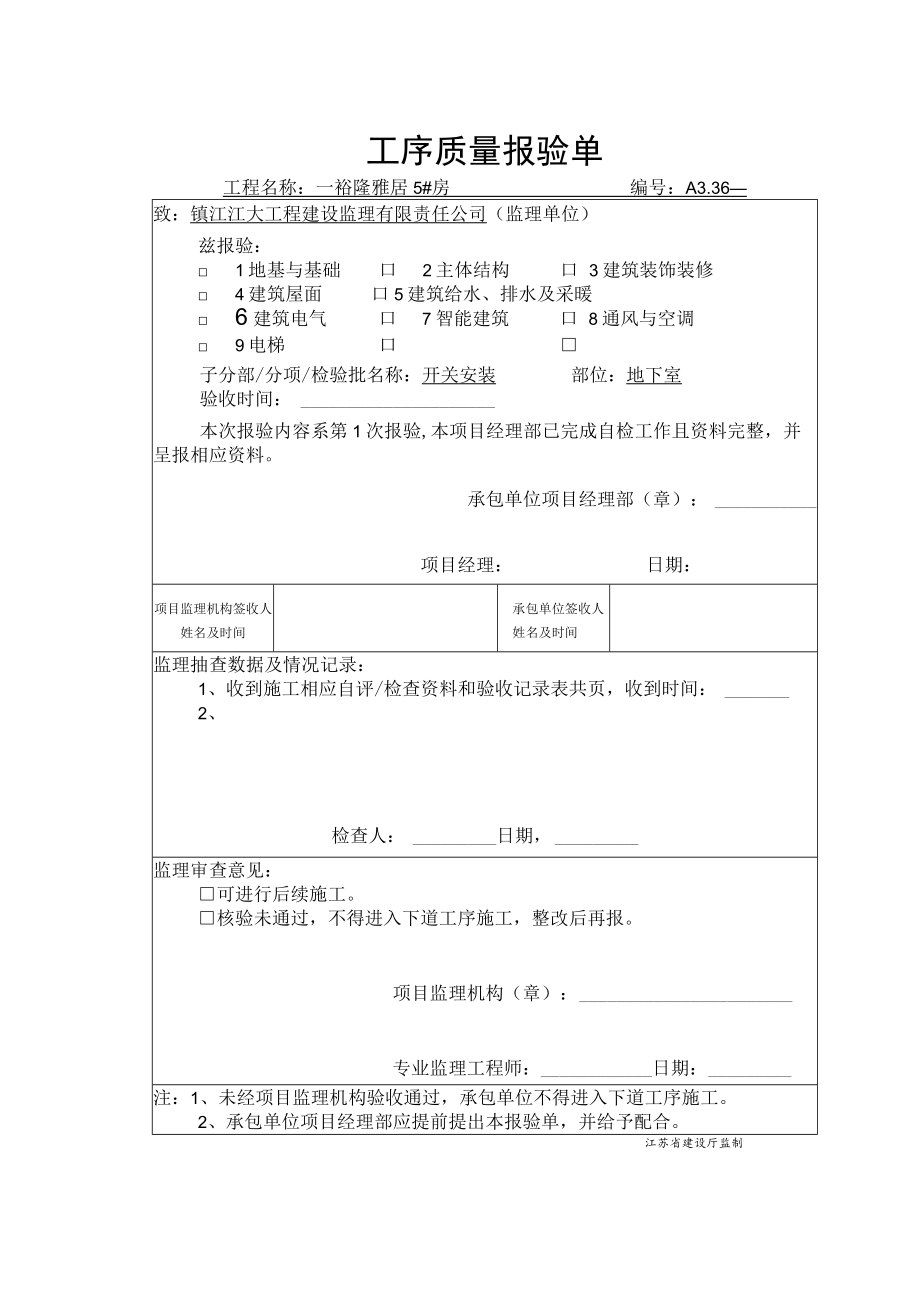

1、工序质量报验单工程名称：一裕隆雅居5#房编号：A3.36致：镇江江大工程建设监理有限责任公司（监理单位）兹报验： 1地基与基础口2主体结构口3建筑装饰装修 4建筑屋面口5建筑给水、排水及采暖 6建筑电气口7智能建筑口8通风与空调 9电梯口子分部/分项/检验批名称：开关安装部位：地下室验收时间：本次报验内容系第1次报验,本项目经理部已完成自检工作且资料完整，并呈报相应资料。承包单位项目经理部（章）：项目经理：日期：项目监理机构签收人姓名及时间承包单位签收人姓名及时间监理抽查数据及情况记录：1、收到施工相应自评/检查资料和验收记录表共页，收到时间：2、检查人：日期，监理审查意见：可进行后续施工。核

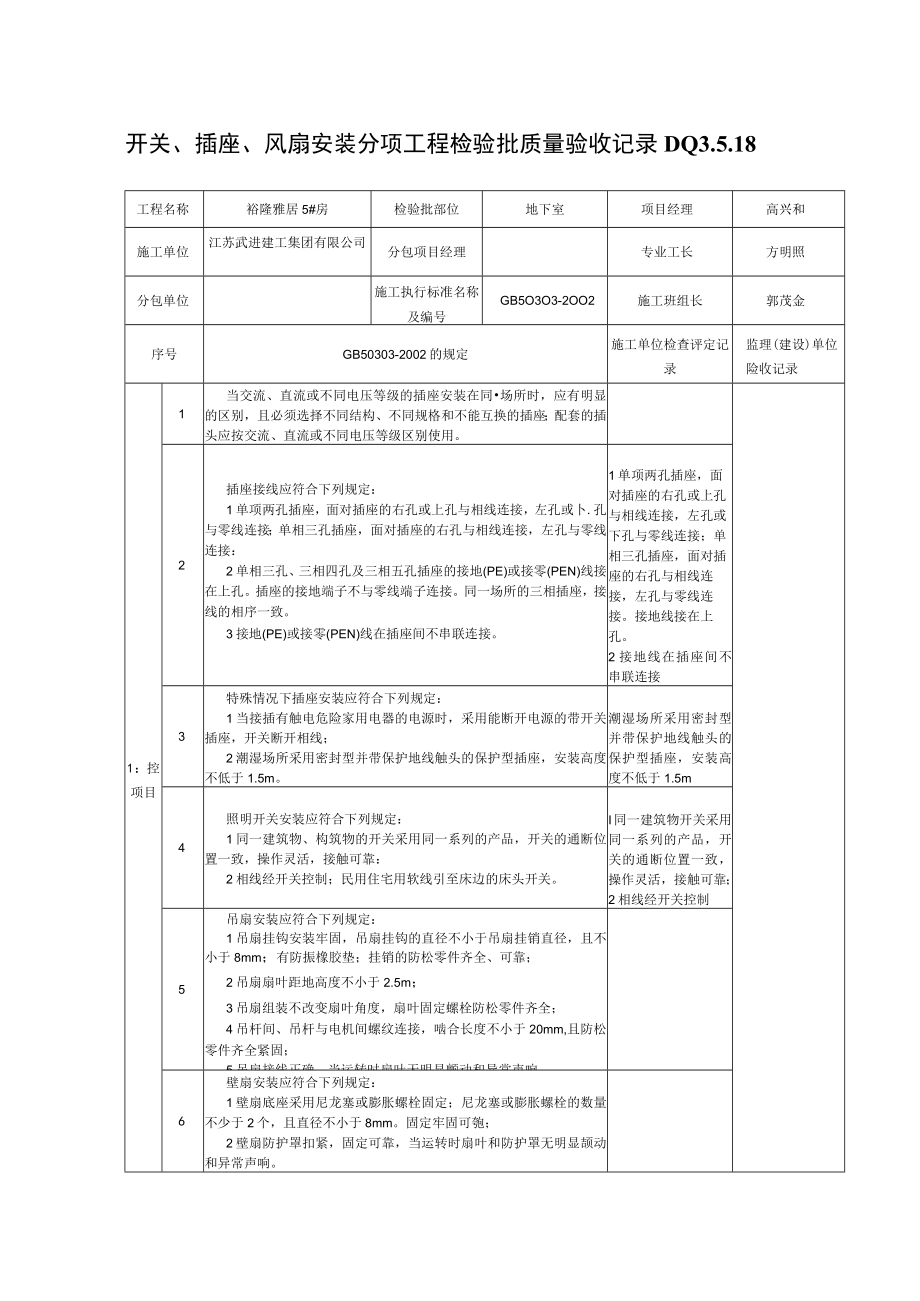

2、验未通过，不得进入下道工序施工，整改后再报。项目监理机构（章）：专业监理工程师：日期：注：1、未经项目监理机构验收通过，承包单位不得进入下道工序施工。2、承包单位项目经理部应提前提出本报验单，并给予配合。江苏省建设厅监制开关、插座、风扇安装分项工程检验批质量验收记录DQ3.5.18工程名称裕隆雅居5#房检验批部位地下室项目经理高兴和施工单位江苏武进建工集团有限公司分包项目经理专业工长方明照分包单位施工执行标准名称及编号GB5O3O3-2OO2施工班组长郭茂金序号GB50303-2002的规定施工单位检查评定记录监理(建设)单位险收记录1：控项目1当交流、直流或不同电压等级的插座安装在同场所时，
3、应有明显的区别，且必须选择不同结构、不同规格和不能互换的插座；配套的插头应按交流、直流或不同电压等级区别使用。2插座接线应符合下列规定：1单项两孔插座，面对插座的右孔或上孔与相线连接，左孔或卜.孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接：2单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN)线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。3接地(PE)或接零(PEN)线在插座间不串联连接。1单项两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接。接地线接在上孔
4、。2接地线在插座间不串联连接3特殊情况下插座安装应符合下列规定：1当接插有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线；2潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5m。潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5m4照明开关安装应符合下列规定：1同一建筑物、构筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活，接触可靠：2相线经开关控制；民用住宅用软线引至床边的床头开关。I同一建筑物开关采用同一系列的产品，开关的通断位置一致，操作灵活，接触可靠；2相线经开关控制5吊扇安装应符合下列规定：1吊扇挂钩安装牢固，吊扇挂钩

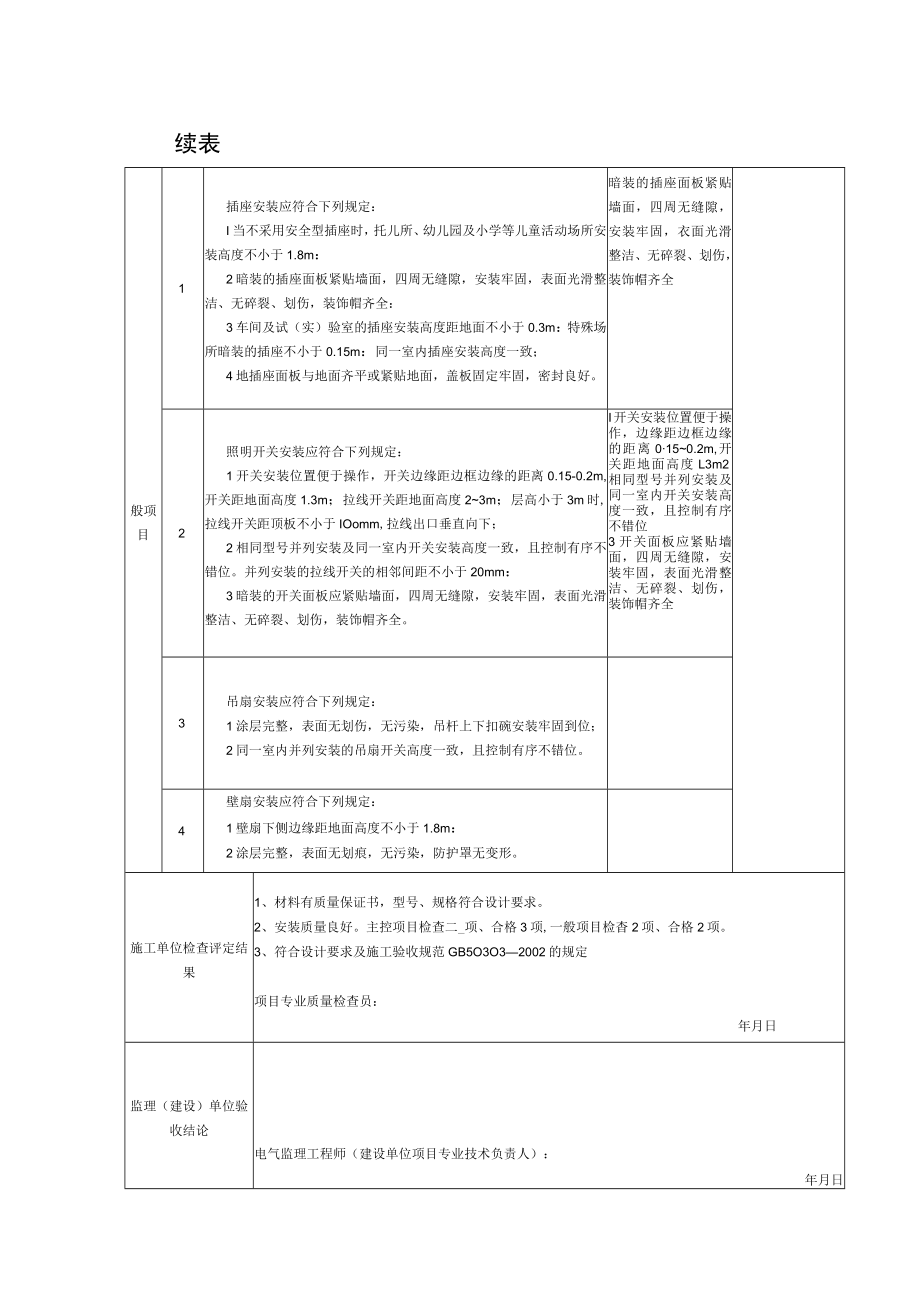

5、的直径不小于吊扇挂销直径，且不小于8mm；有防振橡胶垫；挂销的防松零件齐全、可靠；2吊扇扇叶距地高度不小于2.5m；3吊扇组装不改变扇叶角度，扇叶固定螺栓防松零件齐全；4吊杆间、吊杆与电机间螺纹连接，啮合长度不小于20mm,且防松零件齐全紧固；5吊扇接线正确，当运转时扇叶无明显颤动和异常声响。6壁扇安装应符合下列规定：1壁扇底座采用尼龙塞或膨胀螺栓固定；尼龙塞或膨胀螺栓的数量不少于2个，且直径不小于8mm。固定牢固可匏；2壁扇防护罩扣紧，固定可靠，当运转时扇叶和防护罩无明显颉动和异常声响。续表般项目1插座安装应符合下列规定：I当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小
6、于1.8m：2暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全：3车间及试（实）验室的插座安装高度距地面不小于0.3m：特殊场所暗装的插座不小于0.15m：同一室内插座安装高度一致；4地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，衣面光滑整洁、无碎裂、划伤，装饰帽齐全2照明开关安装应符合下列规定：1开关安装位置便于操作，开关边缘距边框边缘的距离0.15-0.2m,开关距地面高度1.3m；拉线开关距地面高度23m；层高小于3m时,拉线开关距顶板不小于IOomm,拉线出口垂直向下；2相同型号并列安装及同一室
7、内开关安装高度一致，且控制有序不错位。并列安装的拉线开关的相邻间距不小于20mm：3暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。I开关安装位置便于操作，边缘距边框边缘的距离0150.2m,开关距地面高度L3m2相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位3开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全3吊扇安装应符合下列规定：1涂层完整，表面无划伤，无污染，吊杆上下扣碗安装牢固到位；2同一室内并列安装的吊扇开关高度一致，且控制有序不错位。4壁扇安装应符合下列规定：1壁扇下侧边缘距地面高度不小于1.8m
8、：2涂层完整，表面无划痕，无污染，防护罩无变形。施工单位检查评定结果1、材料有质量保证书，型号、规格符合设计要求。2、安装质量良好。主控项目检查二_项、合格3项,一般项目检杳2项、合格2项。3、符合设计要求及施工验收规范GB5O3O32002的规定项目专业质量检查员：年月日监理（建设）单位验收结论电气监理工程师（建设单位项目专业技术负责人）：年月日工序质量报验单工程名称：一裕隆雅居5#房编号：A3.36致：镇江江大工程建设监理有限责任公司（监理单位）兹报验： 1地基与基础口2主体结构口3建筑装饰装修 4建筑屋面口5建筑给水、排水及采暖6建筑电气口7智能建筑口8通风与空调口9电梯口口子分部/分项
9、/检验批名称：开关安装部位：地上部分验收时间：本次报验内容系第1次报验,本项目经理部已完成自检工作且资料完整，并呈报相应资料。承包单位项目经理部（章）：项目经理：日期：项目监理机构签收人姓名及时间承包单位签收人姓名及时间监理抽查数据及情况记录：1、收到施工相应自评/检查资料和验收记录表共页，收到时间：2、检查人：日期，监理审查意见：可进行后续施工。核验未通过，不得进入下道工序施工，整改后再报。项目监理机构（章）：专业监理工程师：日期：注：1、未经项目监理机构验收通过，承包单位不得进入下道工序施工。2、承包单位项目经理部应提前提出本报验单，并给予配合。江苏省建设厅监制开关、插座、风扇安装分项工程
10、检验批质量验收记录DQ3.5.18工程名称裕隆雅居5#房检验批部位地上部分项目经理高兴和施工单位江苏武进建工集团有限公司分包项目经理专业工长方明照分包单位施工执行标准名称及编号GB5O3O3-2OO2施工班组长郭茂金序号GB50303-2002的规定施工单位检查评定记录监理(建设)单位险收记录1：控项目1当交流、直流或不同电压等级的插座安装在同场所时，应有明显的区别，且必须选择不同结构、不同规格和不能互换的插座；配套的插头应按交流、直流或不同电压等级区别使用。2插座接线应符合下列规定：1单项两孔插座，面对插座的右孔或上孔与相线连接，左孔或卜.孔与零线连接；单相三孔插座，面对插座的右孔与相线连接
11、，左孔与零线连接：2单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN)线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。3接地(PE)或接零(PEN)线在插座间不串联连接。1单项两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接。接地线接在上孔。2接地线在插座间不串联连接3特殊情况下插座安装应符合下列规定：1当接插有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线；2潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5m。潮湿场所采用密封型并带保护地线
12、触头的保护型插座，安装高度不低于1.5m4照明开关安装应符合下列规定：1同一建筑物、构筑物的开关采用同一系列的产品，开关的通断位置一致，操作灵活，接触可靠：2相线经开关控制；民用住宅用软线引至床边的床头开关。I同一建筑物开关采用同一系列的产品，开关的通断位置一致，操作灵活，接触可靠；2相线经开关控制5吊扇安装应符合下列规定：1吊扇挂钩安装牢固，吊扇挂钩的直径不小于吊扇挂销直径，且不小于8mm；有防振橡胶垫；挂销的防松零件齐全、可靠；2吊扇扇叶距地高度不小于2.5m；3吊扇组装不改变扇叶角度，扇叶固定螺栓防松零件齐全；4吊杆间、吊杆与电机间螺纹连接，啮合长度不小于20mm,且防松零件齐全紧固；5
13、吊扇接线正确，当运转时扇叶无明显颤动和异常声响。6壁扇安装应符合下列规定：1壁扇底座采用尼龙塞或膨胀螺栓固定；尼龙塞或膨胀螺栓的数量不少于2个，且直径不小于8mm。固定牢固可匏；2壁扇防护罩扣紧，固定可靠，当运转时扇叶和防护罩无明显颉动和异常声响。续表般项目1插座安装应符合下列规定：I当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小于1.8m：2暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全：3车间及试（实）验室的插座安装高度距地面不小于0.3m：特殊场所暗装的插座不小于0.15m：同一室内插座安装高度一致；4地插座面板与地面齐平或紧贴
14、地面，盖板固定牢固，密封良好。暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，衣面光滑整洁、无碎裂、划伤，装饰帽齐全2照明开关安装应符合下列规定：1开关安装位置便于操作，开关边缘距边框边缘的距离0.15-0.2m,开关距地面高度1.3m；拉线开关距地面高度23m；层高小于3m时,拉线开关距顶板不小于IOomm,拉线出口垂直向下；2相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位。并列安装的拉线开关的相邻间距不小于20mm：3暗装的开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。I开关安装位置便于操作，边缘距边框边缘的距离0150.2m,开关距地面高度L3m2相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位3开关面板应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全3吊扇安装应符合下列规定：1涂层完整，表面无划伤，无污染，吊杆上下扣碗安装牢固到位；2同一室内并列安装的吊扇开关高度一致，且控制有序不错位。4壁扇安装应符合下列规定：1壁扇下侧边缘距地面高度不小于1.8m：2涂层完整，表面无划痕，无污染，防护罩无变形。施工单位检查评定结果1、材料有质量保证书，型号、规格符合设计要求。2、安装质量良好
