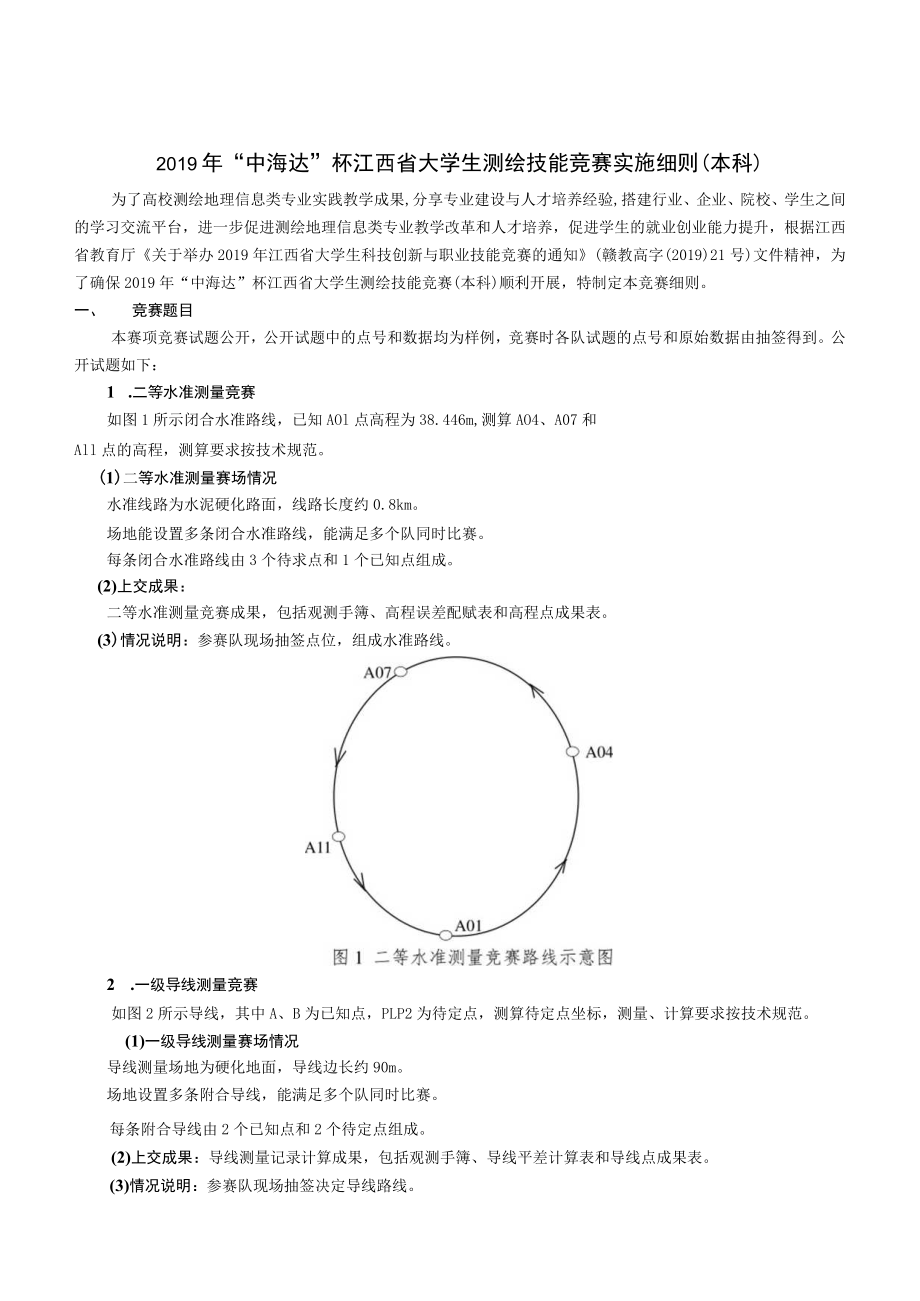

1、2019年“中海达”杯江西省大学生测绘技能竞赛实施细则(本科)为了高校测绘地理信息类专业实践教学成果,分享专业建设与人才培养经验,搭建行业、企业、院校、学生之间的学习交流平台，进一步促进测绘地理信息类专业教学改革和人才培养，促进学生的就业创业能力提升，根据江西省教育厅关于举办2019年江西省大学生科技创新与职业技能竞赛的通知(赣教高字(2019)21号)文件精神，为了确保2019年“中海达”杯江西省大学生测绘技能竞赛(本科)顺利开展，特制定本竞赛细则。一、竞赛题目本赛项竞赛试题公开，公开试题中的点号和数据均为样例，竞赛时各队试题的点号和原始数据由抽签得到。公开试题如下：1 .二等水准测量竞赛如
2、图1所示闭合水准路线，已知AOl点高程为38.446m,测算AO4、A07和All点的高程，测算要求按技术规范。(1)二等水准测量赛场情况水准线路为水泥硬化路面，线路长度约0.8km。场地能设置多条闭合水准路线，能满足多个队同时比赛。每条闭合水准路线由3个待求点和1个已知点组成。(2)上交成果：二等水准测量竞赛成果，包括观测手簿、高程误差配赋表和高程点成果表。(3)情况说明：参赛队现场抽签点位，组成水准路线。2 .一级导线测量竞赛如图2所示导线，其中A、B为已知点，PLP2为待定点，测算待定点坐标，测量、计算要求按技术规范。(1)一级导线测量赛场情况导线测量场地为硬化地面，导线边长约90m。场

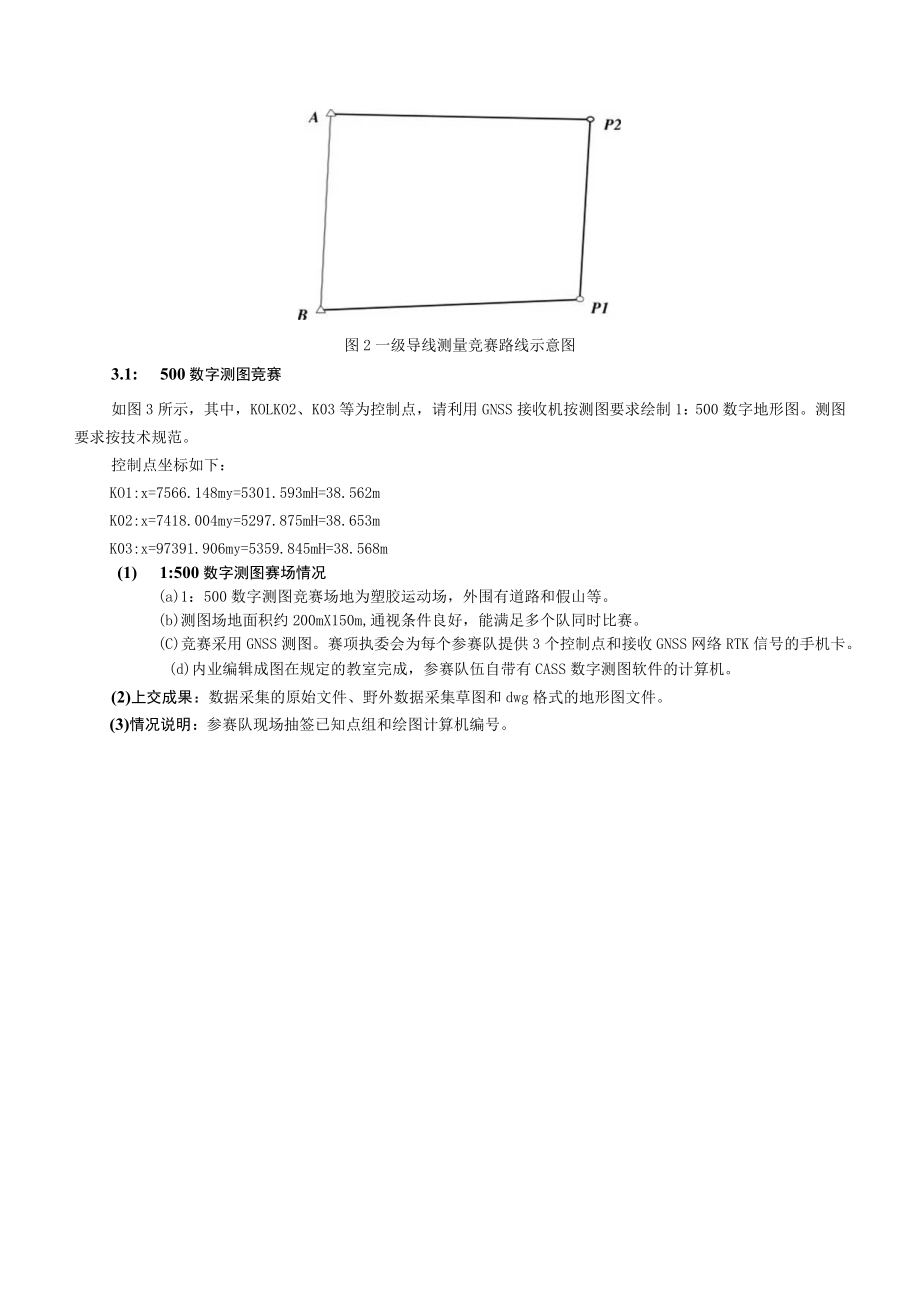

3、地设置多条附合导线，能满足多个队同时比赛。每条附合导线由2个已知点和2个待定点组成。(2)上交成果：导线测量记录计算成果，包括观测手簿、导线平差计算表和导线点成果表。(3)情况说明：参赛队现场抽签决定导线路线。图2一级导线测量竞赛路线示意图3.1: 500数字测图竞赛如图3所示，其中，KOLKO2、K03等为控制点，请利用GNSS接收机按测图要求绘制1：500数字地形图。测图要求按技术规范。控制点坐标如下：KO1:x=7566.148my=5301.593mH=38.562mK02:x=7418.004my=5297.875mH=38.653mK03:x=97391.906my=5359.84
4、5mH=38.568m(1) 1:500数字测图赛场情况(a)1：500数字测图竞赛场地为塑胶运动场，外围有道路和假山等。(b)测图场地面积约200mX150m,通视条件良好，能满足多个队同时比赛。(C)竞赛采用GNSS测图。赛项执委会为每个参赛队提供3个控制点和接收GNSS网络RTK信号的手机卡。(d)内业编辑成图在规定的教室完成，参赛队伍自带有CASS数字测图软件的计算机。(2)上交成果：数据采集的原始文件、野外数据采集草图和dwg格式的地形图文件。(3)情况说明：参赛队现场抽签已知点组和绘图计算机编号。二、竞赛流程1 .竞赛时间：全部参赛队通过抽签分为A、B两个大组，具体竞赛时间按分组后
5、现场抽签顺序进行，具体安排见表3。表3竞赛场次安排表时间A组B/110月19日上午1:500数字测图一级导线测量二等水准测量10月19日下午一级导线测量1:500数字测图二等水准测量2 .竞赛要求(1)赛区组委会、赛项执委会遵守大赛制度，服从江西省测绘大赛组委会、执委会的领导和监督。成立专家组，按照专家工作手册开展赛题设计、裁判员培训、说明会组织等工作，保证公开、公平、公正办赛。(2)裁判组对大赛执委会负责，并接受赛项执委会的协调和指导，实行“裁判长负责制”，裁判员按照裁判工作手册公正执裁。(3)领队和指导教师严格遵守赛场规章制度，竞赛过程中，指导教师不得进入竞赛现场；应按时参加赛区组织的相关
6、会议；指导教师要做好本队参赛选手的有关组织工作，督促选手按组委会制定时间和地点报到；做好选手的后勤保障、安全工作。自觉维护赛场秩序。(4)参赛选手应严格遵守赛场规章、操作规程，保证人身及设备安全，接受裁判员的监督和警示，文明竞赛。(5)赛场内布设有明显易读的点位标志和路线标示，赛场周边有隔离标示或护栏，确保选手不受外界影响参加竞赛。赛场提供稳定的供电设施。(6)赛场设有保安、设备维修人员待命，以防突发事件。赛场配备维修服务、医疗、生活补给站等公共服务设施，为选手和赛场人员提供服务。3 .熟悉场地按照竞赛日程安排，竞赛前一天下午各参赛队在规定时间段内熟悉竞赛场地。4 .正式比赛(1)参赛队必须提
7、前15分钟进入赛场，到检录处检录，然后到竞赛现场抽签。未能按时检录者不得参赛。(2)竞赛过程中选手不得使用任何通讯工具。(3)开赛前仪器必须装箱，脚架收拢。(4)裁判组长宣布竞赛开始，同时计时开始，计时精确到秒。(5)竞赛过程中，若仪器发生故障，参赛队员向当值裁判员口头提出报告，由仪器厂商工程师到现场检查，并经现场当值裁判员确认后可以更换仪器重测。若经工程师检查仪器无故障，检查时间按竞赛时间计。凡在测量过程中未报告仪器故障的，超过竞赛时间后不能以仪器故障为由要求重测。非仪器故障的重测不重新计时。(6)竞赛结束，各参赛队仪器装箱、脚架收好，上交成果资料，竞赛计时结束。(7)成果一旦提交就不能再要
8、求修改或者重测。(8)规定必须轮换岗位完成的竞赛项目，选手必须按规定轮换。(9)参赛队必须独立完成所有竞赛任务，参赛队员在竞赛过程中不能以任何方式与外界交换信息。(10)竞赛过程中，选手须严格遵守操作规程，确保人身及设备安全，并接受裁判员的监督和警示。选手造成仪器设备损坏，无法继续竞赛的，停止该队竞赛，不得重赛，并进行相应的仪器设备赔偿。(H)参赛者必须尊重裁判，服从裁判指挥。(12)参赛队对裁判员及其裁决有异议，可在规定的时间内向裁判长及赛项执委会仲裁组申诉。5 .成绩评定成绩评定根据竞赛考核目标、内容和要求对参赛队竞赛最终成果作出评价，评分方法采用过程评分和结果评分方式。(1)各项竞赛的外
9、业成绩由现场裁判根据各队的竞赛表现评定，由单项裁判组长审核确定。(2)二等水准测量和导线测量竞赛的计算项目成绩由计算裁判组按照评分内容分工负责评定，由计算裁判组长审核并汇总。数字测图绘图部分的成绩由绘图裁判组按照评分内容分工负责评定，由绘图裁判组长审核并汇总。(3)各队在各单项竞赛的时间成绩由成绩裁判计算，裁判长审核。(4)各队的单项总成绩由成绩裁判负责汇总，总裁判长审核。(5)成绩产生、审核和公布由裁判组、督导组和仲裁组按照大赛制度成绩管理办法执行。(6)裁判组设总裁判长1名，单项裁判长3名(每赛项1人)。各项竞赛的现场裁判人数根据参赛队伍确定6 .成绩公布各单项总成绩汇总后，由总裁判长审核
10、后报赛项执委会进一步审定，在闭幕式前2小时张榜公布。同时，仲裁组负责接受投诉，总裁判长、副总裁判长负责接受质询。三、技术规范(一)竞赛的技术标准1 1)1:5001:10001:2000外业数字测图技术规程GB/T149122005o(2)国家基本比例尺地图图式第一部分1:5001:10001:2000地形图图式GB/T20257.12007o(3)城市测量规范CJJ/T8-2011o(4)国家一、二等水准测量规范GB/T128972006o(5)全球定位(GPS)测量规范GB/T18314200K(6)本赛项技术规程。凡与上述标准不一致的内容以本赛项技术规程为准。(二)赛项技术要求第一部分二
11、等水准测量竞赛水准路线为闭合路线，全长约0.8km,1个已知点和三个待定点，分为四个测段。参赛队应完成现场抽签得到的水准路线。2 .观测与计算要求(1)观测使用赛项执委会规定的仪器设备，2m或3m标尺，测站视线长度、前后视距差及其累计、视线高度和数字水准仪重复测量次数等按表4规定。表4二等水准测量技术要求视线长度/m前后视距差/m前后视距累积差/m视线高度/m两次读数所得高差之差mm水准仪重复测量次数测段、环线闭合差Zmm23且W501.56.02.85且20.550.622次4L注：L为路线的总长度，以km为单位。(2)参赛队信息只在竞赛成果资料封面规定的位置填写，成果资料内部的任何位置不得
12、填写与竞赛测量数据无关的任何信息。(3)竞赛使用3kg尺垫，可以不使用撑杆，也可以自带撑杆。(4)竞赛过程中不得携带仪器或标尺跑步。(5)观测前30分钟，应将仪器置于露天阴影下，使仪器与外界温度一致,竞赛前须对数字水准仪进行预热测量，预热测量不少于20次。(6)竞赛记录及计算均必须使用赛项执委会统一提供的二等水准测量记录计算成果本。记录及计算一律使用铅笔填写，记录完整。记录的数字与文字力求清晰，整洁，不得潦草；按测量顺序记录，不空栏；不空页、不撕页；不得转抄成果；不得涂改、就字改字；不得连环涂改；不得用橡皮擦，刀片刮。(7)水准路线采用单程观测，每测站读两次高差，奇数站观测水准尺的顺序为：后前
13、前后；偶数站观测水准尺的顺序为：前后后前。(8)同一标尺两次读数不设限差，但两次读数所测高差之差应满足表2规定。(9)错误成果与文字应单横线正规划去，在其上方写上正确的数字与文字，并在备考栏注明原因：“测错”或“记错”，计算错误不必注明原因。(10)因测站观测误差超限，在本站检查发现后可立即重测，重测必须变换仪器高。若迁站后才发现，应从上一个点(起、闭点或者待定点)起重测。(H)错误成果应当正规划去，超限重测的应在备考栏注明“超限”。(12)水准路线各测段的测站数必须为偶数。(13)每测站的记录和计算全部完成后方可迁站。(14)测量员、记录员、扶尺员必须轮换，每人观测1测段、记录1测段。(15
14、)现场完成高程误差配赋计算，不允许使用非赛项执委会提供的计算器。(16)竞赛结束，参赛队上交成果的同时，应将仪器脚架收好，计时结束。(17)高程误差配赋计算，距离取位到0.1m,高差及其改正数取位到0.00001m,高程取位到0.001m。计算格式见表5。表中必须写出闭合差和闭合差允许值。计算表可以用橡皮擦，但必须保持整洁，字迹清晰。2.上交成果每个参赛队完成外业观测后，在现场完成高程误差配赋计算，并填写高程点成果表。上交成果为：二等水准测量竞赛成果资料。表5高程误差配赋表点名距离(m)观测高差(m)改正数(In)改正后高差(n)高程(m)BMl435.10.12460-0.001200.12
15、340182.0340Bl182.1570450.3-0.01150-0.00120-0.01270B2182.1440409.60.02380-0.001100.02270B3182.1670-0.13170-0.00170-0.13340BM5oU/.U182.03401902.0+0.00520-0.005200W允=5.5mmW=+5.2mm第二部分导线测量竞赛竞赛的导线测量等级为一级，竞赛设计为附合路线，导线路线经过2个指定未知点，赛项执委会为每队提供两个互相通视的平面控制点，作为附合导线的起、闭点，并互相作为定向点。导线边长约90m-120m0赛项执委会事先设计多条竞赛路线，各队现场抽签确定自己的竞赛路线。要求参赛队在规定的时间内，完成竞赛路线测量，计算出待定点的坐标。观测记录及坐标计算均在赛项执委会发的导线测量记录计算成
