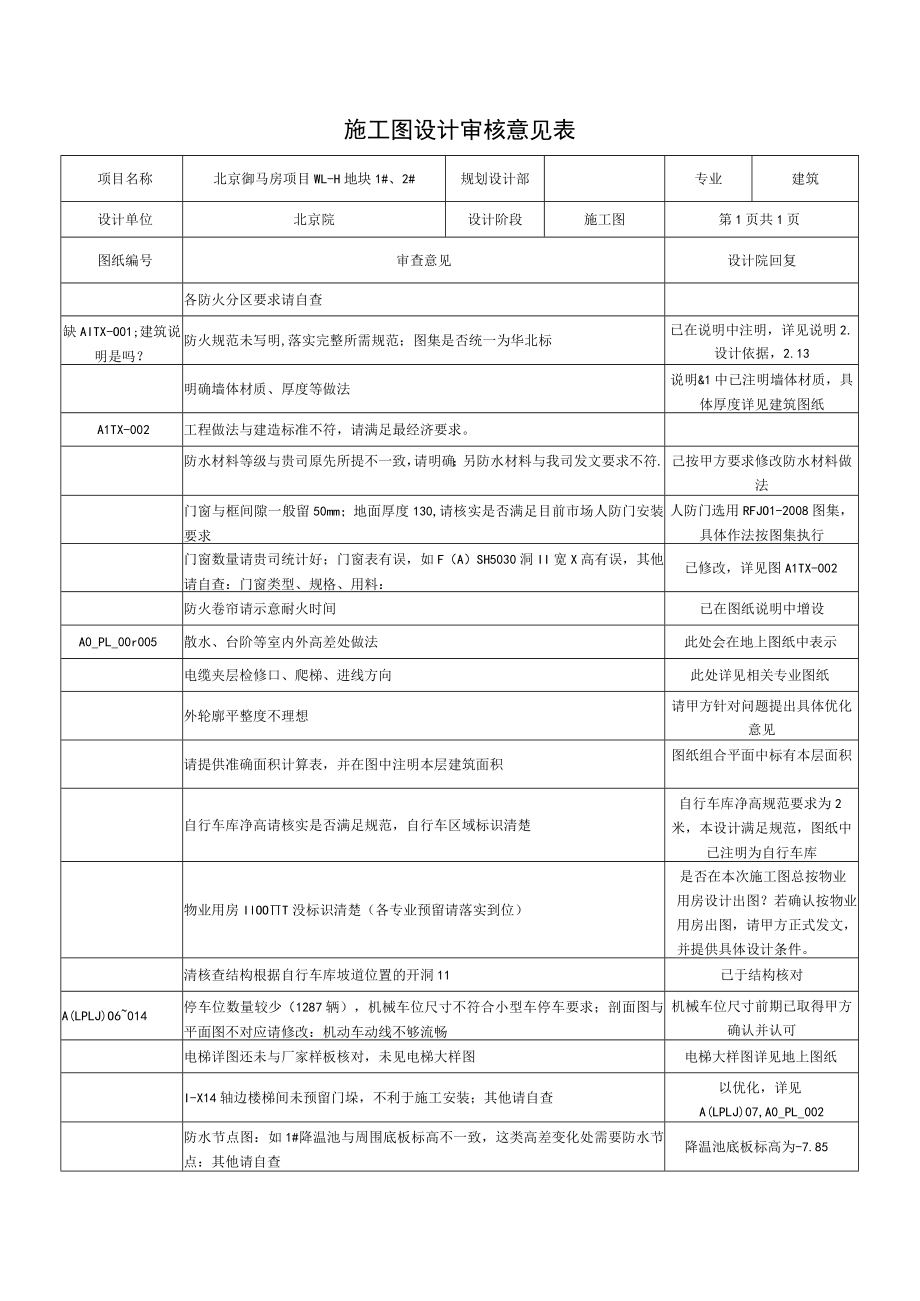

1、施工图设计审核意见表项目名称北京御马房项目WL-H地块1#、2#规划设计部专业建筑设计单位北京院设计阶段施工图第1页共1页图纸编号审查意见设计院回复各防火分区要求请自查缺AITX-O01;建筑说明是吗？防火规范未写明,落实完整所需规范；图集是否统一为华北标已在说明中注明，详见说明2.设计依据，2.13明确墙体材质、厚度等做法说明&1中已注明墙体材质，具体厚度详见建筑图纸A1TX-002工程做法与建造标准不符，请满足最经济要求。防水材料等级与贵司原先所提不一致，请明确；另防水材料与我司发文要求不符.己按甲方要求修改防水材料做法门窗与框间隙一般留50mm；地面厚度130,请核实是否满足目前市场人防
2、门安装要求人防门选用RFJO1-2008图集，具体作法按图集执行门窗数量请贵司统计好；门窗表有误，如F（A）SH5030洞II宽X高有误，其他请自查：门窗类型、规格、用料：已修改，详见图A1TX-002防火卷帘请示意耐火时间已在图纸说明中增设A0_PL_00r005散水、台阶等室内外高差处做法此处会在地上图纸中表示电缆夹层检修口、爬梯、进线方向此处详见相关专业图纸外轮廓平整度不理想请甲方针对问题提出具体优化意见请提供准确面积计算表，并在图中注明本层建筑面积图纸组合平面中标有本层面积自行车库净高请核实是否满足规范，自行车区域标识清楚自行车库净高规范要求为2米，本设计满足规范，图纸中已注明为自行车
3、库物业用房IlOOT没标识清楚（各专业预留请落实到位）是否在本次施工图总按物业用房设计出图？若确认按物业用房出图，请甲方正式发文，并提供具体设计条件。清核查结构根据自行车库坡道位置的开洞11已于结构核对A(LPLJ)O6014停车位数量较少（1287辆），机械车位尺寸不符合小型车停车要求；剖面图与平面图不对应请修改：机动车动线不够流畅机械车位尺寸前期已取得甲方确认并认可电梯详图还未与厂家样板核对，未见电梯大样图电梯大样图详见地上图纸I-X14轴边楼梯间未预留门垛，不利于施工安装；其他请自查以优化，详见A(LPLJ)07,A0_PL_002防水节点图：如1#降温池与周围底板标高不一致，这类高差变

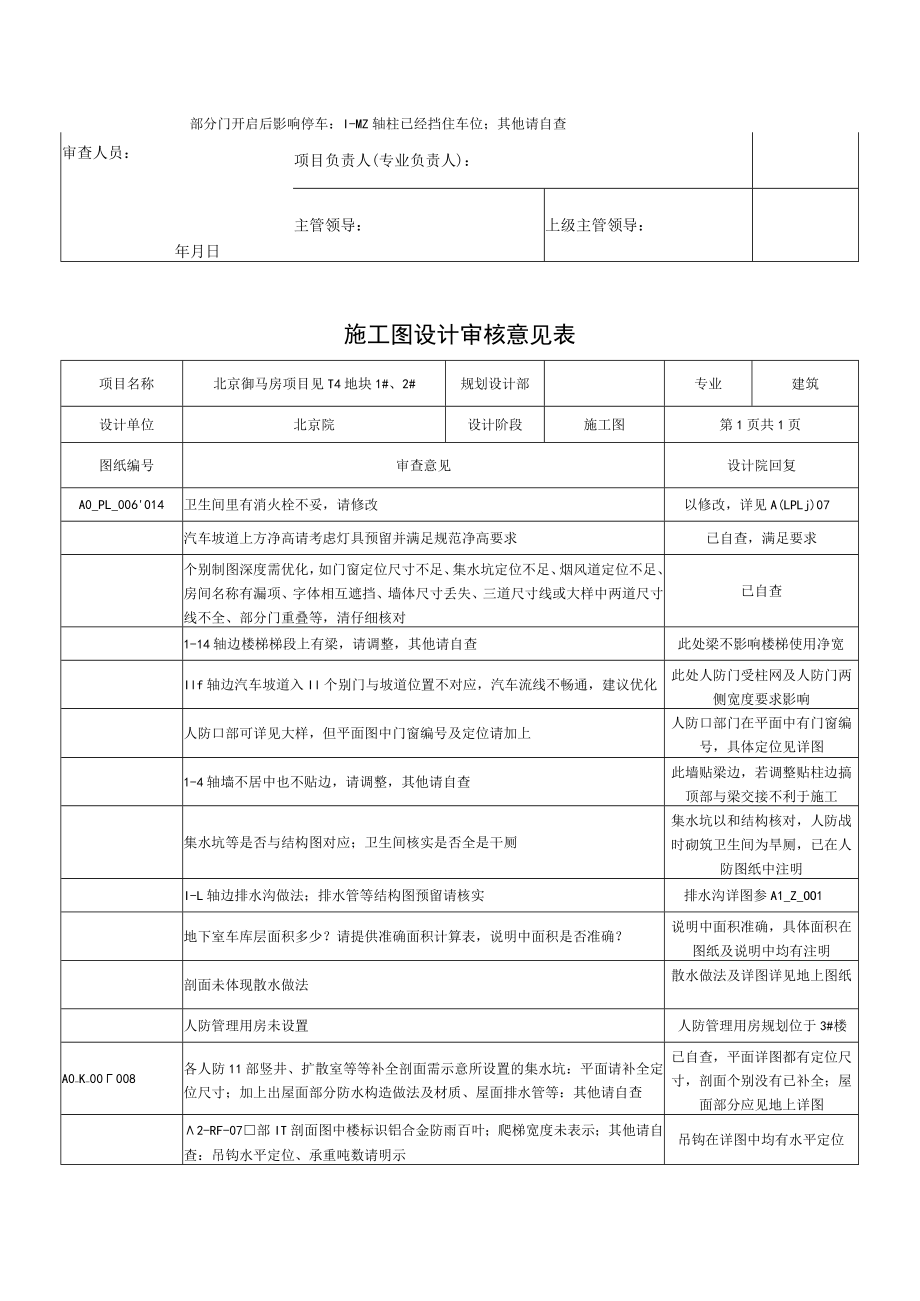

4、化处需要防水节点：其他请自查降温池底板标高为-7.85部分门开启后影响停车：I-MZ轴柱已经挡住车位；其他请自查审查人员：年月日项目负责人(专业负责人)：主管领导：上级主管领导：施工图设计审核意见表项目名称北京御马房项目见T4地块1#、2#规划设计部专业建筑设计单位北京院设计阶段施工图第1页共1页图纸编号审查意见设计院回复A0_PL_006014卫生间里有消火栓不妥，请修改以修改，详见A(LPLj)07汽车坡道上方净高请考虑灯具预留并满足规范净高要求已自查，满足要求个别制图深度需优化，如门窗定位尺寸不足、集水坑定位不足、烟风道定位不足、房间名称有漏项、字体相互遮挡、墙体尺寸丢失、三道尺寸线或大
5、样中两道尺寸线不全、部分门重叠等，清仔细核对已自查1-14轴边楼梯梯段上有梁，请调整，其他请自查此处梁不影响楼梯使用净宽Ilf轴边汽车坡道入Il个别门与坡道位置不对应，汽车流线不畅通，建议优化此处人防门受柱网及人防门两侧宽度要求影响人防口部可详见大样，但平面图中门窗编号及定位请加上人防口部门在平面中有门窗编号，具体定位见详图1-4轴墙不居中也不贴边，请调整，其他请自查此墙贴梁边，若调整贴柱边搞顶部与梁交接不利于施工集水坑等是否与结构图对应；卫生间核实是否全是干厕集水坑以和结构核对，人防战时砌筑卫生间为旱厕，已在人防图纸中注明I-L轴边排水沟做法；排水管等结构图预留请核实排水沟详图参A1_Z_O

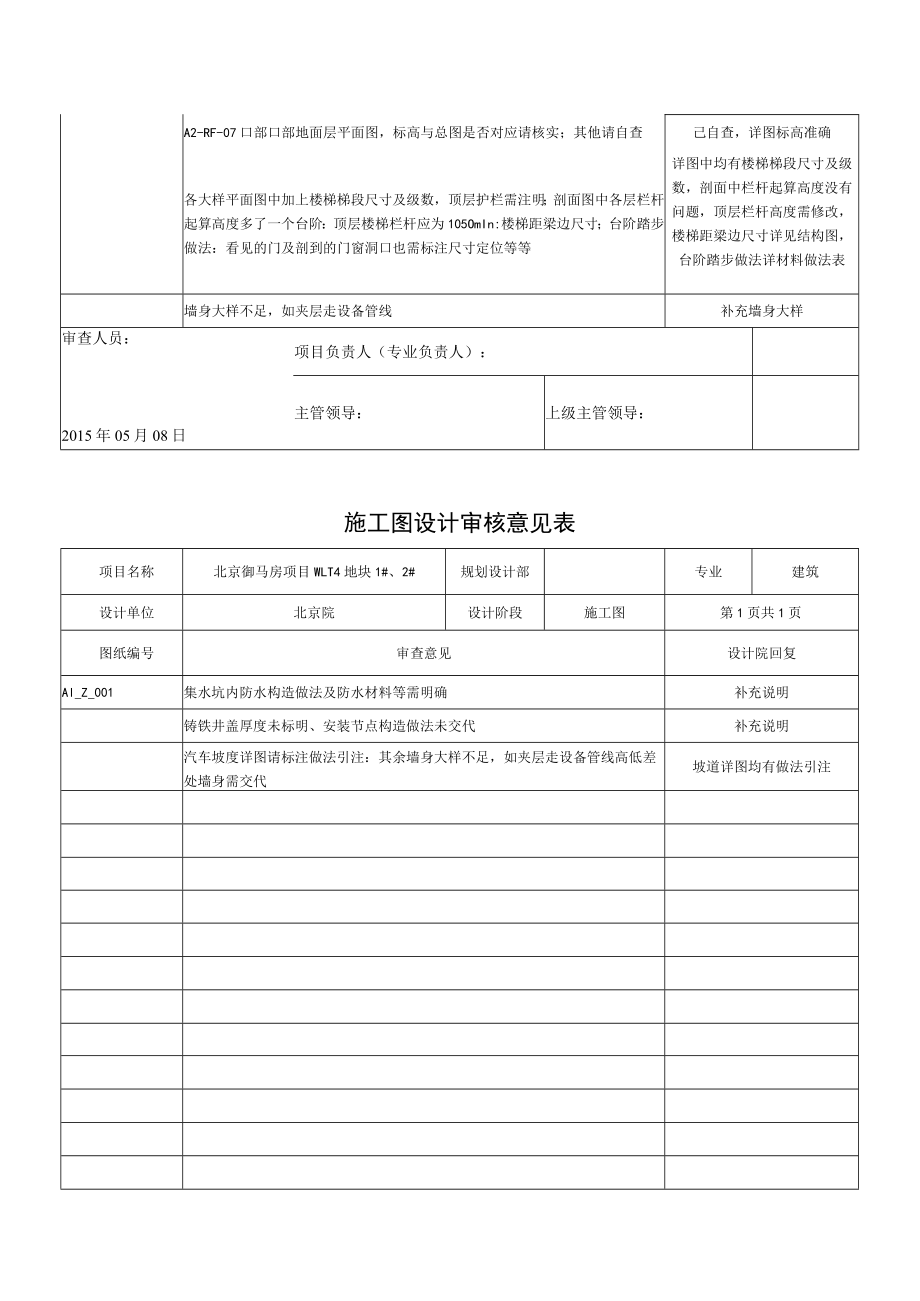

6、O1地下室车库层面积多少？请提供准确面积计算表，说明中面积是否准确？说明中面积准确，具体面积在图纸及说明中均有注明剖面未体现散水做法散水做法及详图详见地上图纸人防管理用房未设置人防管理用房规划位于3#楼A0-K-00008各人防11部竖井、扩散室等等补全剖面需示意所设置的集水坑：平面请补全定位尺寸；加上出屋面部分防水构造做法及材质、屋面排水管等：其他请自查已自查，平面详图都有定位尺寸，剖面个别没有已补全；屋面部分应见地上详图2-RF-07部IT剖面图中楼标识铝合金防雨百叶；爬梯宽度未表示；其他请自查：吊钩水平定位、承重吨数请明示吊钩在详图中均有水平定位A2-RF-07口部口部地面层平面图，标高
7、与总图是否对应请核实；其他请自查己自查，详图标高准确各大样平面图中加上楼梯梯段尺寸及级数，顶层护栏需注明；剖面图中各层栏杆起算高度多了一个台阶：顶层楼梯栏杆应为105OmIn:楼梯距梁边尺寸；台阶踏步做法：看见的门及剖到的门窗洞口也需标注尺寸定位等等详图中均有楼梯梯段尺寸及级数，剖面中栏杆起算高度没有问题，顶层栏杆高度需修改，楼梯距梁边尺寸详见结构图，台阶踏步做法详材料做法表墙身大样不足，如夹层走设备管线补充墙身大样审查人员：2015年05月08日项目负责人（专业负责人）：主管领导：上级主管领导：施工图设计审核意见表项目名称北京御马房项目WLT4地块1#、2#规划设计部专业建筑设计单位北京院设计阶段施工图第1页共1页图纸编号审查意见设计院回复Al_Z_001集水坑内防水构造做法及防水材料等需明确补充说明铸铁井盖厚度未标明、安装节点构造做法未交代补充说明汽车坡度详图请标注做法引注：其余墙身大样不足，如夹层走设备管线高低差处墙身需交代坡道详图均有做法引注年月日主管领导：上级主管领导：审查人员:项目负责人（专业负责人）：施工图设计审核意见表项目名称北京御马房项目町T4地块1#、2#规划设计部专业建筑设计单位北京院设计阶段施工图第1页共1页图纸编号审查意见设计院回复审查人员：年月日项目负责人（专业负责人）：主管领导：上级主管领导：
