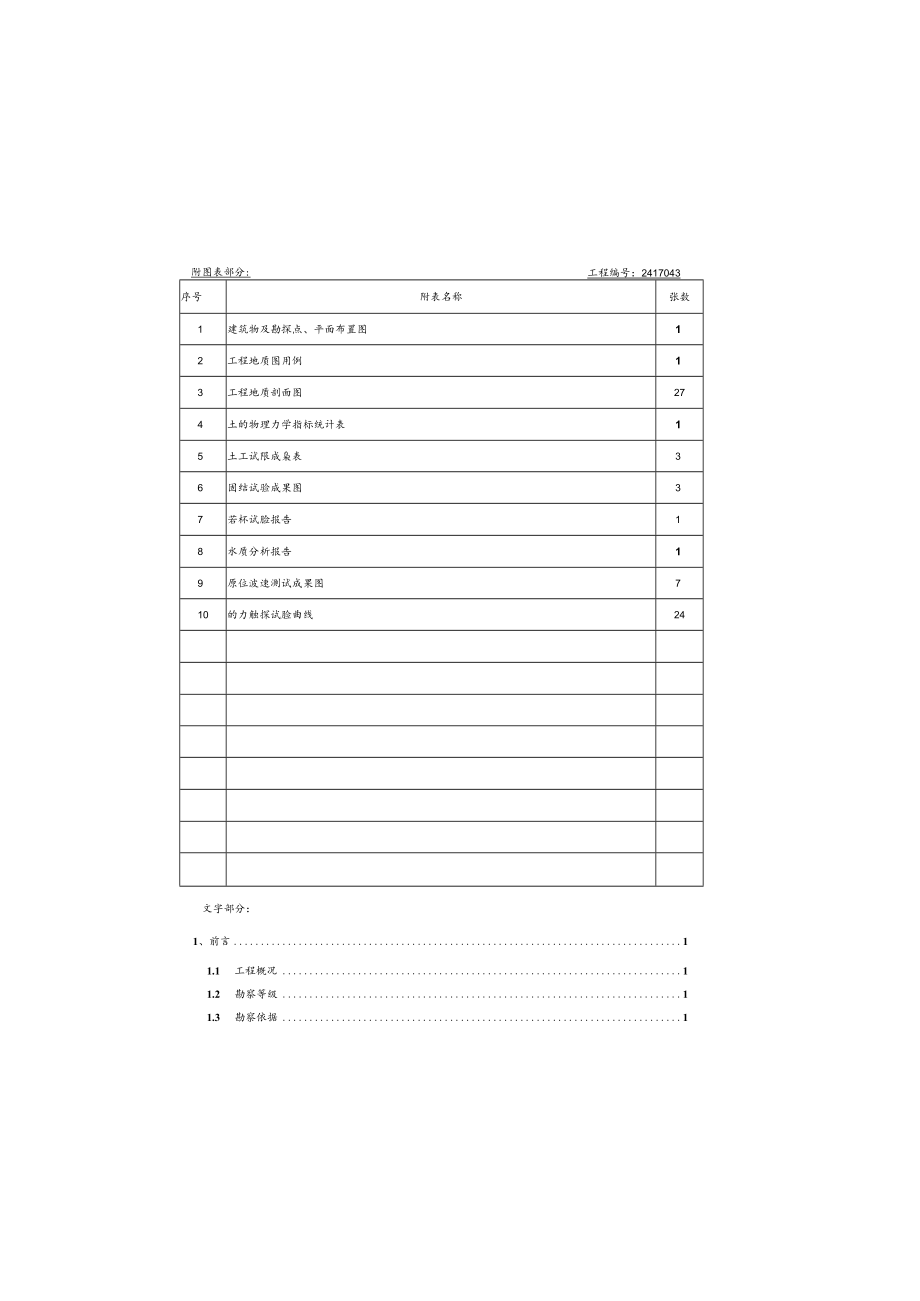

1、序号附表名称张数1建筑物及勘探点、平面布置图12工程地质图用例13工程地质剖面图274土的物理力学指标统计表15土工试限成枭表36固结试验成果图37若杯试脸报告18水质分析报告19原位波速测试成果图710的力触探试脸曲线24附图表部分:工程编号：2417043文字部分：1、前言11.1 工程概况11.2 勘察等级11.3 勘察依据11.4 勘察目的及要求21.5 勘察工作量布置21.6 劭察工作方法21.7 勘探孔定位及高程引测31.8 勘察工作时间和完成工作量32、场地工条件.“.“.“.32.1 场地地形地貌及周边环境32.2 地基土的构成与特征42.3 地基土的物理力学性质42.4 天然

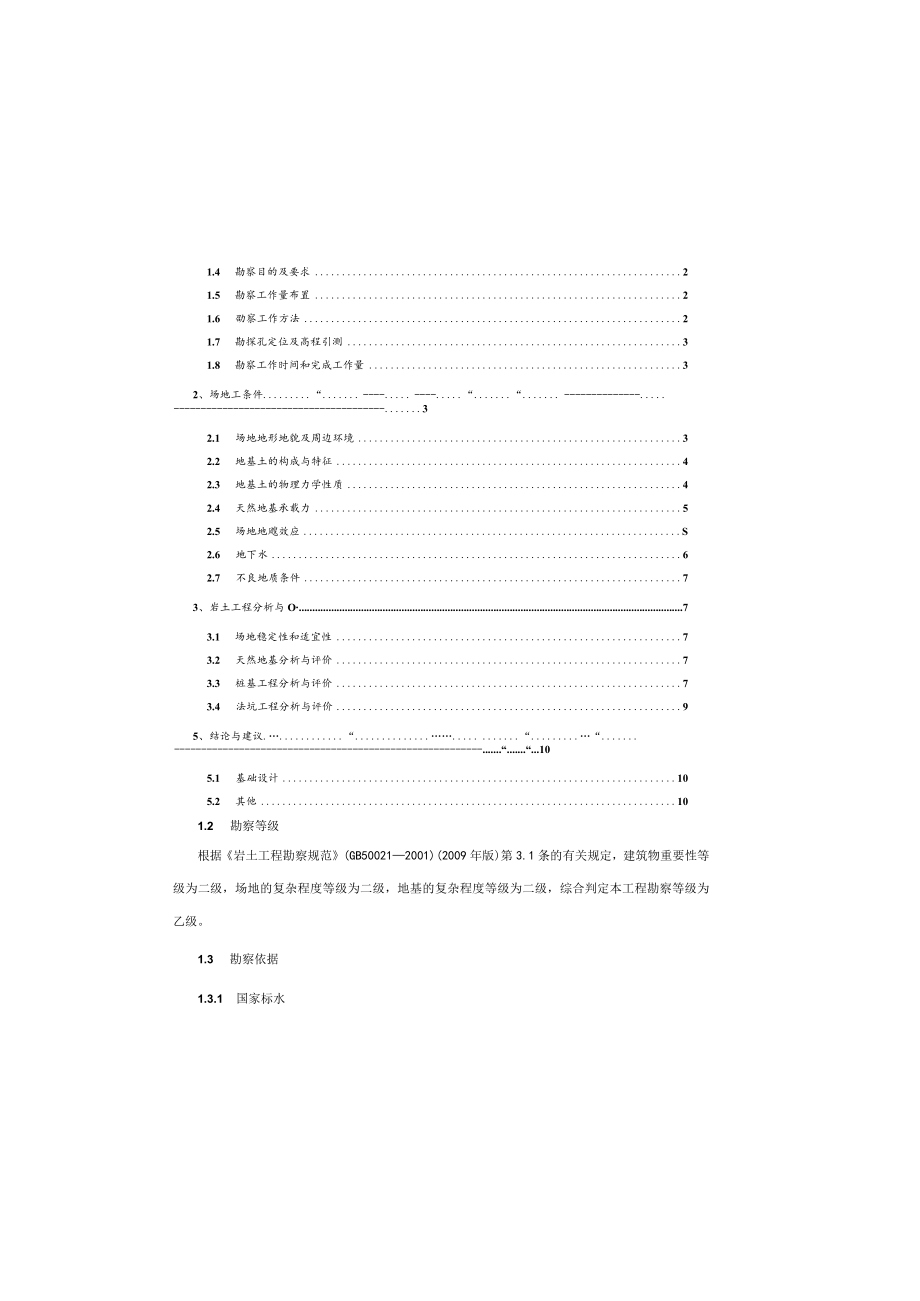

2、地基承载力52.5 场地地飕效应S2.6 地下水62.7 不良地质条件73、岩土工程分析与O73.1 场地稳定性和适宜性73.2 天然地基分析与评价73.3 桩基工程分析与评价73.4 法坑工程分析与评价95、结论与建议.“.“.“.“.“.105.1 基础设计105.2 其他101.2 勘察等级根据岩土工程勘察规范(GB500212001)(2009年版)第3.1条的有关规定，建筑物重要性等级为二级，场地的复杂程度等级为二级，地基的复杂程度等级为二级，综合判定本工程勘察等级为乙级。1.3 勘察依据1.3.1 国家标水A.岩土工程勘察规范(GB500212001)(2009年版)B.建筑地基基

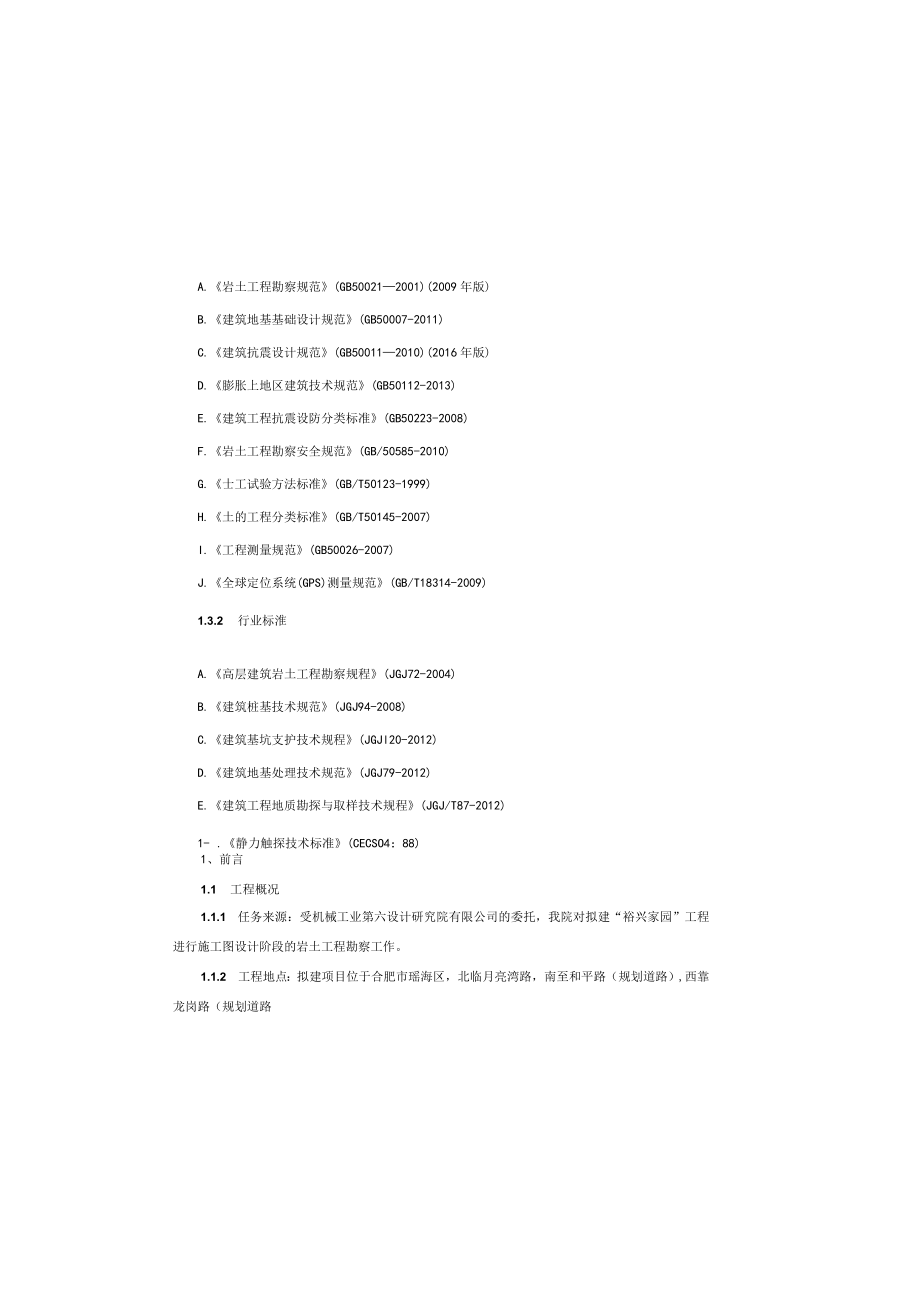

3、础设计规范(GB50007-2011)C.建筑抗震设计规范(GB500112010)(2016年版)D.膨胀上地区建筑技术规范(GB50112-2013)E.建筑工程抗震设防分类标准(GB50223-2008)F.岩土工程勘察安全规范(GB/50585-2010)G.士工试验方法标准(GB/T50123-1999)H.土的工程分类标准(GB/T50145-2007)I.工程测量规范(GB50026-2007)J.全球定位系统(GPS)测量规范(GB/T18314-2009)1.3.2 行业标淮A.高层建筑岩土工程勘察规程(JGJ72-2004)B.建筑桩基技术规范(JGJ94-2008)C.建
4、筑基坑支护技术规程(JGJl20-2012)D.建筑地基处理技术规范(JGJ79-2012)E.建筑工程地质勘探与取样技术规程(JGJ/T87-2012)1- .静力触探技术标准(CECSO4：88)1、前言1.1 工程概况1.1.1 任务来源：受机械工业第六设计研究院有限公司的委托，我院对拟建“裕兴家园”工程进行施工图设计阶段的岩土工程勘察工作。1.1.2 工程地点：拟建项目位于合肥市瑶海区，北临月亮湾路，南至和平路（规划道路）,西靠龙岗路（规划道路1.1.3 工程规模及感筑物性质拟建项目包含13幢2430层的高层住宅楼，1幢24层的社区管理用房，1幢3层的幼儿园，2幢2层的配电房，整体区域
5、设有一层地下车库。以上建筑详见“建筑物及勘探点平面布置图”（附图）。根据委托单位提供的建筑物总平面图及工程勘察技术要求，拟建建筑物性质详见表1.1.3：拟建建筑物性质一览表表1.1.3建筑物名称层数同构类型拟采用基础形式0.00(m)1秒30框剪桩乱础/CFG桩复合地业17.002#30框剪桩版础/CFG桩及合地&16.503#26框剪械基玛/天然地基15.804#24框剪桩基础/天然地基15.805#28框剪桩基础/CFG板艮合地基16.506#28框剪桩基础/CFG桩复合地基17.007#26框剪桩基玛/天热地基17.008#30框剪蚯基础/CFG桩复合地基17.509#26框剪桩照础/天
6、然地基17.5010#24框剪植瑟玛/天然地改17.8011#30框剪桩础/CFG桩复合地版17.8012#26框剪桩版础/天然地基17.8013#24框剪械基.天然地基17.80社区管理用房2-4框架天然地基17.40幼儿园3框架天然地处17.00配电房2框架天然地基未定地下车库-I框架天然地基北低南高1.5.1勘探点平面布置（1）按网格状均匀布置勘探孔，以控制整个地块的地层情况，勘探孔主要沿建（构）筑物边线及角点布置,同时兼顾地下空间（包括各个地块地下车库及其地面裙房、地下通道）。高层建筑相邻勘探孔孔距控制在24m之内，其余建（构）筑物孔距则不大于30m。（2）在确保各地基土层能采取足够原
7、状土样的前提下,适当增加原位测试孔的比例（考虑施工可行性，采用标潴贯入试验及静力触探试验（3）控制扎比例按规范不少于1/3,取土试样和进行原位测试的勘探孔占勘探孔总数的比例不小于1/2,取土试样孔占勘探总孔数的比例不小于1/3（4）为查明拟建场地类别及为满足地震安评需要，在每幢高层建筑及幼儿园处布置1个剪切波速测试扎。1.5.2勘探孔深度（1）勘探孔孔深确定原则：A：高层住宅楼，般性孔孔深2可能的桩端最大入岩深度下35m；控制孔孔深2可能的桩端最大入岩深度下58m。B：对2-4层建筑，孔深22.0倍基础开挖深度。C：对纯地下车库，孔深22.0倍基坑开挖深度，且满足2抗拔桩桩端最大入土（岩）深度
8、的要求。本工程勘探点平面布置详见“建筑物及勘探点平面布置图”（附图）。1.6 勘察工作方法本次勘察综合采用钻探取土、静力触探（单桥）、标准贯入试验以及室内土工试验等勘察技术手段，施工方法及技术要求说明如下：（1）钻探：本次勘察使用DPPIOO型车载钻机。采用口径127基米开孔器开孔，穿过填土层后采用108品米螺旋钻头进行钻进，回次进尺般为LoO2.00米，在预定深度进行取样和标贯试验。G.住建部房屋建筑和市政基础设施工程勘察文件编制深度规定（2010年版）1.7 勘察目的及要求本次详勘的勘察目的是详细查明拟建场地的工程地质条件，为本工程地基基础设计、基础施工提供岩土工程勘察资料和必要的岩土参数
9、。结合本工程特点，本次详勘具体的技术要求如下：对场地的稳定性与适宜性进行评价。查明场地地形地貌、地层分布情况，对地基上的均匀性进行评价，提供各岩土层物理力学参数及地基承载力。查明场地内不良地质条件以及地下障碍物分布，建议适宜的岩土工程处理方案。查明地下水类型、埋藏条件：判别地下水和上对建筑材料的腐蚀性等级。判定场地类别，划分抗震地段，对场地地震效应进行分析评价。结合拟建建筑物性质，对场地工程地质条件作出分析与评价，建议适宜的基础类型并推荐适宜的持力层。对于天然地基，建议基础埋深，提供地基承载力设计值；对于桩基，提供桩基设计所需的岩土参数，提供桩基沉降计算所需的岩土参数，并对桩基变形进行分析。分
10、析沉（成）桩可能性及桩基施工对周围环境的影响，对地基与基础设计方案及施工注意事项提出建议。提供基坑开挖、围护设计及施工所需岩土技术参数，建议基坑开挖围护及降水方案，对基坑工程施工注意事项提出建议。根据拟建场地内不良地质条件、周边环境，对本工程应注意的岩土工程风险予以提示,并提出对策。1.8 勘察工作量布置本次勘察工作量按国家标准岩土工程勘察规范（GB5002l-200l,2009年版）的有关规定，结合拟建建筑物性质、附近工程地质资料及类似工程经验综合确定。口高程.1.8勘察工作时间和完成工作量本次勘察野外工作于2017年3月25日开始，于2017年4月20日结束，室内土（水）工试验于2017年
11、5月4日完成（I勘察资料整理以及图件清绘工作于5月10日完成，并提交正式岩土工程勘察报告。本次勘察完成的工作量见下表1.8：工作一的表表1.8取目单位工作量取土及标贯孔米/孔3938/97静力触探孔米/孔830.1/42科力触探对比孔求/孔64.8/6波速涮试东7孔475/14放孔及高程测量点139取样原状土样件94扰动土样件6岩祥件8室内试脸土样土常规试验蛆94自由膨胀率蛆14中压固晶试验组40颗粒分析蛆6水样水样腐蚀性试脸组22、场地工程地质条件2.1 场地地给地貌及周边环境2.1.1 见就存征拟建场地位于合肥市瑶海区,属二十埠河一级阶地地貌单元与南沈河二级阶地地貌单元接触带。2.1.2
12、地财处征拟建场地为荒地，堆填有大量杂填土，分布有少量农作物，整体地势北高南低，场地南（2）取土样：取上按试验要求，针对不同上性，用静压或锤击方法采取不同直径和等级的不扰动土样，采样质量等级为IH级。（3）标准贯入试验：在各土层及基岩中进行标贯试验，判定岩土层的密实度和强度。（4）标贯设备主要技术指标：采用自动落锤装置，锤重63.5kg,落距76cm,在预定深度清孔后，将贯入器放至预定深度，先预打15cm,记录击数，然后按每贯入IOcmf共30cm,分别记录击数和总击数。（5）静力触探试验：采用也cm?单桥探头，数据采集自动记录，记录仪型号为：JC-Xs型，采样间距为IOCnU（6）波速测试：采
13、用单孔法进行波速测试，测试系统为XGT型悬挂式波速测试仪，首先将波速测试探头（由电磁激振源、阻尼及检波器组成）置入已终孔的钻探孔中，利用电源供给脉冲电流，使电磁激振源激发产生沿孔壁地层传播的S波，孔中2个相距1.Om的检波器接受直达的剪切波，由两道S波的初至时间差计算出两道检波器之间地层的波速值。本次测点的垂直间距为LOm,自下而上测试，以确定不同深度土层的剪切波速。（7）室内土（水）工试验除常规物理力学性试验外还进行了一定数量的中压固结试验及地下水的腐蚀性分析试验等。1.7勘探孔定位及高穆引测1.7.1 勘探点的定位本次勘探孔施工定位是依据建遨单位提供的建（构筑物平面位置图，及建设单位提供的地形图，利用中海达V9型GPS全球定位仪按坐标施放。勘探点坐标利用1:100OCAD电子文档（建设单位提供的建（构）筑物平面位置图）采用图解坐标法获取。1.7.2 高福引测本次勘探点孔口高程引测于拟建场地西北侧月亮湾路上，建设单位指定的高程引测点，其BM=I6.61m,吴淞高程系统（具体位置详见建筑物与勘探点平面布置图）。并根据建设单位提供的拟建场地地形图进行了多点校核,利用中海达V9型GPS全球定位仪按坐标施放采集孔塑坚硬状态，光滑，无摇振反应，干强度高，韧性高，层状结构：含氧化铁、铁锌结核。其静力触探比贯入阻力Ps值一般为2.705.30MPa,加权平均值为3.
