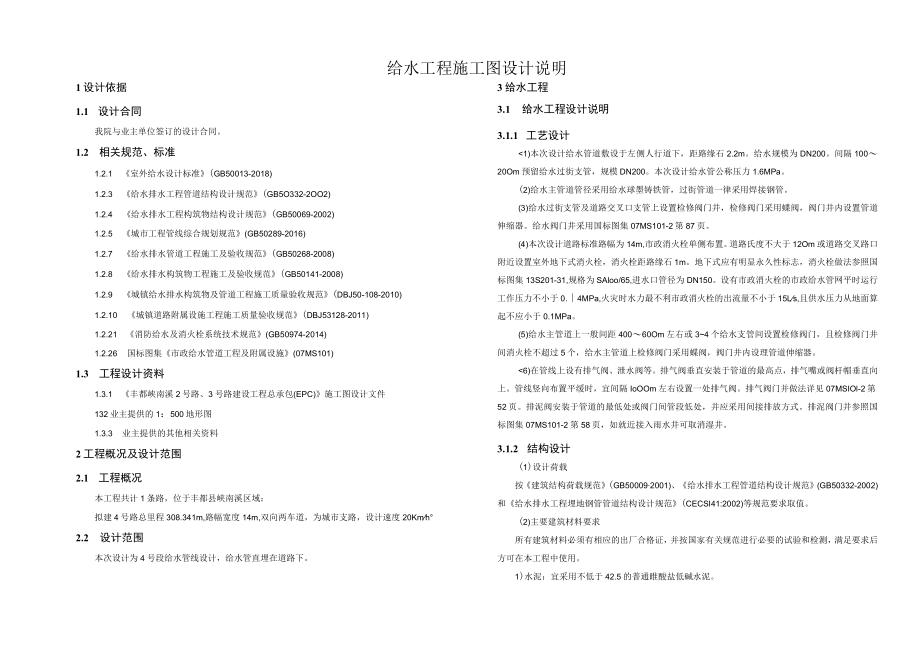

4号路给水工程施工图设计说明.docx_第1页
第1页 / 共6页

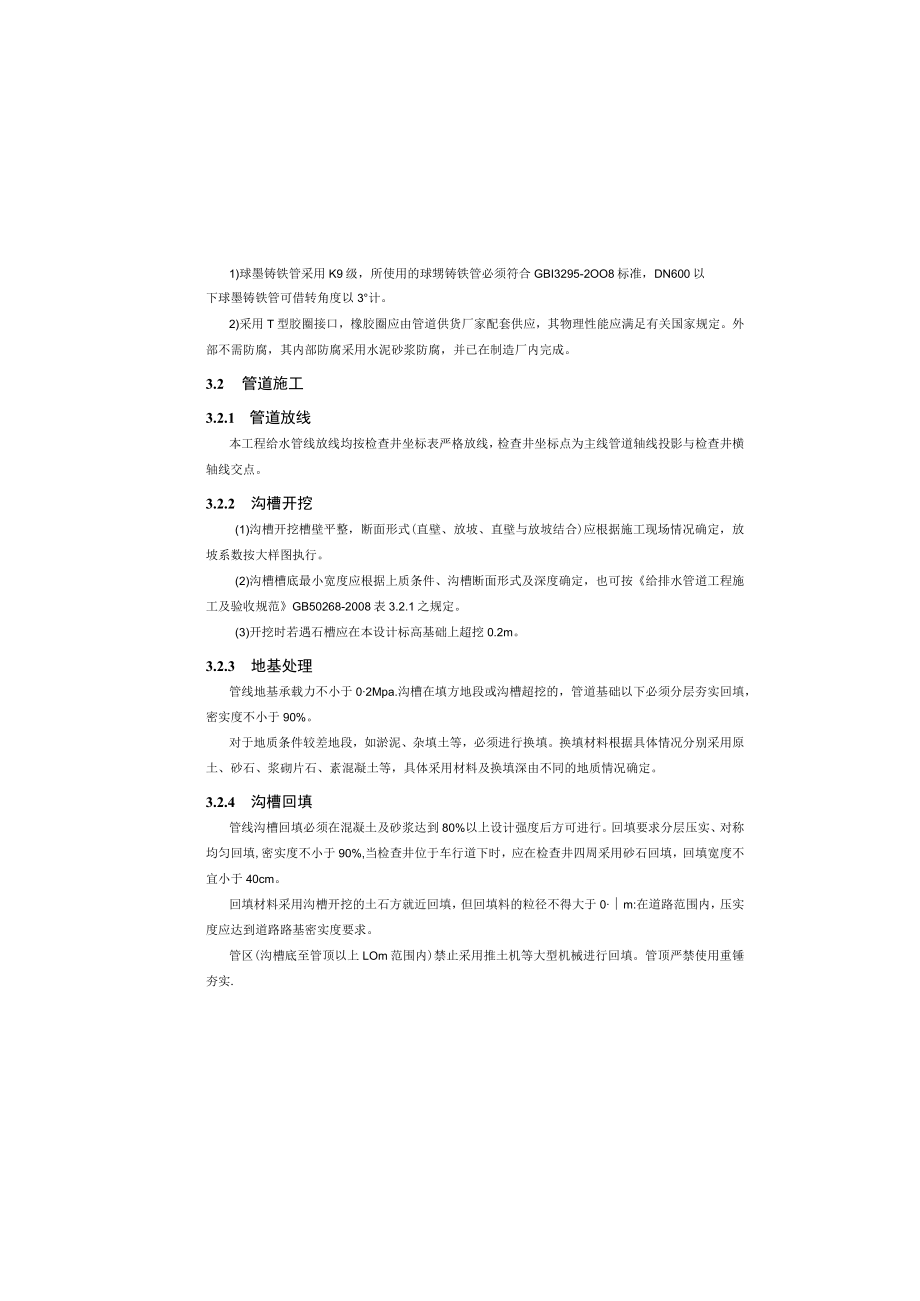

4号路给水工程施工图设计说明.docx_第2页
第2页 / 共6页
4号路给水工程施工图设计说明.docx_第3页
第3页 / 共6页
4号路给水工程施工图设计说明.docx_第4页
第4页 / 共6页
4号路给水工程施工图设计说明.docx_第5页
第5页 / 共6页
4号路给水工程施工图设计说明.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《4号路给水工程施工图设计说明.docx》由会员分享,可在线阅读,更多相关《4号路给水工程施工图设计说明.docx(6页珍藏版)》请在第壹文秘上搜索。

1、给水工程施工图设计说明1设计依据1.1 设计合同我院与业主单位签订的设计合同。1.2 相关规范、标准1.2.1 室外给水设计标准(GB50013-2018)1.2.3 给水排水工程管道结构设计规范(GB5O332-2OO2)1.2.4 给水排水工程构筑物结构设计规范(GB50069-2002)1.2.5 城市工程管线综合规划规范(GB50289-2016)1.2.7 给水排水管道工程施工及验收规范(GB50268-2008)1.2.8 给水排水构筑物工程施工及验收规范(GB50141-2008)1.2.9 城镇给水排水构筑物及管道工程施工质量验收规范(DBJ50-108-2010)1.2.10

2、 城镇道路附属设施工程施工质量验收规范(DBJ53128-2011)1.2.21 消防给水及消火栓系统技术规范(GB50974-2014)1.2.26 国标图集市政给水管道工程及附属设施(07MS101)1.3 工程设计资料1.3.1 丰都峡南溪2号路、3号路建设工程总承包(EPC)施工图设计文件132业主提供的1:500地形图1.3.3 业主提供的其他相关资料2工程概况及设计范围2.1 工程概况本工程共计1条路,位于丰都县峡南溪区域:拟建4号路总里程308.341m,路幅宽度14m,双向两车道,为城市支路,设计速度20Kmh2.2 设计范围本次设计为4号段给水管线设计,给水管直埋在道路下。3

3、给水工程3.1 给水工程设计说明3.1.1 工艺设计1)本次设计给水管道敷设于左侧人行道下,距路缘石2.2m。给水规模为DN200。间隔10020Om预留给水过街支管,规模DN200。本次设计给水管公称压力1.6MPa。(2)给水主管道管径采用给水球墨铸铁管,过街管道一律采用焊接钢管。(3)给水过街支管及道路交叉口支管上设置检修阀门井,检修阀门采用蝶阀,阀门井内设置管道伸缩器。给水阀门井采用国标图集07MS101-2第87页。(4)本次设计道路标准路幅为14m,市政消火栓单侧布置。道路氏度不大于12Om或道路交叉路口附近设置室外地下式消火栓,消火栓距路缘石1m。地下式应有明显永久性标志,消火栓

4、做法参照国标图集13S201-31,规格为SAloo/65,进水口管径为DN150。设有市政消火栓的市政给水管网平时运行工作压力不小于0.4MPa,火灾时水力最不利市政消火栓的出流量不小于15Ls,且供水压力从地面算起不应小于0.1MPa。(5)给水主管道上一般间距40060Om左右或34个给水支管间设置检修阀门,且检修阀门井间消火栓不超过5个,给水主管道上检修阀门采用蝶阀,阀门井内设理管道伸缩器。9间隙尺寸(mm)1.()-1.51.5-2.52.5-3.05)管子对口前,应将焊接的坡口面及内外管壁IO-15mm范围内的铁锈、泥土、油脂等赃物清除干净,除锈等级为St3级。6)在焊接上,填缝金

5、屈的组织应成颗粒状,外表呈整齐鱼鳞状,不得有裂纹、气孔、夹渣等缺陷。7)管壁超过6mm时,电焊不得少于两层,在焊接一层以前,必须清除上一层的焊渣和碎屑。8)与阀门等设备连接的法兰应与其工作压力,开孔尺寸完全一致,法兰盘上螺拴孔中心位置的偏差不得大于0.5mm.(2)球墨铸铁管(2)管道施工完毕后,必须严格按照给水排水管道工程施工及验收规范(GB50268-2008)中的有关规定对管道进行压力(或气压)试验及严密性试验,待试压合格,冲洗、消毒后方能回填通水。(3)施工时应特别注意安全,采取安全措施,杜绝安全事故的发生。(4)管道上的蝶阀、排气阀等均做检查井及井盖,各种阀门检查井,泄水阀检查井,排

6、气阀检查井的做法分别详见07MSKn2:58和07MSIol252。其中管道预留过街检查井的做法见07MSlOl-2:87o消火栓及检查井做法详见13S201-31。 5)开挖时若遇石槽应在本设计标高基础上超挖0.2m,超挖部分用素土或黄沙夯填至设计标高后再敷设管道。(6)管槽回填应先用素土夯填至管背以上0.5m后,才能夯填至原标高。(7)所有阀门井的排水均就近排放至雨水检查井,长度现场确定。 8)在平面转角较大、上下高差较大处下端设置支墩,参照柔性接口给水管道支墩(10S505)执行。遇不能套用处,根据实际情况现场确定。(9)本设计中纵断面标注的埋深为地面至管道内底高差。(IO)所有尺寸以图

7、注尺寸和坐标为准,不得以比例尺量度为依据。(Il)管道施工时道路交叉口及综合管网过街路段应以标注的标高为准,如果现场施工时发现管道存在交叉无法通过的现象,可适当的调整管道标高,并经设计单位认可。(12)本设计选用的图集中井盖应符合地方规定,市政道路检查井井盖统一防盗铸铁井盖及盖座。按其承载能力,人行道上最低选用BI25类型,车行道上最低选用D400类型。井座采用圆形,井盖采用圆形。3.5其他说明(D为保证给水管道的水压及规模能够满足供水部门的使用要求,本图在实施前需先征求供水部门书面审批意见;在施工过程中请供水部门共同参与中间验收和竣工验收。(2)施工过程中如果发现给水管线与其他市政管线发生冲

8、突,请及时通知设计单位。(3)实施前应且核给水管线的水头是否满足要求,确认无误后方可施工。(4)消火栓本次设计暂按地下式考虑,实施前需先征求消防部门书面审批意见。 5)由于未收集到幸福大道现状给水管线,施工单位施工前需且测现状给水管道,确保与现状管线接顺。(1)所有钢制构件、管件在安装前或安装后,必须进行防腐处理:1)直接埋入混凝土的铁件外表面仅需作表面除锈处理,不需涂刷任何涂料。2)管道外壁加强防腐:凡过塘、翻堤、穿渠、顶管,均需采用加强防腐层,具体作法有如下三种(可选其中一种),面漆颜色由建设单位自定:涂刷二道IPN8710-1G防腐涂料底漆,外包玻璃丝布一道,再外刷二道面漆。涂刷两道GZ

9、2高分子防腐涂料底漆,外包玻璃丝布一道,外刷二道配套面漆。CXHL52-03环氧煤沥青防腐涂料,刷底漆两道,干膜厚度不小于70m道,外包玻璃丝布一道,再刷面漆23道,平均用量L4L6Kgm。玻璃丝布为中碱布,宽600mm,经纬密度为12X12根/cm3)普通防腐层:可使用上述涂料中任何一种,但取消玻璃丝布改为二道底漆,二道面漆。4)管道内壁:可采用IPN类高分子涂料,一般为二道底漆,】2道面漆,平均用量应大于05Kgmo无需加强防腐。环氧煤沥青等可能影响水质的涂料不得采用。(2)防腐注意事项:1)采用高分子系列防腐涂料防腐,衬涂前须清除金屈表面的油污、尘土、焊渣、氧化物、浮锈等附着物,再用砂轮

10、除锈处理,质量达St3级。处理后,要求基层平整干燥无水迹。2)防腐施工中,必须等前一道涂漆干透后才能进行下一道涂漆。3)为了保证焊缝处的漆膜厚度,涂刷时应先将焊缝部位涂刷两道,然后再全面涂刷防腐漆。4)涂刷后的表面应光洁,无流挂,支皱皮,无刷痕,无露底和开裂现象,涂层应均匀。5)每节管道两端各留IoOmm不衬涂,待安装完毕后,再按要求进行涂漆。6)管道在运输吊装过程中应尽量避免与异物硬性摩擦,以避免损伤涂层,否则应修补至合格为止。7)在雨雪天和大气湿度在85%以上时,不得在露天涂刷防腐漆。8)在施工前,应要求供货方进行技术示范性的操作。主要管道的防腐应作漆膜厚度电火花及绝缘检查。9)输配水管道的管材及金属管道内防腐材料和承插管接口处填充料应符合现行国家标准生活饮用水输配水设备及防护材料的安全性评价标准GN/T17219的有关规定。3.4施工注意事项
