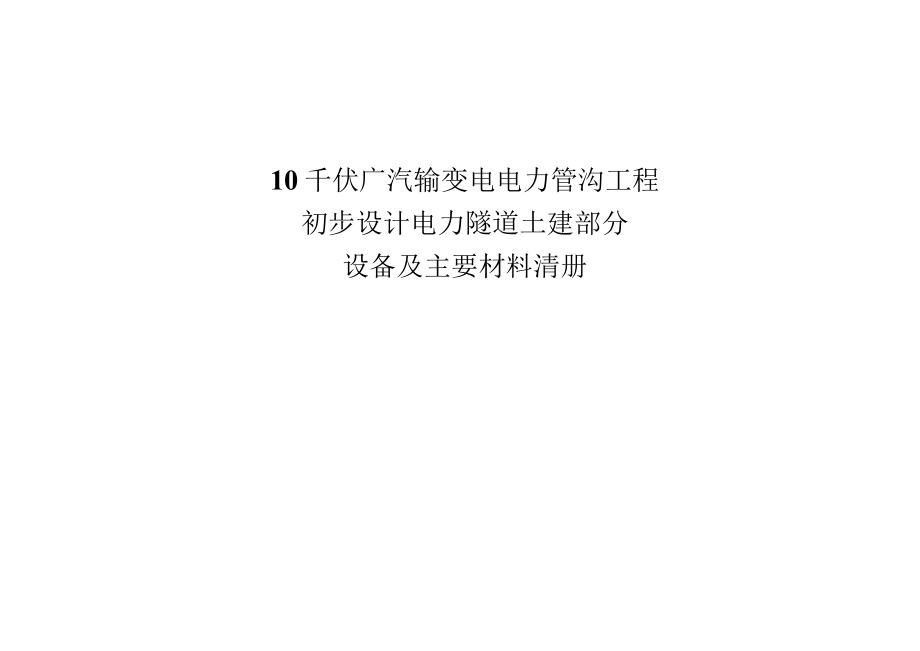

《10千伏广汽输变电电力管沟工程初步设计电力隧道土建部分设备及主要材料清册.docx》由会员分享，可在线阅读，更多相关《10千伏广汽输变电电力管沟工程初步设计电力隧道土建部分设备及主要材料清册.docx（7页珍藏版）》请在第壹文秘上搜索。

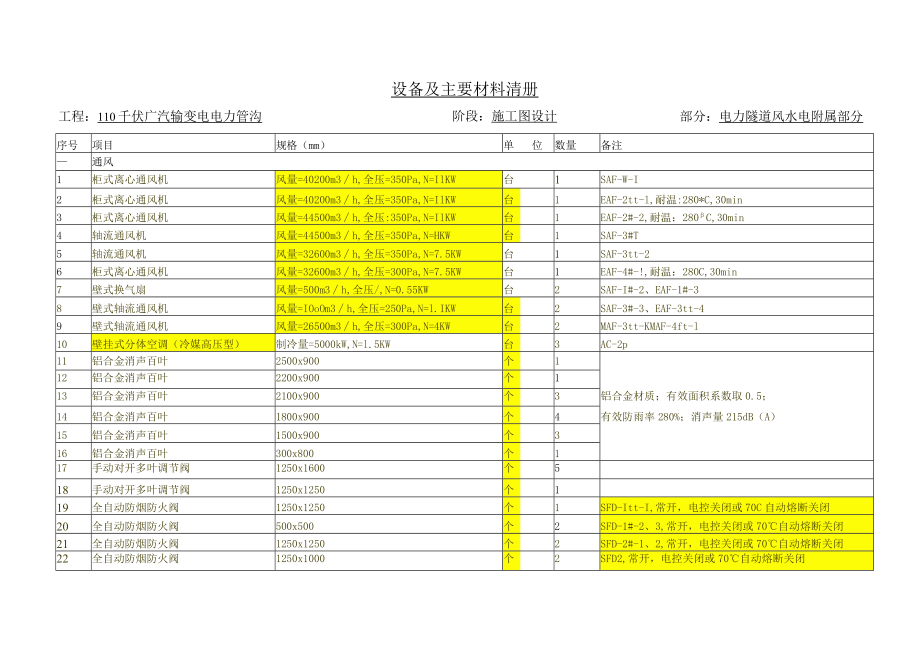

1、10千伏广汽输变电电力管沟工程初步设计电力隧道土建部分设备及主要材料清册设备及主要材料清册工程：110千伏广汽输变电电力管沟阶段：施工图设计部分：电力隧道风水电附属部分序号项目规格（mm）单位数量备注通风1柜式离心通风机风量=40200m3h,全压=350Pa,N=IlKW台1SAF-W-I2柜式离心通风机风量=40200m3h,全压=350Pa,N=IlKW台1EAF-2tt-l,耐温:280*C,30min3柜式离心通风机风量=44500m3h,全压:350Pa,N=IlKW台1EAF-2#-2,耐温：280C,30min4轴流通风机风量=44500m3h,全压=350Pa,N=HKW台1
2、SAF-3#T5轴流通风机风量=32600m3h,全压=350Pa,N=7.5KW台1SAF-3tt-26柜式离心通风机风量=32600m3h,全压=300Pa,N=7.5KW台1EAF-4#-!,耐温：280C,30min7壁式换气扇风量=500m3h,全压/,N=0.55KW台2SAF-I#-2、EAF-1#-38壁式轴流通风机风量=IOoOm3h,全压=250Pa,N=l.IKW台2SAF-3#-3、EAF-3tt-49壁式轴流通风机风量=26500m3h,全压=300Pa,N=4KW台2MAF-3tt-KMAF-4ft-l10壁挂式分体空调（冷媒高压型）制冷量=5000kW,N=l.5
3、KW台3AC-2p11铝合金消声百叶2500x900个112铝合金消声百叶2200x900个113铝合金消声百叶2100x900个3铝合金材质；有效面积系数取0.5；14铝合金消声百叶1800x900个4有效防雨率280%；消声量215dB（A）15铝合金消声百叶1500x900个316铝合金消声百叶300x800个117手动对开多叶调节阀1250x1600个518手动对开多叶调节阀1250x1250个119全自动防烟防火阀1250x1250个1SFD-Itt-I,常开，电控关闭或70C自动熔断关闭20全自动防烟防火阀500x500个2SFD-1#-2、3,常开，电控关闭或70自动熔断关闭21

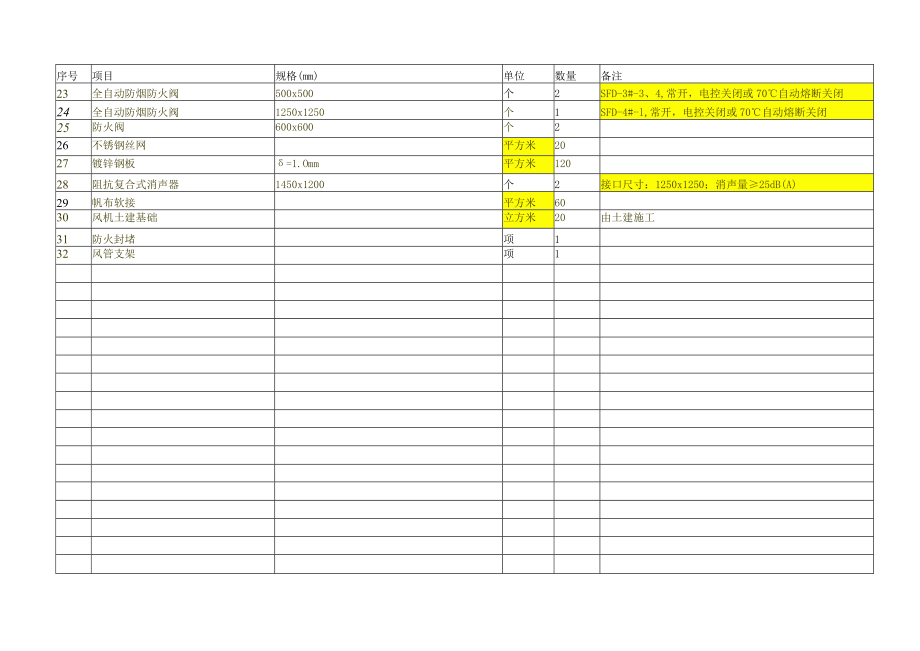

4、全自动防烟防火阀1250x1250个2SFD-2#-1、2,常开，电控关闭或70自动熔断关闭22全自动防烟防火阀1250x1000个2SFD2,常开，电控关闭或70自动熔断关闭序号项目规格(mm)单位数量备注23全自动防烟防火阀500x500个2SFD-3#-3、4,常开，电控关闭或70自动熔断关闭24全自动防烟防火阀1250x1250个1SFD-4#-l,常开，电控关闭或70自动熔断关闭25防火阀600x600个226不锈钢丝网平方米2027镀锌钢板=1.Omm平方米12028阻抗复合式消声器1450x1200个2接口尺寸：1250x1250；消声量25dB(A)29帆布软接平方米6030风机土建基础立方米20由土建施工31防火封堵项132风管支架项1序号项目规格（mm）单位数量备注序号项目规格（mm）单位数量备注序号项目规格（mm）单位数量备注序号项目规格（mm）单位数量备注
