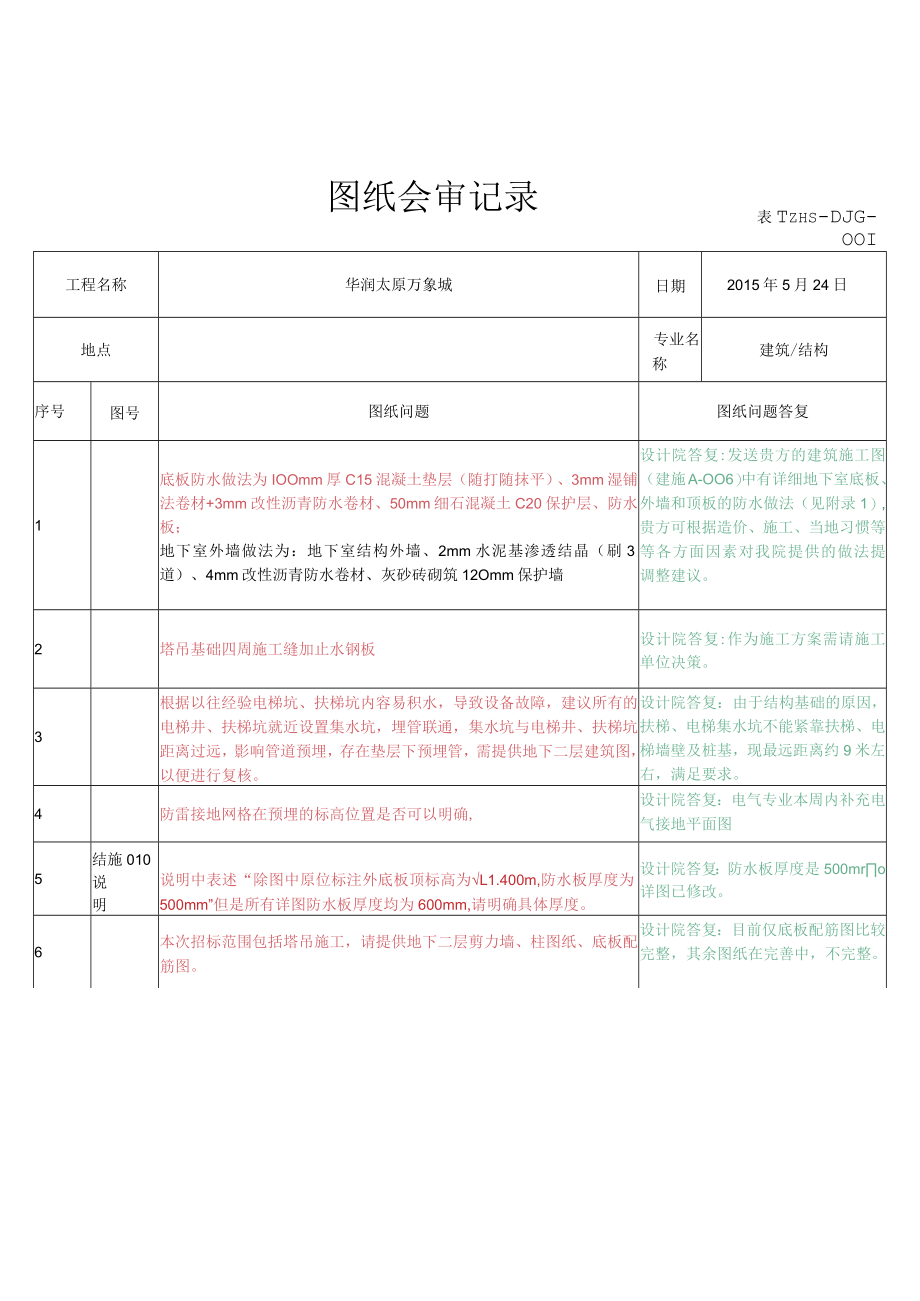

1、图纸会审记录表Tzhs-DJG-OOI工程名称华润太原万象城日期2015年5月24日地点专业名称建筑/结构序号图号图纸问题图纸问题答复1底板防水做法为IOOmm厚C15混凝土垫层（随打随抹平）、3mm湿铺法卷材+3mm改性沥青防水卷材、50mm细石混凝土C20保护层、防水板；地下室外墙做法为：地下室结构外墙、2mm水泥基渗透结晶（刷3道）、4mm改性沥青防水卷材、灰砂砖砌筑12Omm保护墙设计院答复:发送贵方的建筑施工图（建施A-OO6）中有详细地下室底板、外墙和顶板的防水做法（见附录1）,贵方可根据造价、施工、当地习惯等等各方面因素对我院提供的做法提调整建议。2塔吊基础四周施工缝加止水钢板设
2、计院答复:作为施工方案需请施工单位决策。3根据以往经验电梯坑、扶梯坑内容易积水，导致设备故障，建议所有的电梯井、扶梯坑就近设置集水坑，埋管联通，集水坑与电梯井、扶梯坑距离过远，影响管道预埋，存在垫层下预埋管，需提供地下二层建筑图，以便进行复核。设计院答复：由于结构基础的原因，扶梯、电梯集水坑不能紧靠扶梯、电梯墙壁及桩基，现最远距离约9米左右，满足要求。4防雷接地网格在预埋的标高位置是否可以明确,设计院答复：电气专业本周内补充电气接地平面图5结施010说明说明中表述“除图中原位标注外底板顶标高为L1.400m,防水板厚度为500mm”但是所有详图防水板厚度均为600mm,请明确具体厚度。设计院答

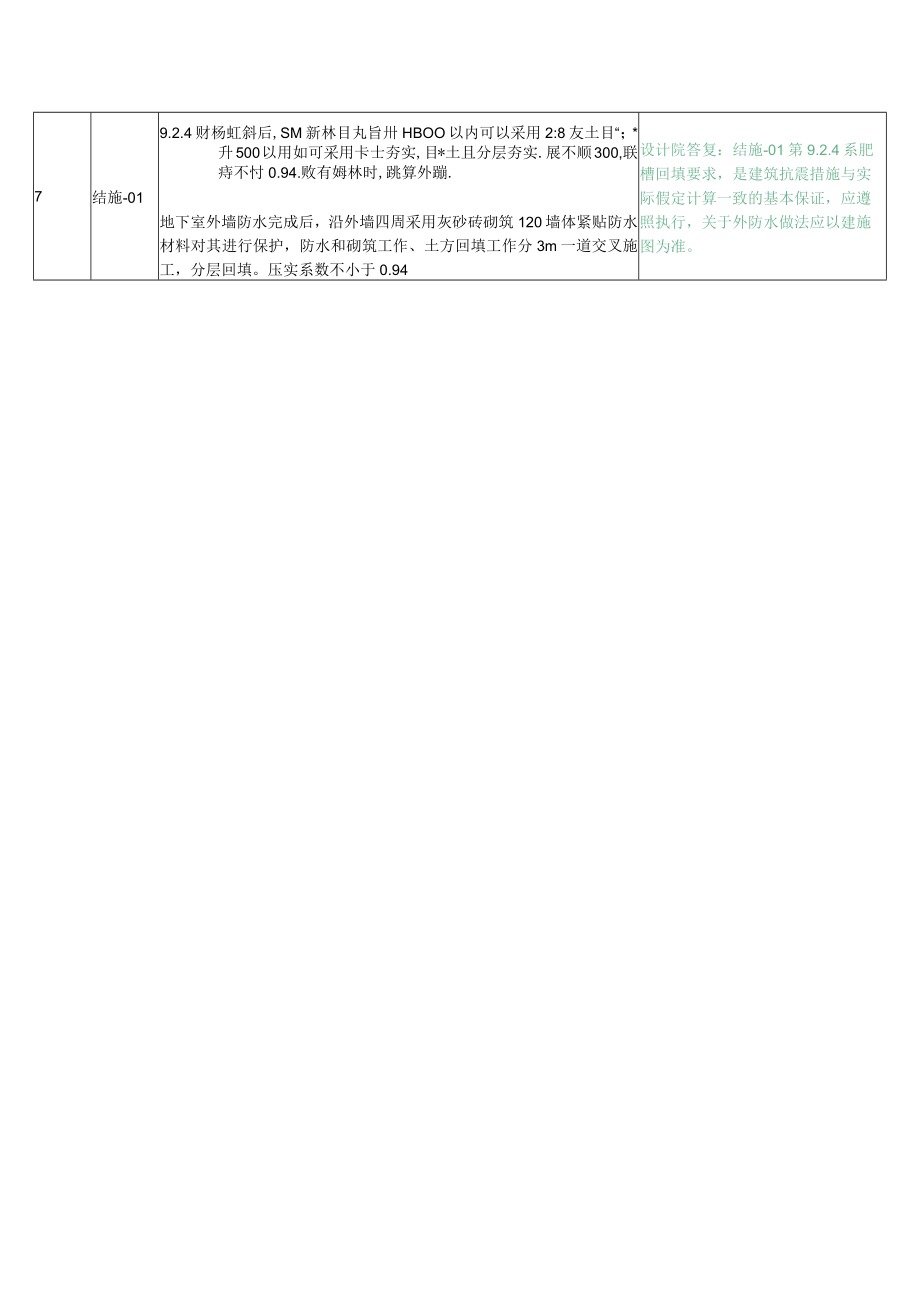

3、复：防水板厚度是500mro详图已修改。6本次招标范围包括塔吊施工，请提供地下二层剪力墙、柱图纸、底板配筋图。设计院答复：目前仅底板配筋图比较完整，其余图纸在完善中，不完整。7结施-019.2.4财杨虹斜后,SM新林目丸旨卅HBOO以内可以采用2:8友土目“；*升500以用如可采用卡士夯实,目*土且分层夯实.展不顺300,联痔不忖0.94.败有姆林时,跳算外蹦.地下室外墙防水完成后，沿外墙四周采用灰砂砖砌筑120墙体紧贴防水材料对其进行保护，防水和砌筑工作、土方回填工作分3m一道交叉施工，分层回填。压实系数不小于0.94设计院答复：结施-01第9.2.4系肥槽回填要求，是建筑抗震措施与实际假定

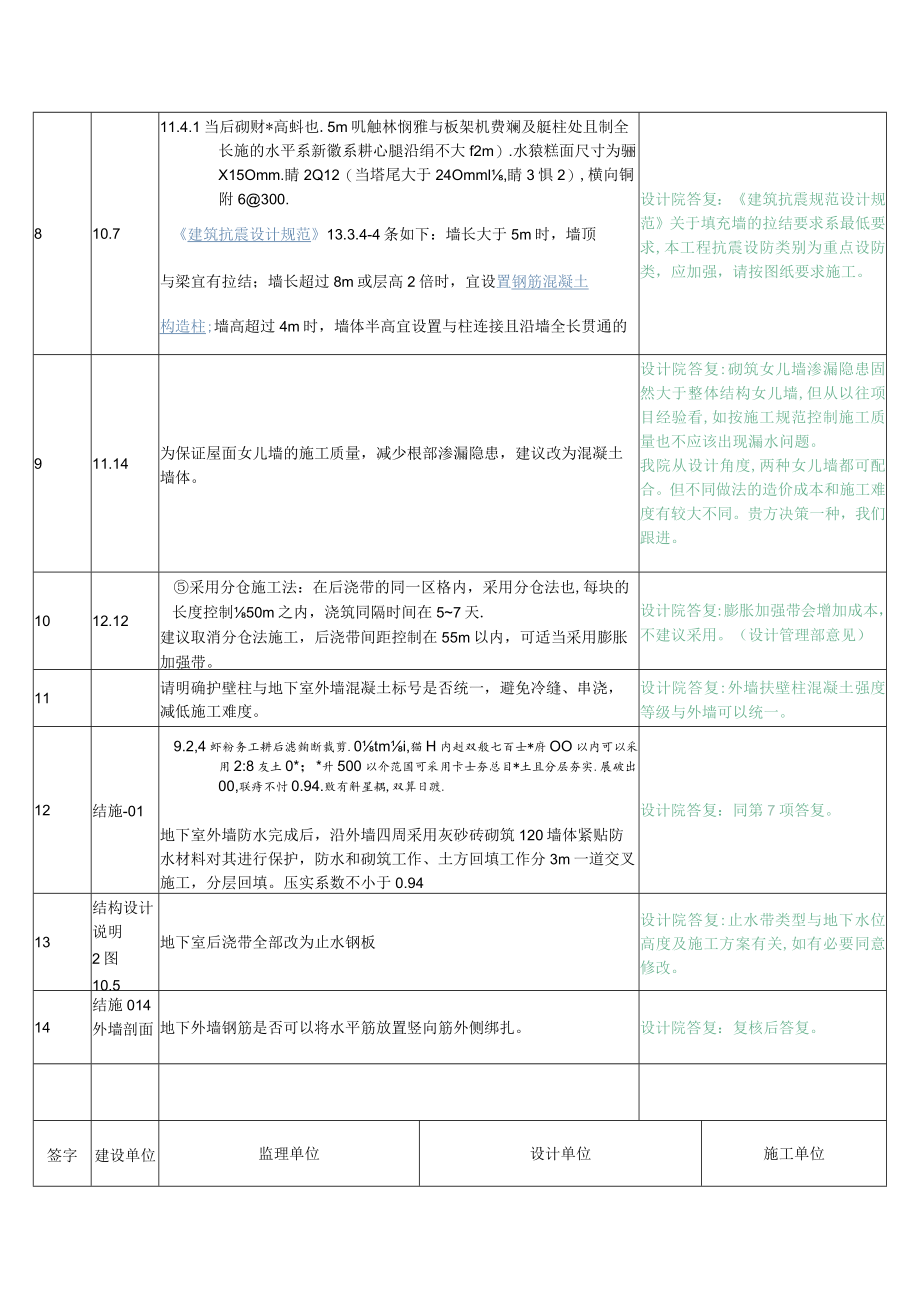

4、计算一致的基本保证，应遵照执行，关于外防水做法应以建施图为准。810.711.4.1当后砌财*高蚪也.5m叽触林悯雅与板架机费斓及艇柱处且制全长施的水平系新徽系耕心腿沿绢不大f2m）.水猿糕面尺寸为骊X15Omm.睛2Q12（当塔尾大于24Omml,睛3惧2）,横向铜附6300.建筑抗震设计规范13.3.4-4条如下：墙长大于5m时，墙顶与梁宜有拉结；墙长超过8m或层高2倍时，宜设置钢筋混凝土构造柱;墙高超过4m时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平圣堡。设计院答复：建筑抗震规范设计规范关于填充墙的拉结要求系最低要求,本工程抗震设防类别为重点设防类，应加强，请按图纸要求施工。
5、911.14为保证屋面女儿墙的施工质量，减少根部渗漏隐患，建议改为混凝土墙体。设计院答复:砌筑女儿墙渗漏隐患固然大于整体结构女儿墙,但从以往项目经验看,如按施工规范控制施工质量也不应该出现漏水问题。我院从设计角度,两种女儿墙都可配合。但不同做法的造价成本和施工难度有较大不同。贵方决策一种，我们跟进。1012.12采用分仓施工法：在后浇带的同一区格内，采用分仓法也,每块的长度控制50m之内，浇筑同隔时间在57天.建议取消分仓法施工，后浇带间距控制在55m以内，可适当采用膨胀加强带。设计院答复:膨胀加强带会增加成本，不建议采用。（设计管理部意见）11请明确护壁柱与地下室外墙混凝土标号是否统一，避免
6、冷缝、串浇，减低施工难度。设计院答复:外墙扶壁柱混凝土强度等级与外墙可以统一。12结施-019.2,4虾粉务工耕后滤麴断裁剪.0tmi,猫H内赳双般七百士*府OO以内可以采用2:8友土0*；*升500以介范国可采用卡士夯总目*土且分层夯实.展破出00,联痔不忖0.94.败有斛星耦,双算日踱.地下室外墙防水完成后，沿外墙四周采用灰砂砖砌筑120墙体紧贴防水材料对其进行保护，防水和砌筑工作、土方回填工作分3m一道交叉施工，分层回填。压实系数不小于0.94设计院答复：同第7项答复。13结构设计说明2图10.5地下室后浇带全部改为止水钢板设计院答复:止水带类型与地下水位高度及施工方案有关,如有必要同意
7、修改。14结施014外墙剖面地下外墙钢筋是否可以将水平筋放置竖向筋外侧绑扎。设计院答复：复核后答复。签字建设单位监理单位设计单位施工单位盖章栏附录1：地下室外墙、底板、顶板的防水做法:地卜室底板1.钢筋混凝土底板（抗渗等级详结施）2,50厚C20细石混凝土保护层3,4+3厚SBS改性沥青防水卷材防水层4,基层处理剂5,20厚1:2.5水泥砂浆找平层6,100厚C15混凝土垫层7,原土地下室外墙1,钢筋混凝土外墙（抗渗等级详结施）2,20厚1:2.5水泥砂浆找平层3,刷基层处理剂一遍4,4+3厚SBS改性沥青防水卷材防水层5,60厚模塑聚苯板（20kgm3,用聚醋酸乙烯乳液点粘）6,3:7灰土分层夯实，最窄处800宽地下室顶板上部覆土种植绿化、修筑道路行驶车辆、修筑花台水池等人造景观1.种植土及植被2,过滤布（土工布）3,20高塑料排水板大凸片，凸点向上4,70厚C20细石混凝土保护层5,4厚（上层）热熔型聚酯胎改性沥青耐根剌防水卷材+3厚（下层）SBS热熔型聚酯胎改性沥青防水卷材6,10用DS砂浆找平层7,最薄30厚SF憎水膨珠保温砂浆找1-2%坡：8,2250厚自防水钢筋混凝土顶板
