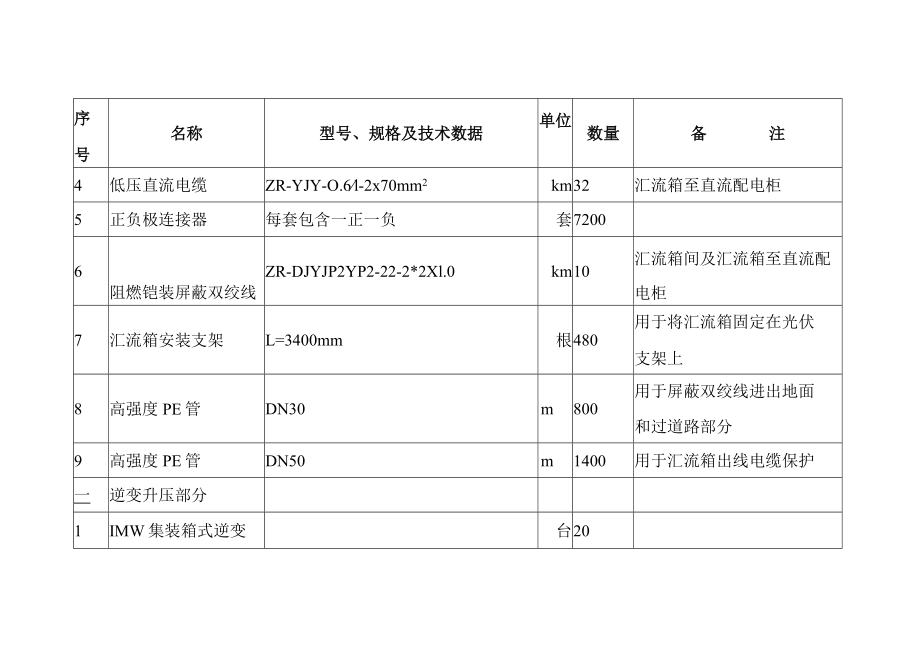

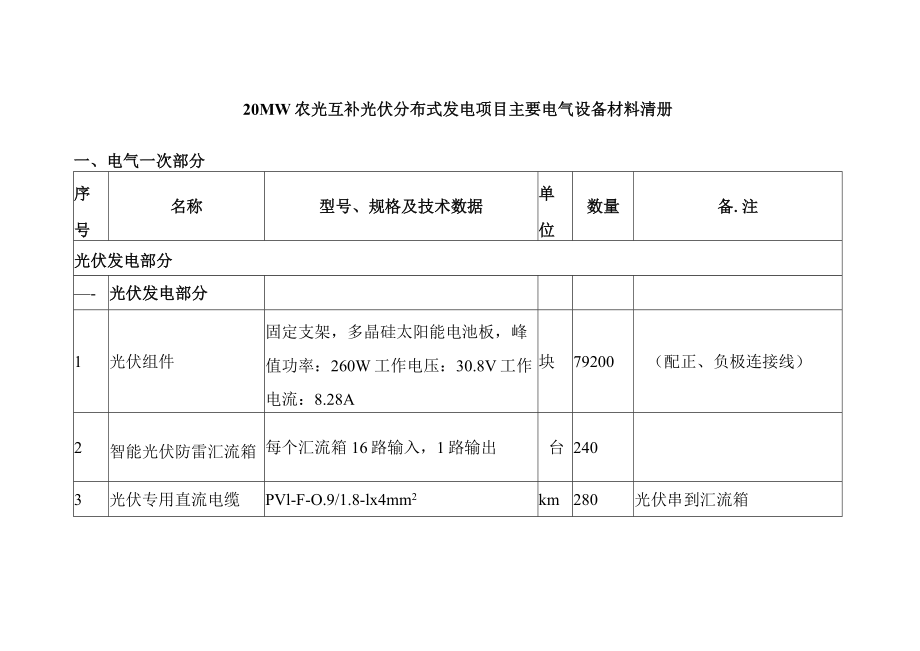

1、20MW农光互补光伏分布式发电项目主要电气设备材料清册一、电气一次部分序号名称型号、规格及技术数据单位数量备.注光伏发电部分-光伏发电部分1光伏组件固定支架，多晶硅太阳能电池板，峰值功率：260W工作电压：30.8V工作电流：8.28A块79200（配正、负极连接线）2智能光伏防雷汇流箱每个汇流箱16路输入，1路输出台2403光伏专用直流电缆PVl-F-O.9/1.8-lx4mm2km280光伏串到汇流箱序号名称型号、规格及技术数据单位数量备注4低压直流电缆ZR-YJY-O.6l-2x70mm2km32汇流箱至直流配电柜5正负极连接器每套包含一正一负套72006阻燃铠装屏蔽双绞线ZR-DJYJ

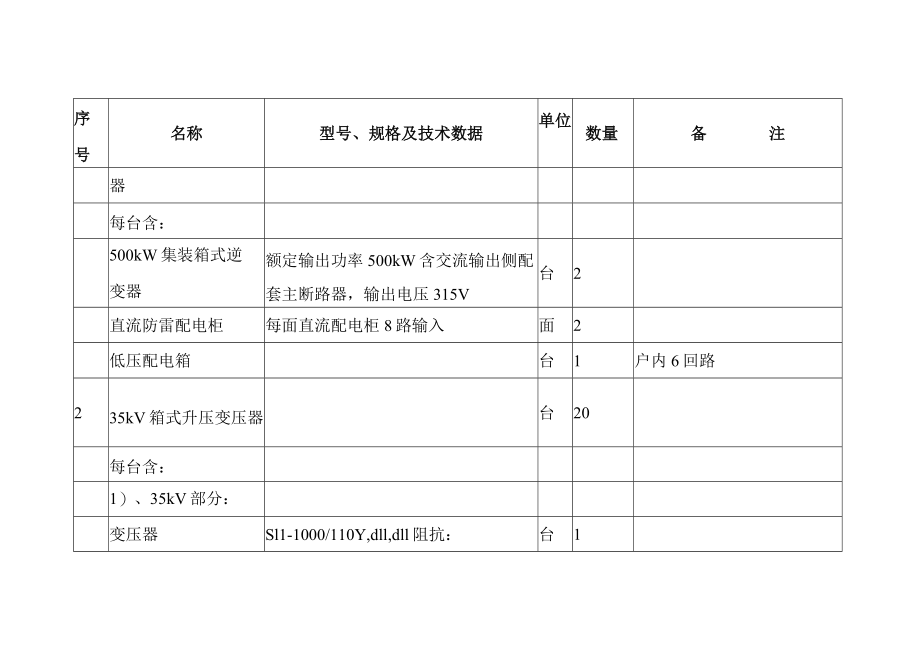

2、P2YP2-22-2*2Xl.0km10汇流箱间及汇流箱至直流配电柜7汇流箱安装支架L=3400mm根480用于将汇流箱固定在光伏支架上8高强度PE管DN30m800用于屏蔽双绞线进出地面和过道路部分9高强度PE管DN50m1400用于汇流箱出线电缆保护一逆变升压部分1IMW集装箱式逆变台20序号名称型号、规格及技术数据单位数量备注器每台含：500kW集装箱式逆变器额定输出功率500kW含交流输出侧配套主断路器，输出电压315V台2直流防雷配电柜每面直流配电柜8路输入面2低压配电箱台1户内6回路235kV箱式升压变压器台20每台含：1）、35kV部分：变压器Sl1-1000/110Y,dll,
3、dll阻抗：台1序号名称型号、规格及技术数据单位数量备注6.5%3722.5%0.315/0.315kV负荷开关40.5kV630A20kA(2S)台1熔断器40.5kV31.5A台1升压变压器0.3150.4kV容量5kVA台1用于为箱变及逆变器室提供照明及动力电源低压配电箱台1户内10回路，安装于箱变内避雷器YH5WZ-51/134只3带电显示DSN-DMZ只12）、0.315kV部分：序号名称型号、规格及技术数据单位数量备注断路器3P1600A台2可进行速断、过流、零序、缺相等多重保护定值设定电流互感器BH-0.661500/5A0.5级只6熔断器IOOA套2浪涌保护器套2装于箱变低压侧
4、3高压交流电缆ZR-YJV22-26/110-3x70km1.6山地曲折系数取L44高压交流电缆ZR-YJV22-26/110-3x95km1.6山地曲折系数取L45低压交流电缆ZR-YJV22-0.6/1-3x240km1.2逆变器至箱变6高压交流电缆终端配电缆ZR-YJV22-26/110-3x95个24户内序号名称型号、规格及技术数据单位数量备注7高压交流电缆终端配电缆ZR-YJV22-26/110-3x70个16户内8低压交流电缆终端配电缆ZR-YJV22-0.6/1-3x240个240户内9电缆保护管150高强度的聚乙烯PE管m300钻越道路，在道路两侧各余0.5lm三防雷接地1热镀
5、锌接地扁钢60X6km262热镀锌接地钢管。60L=2500根1803铜线2.5ujkm30用于组件边框与光伏支架连接接地4等电位接地铜排30*4m240四电缆及防火材料序号名称型号、规格及技术数据单位数量备注1WSZD无机速固防火堵料t62RZD软质阻火堵料t43角钢50X5km2用于防火封堵4防火涂料t435kV开关站部分-35kV配电装置1进线柜（电缆进线，汇流线）台2金属铠装移开式开关柜每台含：真空断路器125OA31.5kA台1序号名称型号、规格及技术数据单位数量备注电流互感器200-4005A0.2S/0.5/10P20/10P20组1避雷器YH5WZ-51/134组1接地刀125
6、0A31.5kA组1带电显示套12出线柜（电缆出线）台1金属铠装移开式开关柜每台含：真空断路器125OA31.5kA台1电流互感器400-8005A0.2S/0.5/10P20/10P20组1避雷器YH5WZ-51/134组1接地刀125OA31.5kA组1带电显示套1序号名称型号、规格及技术数据单位数量备注3接地变柜台1金属铠装移开式开关柜每台含;真空断路器1250A31.5kA台1电流互感器50-100/5A0.2S/0.5/10P20/10P20组1避雷器YH5WZ-51/134组1接地刀1250A31.5kA组1带电显示套14母线设备柜台1金属铠装移开式开关柜每台含：高压熔断器XRNT
7、-40.5kV0.5A组1避雷器YH5WZ-51/134组1序号名称型号、规格及技术数据单位数量备注电压互感器1103/0.1/3/0.1/30.13kV组1一次消谐RXQ-IlO套15无功补偿柜台1金属铠装移开式开关柜每台含：真空断路器1250A31.5kA台1电流互感器50-100/5A0.2S/0.5/10P20/10P20组1避雷器YH5WZ-51/134组1接地刀1250A3L5kA组1带电显示套1序号名称型号、规格及技术数据单位数量备注35kV动态无功补偿装置135kV动态无功补偿装置额定电压35kV容量：4MvarSVG套1SVG成套装置235kV高压电缆YJV22-26/110
8、-3X95米30开关柜至动态无功补偿装置335kV冷缩高压电缆头配YJV22-26/110-3X95电缆套2户内外各1套三35kV接地变成套装置序号名称型号、规格及技术数据单位数量备注1、35kV接地变成套装套1带外壳户外每套含：接地变压器DKSC-1100-500/110台1避雷器HY5WZ2-42/134只1隔离开关GN19-40.5/630组1消弧线圈XHDCZ-550/110台1真空接触器JCZ1-40.5只1并联电阻器ZX18-58只8阻尼电阻RNK-IlO套1电流互感器LQZJ4-0.66只1序号名称型号、规格及技术数据单位数量备注电压互感器JDZX9-110只1真空有载分接开关B
9、PKI200-110/80台12低压电力电缆ZR-YJV22-0.6/lkV3x300+1x150米80站变3电缆终端配ZR-YJV22-0.6/lkV3x300+1x150套2户内435kV高压电缆YJV22-26/110-3X95米40535kV冷缩高压电缆头配YJV22-26/110-3X95电缆套2户内四接地部分1镀锌扁钢-60X6米3002镀锌角钢Z505,L=2500mm根20五防火封堵序号名称型号、规格及技术数据单位数量备注1耐火隔板ZBR-YJ5IOrnrnm2152有机防火堵料kg2003无机防火堵料kg8004防火涂料kg5005阻火包t1二、电气二次部分序号设备名称型号及
10、规范单位数量备注一、光伏发电监控系统（配电站）:1光伏发电控制单元主机含主机（工控机）、显示器台1安装于中央控制室值班台，光伏监控主机可与变电站监控合一2光伏发电接入交换机不小于4光口台1组屏于35kV配电房远动通信屏3光伏系统配套监控软件套14有功功率控制系统套15无功电压控制系统套16光伏功率预测系统套1二、光伏发电控制单元就地设备1逆变器室数据米集柜柜体尺寸2260800600mm包含：20每个逆变房1面光伏系统数据采集器台20环网交换机台20不小于4光口光缆终端盒4012芯,包含熔纤单元UPS电源装置台20自带蓄电池，至少满足市电丢失后运行1小时2箱变测控装置变压器测控装置台20每个箱变1台，就地安装于箱变，随箱变配置3铠装12芯单模光缆GYFTZY,12芯km204屏蔽双绞线km35环境监测仪IP65防护等级，满足室外应用条件套1辐射传感器支持水平倾斜安装三、35kV开关站监控系统（一）站控层设备：
