1、30MWp光伏并网发电工程调试方案大纲及计划方案（一）编制依据A.DL/T5437-2009火力发电建设工程启动试运及验收规程。B.火电工程启动调试工作规定。C.火电工程调整试运质量检验及评定标准（1996年版），电力部建设协调司建质1996Ill号。D.火电系统达标投产考核标准（2001版）及其条文解释，国家电力公司国电电源2001218号。E.电力建设安全工作规程（火力发电厂部分）DL5009.1-92,能源部能源基1992129号。F.电业安全工作规程（热力和机械部分），电力部电安生1994227号。G.设计说明书及有关设计图纸。H.制造厂家产品说明书及图纸资料。（二）启动调试范围本次调

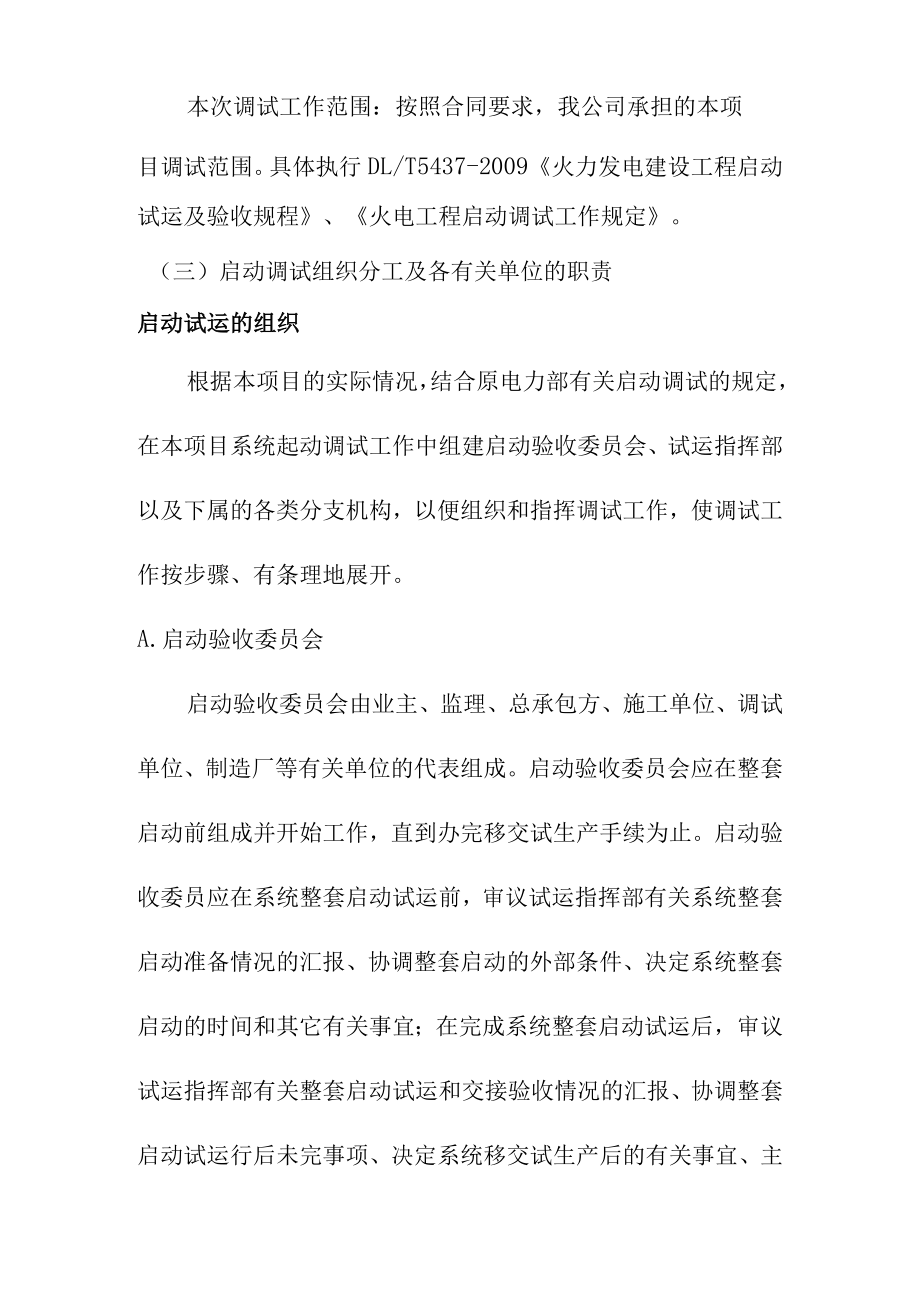

2、试工作范围：按照合同要求，我公司承担的本项目调试范围。具体执行DL/T5437-2009火力发电建设工程启动试运及验收规程、火电工程启动调试工作规定。（三）启动调试组织分工及各有关单位的职责启动试运的组织根据本项目的实际情况，结合原电力部有关启动调试的规定，在本项目系统起动调试工作中组建启动验收委员会、试运指挥部以及下属的各类分支机构，以便组织和指挥调试工作，使调试工作按步骤、有条理地展开。A.启动验收委员会启动验收委员会由业主、监理、总承包方、施工单位、调试单位、制造厂等有关单位的代表组成。启动验收委员会应在整套启动前组成并开始工作，直到办完移交试生产手续为止。启动验收委员应在系统整套启动试
3、运前，审议试运指挥部有关系统整套启动准备情况的汇报、协调整套启动的外部条件、决定系统整套启动的时间和其它有关事宜；在完成系统整套启动试运后，审议试运指挥部有关整套启动试运和交接验收情况的汇报、协调整套启动试运行后未完事项、决定系统移交试生产后的有关事宜、主持移交试生产的签字仪式、办理交接手续。B.试运指挥部试运指挥部由总指挥、副总指挥组成，总指挥1名，副总指挥1名。试运指挥部在分部试运前组成并开始工作，办完正式移交生产手续后结束。试运指挥部主要职责是全面组织、领导和协调系统启动试运工作；对试运中的安全、质量、进度和效益全面负责；审批启动调试方案和措施；协调解决启动试运中的重大问题；组织、领导和
4、协调试运指挥部各下属机构及调试各阶段的交接签证工作。试运指挥部下设机构有：分部试运组、整套启动组、验收检查组、生产准备组、综合组、试生产组。分部试运组下设电气、机务2个专业组；整套试运组下设电气、机务2个专业组；验收检查组下设质量验收组、资料验收组、备件验收组；生产准备组下设运行生产准备组、检修生产准备组；综合组下设后勤小组和保安小组；试生产组由试生产小组、维护消缺组、尾工清理组组成。试运组织机构图a）分部试运组分部试运组设组长1名，副组长1名，分部试运组下设2个专业组，各专业组设组长1名，其主要职责是负责分部试运阶段的组织协调、统筹安排和指挥领导工作；组织和办理分部试运后的验收签证及提供必要
5、资料。b）整套试运组整套试运组设组长1名，副组长1名。整套试运组下设2个专业组，各专业组设组长1名，其主要职责是负责核查系统整套启动试运应具备条件，提出整套启动试运计划；负责组织实施启动调试方案和措施；负责整套启动试运的现场指挥和专业协调工作；审查有关试运和调试报c）验收检查组验收检查组设组长1名。其主要职责是负责验收签证，核准分部试运验收单的手续；负责安装工程施工和调整试运质量验收及评定结果记录、安装调试记录、图纸资料和技术文件的核查评定及其交接工作；组织对厂区外与市政公用单位有关工程的验收或核查其验收评定结果；协调设备材料、备品配件、专用仪器和专用工具的清点移交工作。d）生产准备组生产准备
6、组设组长1名。其主要职责是负责核查生产准备工作，包括运行和检修人员的配备、培训情况，所需的规程、制度、措施、系统图、记录簿和表格、各类工作票和操作票、设备铭牌、安全用具、生产维护器材等准备情况。e）综合组综合组设组长1名。其主要职责是：负责试运指挥部的文秘、资料、后勤服务等综合管理工作；发布试运信息;核查协调试运现场的安全、消防和治安保卫工作等。f）试生产组试生产组设组长1名。其主要职责是：系统试生产期间设备的运行、维护和消缺；对施工单位和调试单位试运结束后的尾工进行清理；负责组织协调调试生产阶段的调试、消缺和实施未未完项目等。g）专业组根据本工程实际情况，分部试运组和整套试运组分别下设电气专
7、业组。组长的主要职责是参加调度会，汇报本专业组计划完成情况，接受试运指挥部命令，带领本专业组按计划和要求组织实施和完成本专业组试运工作，专题研究、解决调试过程中的重大技术难题或问题；协调各成员单位间的配合。启动试运中各方主要职责A.试运总指挥全面组织领导和协调系统启动试运工作，对试运中的安全、质量、进度和效益全面负责，审批主要调试方案和措施,协调解决启动试运中的重大问题，组织领导和协调试运指挥部各组及各阶段的交接签证工作。B.建设单位全面协助试运指挥部做好系统启动试运全过程中的组织管理，参加试运各阶段工作的检查协调、交接验收和竣工验收等日常工作；协调解决合同执行中的问题和外部关系等；负责与电网
8、调度的联系，如报送资料、索取定值、落实并网事项等；负责落实通信、远动装置的调试；组织按时完成由制造厂或其它承包单位负责的调试项目；组织落实系统性能试验测点安装图及性能试验相关问题；以及组织整个工程档案资料的移交、归档等。在系统整套启动前，负责完成各项生产准备工作，包括水、电等物质的供应；根据调试进度，及时提供电气设备的运行定值；在启动试运中，负责设备代保管和系统试运后的启停操作、运行调整、事故处理和文明生产，对运行中发现的各种问题提出处理意见或建议；组织运行人员配合调试单位做好各项调试工作和性能试验；移交试生产后，全面负责系统的安全运行和维护管理工作。确保各项指标满足达标指标要求，根据达标要求
9、做好资料工作。C.施工单位负责完成启动需要的建筑和安装工程及试运中临时设施；配合调试单位编写分部试运阶段的方案和措施；全面完成分部试运工作及分部试运后的验收签证；提交分部试运阶段的记录和文件；做好试运设备与运行或施工中设备的安全隔离措施和临时连接设施；根据业主的委托做好系统整套启动需要的试验测点和设施的安装工作，负责进行设备检查，及时消除设备缺陷，积极做好文明启动工作；移交试生产前,负责试运现场的安全、消防、治安保卫；在试生产阶段，仍负责消除施工缺陷，提交与系统配套的所有文件资料、备品配件和专用工具等。确保各项指标满足达标指标要求，根据达标要求做好资料工作。D.调试单位按合同负责编制调试大纲，
10、分系统及系统整套启动试运的方案与措施；按合同提供或复审分部试运阶段的调试方案和措施；参加分系统试运后的验收签证；全面检查启动系统所有系统的完整性和合理性；按合同组织协调并完成启动试运全过程中的调试工作；负责提出解决启动试运中重大问题的方案或建议；负责安排系统试运的总体计划；对其它单位承担的调试项目进行监督检查和技术把关，确认其是否具备试运条件；提出启动调试所需物资清单；填写调整试运质量验评表；提交整套启动试运阶段有关调试的记录和文件；提出调试报告和调试工作总结；确保各项指标满足达标指标要求，根据达标要求做好资料工作。E.监理单位按照业主的委托，对调试过程中的质量、安全、费用、进度等进行控制，对
11、调试过程中的信息进行管理，并负责协调各有关单位的工作关系；组织并参加调试方案、措施的讨论；组织并参加对重要调试项目的质量验收与签证；组织并参加对调试过程中重大技术问题解决方案的讨论；审核并批准调试单位的质保措施，并负责督促执行；组织检查和确认进入分系统或整套启动试运的条件。根据有关安全管理规定，进行安全调试的管理；代表业主审核并批准调试单位的调试安全措施，并督促调试过程中各项安全措施的落实和执行；代表业主对现场文明调试工作进行监督和检查。主持审查调试计划、调试措施；参与协调工程的分系统试运和整套试运工作。根据达标要求做好各项工作，督促各参建单位完成各项达标工作。F.设计单位负责必要的设计修改；
12、提交完整的竣工图。G.制造单位按合同进行技术服务和指导，保证设备性能；完成合同中规定的调试工作；及时消除设备缺陷；处理制造厂应负责解决的问题；协助处理非责任性的设备问题。现场服务人员必须严格遵守有关的安全规程和本工程的安全工作规定，服从监理单位的管理。监理单位要统一协调制造厂现场服务与消缺人员的安全监护。调试阶段工作原则A.在试运指挥部领导下的整套启动试运组，全面领导各专业组进行系统的整套启动调试工作，各专业组长（或其代理人）对本专业的试运工作全面负责，重点做好本专业的组织及与其它专业协调配合工作。B.试运系统的运行人员从分系统试运起，接受整套启动试运组的领导，按照试运方案或调试负责人要求指挥
13、运行人员进行监视和操作，如发现异常及时向整套启动试运组汇报，并根据具体情况直接或在调试负责人指导下，指挥运行人员进行处理。C.运行专业负责人在试运工作中，按调试措施或调试要求组织本专业运行人员进行监视和操作，如发现异常应及时向调试人员汇报，并根据实际情况直接或在专业调试人员指导下进行处理。D.运行人员在正常运行情况下，应遵照有关规程进行操作监护，在进行调试项目工作时，应遵照有关调试措施或专业调试人员要求进行操作监护，如果调试人员的要求影响人身与设备安全，运行人员有权拒绝操作并及时向上一级指挥机构汇报。在特殊情况下，应按整套启动试运组要求进行操作监护。E.在试运中发现故障，若暂不危及设备和人身安
14、全，安装和运行人员均应向专业调试人员或整套启动试运组汇报，由专业调试人员决定后再处理，不得擅自处理或中断运行，若发现危及设备和人身安全的故障，可根据具体情况直接处理，但要考虑到对其它系统设备的影响，并及时通知现场指挥及有关人员。F.调试人员在进行调试工作前应向安装、运行人员做好技术交底工作，以便尽早做好准备工作和配合工作。在调试过程中若发现异常情况，指导运行人员恢复稳定运行状态；若发生故障，指导运行人员处理，在紧急情况下，调试人员可以立即采取措施。G.试运期间，设备的送、停电等操作严格按有关规程的工作票、操作票制度执行。在设备及系统代保管前，设备及系统的动力电源送、送电工作由安装单位负责;在设
15、备及系统代保管后，由生产单位负责。H.安装人员在试运期间负责运行设备的维护和消缺。在处理缺陷时，应征得专业调试人员的同意，办理相关的工作票手续后方可进行。对运行中的设备，安装人员不得进行任何操作，除非发现运行中设备出现事故并危及设备或人身安全时，可在就地采取紧急措施，并立即告知专业调试人员。L设备制造厂现场服务人员，负责完成或指导完成供货设备的单体调试或系统投入。如涉及到其它设备系统时，应及时征得专业人员同意后方可进行。启动调试进度安排A.本工程启动调试工作总体上可分为三个阶段：分部试运阶段、整套启动阶段和试生产阶段。B.分部试运主要工作进度，以编制的调试计划为依据，个别方阵或系统由于条件限制
16、或施工工艺上的冲突，不能如期进行试运，可以略作调整，但必须保证在整套启动试运前，完成试运行并通过分系统试运验收。C.根据业主要求，主要项目的控制工期安排如下：2015年10月18日，电气单体调试结束，2015年10月25日，电站具备全部发电条件。调试程序分部试运调试A.分部试运阶段是从蓄电池成套设备试验开始，到电站整套启动发电前的整个时期。其目的是使所有的蓄电池成套设备、储能双向逆变器成套设备、光伏并网逆变器成套设备、光伏组件、升压变、高低压柜、微电网自动化监控及能量管理系统等单体和系统都经过试运，达到其设计工作性能，通过分系统试运验收，具备电站整套启动发电的条件。B.单体调试由调试单位、施工单位及设备制造厂现场服务人员共同
