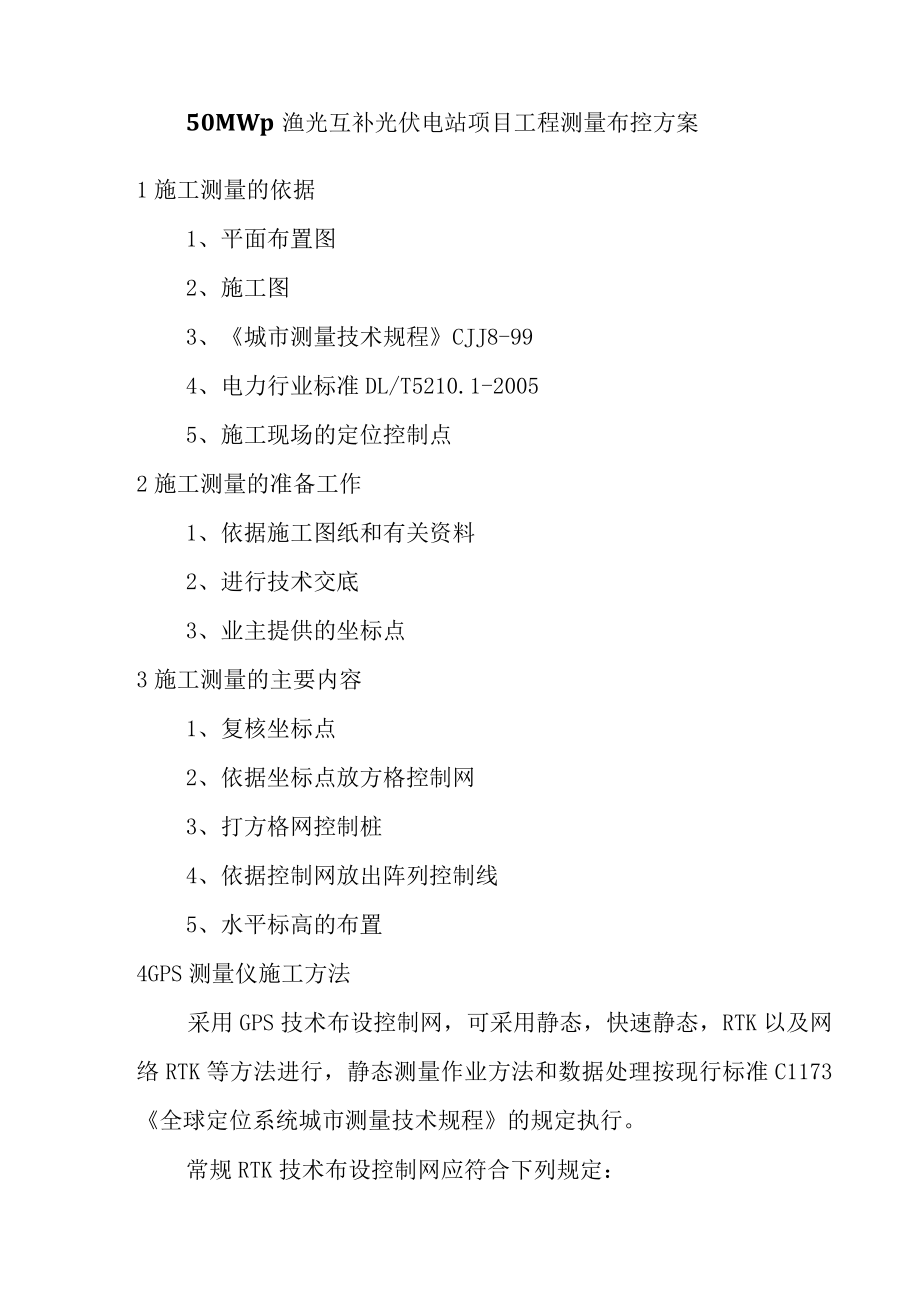

1、50MWp渔光互补光伏电站项目工程测量布控方案1施工测量的依据1、平面布置图2、施工图3、城市测量技术规程CJJ8-994、电力行业标准DL/T5210.1-20055、施工现场的定位控制点2施工测量的准备工作1、依据施工图纸和有关资料2、进行技术交底3、业主提供的坐标点3施工测量的主要内容1、复核坐标点2、依据坐标点放方格控制网3、打方格网控制桩4、依据控制网放出阵列控制线5、水平标高的布置4GPS测量仪施工方法采用GPS技术布设控制网，可采用静态，快速静态，RTK以及网络RTK等方法进行，静态测量作业方法和数据处理按现行标准C1173全球定位系统城市测量技术规程的规定执行。常规RTK技术布

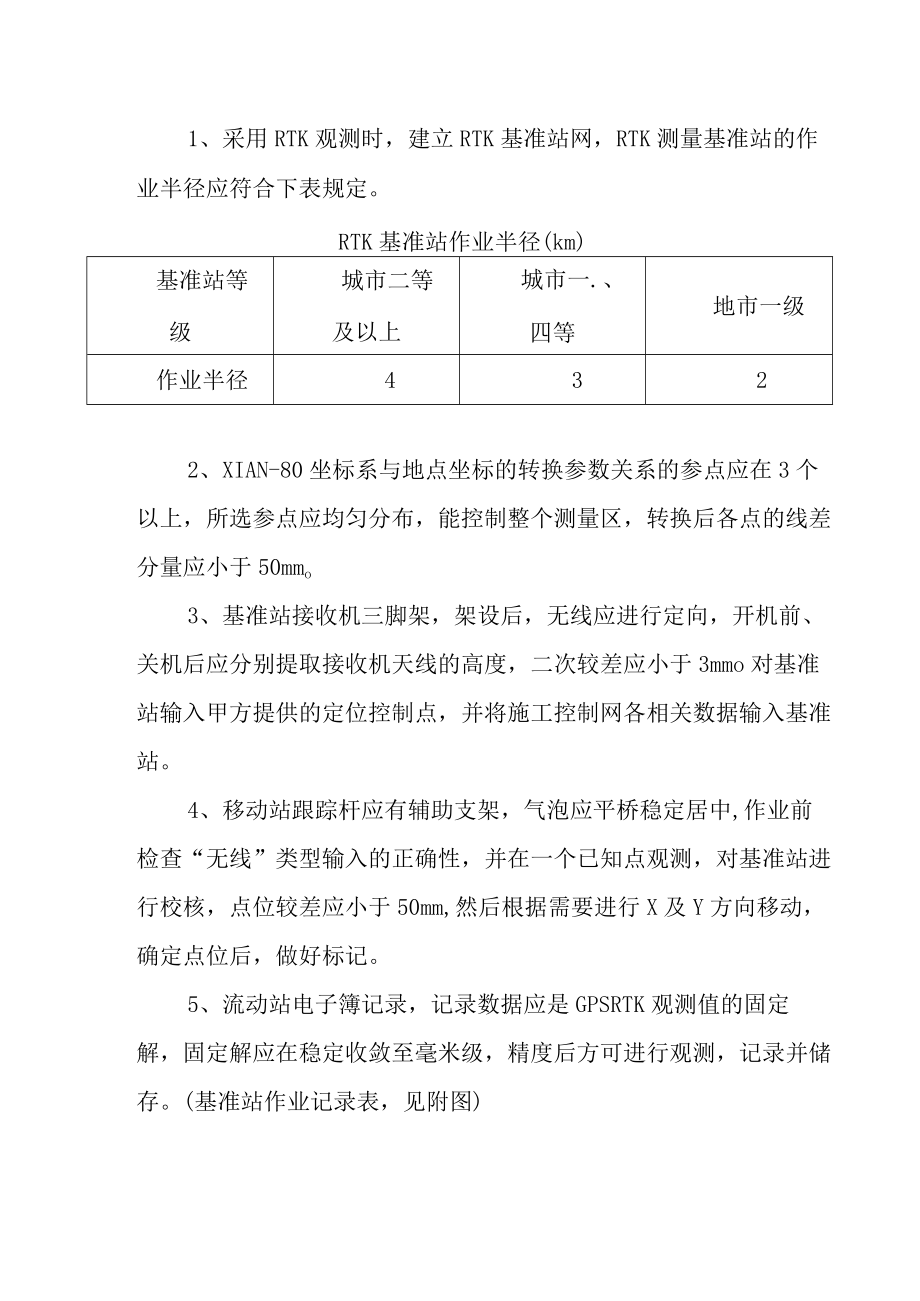

2、设控制网应符合下列规定：1、采用RTK观测时，建立RTK基准站网，RTK测量基准站的作业半径应符合下表规定。RTK基准站作业半径(km)基准站等级城市二等及以上城市一.、四等地市一级作业半径4322、XIAN-80坐标系与地点坐标的转换参数关系的参点应在3个以上，所选参点应均匀分布，能控制整个测量区，转换后各点的线差分量应小于50mmo3、基准站接收机三脚架，架设后，无线应进行定向，开机前、关机后应分别提取接收机天线的高度，二次较差应小于3mmo对基准站输入甲方提供的定位控制点，并将施工控制网各相关数据输入基准站。4、移动站跟踪杆应有辅助支架，气泡应平桥稳定居中,作业前检查“无线”类型输入的正

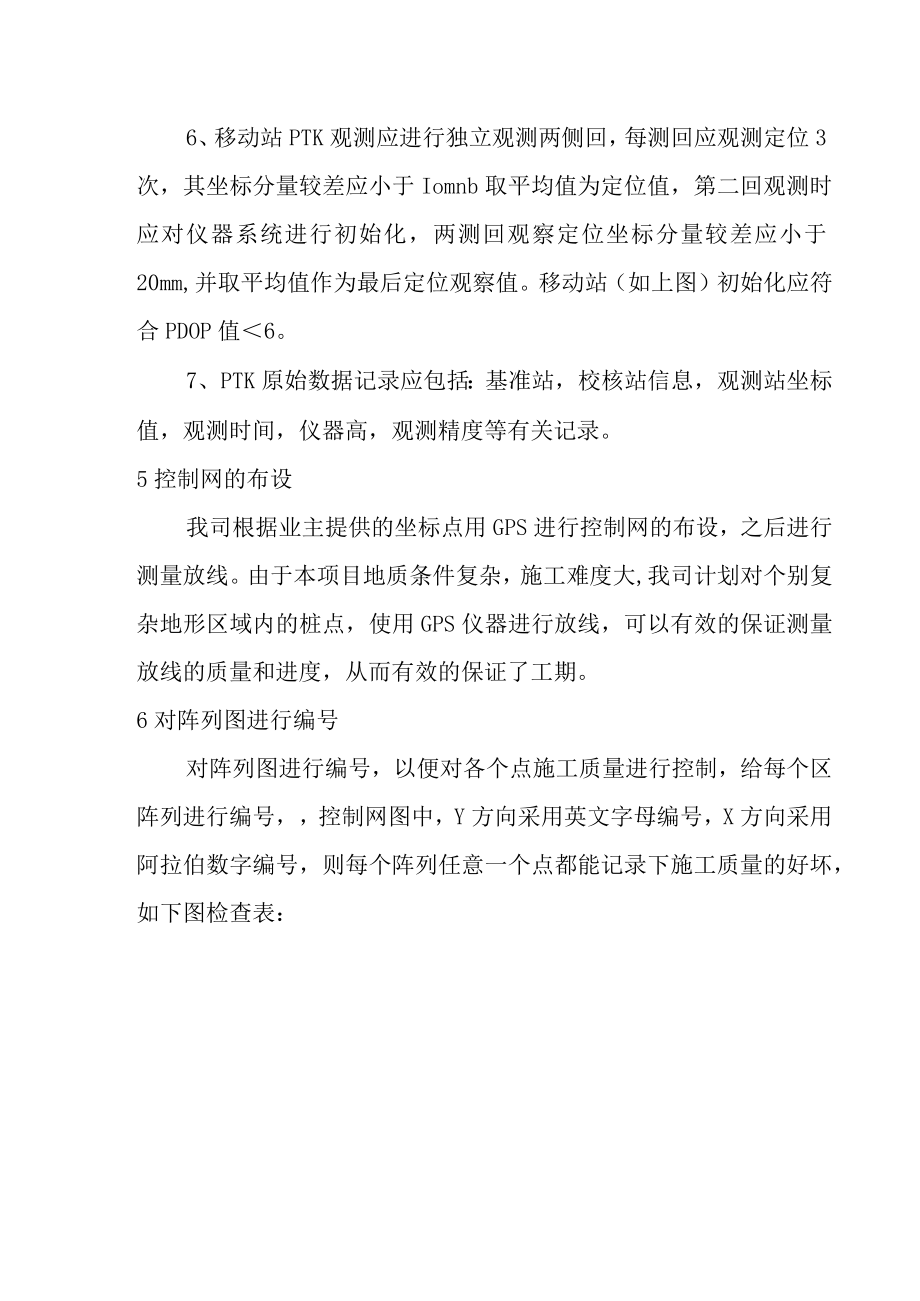

3、确性，并在一个已知点观测，对基准站进行校核，点位较差应小于50mm,然后根据需要进行X及Y方向移动，确定点位后，做好标记。5、流动站电子簿记录，记录数据应是GPSRTK观测值的固定解，固定解应在稳定收敛至毫米级，精度后方可进行观测，记录并储存。(基准站作业记录表，见附图)6、移动站PTK观测应进行独立观测两侧回，每测回应观测定位3次，其坐标分量较差应小于Iomnb取平均值为定位值，第二回观测时应对仪器系统进行初始化，两测回观察定位坐标分量较差应小于20mm,并取平均值作为最后定位观察值。移动站（如上图）初始化应符合PDOP值6。7、PTK原始数据记录应包括：基准站，校核站信息，观测站坐标值，观
4、测时间，仪器高，观测精度等有关记录。5控制网的布设我司根据业主提供的坐标点用GPS进行控制网的布设，之后进行测量放线。由于本项目地质条件复杂，施工难度大,我司计划对个别复杂地形区域内的桩点，使用GPS仪器进行放线，可以有效的保证测量放线的质量和进度，从而有效的保证了工期。6对阵列图进行编号对阵列图进行编号，以便对各个点施工质量进行控制，给每个区阵列进行编号，控制网图中，Y方向采用英文字母编号，X方向采用阿拉伯数字编号，则每个阵列任意一个点都能记录下施工质量的好坏，如下图检查表：二I二二67眸列,2枚剜用7标高点的设置请业主单位提供基准标高，用GPS测量仪将基准标高引入到施工区域，用水平仪测出各
5、桩位的自然面的标高，一是为了给设计提供标高依据，二是对阵列之间的标高差进行调整，如下图所示。各标高差标在高程控制网中，将设计值、实际值、高差记录下来（如下图）。8锤桩测量控制本工程采用水上锤桩，采用GPS定位仪（T5测距精度不低于ICIn+1PPn1）、经纬仪（不低于J6）、水准仪（不低于S3）、钢尺、塔尺以及其他测量必备的器具和4套远程对讲机，按后方交会法测量桩位，用一台水准仪控制打桩标高及桩的平面扭角（采用设在岸上的花杆进行控制或通过桩船上所配的罗盘仪进行控制），桩身斜度由压桩船桩架仰俯表上的刻度控制。锤桩施工记录成果采用电脑编程计算，并由专人进行手算复核。9管桩沉降观测1、监测的目的受工
6、程地质条件、气候等因素的影响管桩在锤击施工及光伏组件安装期间，必须采用信息施工法进行施工。信息施工法就是运用多手段的联合监测，做到定时监测，及时反馈，加强施工过程中的信息管理。同时通过监测信息，及时发现问题，及时采取相应对策，清除事故隐患；并根据实际情况修改、补充、完善设计和施工方案。2、监测的内容管桩沉降监测采用工程测量、工程测试及目测三种手段相结合的方法进行，并对相关数据进行综合分析，排除外界因素和监测系统的偶然性误差，从而提供可靠的、科学的监测数据。监测内容包括：管桩的沉降及水平位移；开关站平台的管桩的沉降及水平位移；3、监测点的布设管桩的沉降及水平位移观测点布设:管桩的沉降及水平位移观
7、测点布设：由于单个阵列由500根管桩构成，故在阵列内呈梅花状布置观测点。管桩上的沉降及位移观测点布设：在管桩顶面做测量标记。管桩的沉降、水平位移及倾斜观测点布设：对管桩水平位移监测点得布置原则为：每根待测管桩设一个观测点，且必须在管桩锤击前布设并开始观测，取得不少于三次数据。4、主要监测方法及技术要求沉降、水平位移监测方法及技术要求：沉降观测按三等水位测量的方法，其线路闭合差应小于0.6mm。水平位移采用轴线法观测，轴线法难以施测时采用小角度法观测水平位移，误差小于2.Omm。倾斜监测：要求管桩的倾斜观测采用测水平角法，观测时应避开强日照和风荷载较大的时段。现场目测：要求同沉降、水平位移观测，管桩施工完毕后，每天派人到现场观测巡视周边环境情况，发现问题，及时采取相应对策。5、监测频率对该列阵管桩的监测频率采取定时与跟踪相结合的方法。具体监测频率见下表：d观测项目监测频率号1基点联测水准基点每天一次2沉降、水平位移观测管桩锤击期间和管桩锤击后4天内每天观测一次3管桩倾斜观测管桩锤击前观测一次，视管桩倾斜程度每周观测一次，当遇大风、场地长期降雨而导致倾斜速度加快，应及时增加观测次数注：上述监测频率是在基坑开挖施工较正常情况下参照执行，若遇到险情及特殊情况，应加密监测频率，以满足信息化施工的要求。
